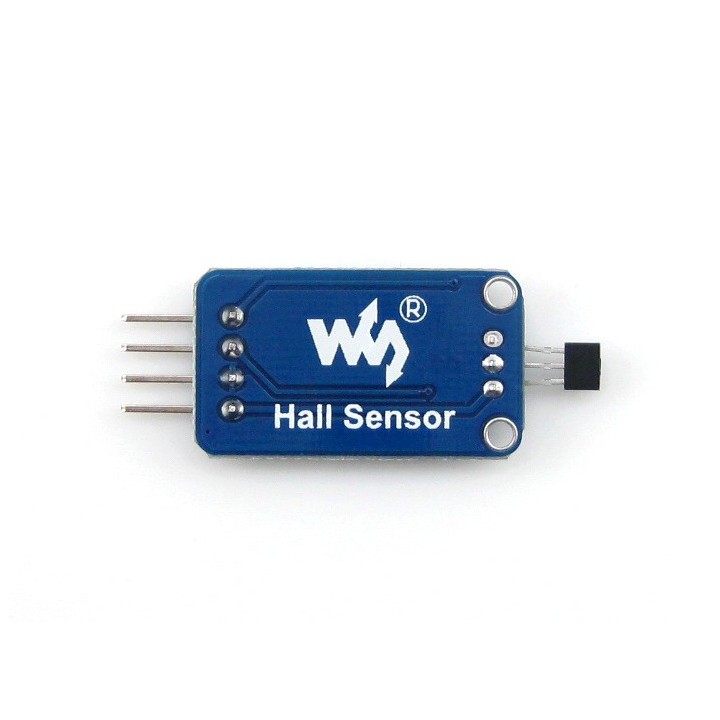

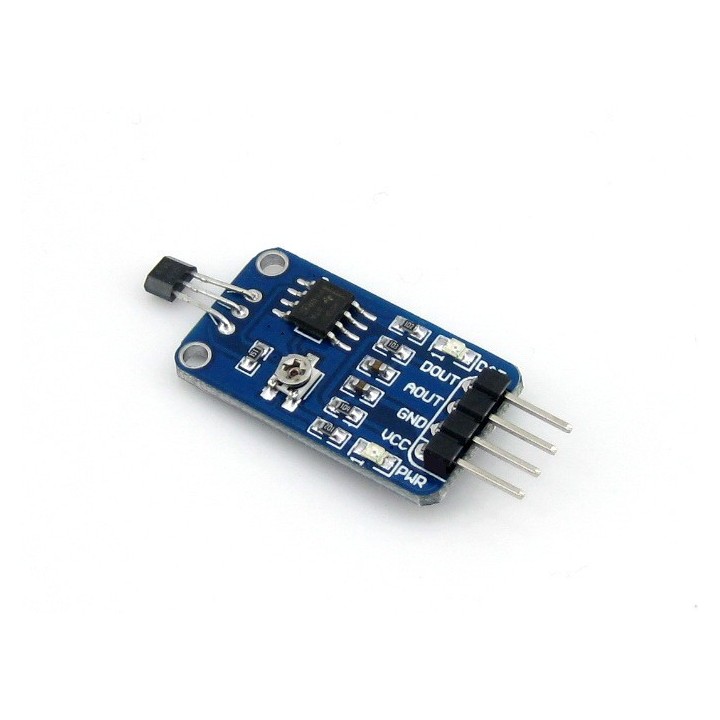

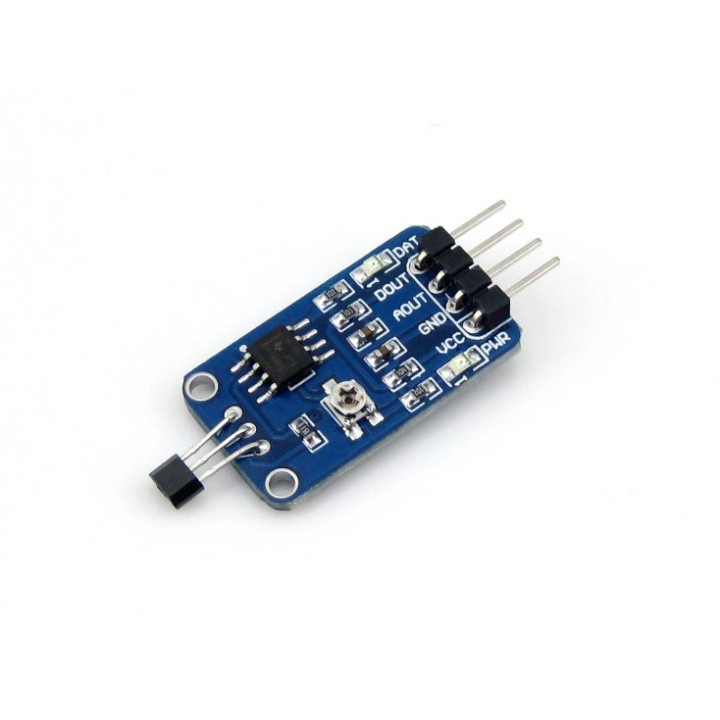

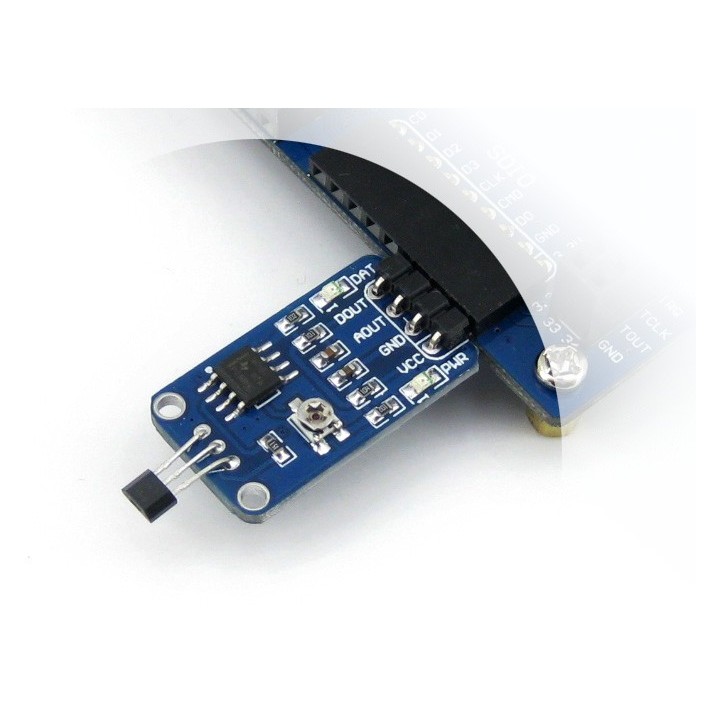

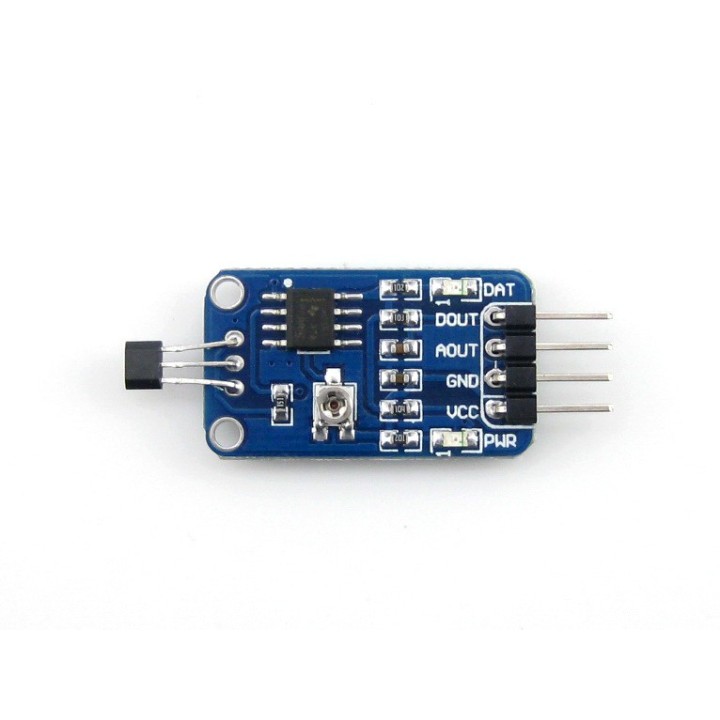

Модуль датчика Холла Waveshare

Модуль датчика Холла (Hall Sensor) от Waveshare основан на базе линейного датчика Холла AH49E. Датчик имеет низкий уровень собственных шумов, поэтому нет необходимости дополнительной фильтрации выходного сигнала. Чувствительности датчика регулируется путем установки порога срабатывания компаратора на основе LM393. На модуле установлен индикатор выходного сигнала. В отсутствии магнитного поля датчик выдаёт половину напряжения питания. При появлении магнитного поля значение отклоняется к нулю или напряжению питания в зависимости от полярности магнитного поля и пропорционально его интенсивности. Подключается к MCU с помощью 4х-пинового джампера, который идет в комплекте. Имеет множество вариантов применения: не только определение магнитного поля, но и определение позиции объекта, открытия/закрытия дверей, измерение скорости вращения оси двигателя, датчик уровня воды и многое другое!

Особенности

• Датчик Холла AH49E
• Чувствительности датчика регулируется путем установки порога срабатывания компаратора на основе LM393
• Индикация выходного сигнала
• Напряжение питания: 2.3 - 5.3V
• Монтажный отверстия: 2мм
• Размеры: 27 х 15.5мм.

Много полезной информации можно найти на wiki производителя. Даташит, принципиальная электрическая схема и мануал пользователя - во вложении.
