Аналоговий датчик pH DFRobot Gravity V1

На основі датчика pH DFRobot Gravity V1 можна зібрати власний pH-метр для перевірки зразків води, навчальних дослідів, акваріумістики та аквапоніки. Електрод підключається до плати через BNC, а плата передає аналоговий сигнал на контролер. Для відображення результату можна використати монітор порту Arduino IDE або додати власний дисплей.

Підключення та сумісність

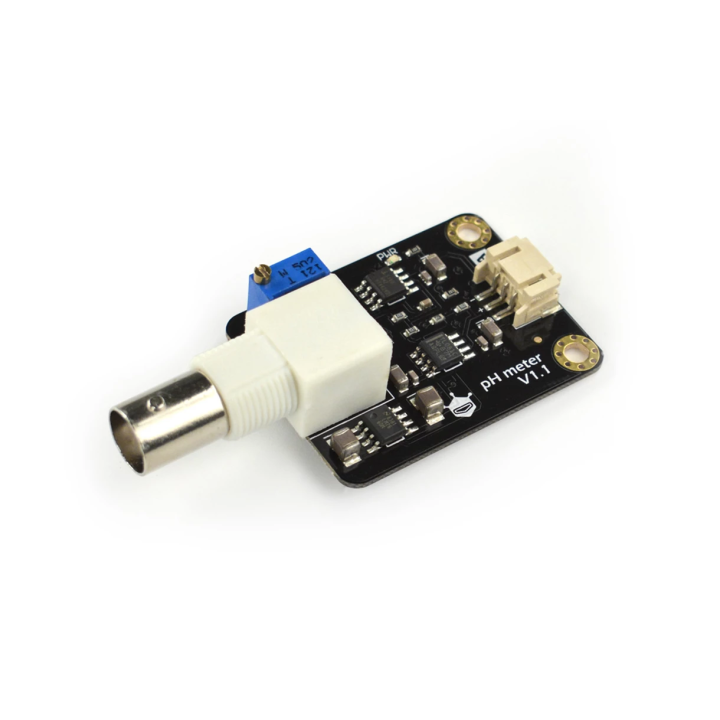

Модуль працює від 5V і підходить для Arduino UNO R3 та інших контролерів із сумісним аналоговим входом. Роз'єм PH2.0 має три контакти: «-» - GND, «+» - живлення, «A» - аналоговий вихід. У прикладі виробника сигнал підключений до A0. На платі є потенціометр регулювання підсилення та індикатор живлення.

Комплектний аналоговий кабель має трьохконтактний гніздовий роз'єм з боку контролера та підключається до сумісного IO Shield. Для підключення до стандартних гнізд Arduino UNO без шилда потрібні три перехідні дроти «тато-тато»: окремо до 5V, GND та A0, зі збереженням призначення контактів. Для запуску використовуйте Arduino IDE та приклад коду виробника для першого покоління датчика за посиланням нижче.

Це датчик першого покоління (V1). Для контролерів з аналоговими входами 3,3V потрібна перевірка й узгодження рівня сигналу. Одноплатні комп'ютери Raspberry Pi не мають вбудованого аналогового входу, тому для підключення необхідні окремий АЦП та відповідне узгодження напруги.

Калібрування та догляд

Перед вимірюваннями відкалібруйте набір за стандартними буферними розчинами. Інструкція виробника описує налаштування за pH 7,00 та pH 4,00 для кислих зразків; для лужних зразків використовується розчин pH 9,18. Точність залежить від калібрування, стану електрода, температури та стабільності живлення.

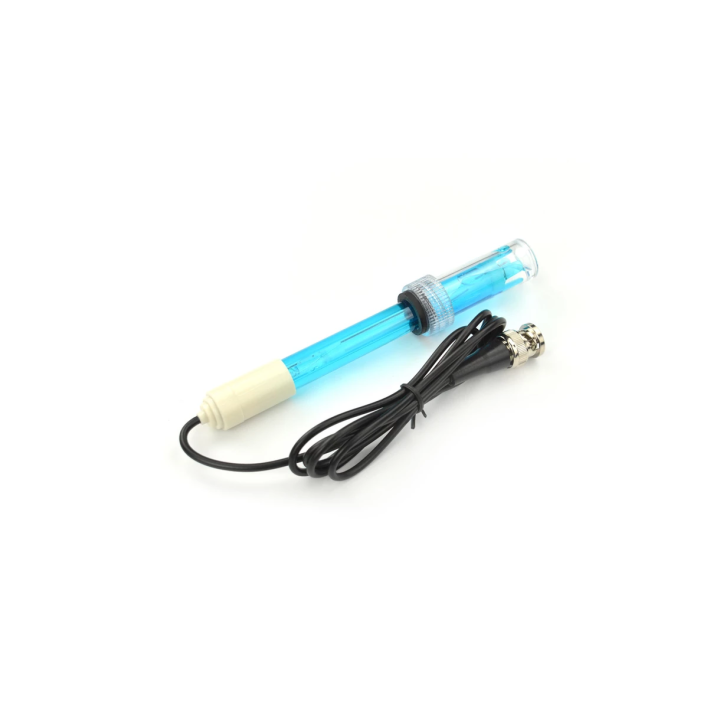

Комплектний лабораторний електрод не призначений для тривалого безперервного занурення в досліджувану рідину. Між різними зразками промивайте його деіонізованою водою. Чутливу частину зберігайте у рекомендованому розчині KCl 3N, не допускаючи висихання; роз'єм і електронну плату тримайте сухими. Перед першим використанням або після тривалого зберігання виробник рекомендує витримати чутливу частину електрода в KCl 3N протягом 8 годин, а потім провести калібрування.

Технічні характеристики

• Живлення модуля: 5,00V.
• Діапазон вимірювання: 0-14 pH.
• Заявлена точність: ±0,1 pH за температури 25 °C.
• Температура вимірювання: 0-60 °C.
• Час відгуку: до 1 хвилини.
• Вихід: аналоговий, роз'єм PH2.0 на 3 контакти.
• Роз'єм електрода: BNC.
• Розміри плати: 43 x 32 мм.
• Довжина кабелю від електрода до BNC: 660 мм.

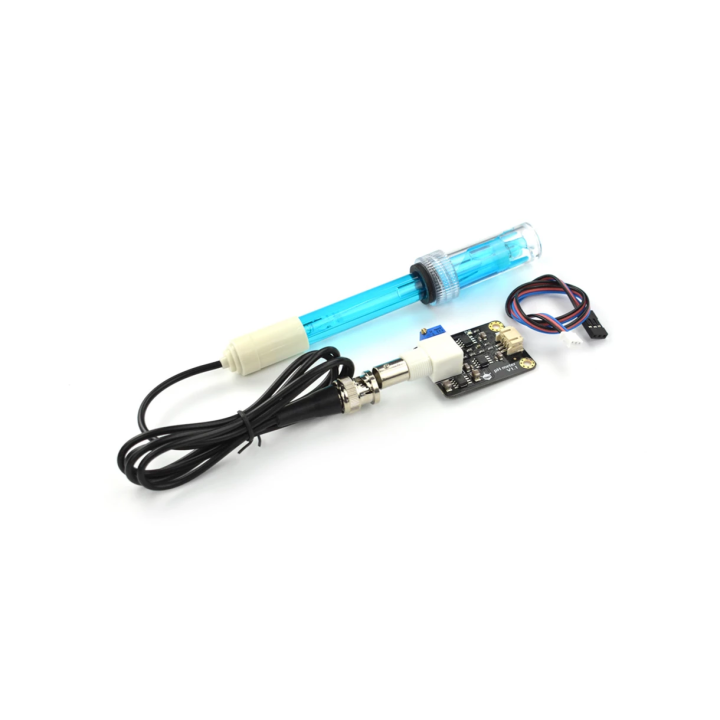

Комплектація

• pH-електрод із кабелем та BNC-роз'ємом - 1 шт.
• Плата обробки сигналу pH - 1 шт.
• Аналоговий кабель для підключення до контролера - 1 шт.

Контролер Arduino, USB-кабель для нього, IO Shield або перехідні дроти та буферні розчини для калібрування до комплекту не входять. Для догляду за електродом також потрібен розчин для зберігання.

Інструкція виробника: підключення, калібрування, приклад коду та догляд.
