7" дисплей Waveshare 1024x600 IPS без сенсора

7" дисплей Waveshare 1024x600 IPS без сенсора

Name: 7" дисплей Waveshare 1024x600 IPS без сенсора
Brand: Waveshare
SKU: 1478
Price: 1598 UAH
Availability: OutOfStock

Waveshare Код товару: 1478

1 598 ₴

Без податку

Очікується

У комплект постачання входить усе необхідне для підключення та повноцінної роботи дисплея з Raspberry Pi. Цей дисплей - ідеальне рішення для виведення інформації та вбудованих систем, оскільки має доступну ціну та дуже компактні розміри: 163.6 х 96.8 х 2.6 mm.

Очікується

Опис Характеристики Інструкції Відгуки (10)

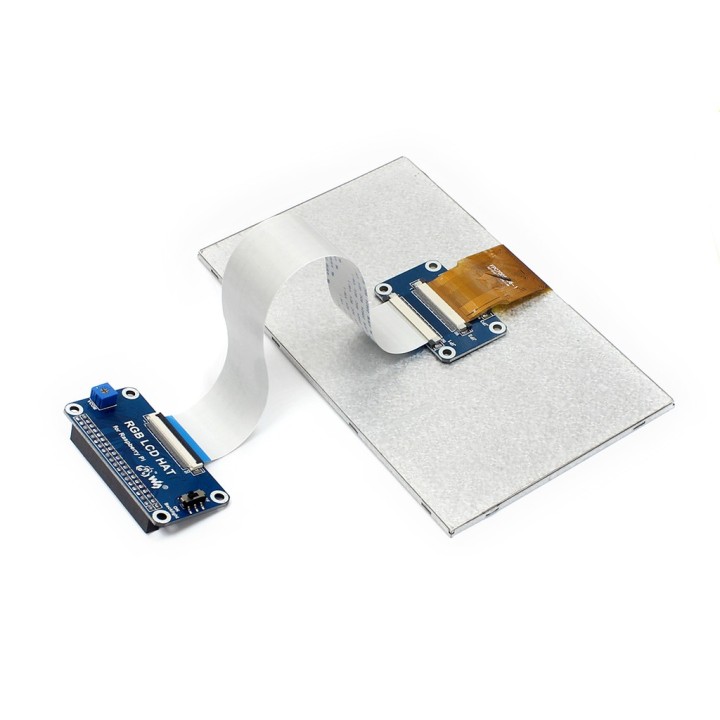

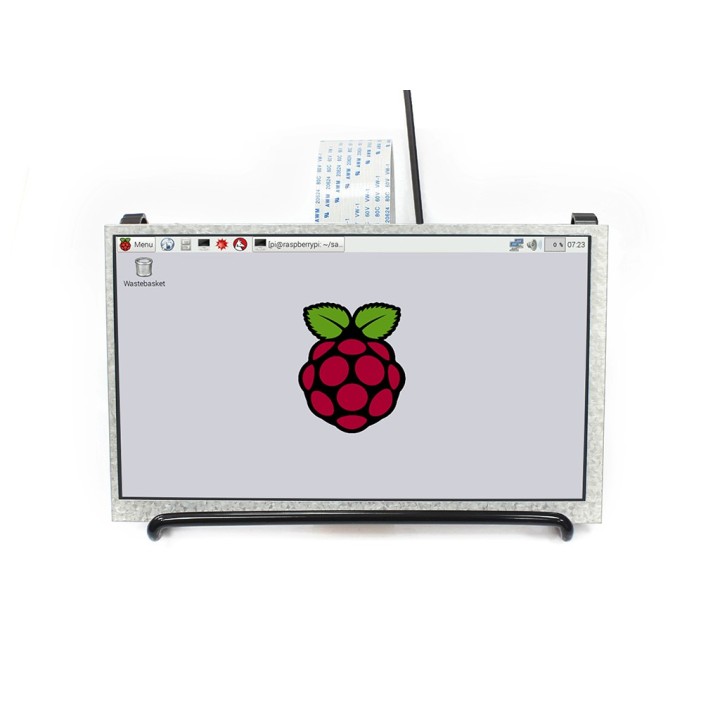

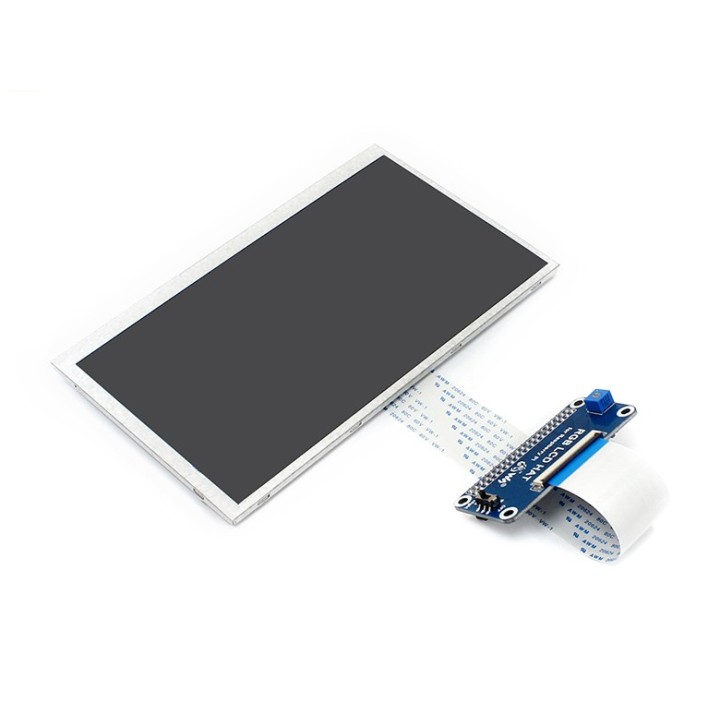

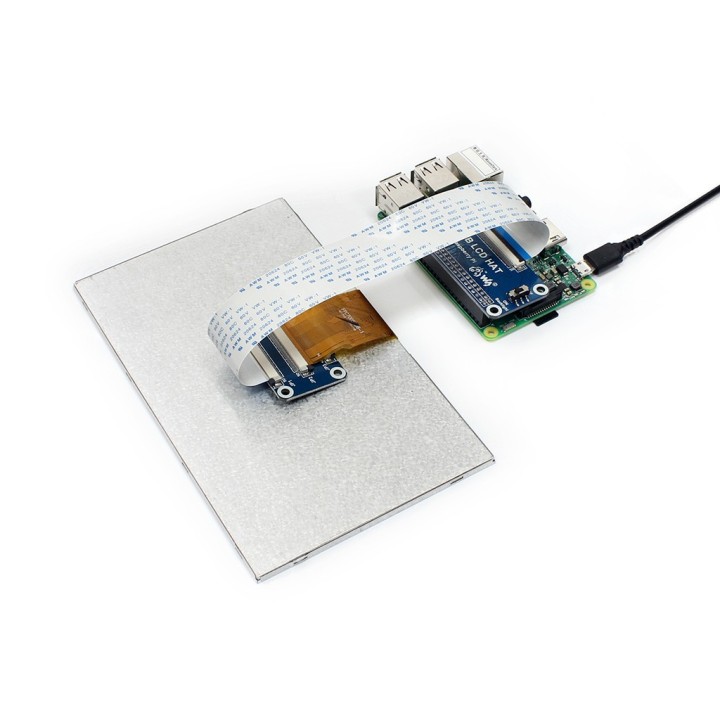

7inch IPS Display for Raspberry Pi - високоякісний компактний 7-дюймовий дисплей з IPS матрицею та роздільною здатністю 1024х600 точок від Waveshare. Дисплей не має тачскрина, працює по DPI інтерфейсу. З Raspberry Pi з'єднується за допомогою мініатюрної плати розширення RGB LCD HAT, яка входить у комплект. Ідеально підійде для виведення інформації та вбудованих систем, оскільки має доступну ціну та компактні розміри. Використовувати зручно також і "з коробки" завдяки зручній підставці.

Радимо ознайомитися з технічною інформацією, даташитами та інструкцією початку роботи на wiki виробника.

Технічні характеристики

Роздільна здатність: 1024x600 пікселів
Тип матриці: IPS
Інтерфейс: DPI
Сенсор: немає
Підтримка оновлення зображення до 60Hz
Регульоване підсвічування для зниження енергоспоживання
Підтримка Raspberry Pi 3B+, 3B, 2B, B+, Zero, Zero W
Розміри: 163.6 х 96.8 х 2.6 mm.

Комплектація

7' дисплей IPS 1024x600

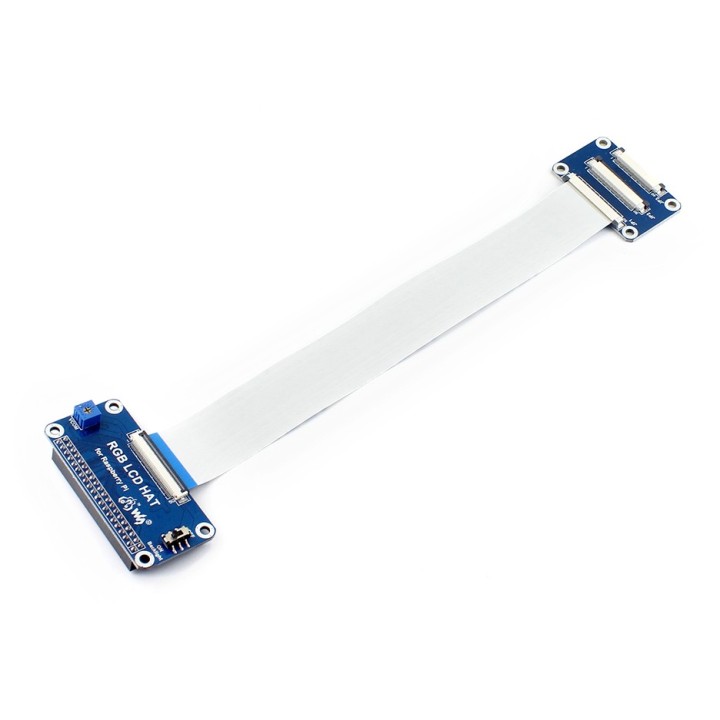

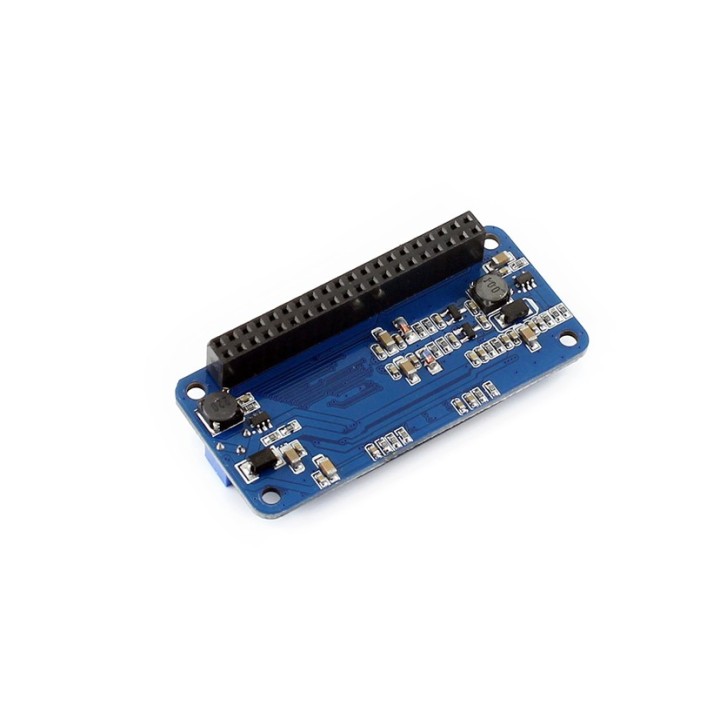

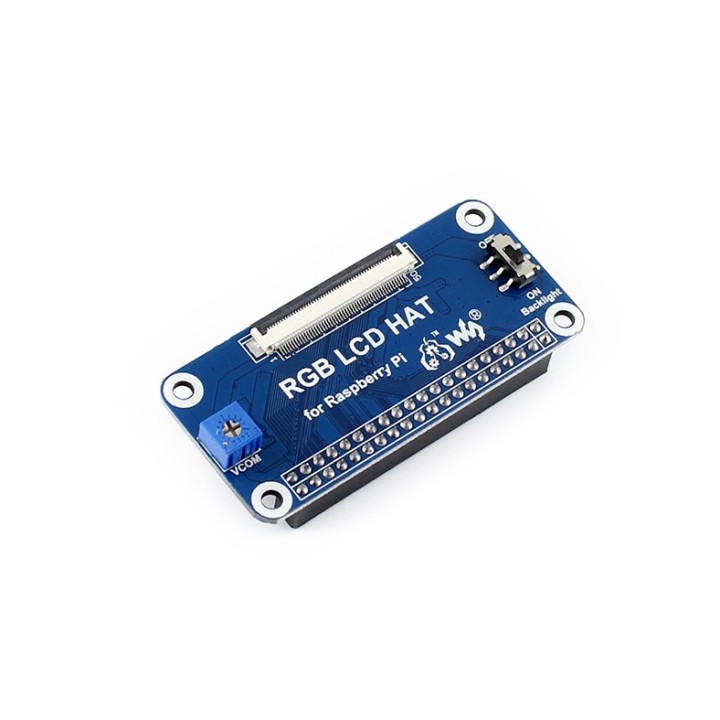

Плата розширення RGB LCD HAT
Шлейф

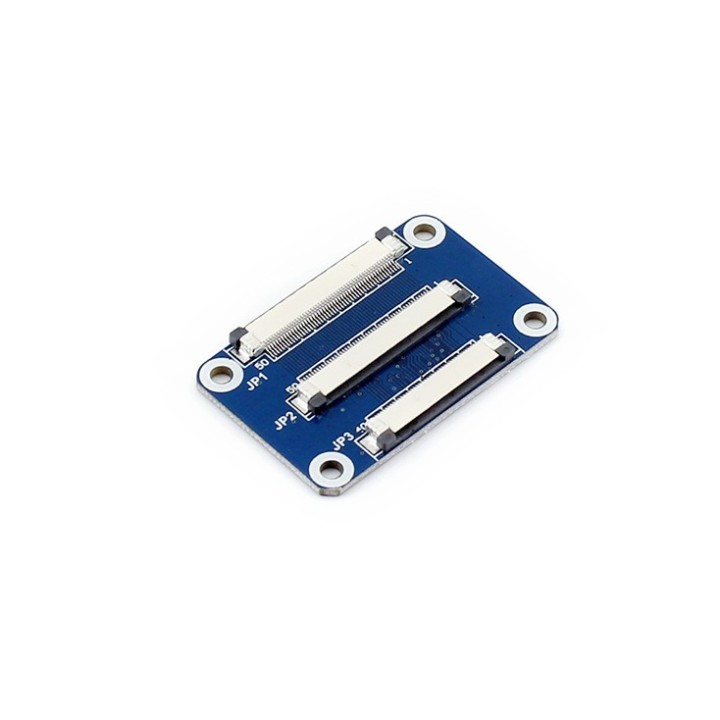

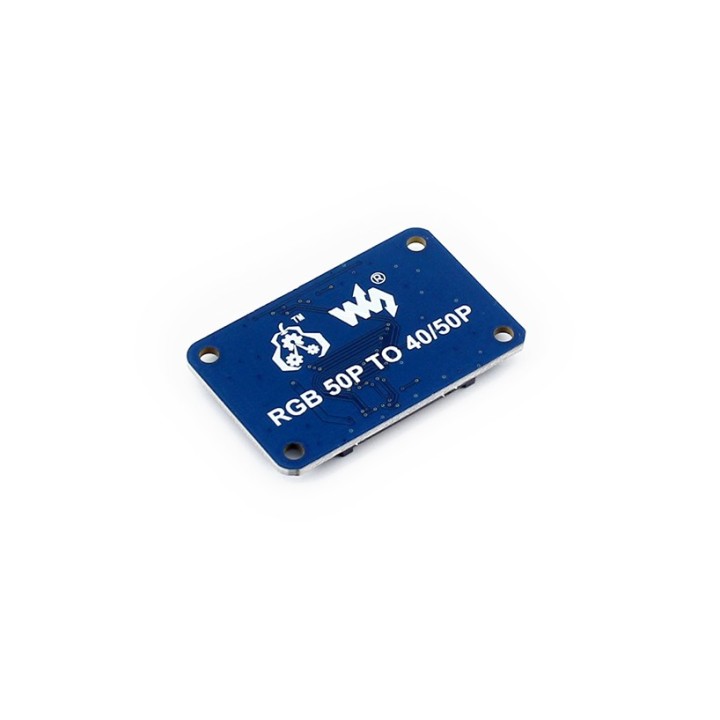

Плата-адаптер RGB50-50-40

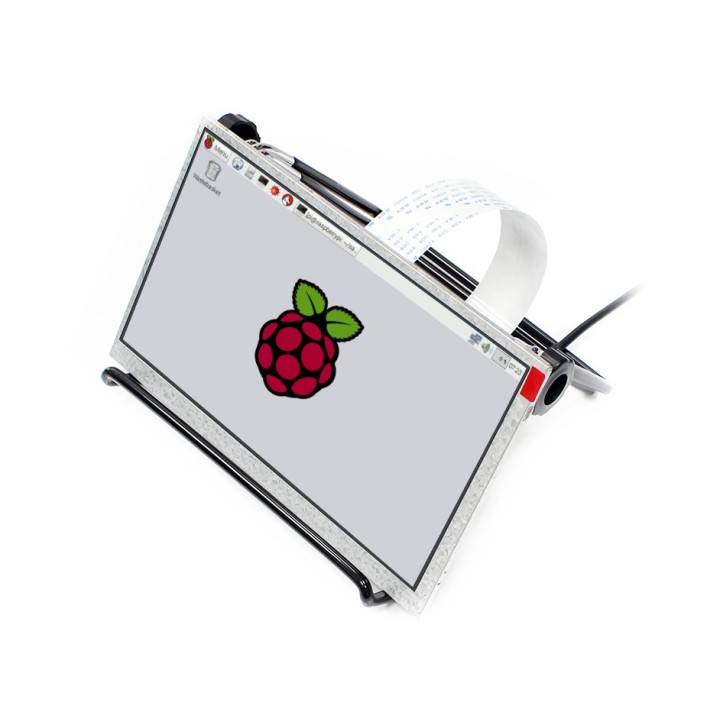

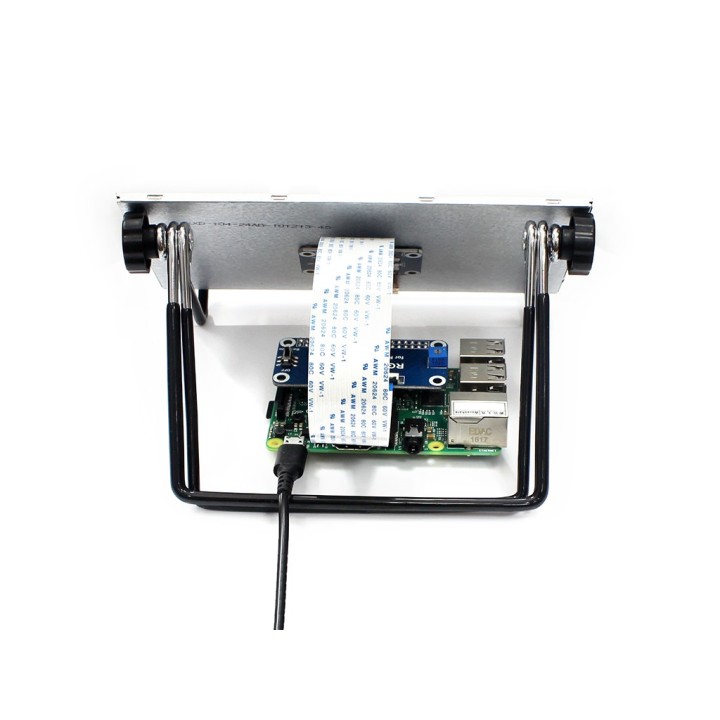

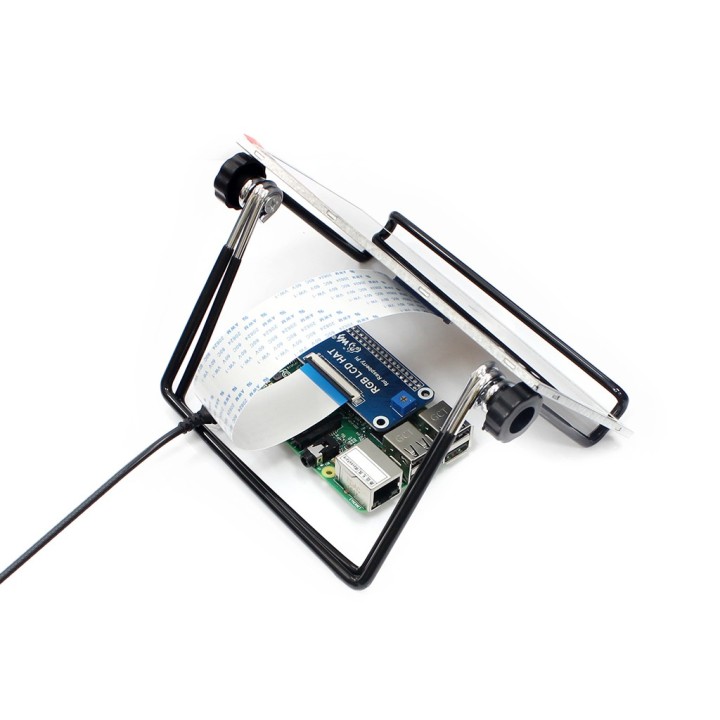

Підставка

Вкладення

Характеристики

Артикул	1478
Бренд	Waveshare
Роздільна здатність	1024x600
Габарити	163.6 х 96.8 х 2.6 mm
Сумісність з	Raspberry Pi
Інтерфейс	DPI
Матриця	IPS
Діагональ	7"

Використання з Raspberry Pi 4 B

Для налаштування дисплея на Raspberry Pi 4, у файлі /boot/config.txt, блоки конфігурації [pi4] і [all] потрібно привести до такого вигляду.

[pi4]
# Enable DRM VC4 V3D driver on top of the dispmanx display stack
#dtoverlay=vc4-fkms-v3d
max_framebuffers=2
dpi_timings=1024 0 0 0 88 600 0 0 0 0 0 0 0 60 0 26000000 6

[all]
#dtoverlay=vc4-fkms-v3d
dtoverlay=dpi24
enable_dpi_lcd=1
display_default_lcd=1
dpi_group=2
dpi_mode=87
dpi_output_format=0x6f005
hdmi_cvt 1024 600 60 6 0 0 0
disable_overscan=1

Використання з Raspberry Pi 2B/3B/3B+/Zero/Zero W

Для використання дисплея потрібно внести такі налаштування в конфігураційний файл /boot/config.txt

dtoverlay=dpi24
enable_dpi_lcd=1
display_default_lcd=1
dpi_group=2
dpi_mode=87
dpi_output_format=0x6f005
hdmi_cvt 1024 600 60 6 0 0 0

Якщо ви використовуєте NOOBS, для налаштування дисплея потрібно підключити інший HDMI дисплей і клавіатуру до вашої Raspberry Pi, затиснути клавішу Shift під час завантаження та внести необхідні зміни у файл config.txt

Більше інформації на wiki виробника.
