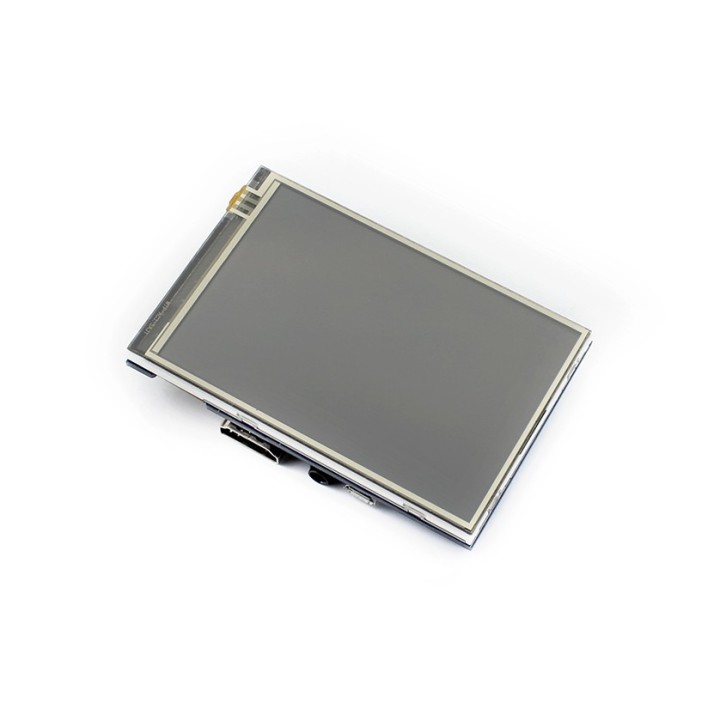

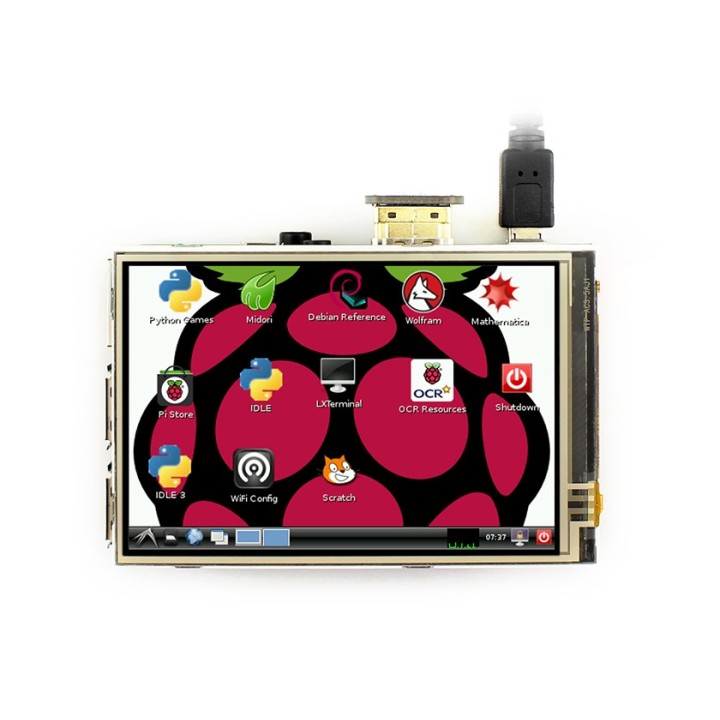

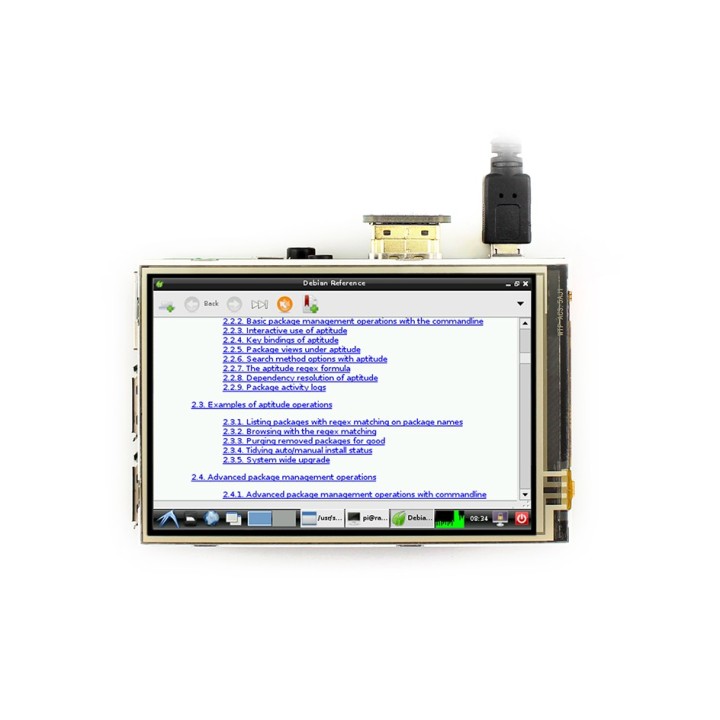

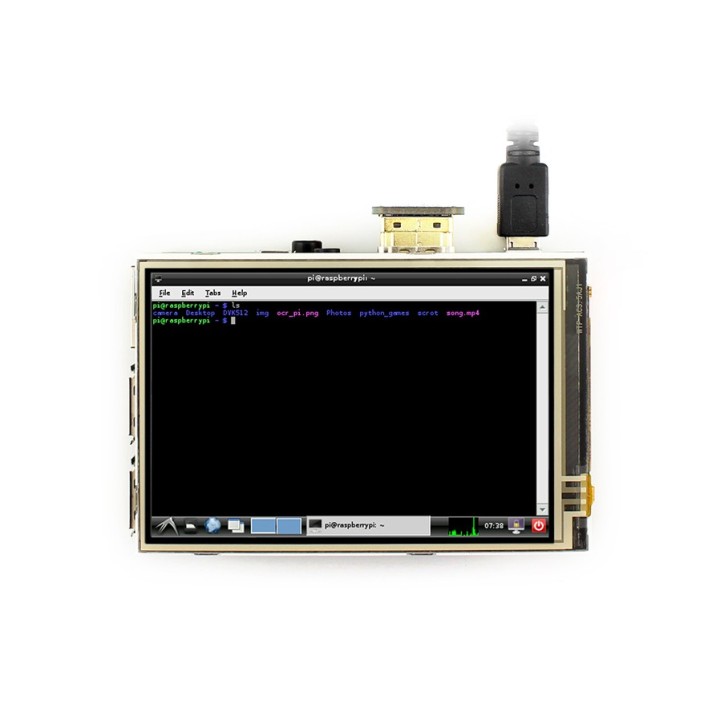

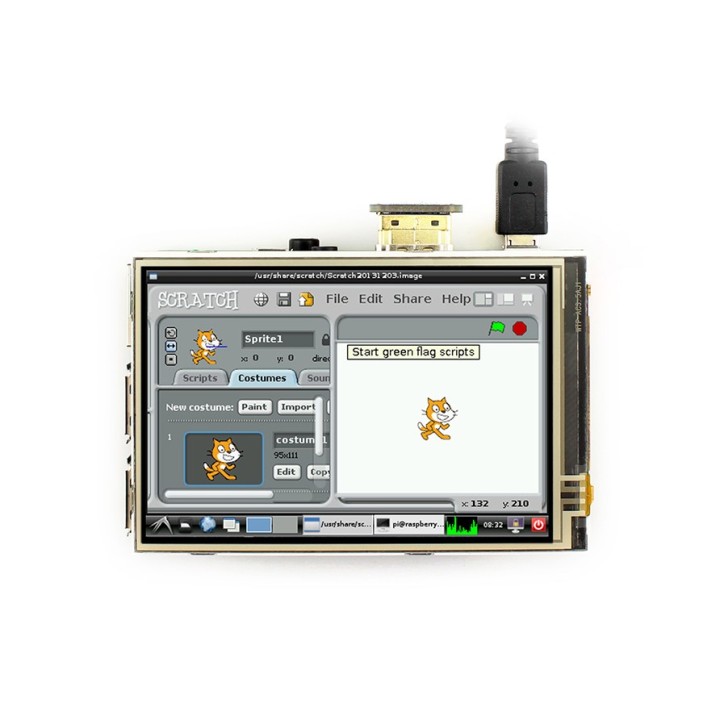

3.5" HDMI IPS дисплей сенсорний Waveshare для RPi

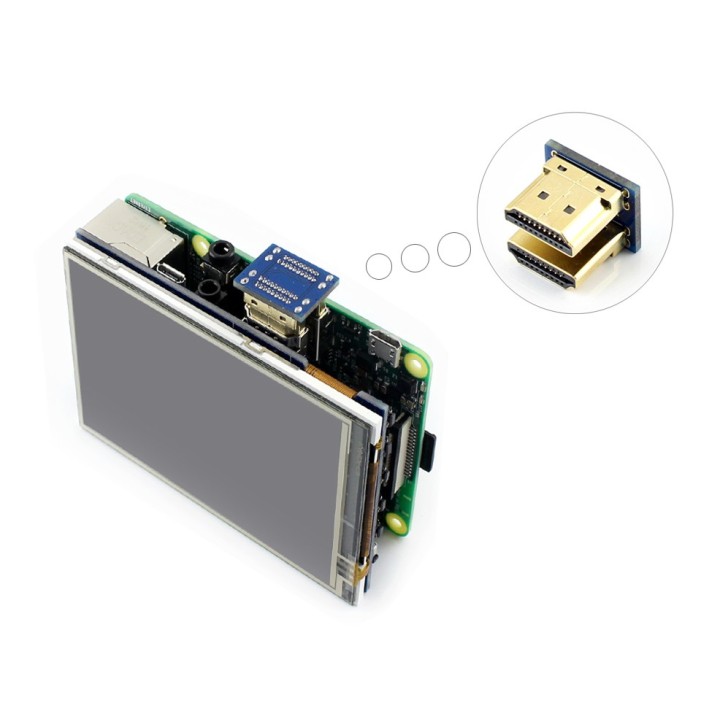

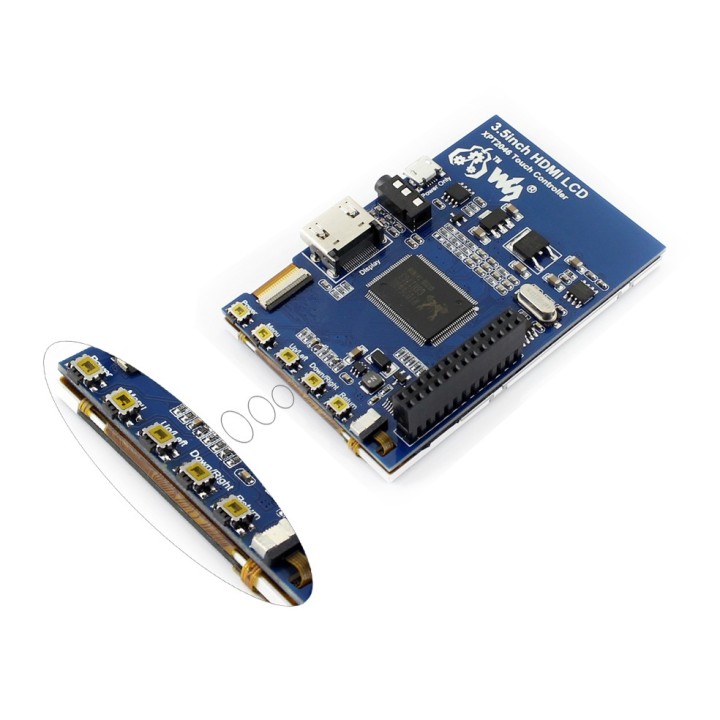

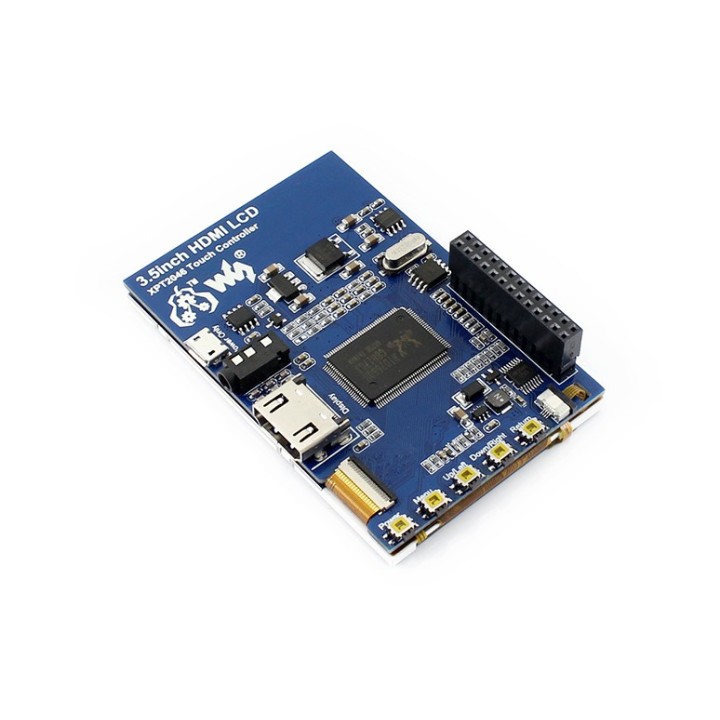

Дисплей 3.5inch HDMI LCD оснащено портом HDMI для виведення зображення і GPIO гребінкою для сенсорного керування. Для виведення зображення достатньо налаштувати правильну роздільну здатність дисплея в операційній системі (яка може масштабуватися від 480×320 до 1920x1080 (Список підтримуваних роздільних здатностей: 480×320 800×480 800×600 1024×768 1152×864 1280×720 1280×768 1280×800 1280×960 1280×1024 1360×768 1366×768 1440×900 1600×900 1600×1024 1680×1050)

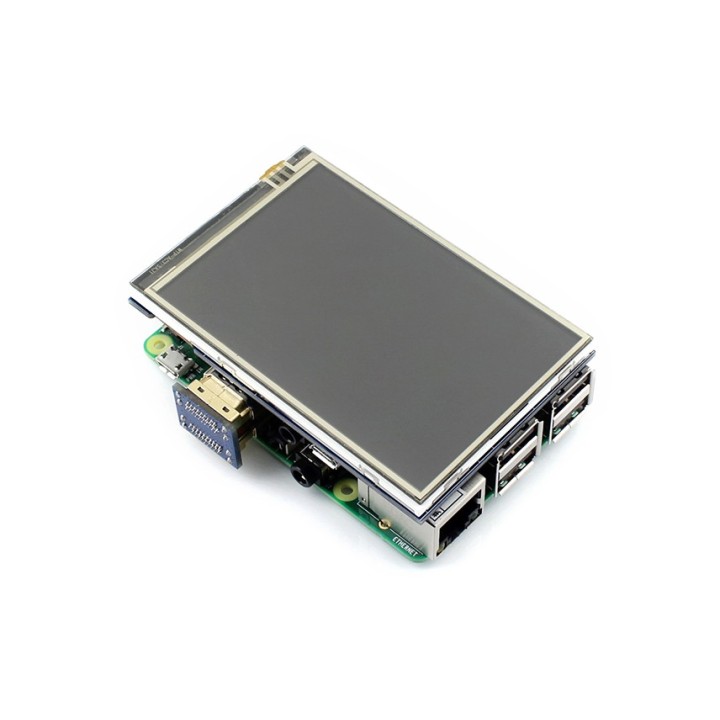

Використання з Raspberry Pi

Для запуску дисплея достатньо прописати правильну роздільну здатність у /boot/config.txt

hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

Щоб встановити будь-яку іншу роздільну здатність зі списку підтримуваних, достатньо замінити параметри рядка hdmi_cvt на відповідні потрібній роздільній здатності, наприклад "hdmi_cvt 1280 768 60 6 0 0 0" для 1280x768.

Сенсорні функції дисплея підтримуються після встановлення драйвера. Завантажте репозиторій з конфігураційними скриптами, перейдіть у директорію та виконайте скрипт встановлення з правами root. У прикладі наведено найактуальнішу версію драйвера, для попередніх версій Raspberry Pi або ОС дивіться посилання на архівні версії нижче.

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD35-HDMI-800x480-show

Драйвер версії: LCD-show-181201
Драйвер версії: LCD-show-180817
Драйвер LCD-show-170703 для Raspbian версії до 2018-03-03 або Raspbian Lite: LCD-show-170703.tar.gz

Якщо у вас виникли проблеми з налаштуванням дисплея, виробник підготував уже сконфігурований образ ОС Raspban для цього дисплея (Логін: pi / Пароль: raspberry).

Зміна орієнтації дисплея

Скрипту LCD35-HDMI-800x480-show можна передати параметр повороту дисплея 0 (за замовчуванням), 90, 180 і 270 градусів повороту.

./LCD35-HDMI-800x480-show 90

Калібрування сенсорної панелі

Запустіть програму калібрування touchscreen такою командою

su pi
DISPLAY=:0.0 xinput_calibrator

На дисплеї по черзі буде показано 4 точки для калібрування, натискайте їх по черзі якомога точніше (за можливості скористайтеся стилусом), після завершення в терміналі з'являться рядки з даними калібрування.

Doing dynamic recalibration:
Setting new calibration data: 253, 3957, 224, 3820

Ці дані потрібно записати у файл налаштувань сенсорної панелі. Відкрийте файл і внесіть зміни.

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

У результаті у вас має вийти такий вміст, але з вашими даними калібрування

Section "InputClass"
Identifier	"calibration"
MatchProduct "ADS7843 TouchController"
Option "Calibration"	"253 3957 224 3820"
EndSection

Збережіть файл натисканням CTRL+X, а потім Y, якщо ви використовували nano. Після перезавантаження Raspberry Pi зміни наберуть чинності.

Викликати екранну клавіатуру Ви можете такою командою.

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.
