LCD Keypad Shield V2.0 DFRobot

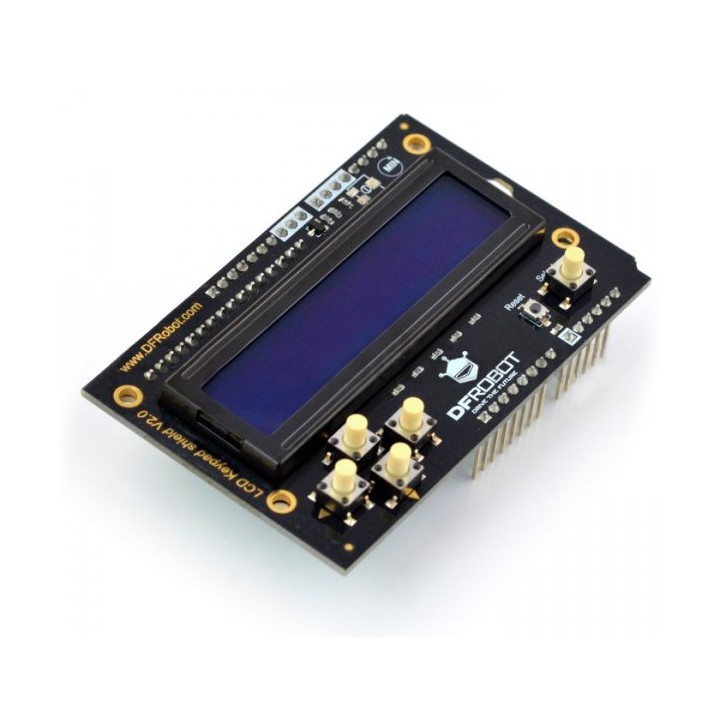

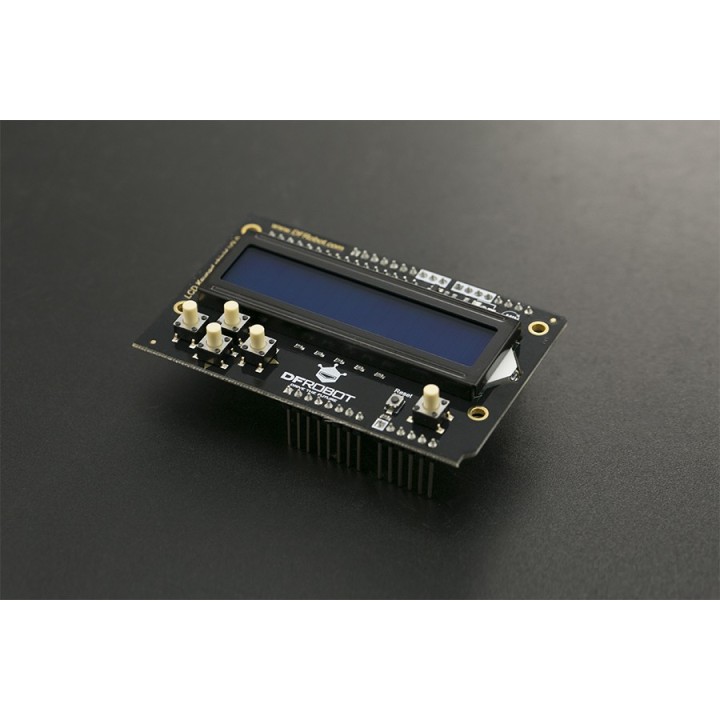

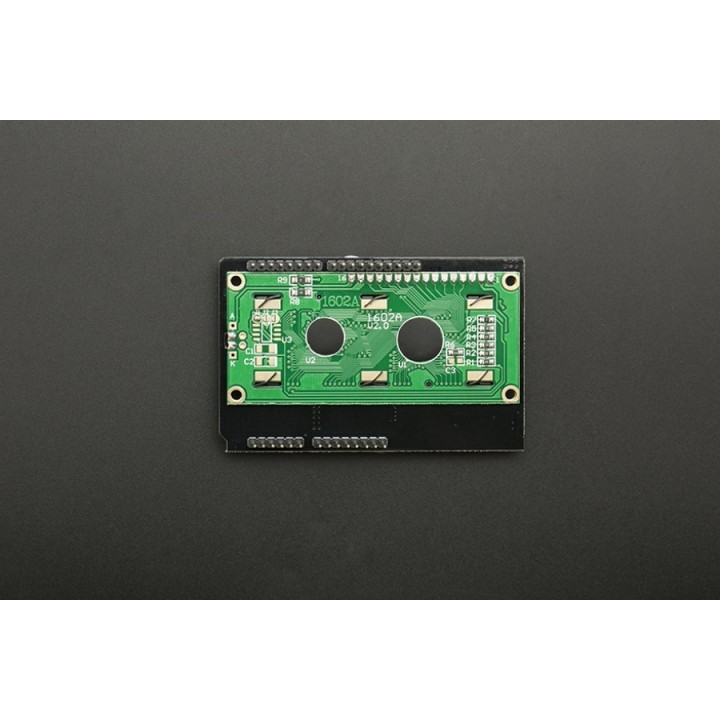

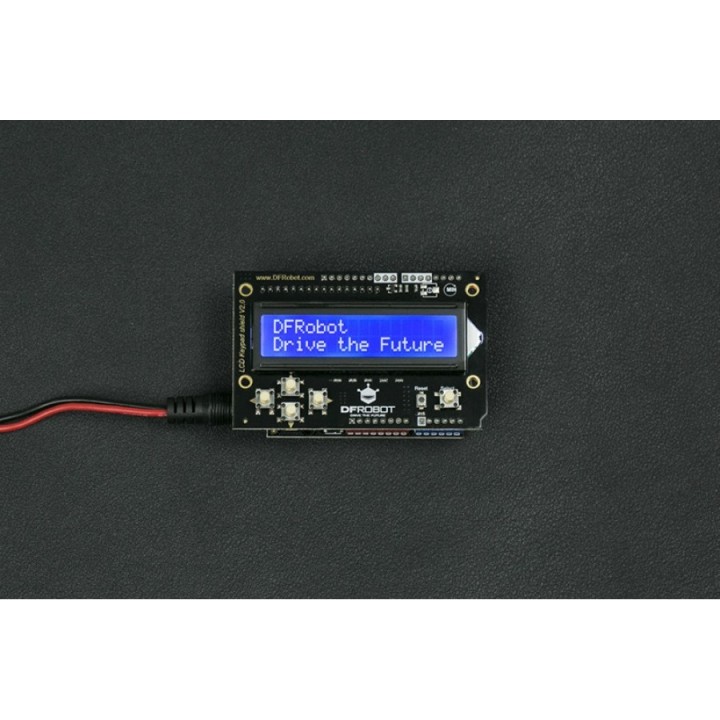

LCD Keypad Shield V2.0 for Arduino - плата расширения дисплея и клавиатуры для Arduino от DFRobot. Конструкция шилда более монолитная и компактная, чем в предыдущей версии. Имеет 2-строчный дисплей с синей подсветкой и 6 тактовых кнопок. Дисплей подключается к пинам 4, 5, 6, 7, 8, 9 и 10, а управление кнопками осуществляется по аналоговому выводу 0.

Подробности на wiki производителя.

Технические характеристики

• Рабочее Напряжение 5V
• Пины для подключения дисплея: D4 ~ D10
• Управление кнопками: аналоговый вывод 0

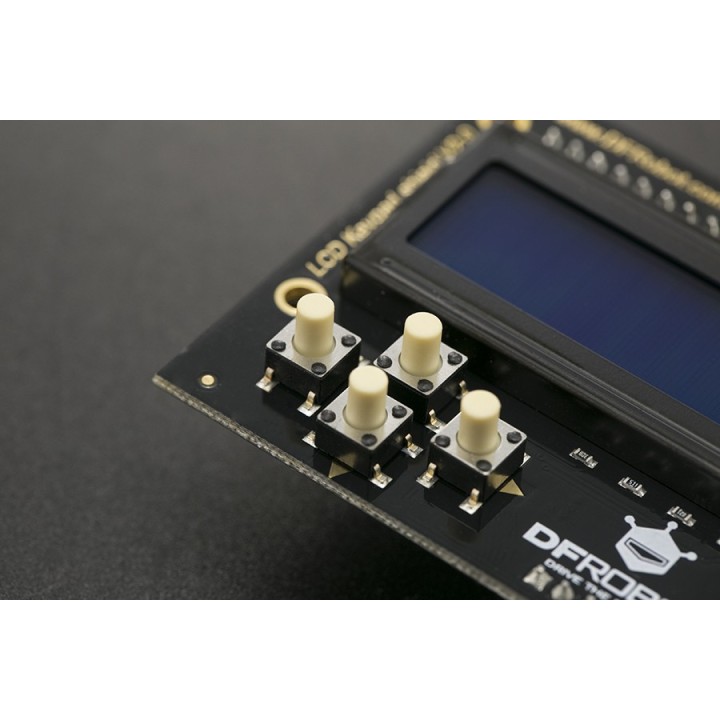

• 5 пользовательских кнопок и Reset
• Модуль дисплея 1602 с синей подсветкой
• Габариты: 54х84 mm.

Пин Действие ANALOG A0 BUTTON (SELECT, UP, RIGHT, DOWN，LEFT) DIGITAL 4 DB4 DIGITAL 5 DB5 DIGITAL 6 DB6 DIGITAL 7 DB7 DIGITAL 8 RS (DATA OR SELECT) DIGITAL 9 ENABLE DIGITAL 10 Backlight Control
