7" HDMI дисплей сенсорний Waveshare (H)

Name: 7" HDMI дисплей сенсорний Waveshare (H)
Brand: Waveshare
SKU: 1763
Price: 2075 UAH
Availability: OutOfStock

Waveshare Код товару: 1763

2 075 ₴

Без податку

Очікується

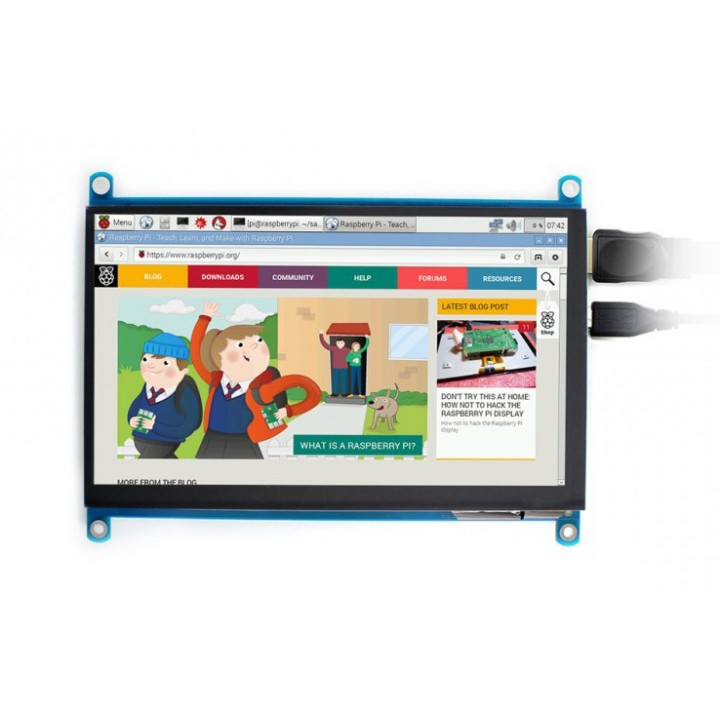

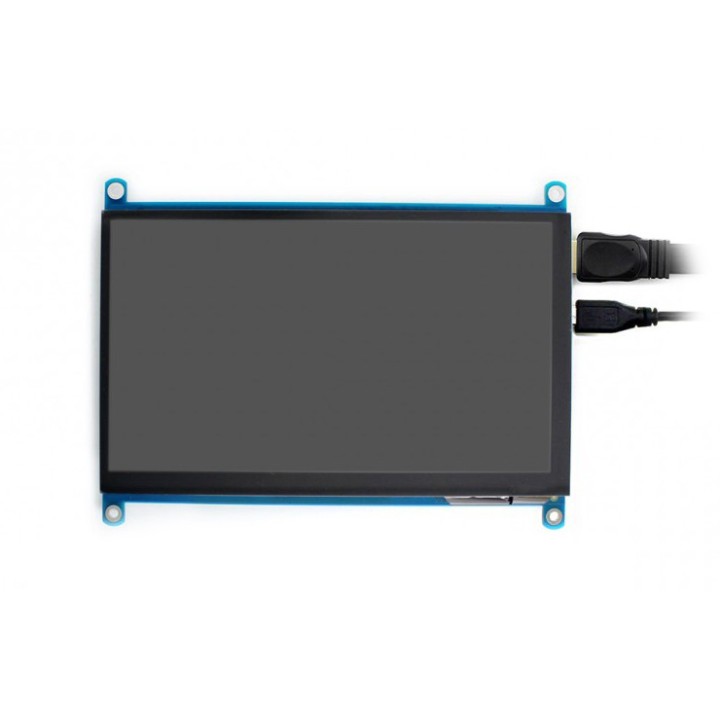

7inch HDMI LCD (H), 1024x600, IPS, supports various systems, capacitive touch - оновлена версія найпопулярнішого дисплея від Waveshare діагоналлю 7 дюймів, відмінною роздільною здатністю 1024x600 (програмно налаштовується до 1920х1080), IPS матрицею, ємнісним тачскріном, є аудіовихід 3.5jack, багатомовне OSD меню, кнопки живлення та навігації. Шикарний дисплей відмінної якості від відомого виробника.

Очікується

Опис Характеристики Інструкції Відгуки (4)

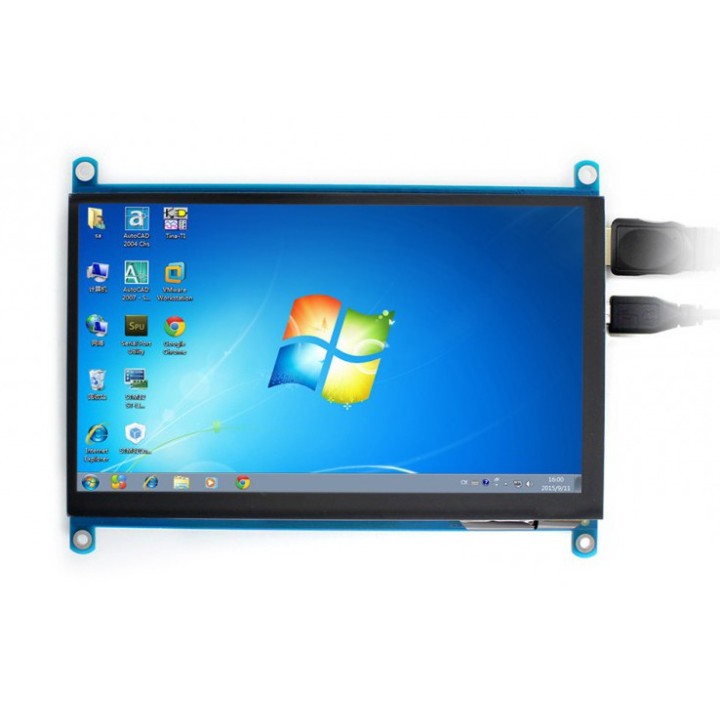

З Raspberry Pi підтримується в Raspbian, Ubuntu, Windows 10 IoT без встановлення драйвера, з Banana Pi / Banana Pro підтримка включена в Lubuntu та Raspbian, для BeagleBone в Angstrom (1 дотик). Для решти міні-ПК за потреби драйвер може бути розроблений спільнотою або користувачем. Також може бути використаний як дисплей з будь-яким класичним ПК на Windows 10/8.1/8/7 без встановлення драйвера (5 дотиків). Контролер сенсорного керування працює за стандартним HID протоколом, що дозволяє використовувати його практично на будь-якому пристрої без встановлення драйверів. Також підтримуються популярні ігрові консолі, такі як Microsoft XBOX360, Sony PS4 та Nintendo Switch та інше. Дисплей комплектується кабелями HDMI та microUSB.

Детальна інформація на wiki виробника.

Технічні характеристики

Роздільна здатність: 1024x600 (програмно налаштовується до 1920х1080)
Тип матриці: IPS
Інтерфейс: HDMI
Тип Touch Screen: ємнісний
HDMI інтерфейс для виведення інформації, USB - для сенсорного керування
Багатомовне екранне меню, для керування живленням, регулювання яскравості, контрастності та інше
Аудіороз'єм 3.5jack, підтримує аудіовихід HDMI
Також підтримує вхід VGA (потрібен спеціальний кабель-перехідник)

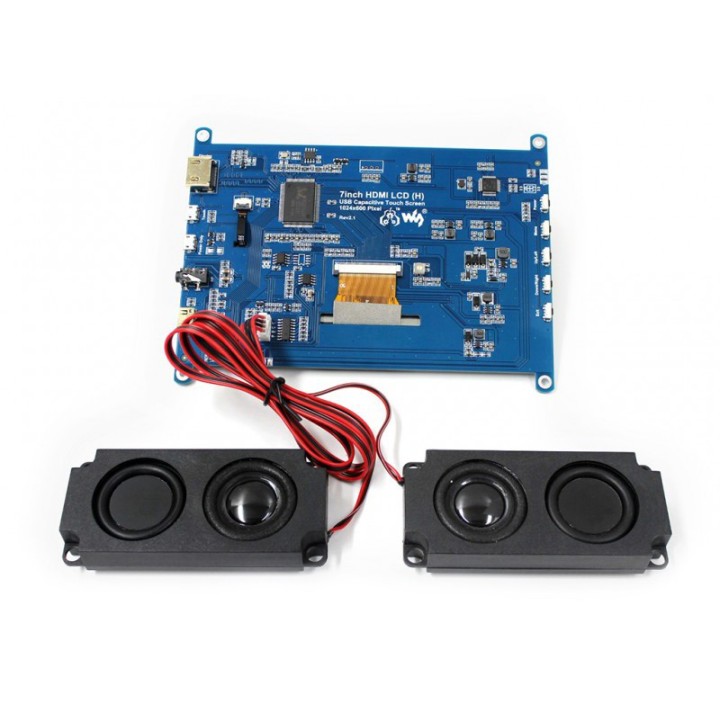

Додатковий роз'єм для підключення зовнішніх колонок 8Ω 5W Speaker
Також підтримує вхід VGA (потрібен спеціальний кабель-перехідник)
Габарити: 164.9 х 124.27 mm.

Вкладення

Інструкція (7" LCD H) — 443.32KB
3D модель (7" LCD H) — 314.67KB

Характеристики

Артикул	1763
Бренд	Waveshare
Аудіовихід	3,5 Jack
Роздільна здатність	1024x600
Сумісність з	Raspberry Pi
Інтерфейс	HDMI
Тип сенсора	Ємнісний
Матриця	IPS
Діагональ	7"
Інтерфейс сенсорної панелі	USB

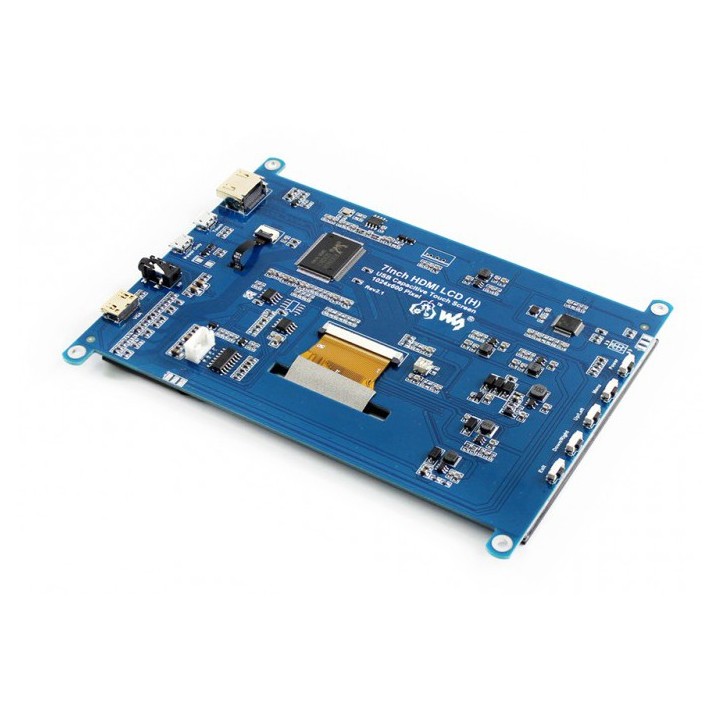

Дисплей 7inch HDMI LCD (H) оснащено портом HDMI для виведення зображення і microUSB для підключення сенсорної панелі та живлення. 3.5mm Audio jack і роз'єм підключення колонок виводять аудіо з HDMI каналу.

Роздільна здатність дисплея 1024x600 точок, але дисплей може масштабувати і вищі роздільні здатності (Список підтримуваних роздільних здатностей: 480×320 800×480 800×600 1024×768 1152×864 1280×720 1280×768 1280×800 1280×960 1280×1024 1360×768 1366×768 1440×900 1600×900 1600×1024 1680×1050).

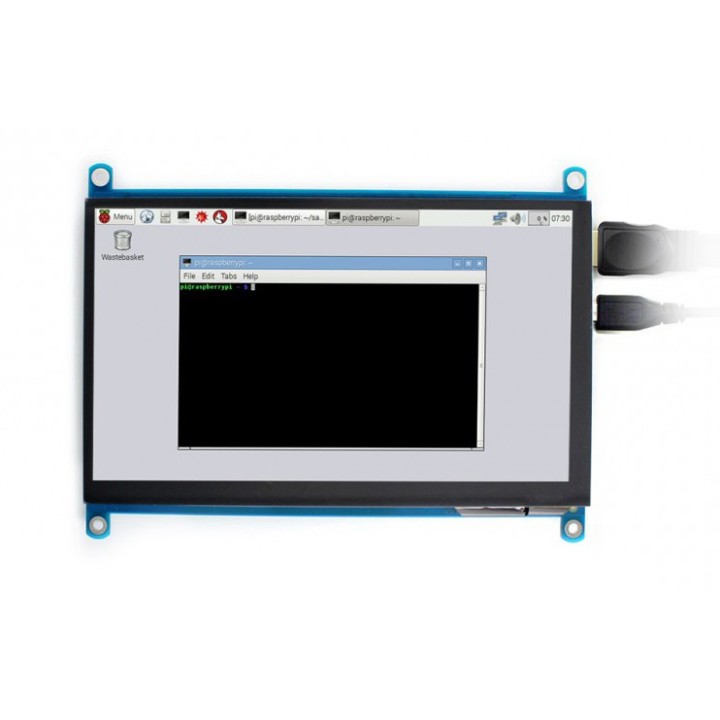

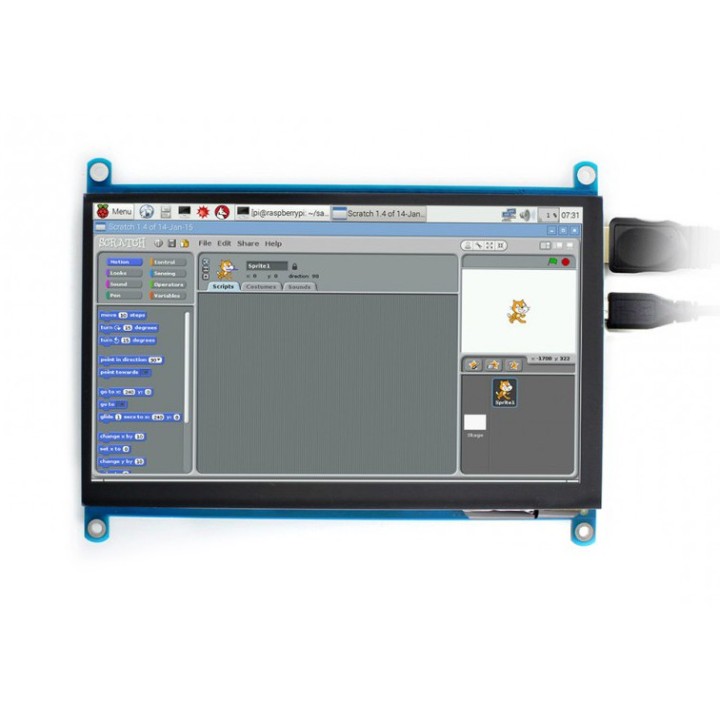

Використання з Raspberry Pi

Для використання дисплея з Raspberry Pi достатньо прописати правильну роздільну здатність у /boot/config.txt

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=10
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0

Щоб встановити будь-яку іншу роздільну здатність зі списку підтримуваних, достатньо замінити параметри рядка hdmi_cvt на відповідні потрібній роздільній здатності, наприклад "hdmi_cvt 1280 768 60 6 0 0 0" для 1280x768.

Для виведення звуку через 3.5mm Audio Jack, розміщений на дисплеї, потрібно додати такий рядок у /boot/config.txt

hdmi_drive=2

Під час використання з Raspberry Pi 4 (у випадках, коли зображення виводиться некоректно) потрібно видалити такий параметр з файлу /boot/config.txt

dtoverlay=vc4-fkms-v3d

Виведення Volumio на дисплей

Інструкція з налаштування Volumio для виведення керування на дисплей: Volumio.pdf

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.

Відгуки покупців

А Алексей

26-07-2019 Запитання

Скажите будет ли работать сенсор на windows 10?

Чи був відгук корисним?

M MiniBoard

06-08-2019

Здравствуйте, Алексей!
Да, будет работать.

Чи був відгук корисним?

Л Леонид

30-10-2018 Підтверджена покупка Запитання

1. Можно ли приобрести корпус к данному дисплею?
2. Примерній ток потреления дисплея?

Чи був відгук корисним?

M MiniBoard

31-10-2018

Здравствуйте, Леонид!
1. Вот версия дисплей с корпусом https://miniboard.com.ua/display/660-7-displej-sensornyj-waveshare-ips-1024x600.html (Код товара: 1699)
2. Замеров потребление нет, но стандартных 1.2А на USB порту Raspberry Pi хватает для стабильной работы.
