CloudShell for ODROID-XU4

Інструкція зі складання корпусу

Крок 1. Потрібно "звільнити" всі частини корпусу від захисної плівки

Зберіть насамперед передню частину корпусу. Для цього вам знадобиться деталь (D), 4 гайки (М) і по 4 болти (К) і (N).

Крок 2. Прикрутіть (несильно) кожну гайку (М) до кожного болта (К). Закрутіть болт за допомогою викрутки, притримуючи при цьому гайку (M) разом з деталлю (С). Див. Крок 7. Не затягуйте занадто сильно, щоб не пошкодити акрил.

Крок 3. Повторіть з усіма чотирма отворами. Лівий бік на фото це верхній бік корпусу. Щоб зрозуміти, який бік нижній, а який верхній, просто подивіться на ширину рамки над отвором під дисплей. Верхньою буде вужча рамка, нижньої - ширша.

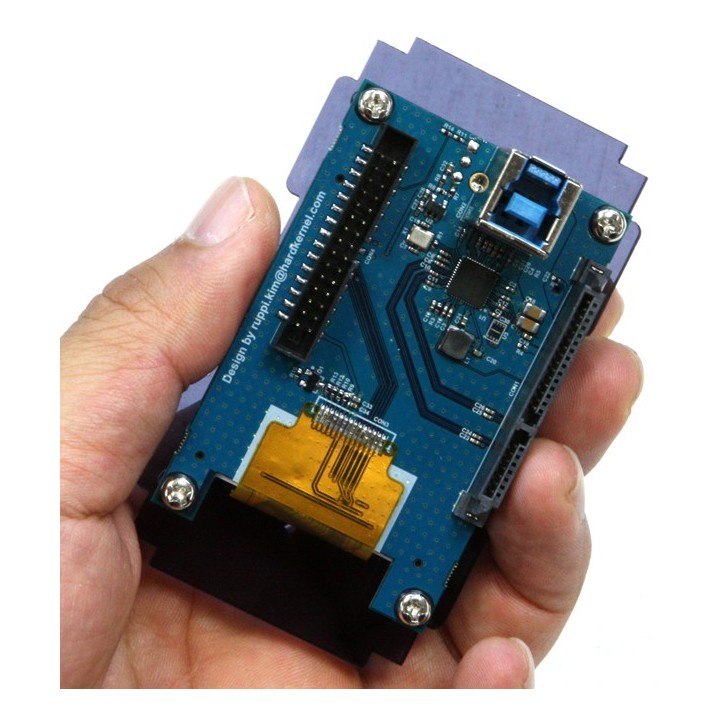

Крок 4. Прикрутіть (несильно) до деталі (D) плату CloudShell за допомогою болта (N).

Крок 5. Переконайтеся, що наживили плату з дисплеєм рівно, і акуратно затягніть болти.

Зберіть нижню частину корпусу. На цьому етапі вам знадобиться деталь (B), 4 проставки (J), 2 проставки (L) і 6 болтів (H).

Крок 6. Наживіть проставки (L) на верхні отвори деталі (B) за допомогою болтів (H).

Порада! Деталь (C) може послужити ключем для шестигранників.

Крок 7. Наживіть проставки (J) на нижні отвори деталі (B).

Крок 8. Переконайтеся, що всі розпірки прикручені правильно, як на малюнку, і затягніть болти.

Далі потрібно зібрати нижню та передню частини корпусу з жорстким диском. На цьому етапі вам знадобляться перелічені елементи і 4 болти (H).

Крок 9. З'єднайте деталь (D) зі встановленим дисплеєм з деталлю (B). Деталь (D) потрібно встановити в пази нижньої частини корпусу (B), які розташовані біля довгих розпірок (L).

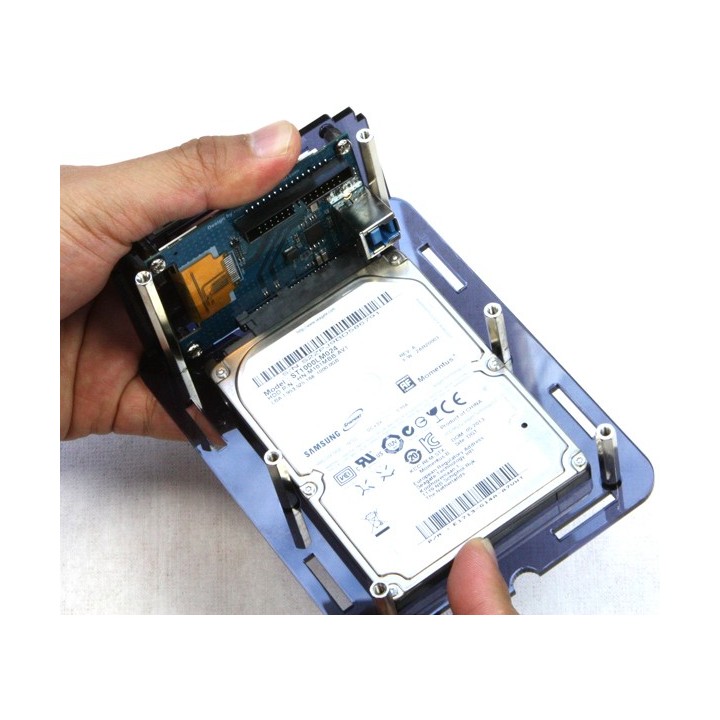

Крок 10. Вирівняйте жорсткий диск на деталі (B) і з'єднайте його з деталлю (D), підключивши диск до SATA роз'єму.

Крок 11. Прикрутіть жорсткий диск до нижньої частини корпусу за допомогою болтів (H), притримуючи його. Усі стандартні диски 2.5" мають отвори під болти 3мм.

Крок 12. Затягніть усі 4 болти, які тримають диск.

Далі встановимо ODROID-XU4. На цьому етапі вам знадобиться сама плата, 30-піновий шлейф, USB 3.0 кабель, 2 болти (K), 2 розпірки (I) і всі вже зібрані частини корпусу. Якщо ви використовуєте eMMC модуль пам'яті, переконайтеся, що ОС встановлено і модуль готовий до роботи, оскільки надалі він не буде у швидкому доступі.

Крок 13. Сумістіть отвори на платі з розпірками (J). Роз'єми RJ45 і HDMI мають "дивитися" назовні. З цього ж боку наживіть розпірки (I).

Крок 14. Прикрутіть плату з внутрішнього боку за допомогою болтів (K).

Крок 15. Затягніть розпірки (I), які встановлювали на кроці 13. Пам'ятайте, що можна використовувати деталь (C) для цих маніпуляцій.

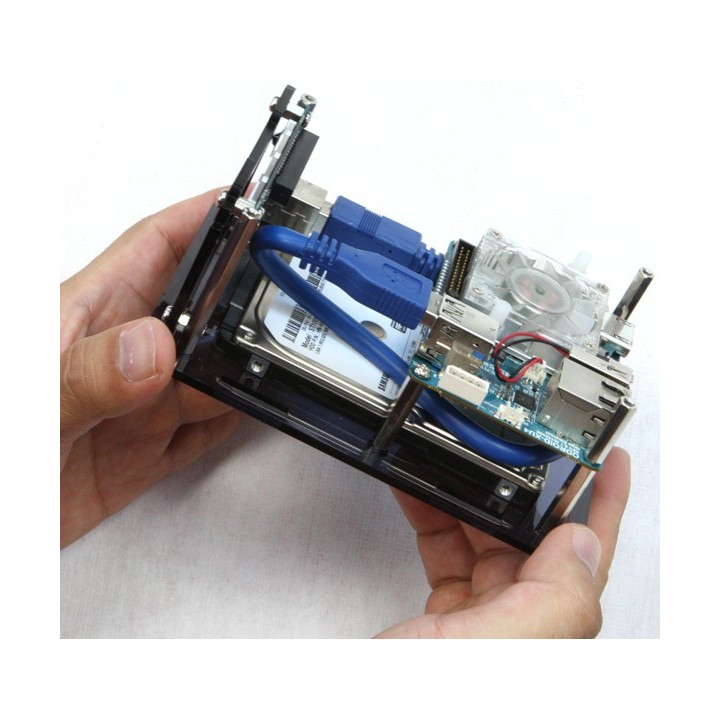

Крок 16. Зігніть USB 3.0 кабель так, як показано на малюнку, для спрощення його встановлення.

Крок 17. Підключіть USB кабель роз'ємом USB A до ODROID-XU4, а роз'ємом USB B до плати з дисплеєм.

Переконайтеся, що USB кабель встановлено правильно.

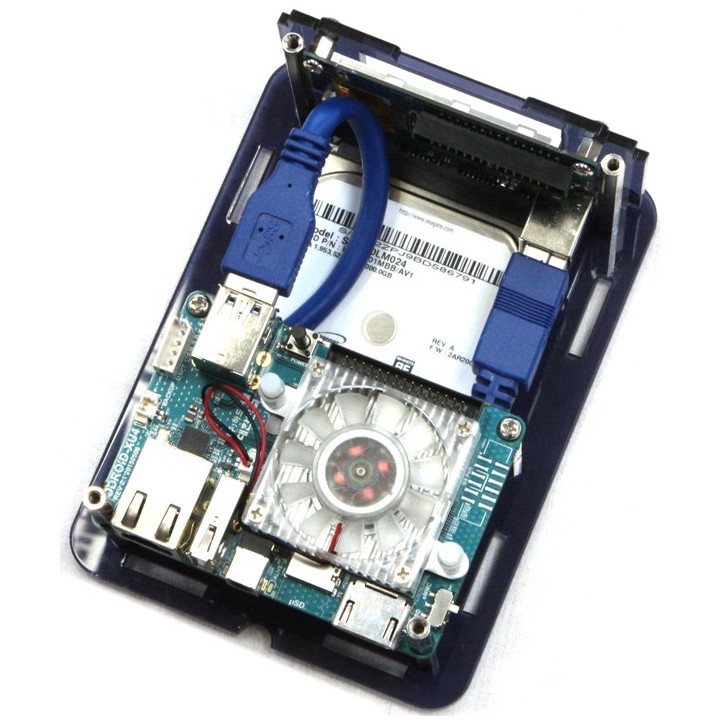

Порівняйте складання вашого майбутнього сховища з цією фотографією. Усе правильно? Тоді йдемо далі.

Крок 18. Підключіть 30-піновий шлейф до ODROID-XU4.

Крок 19. Інший бік шлейфа підключіть до плати CloudShell (тієї, яка з дисплеєм).

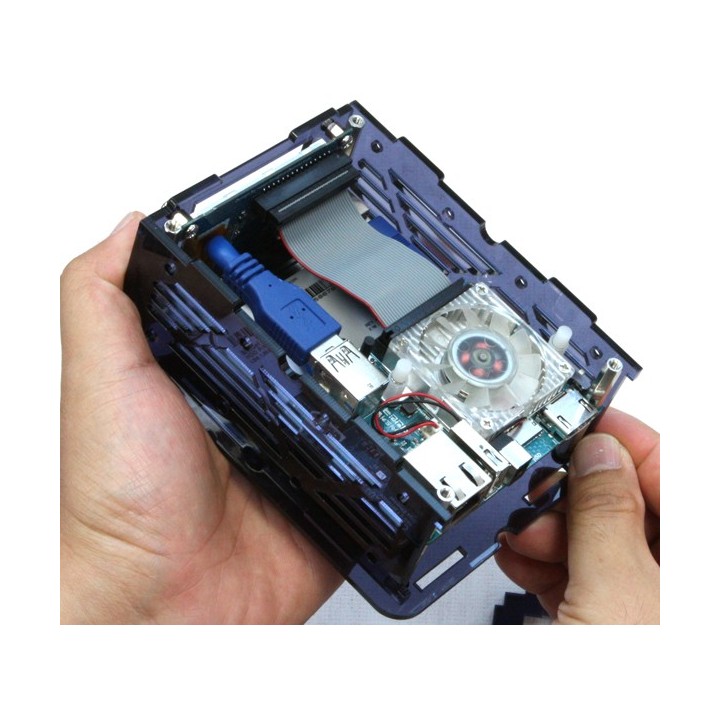

Крок 20. Починаємо складати решту частин.

Крок 21. Встановіть бічну частину корпусу (E) і (F) у передбачені для неї пази. Обидві частини ідентичні та симетричні, беріть будь-яку.

Крок 22. Повторіть крок 21 з другою бічною частиною.

Крок 23. Встановіть деталь (C) у передбачені для неї пази.

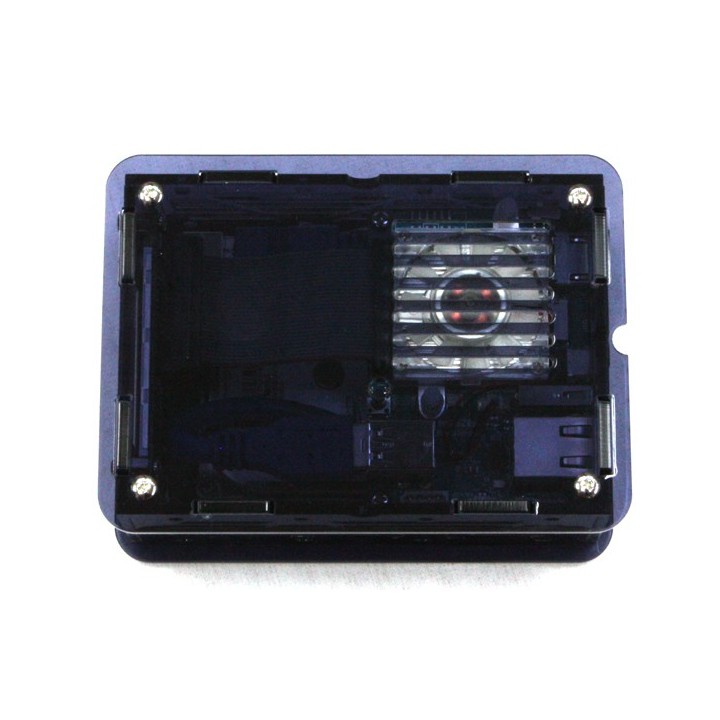

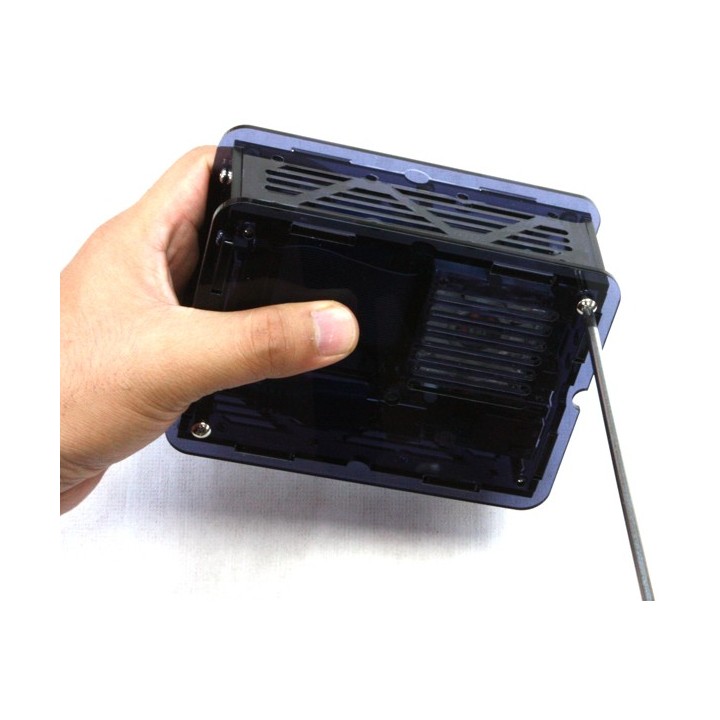

Крок 24. Встановіть верхню частину корпусу за допомогою болтів (H). Зверніть увагу, вентиляційні отвори мають бути над кулером XU4.

Крок 25. Переконайтеся, що все рівно, і затягніть болти.

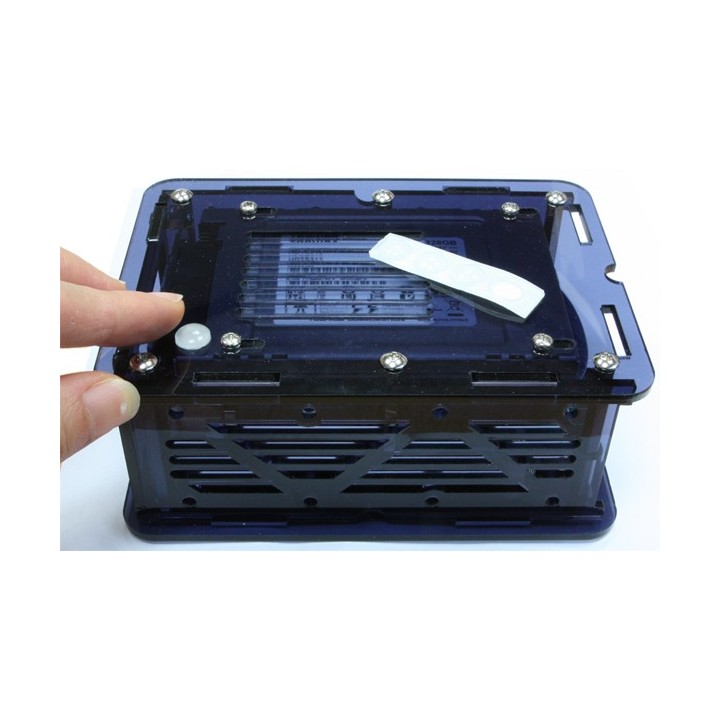

Крок 26. Прикріпіть силіконові ніжки до нижньої частини корпусу.

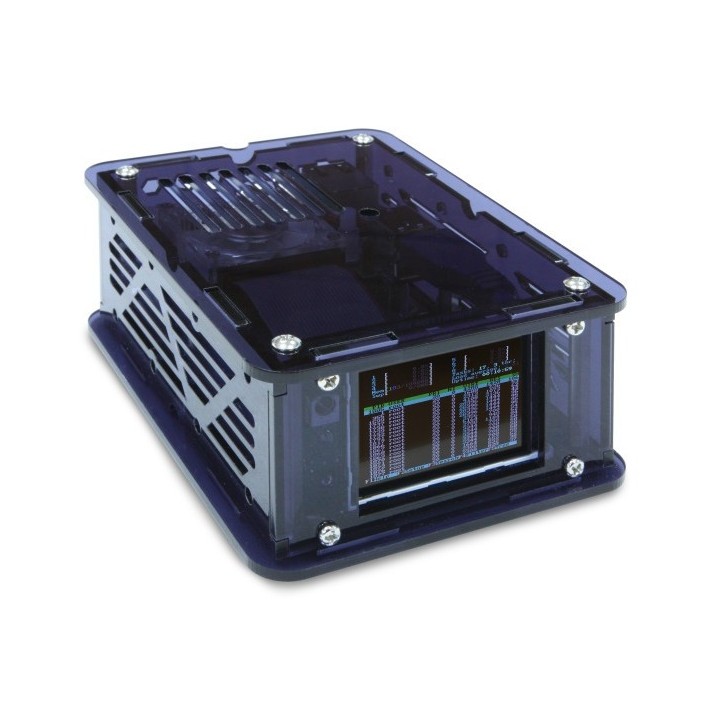

Ваше мережеве сховище даних на базі ODROID-XU4 готове!
