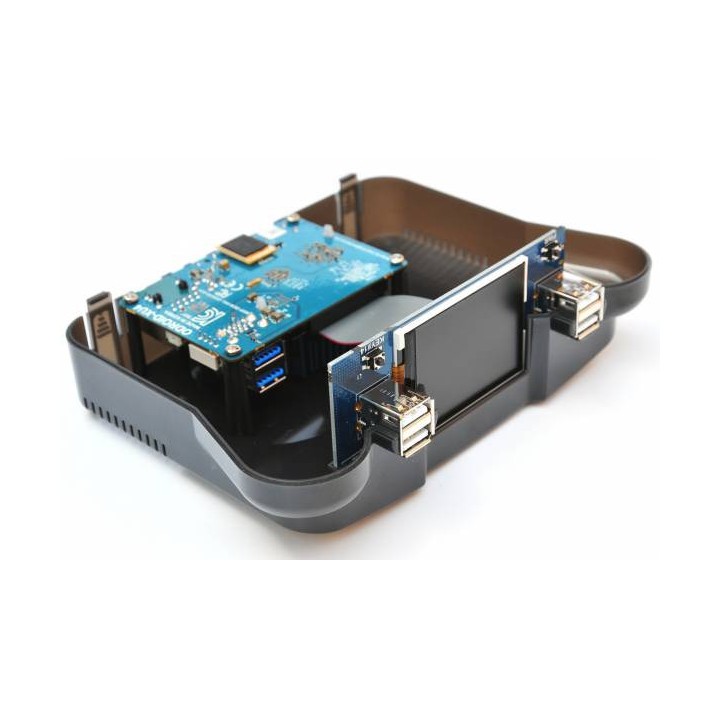

OGST Gaming Console Kit для XU4

ODROID Код товару: 1786

Архівний товар

Ця модель більше не постачається в MiniBoard. Сторінка збережена для перегляду характеристик, сумісності та відгуків. Актуальні моделі дивіться в категорії «Корпуси».

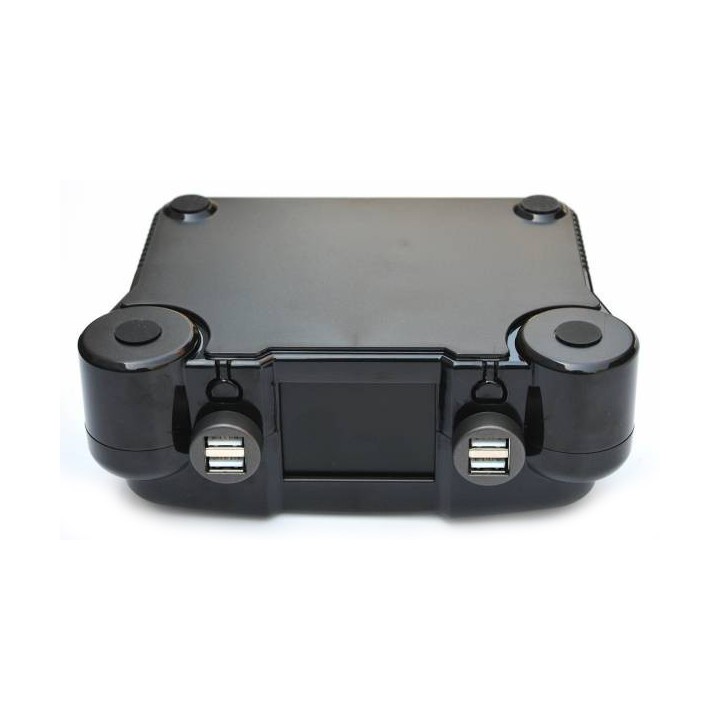

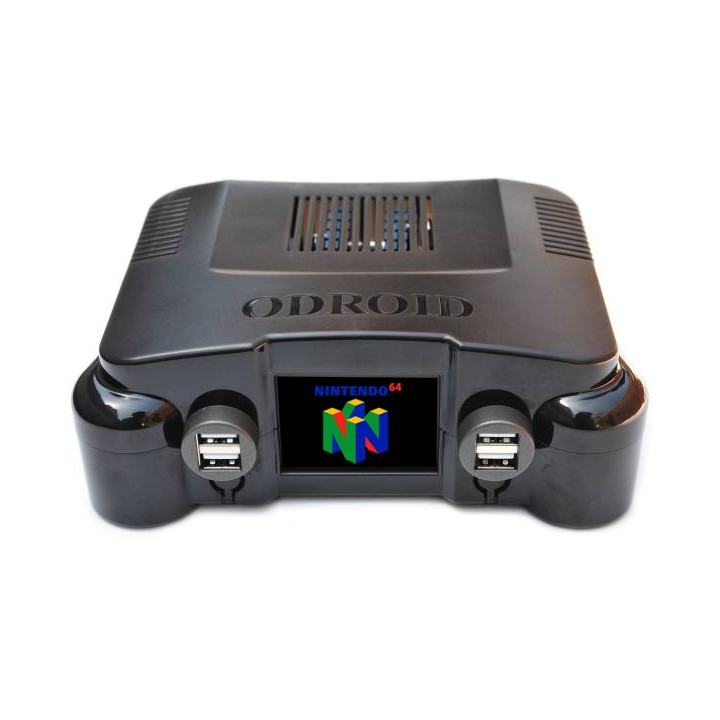

OGST Gaming Console Kit for XU4 від Hardkernel дозволить поностальгувати створити власну ігрову консоль на базі потужного ODROID-XU4. 2.4-дюймовий програмований дисплей для виведення ігрового логотипа, чотири фронтальні USB порти для підключення джойстиків, місце для 2.5" диска і 2 кнопки (увімкнення та користувацька).

Опис Характеристики Інструкції Відгуки

На сторінці wiki виробника Ви знайдете багато докладної та корисної інформації з налаштування та початку роботи з OGST Gaming Console Kit.

У вкладці "Інструкції" Ви знайдете коротку інструкцію зі складання OGST Gaming Console Kit.

Особливості

2.4-дюймовий програмований дисплей для виведення ігрового логотипа
4 фронтальні USB порти для підключення джойстиків
Місце для встановлення 2.5" USB жорсткого диска
2 кнопки (увімкнення та користувацька)
Сумісний з ODROID-XU4 та ODROID-XU4Q
Незвичайний ретро дизайн
Розміри: 180 x 65 x 150 mm
Вага: приблизно 250g
Споживана потужність: 5V 2.5A.

Комплект постачання

A. Верхня частина корпусу

B. Нижня частина корпусу

C. РК-панель ODROID-XU4-OGST

D. Кабель USB 2.0

E. 30-контактний шлейф

F. Кришка для USB портів

G. Комплект гумових ніжок

H. Болти

I. Кабель USB 3.0 для підключення 2.5 "HDD

Блок-схема OGST Gaming Console Kit for XU4

Характеристики

Артикул	1786
Бренд	ODROID
Сумісність з	ODROID-XU4

Крок 1. Насамперед потрібно розпакувати всі комплектуючі набору, додати плату ODROID-XU4, блок живлення і починати.

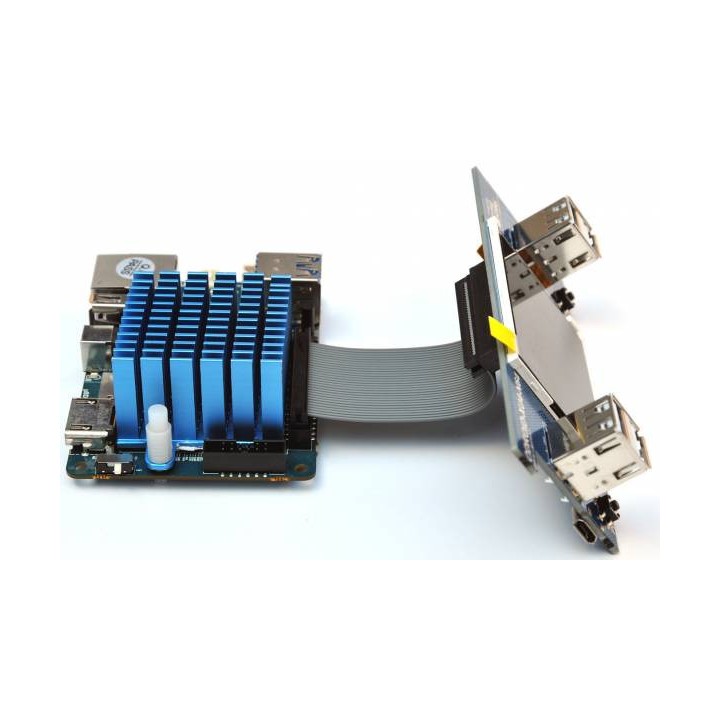

Крок 2. За допомогою 30-пінового шлейфа підключити ODROID-XU4 до плати з дисплеєм. Зняти захисну плівку з дисплея.

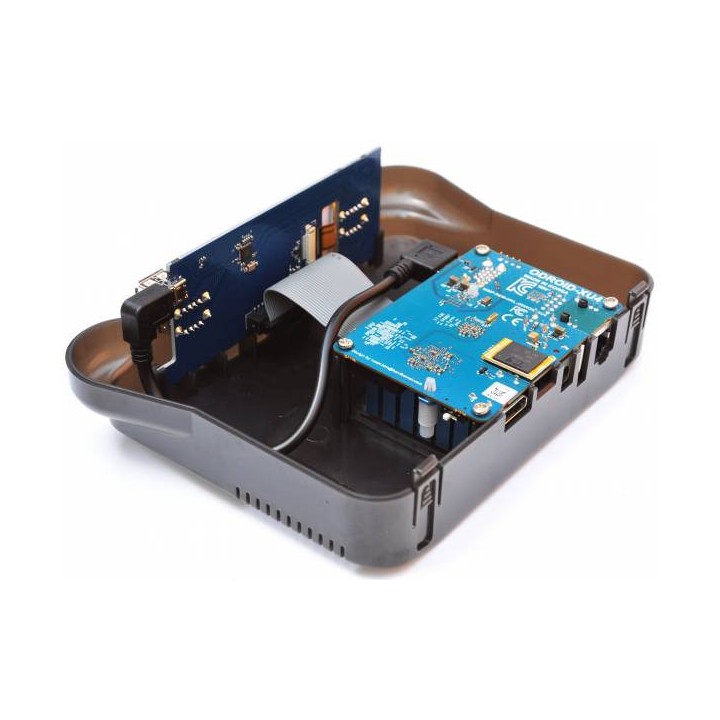

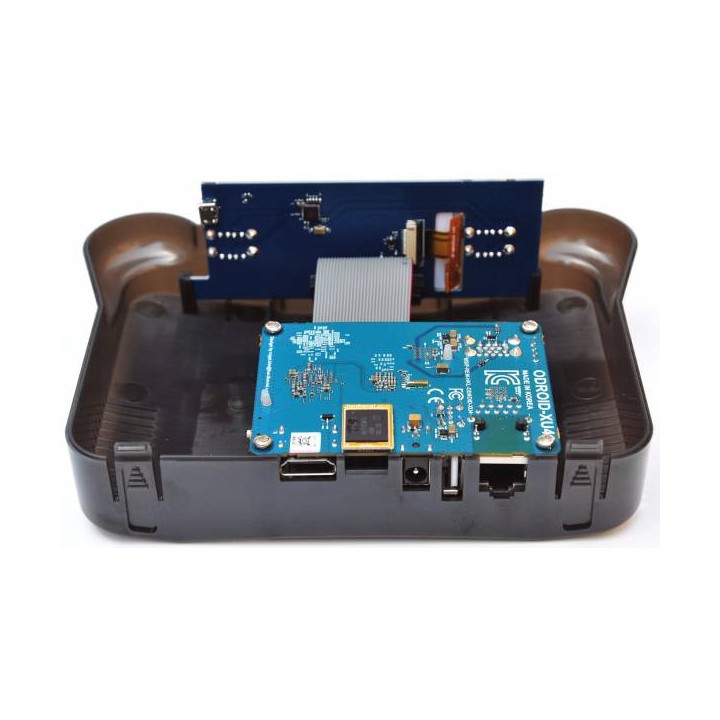

Крок 3. Отриману конструкцію закріпити у верхній частині корпусу. Затягнути болти.

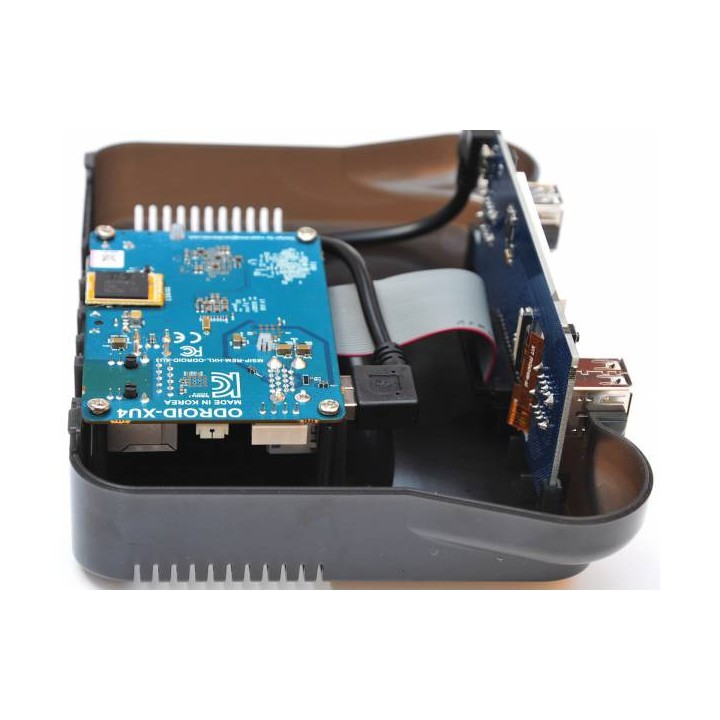

Крок 4. З'єднайте плату XU4 і плату LCD кабелем USB 2.0.

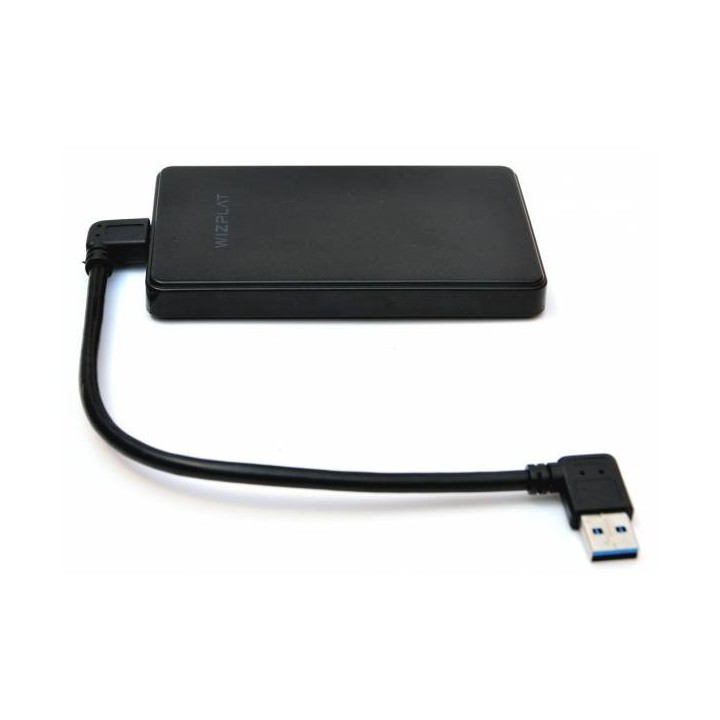

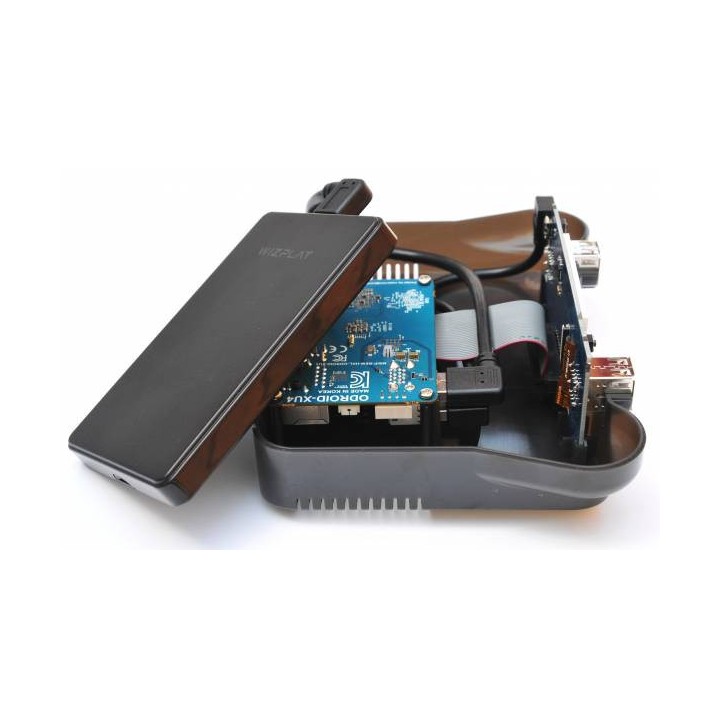

Крок 5. Необов'язковий. Ви можете підключити 2,5-дюймовий жорсткий диск за допомогою кабелю USB 3.0, що входить у комплект постачання. Зверніть увагу! Диск у комплект постачання не входить. Корпус жорсткого диска можна прикріпити до нижньої частини корпусу (наприклад, двостороннім скотчем).
