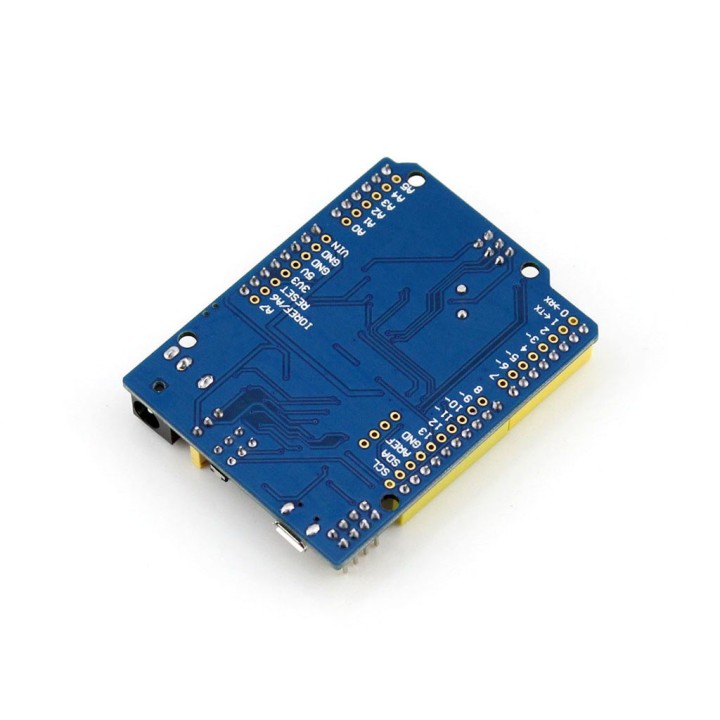

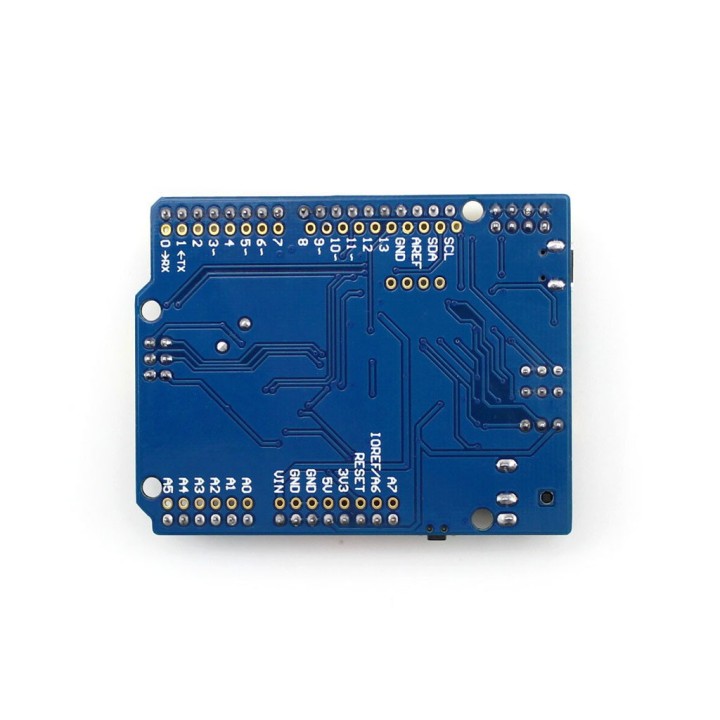

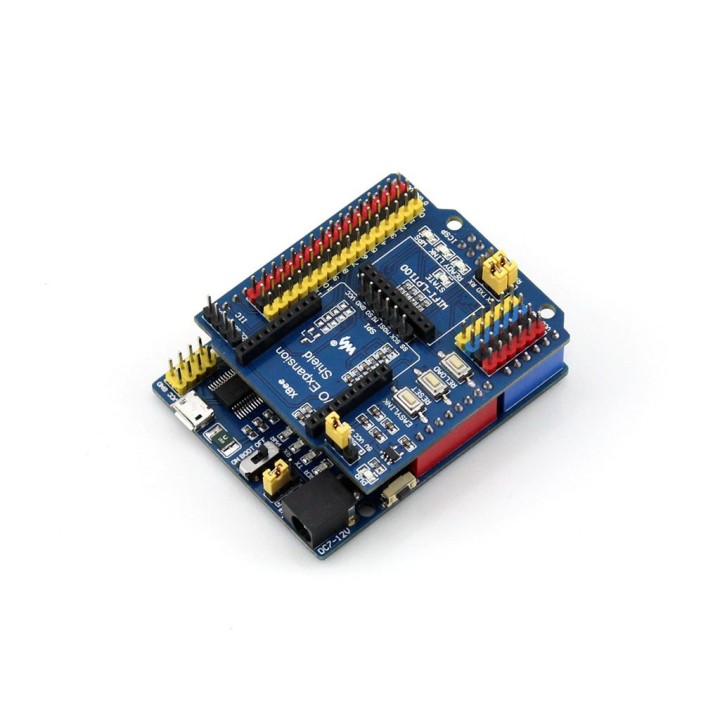

UNO PLUS Waveshare

WaveShare Код товару: 1382

456 ₴

Без податку

Очікується

UNO PLUS от Waveshare - это контролер на базе ATmega328, улучшенная версия знаменитой Arduino UNO R3 с расширенными возможностями и функционалом. UNO PLUS и Arduino UNO R3 полностью совместимы. В комплект поставки входит плата UNO PLUS и microUSB кабель. Полезная информация на wiki производителя.

Ниже представлена сравнительная таблица обеих плат для оценки преимуществ каждой из них.

	UNO PLUS	UNO R3	Комментарий
Рабочее напряжение	5V / 3.3V	5V	2 уровня рабочего напряжение позволяют подключить больше шилдов
Кнопка сброса	Боковая	Вертикальная	Легкий доступ к боковой кнопке при подключенном шилде
Переключатель загрузчика	Есть	Нет	Плата может быть сконфигурирована для старта программы сразу после подачи питания
USB разъем	microUSB	USB type B	microUSB более популярный и не мешает подключению шилдов
Разъем питания	Низкий профиль	Полноразмерный	Низкопрофильный разъем не мешает подключению шилдов
Выводы питания	Есть	Нет	Позволяют подключать платы с питанием 3.3V, 5V
3.3V выход	800mA	150mA	UNO PLUS имеет более мощный драйвер
Осциллятор	Кварцевый генератор	Керамический резонатор	Кварцевый генератор отлично для решений, требующих высокую точность частоты и временных интервалов
АЦП	7 каналов	6 каналов	Используется канал АЦП, неиспользуемый в UNO R3
Подключение к макетным платам	Есть	Нет	Контактные площадки обеспечивают подключение к макетной плате
USB драйвер	Совместим со всеми ОС	Не поддерживает Win7/Win8 Express Edition	Поддержка большинства ОС благодаря установленному преобразователю FT232
Обновление прошивки	Есть	Нет	Прошивка может быть обновлена с помощью установленного преобразователя FT232, не требуется внешний программатор

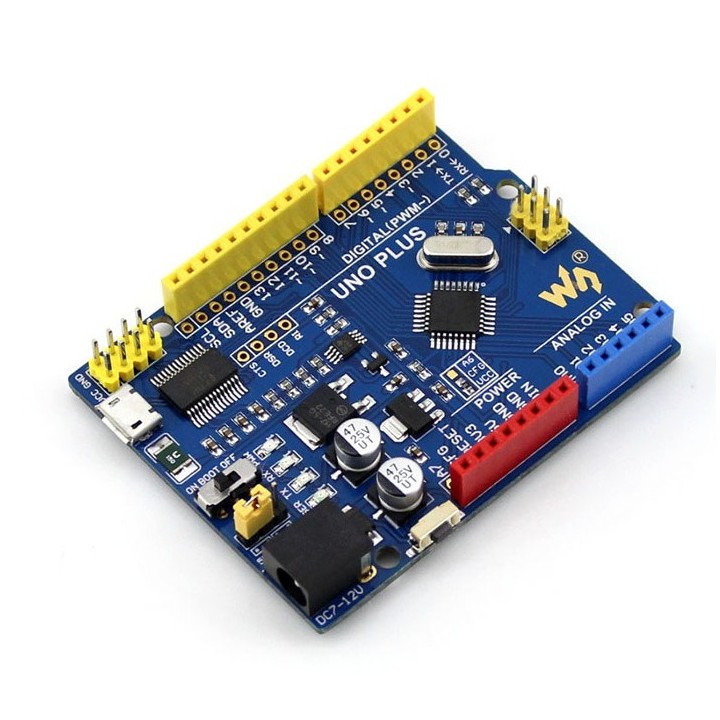

Расшифровка фото

Микроконтроллер ATMega328P-AU
Стабилизатор напряжения 3.3В AMS1117-3.3
Стабилизатор напряжения 5В (NCP1117ST50T3G)
Преобразователь USB-UART FT232
Интерфейс Arduino
Интерфейс ICSP
MicroUSB разъем для загрузки программ или отладки через последовательный порт
Выход питания 3.3V или 5V для подключения внешних плат и модулей (конфигурируется переключателем)
Выводы FT232 для записи загрузчика (Bootloader)
Разъем питания 7 - 12V
Кнопка сброса (Reset)
Индикатор питания
Индикатор передачи данных последовательного порта
Пользовательский светодиод
Предохранитель
Переключатель рабочего напряжения
Выключатель загрузчика (ON: плата перезагрузится при подаче питания или подключении к ПК; OFF: записанная в память программа запустится немедленно при подаче питания или подключении к ПК и обнаружении USB устройства).
