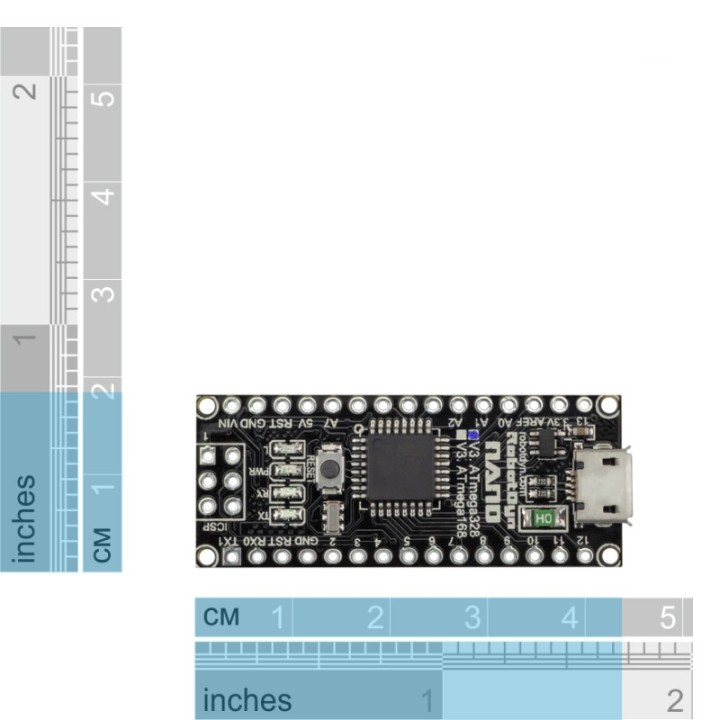

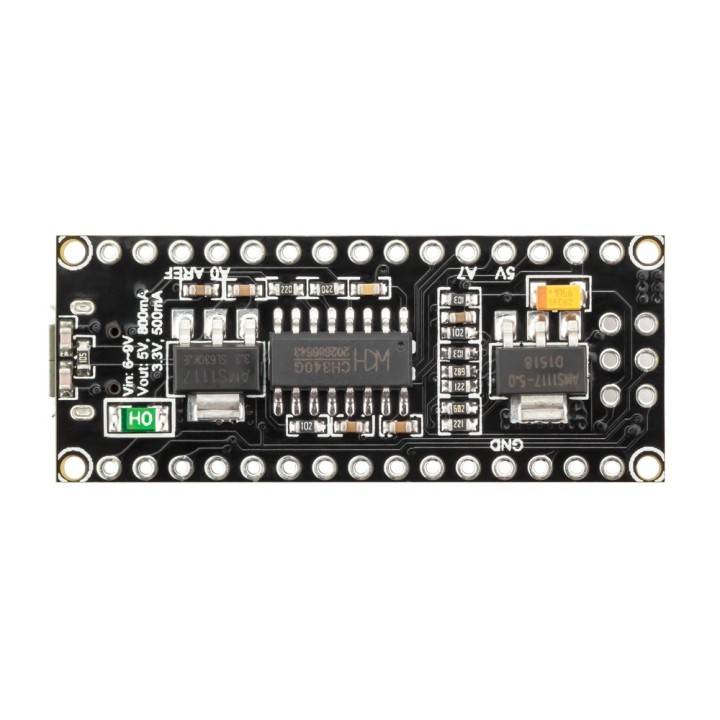

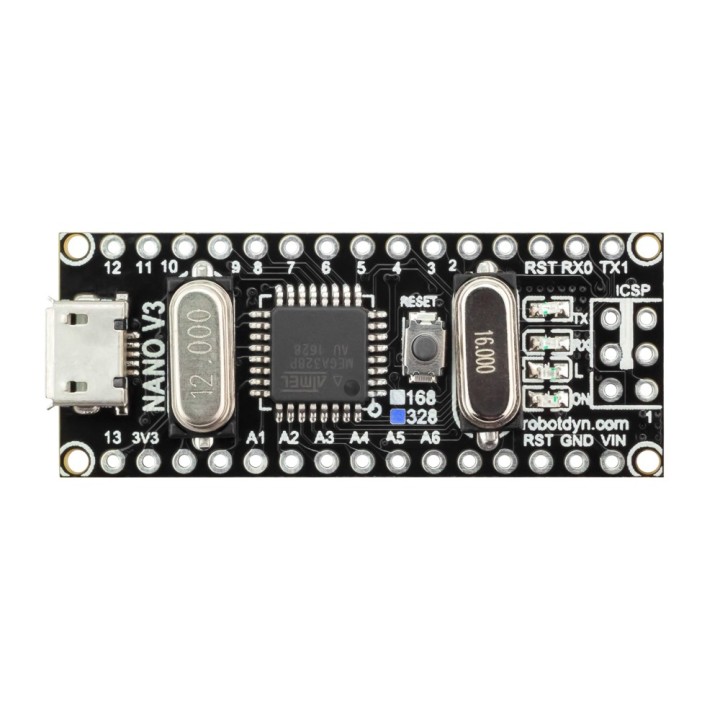

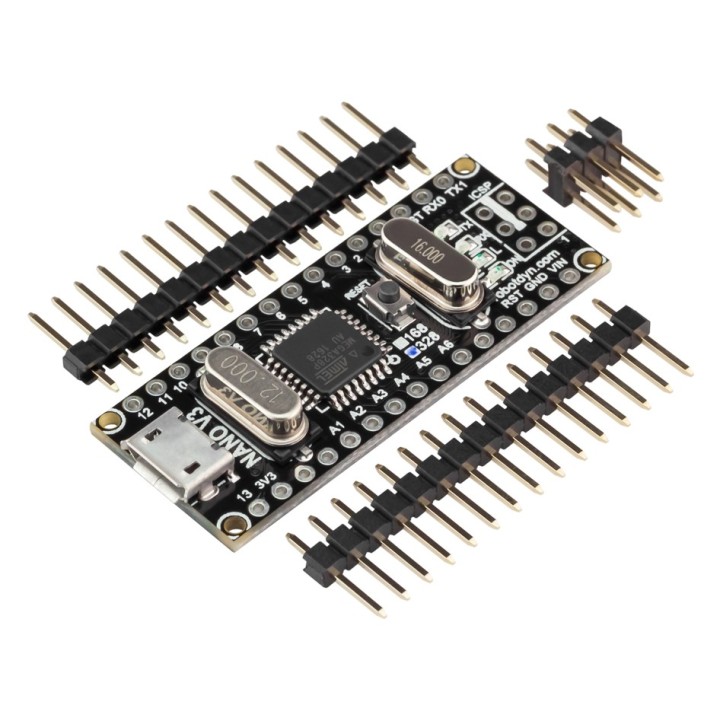

RobotDyn NANO V3 ATmega328/CH340G (unsoldered)

NANO V3 ATmega328/CH340G - якісний мікроконтролер від RobotDyn на базі ATmega328 та USB-UART конвертері CH340G.

NANO V3 має всі характеристики UNO, окрім окремого роз'єму живлення, живити її можна від роз'єму microUSB, розташованого на платі (до 500mA), від зовнішнього нерегульованого джерела живлення 6-12V на вивід VIN, або 5V із зовнішнього регульованого джерела живлення на вивід 5V, при цьому використовуйте лише струм, що пройшов через стабілізатор напруги 5V, інакше можна спалити плату. Джерело живлення обирається автоматично з максимальним значенням напруги. Плата використовує чип CH340G як перетворювач UART-USB. Чип CH340G є бюджетним рішенням, при частоті роботи 12Mhz дає стабільний результат обміну даними.

Технічні характеристики

• Мікроконтролер: ATmega328
• Робоча напруга: 5V
• Вхідна напруга: 7 - 12V
• Вхідна напруга (рекомендована): 7 - 9V
• Цифрові канали вводу/виводу: 14 (з яких 6 забезпечують вивід ШІМ)
• Аналогові канали вводу: 6
• Постійний струм через вхід/вихід: 40 mA
• Постійний струм для виводу 3.3 В: 50 mA
• ППЗП (Flash Memory): 32 КБ, з яких 2 КБ використовується завантажувачем
• ОЗП (SRAM): 2КБ
• ПЗП (EEPROM): 1КБ
• Тактова частота: 16MHz
• Вага: 9g.
