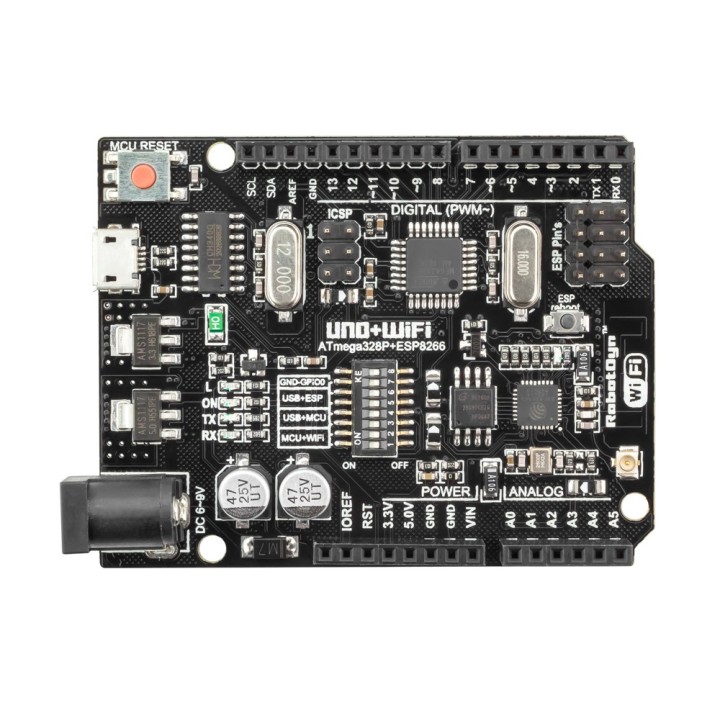

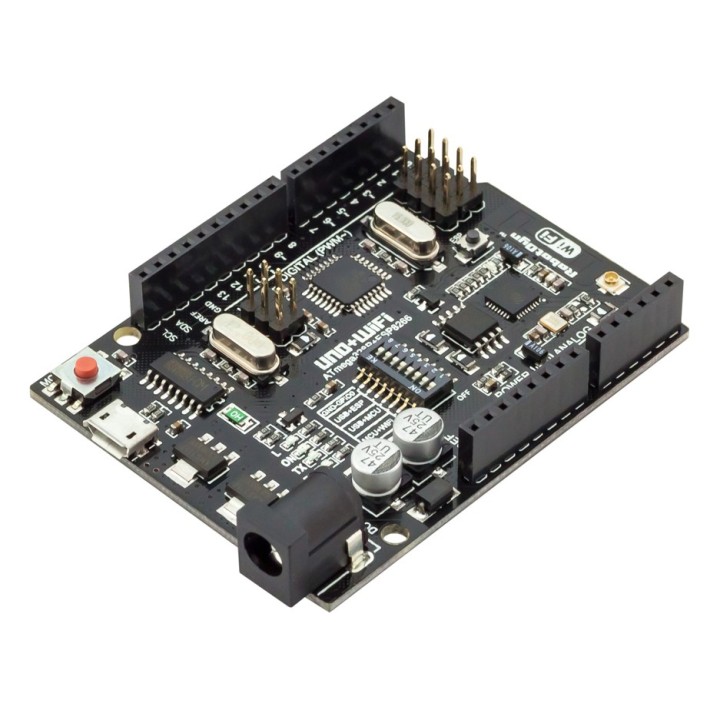

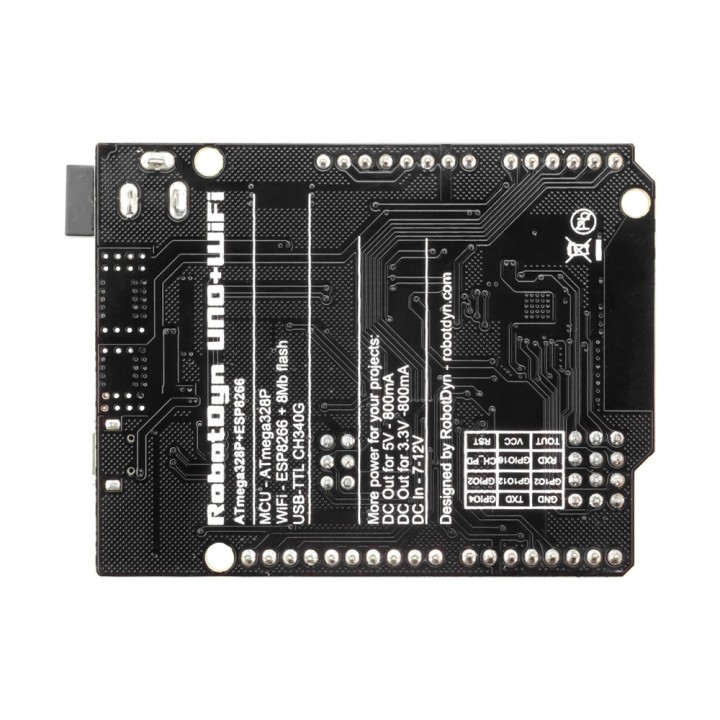

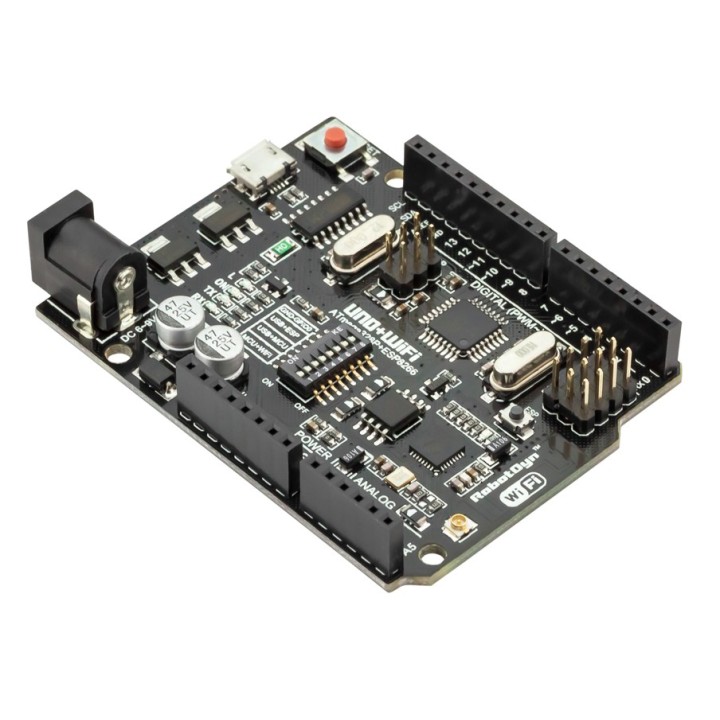

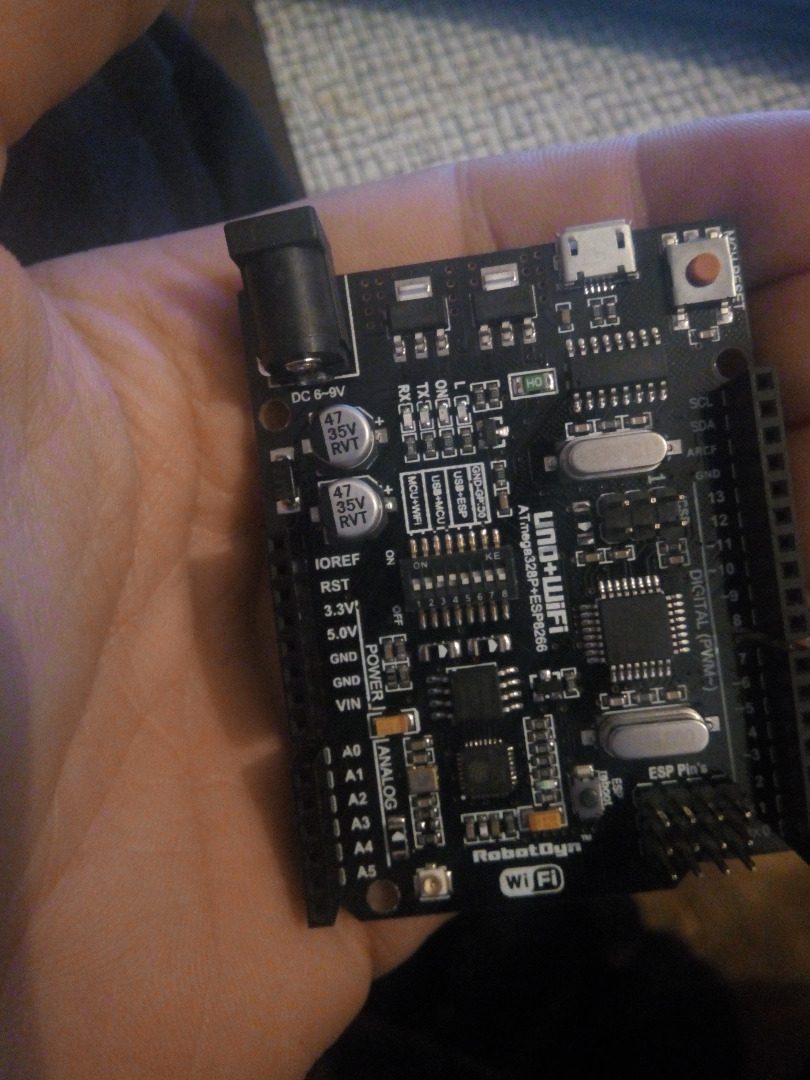

RobotDyn UNO R3 ATmega328P + Wi-Fi ESP8266, 8Mbit

UNO+WiFi R3 ATmega328P+ESP8266, 8Mb flash - плата от RobotDyn, которая включает в себя микроконтроллер ATmega328P и Wi-Fi контроллер ESP8266, флэш-память 8 Mbit. Это позволяет использовать данный MCU как классическую UNO, а также как "модернизированную" - вместе с Wi-Fi, который тоже может работать самостоятельно. Распиновка выполнена по схеме Arduino UNO. Подключить к ПК плату можно с помощью microUSB разъема, обеспечивает подключение USB-UART конвертер CH340 (необходимо установить драйвер). Сама плата в форм-факторе UNO, что делает ее еще более универсальной для подключения модулей и всевозможных шилдов.

На плате установлен 8-пиновый переключатель режимов работы модулей.

1 2 3 4 5 6 7 8 CH340 <-> ESP8266 (upload sketch) OFF OFF OFF OFF ON ON ON не используется CH340 <-> ESP8266 (connect) OFF OFF OFF OFF ON ON OFF не используется CH340 <-> ATmega328 (upload sketch) OFF OFF ON ON OFF OFF OFF не используется ATmega328+ESP8266 ON ON OFF OFF OFF OFF OFF не используется Модуль работают независимо OFF OFF OFF OFF OFF OFF OFF не используется

Важно при программировании модуля ESP8266 нажать кнопку "Режим". После выбора режима работы можно приступать к работе с IDE.

Технические характеристики

• Микроконтроллер: ATmega328P
• USB-UART преобразователь: CH340G
• Wi-Fi контроллер: ESP8266
• Флэш-память: 8 Mbit
• Рабочее напряжение: 5V
• Входное напряжение: 7 - 12V
• Входное напряжение (рекомендуемое): 7 - 9V
• Цифровые каналы ввода/вывода: 14 (из которых 6 обеспечивают вывод ШИМ)
• Аналоговые каналы ввода: 6
• Постоянный ток через вход/выход: 40 mA
• Постоянный ток для вывода 3.3 В: 50 mA
• ППЗУ (Flash Memory): 32 КБ из которых 0,5 КБ используется загрузчиком
• ОЗУ (SRAM): 2КБ
• ПЗУ (EEPROM): 1КБ
• Тактовая частота: 16MHz
• Вес: 24.3g.
