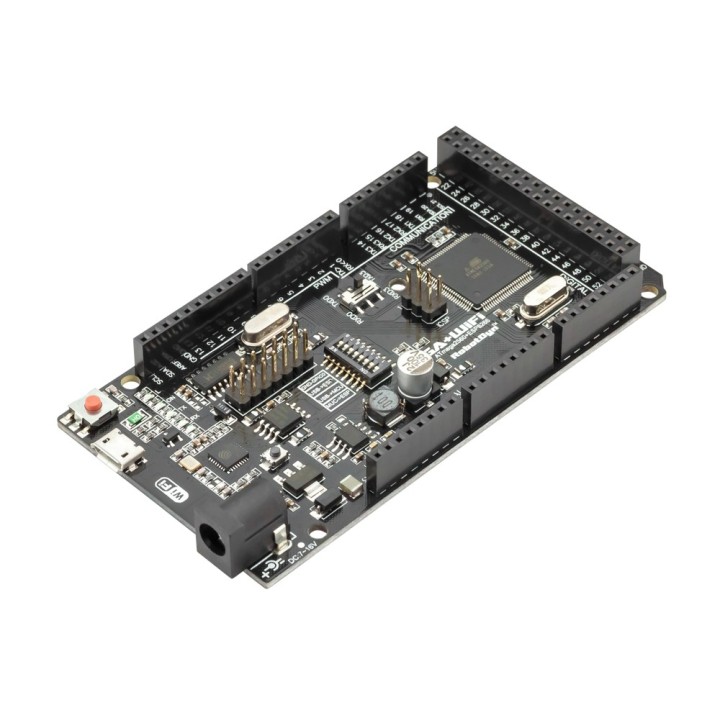

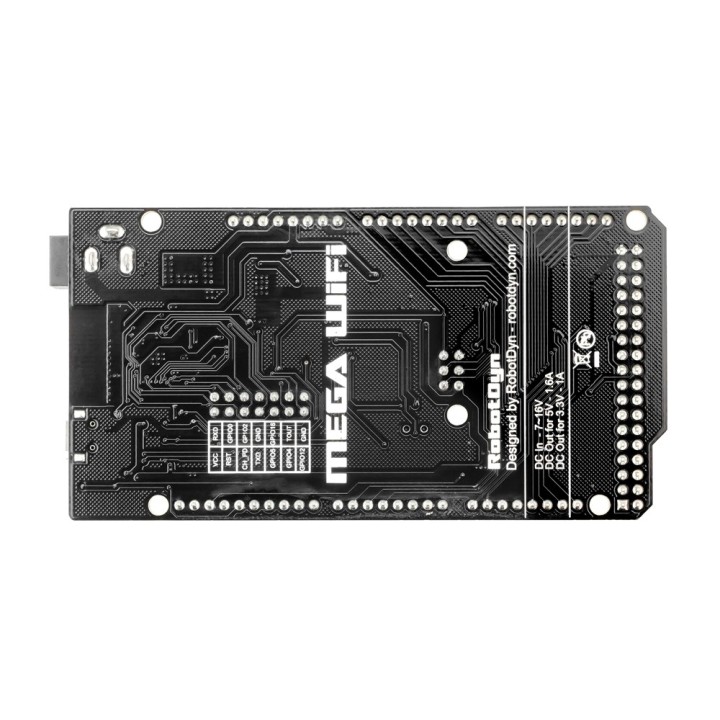

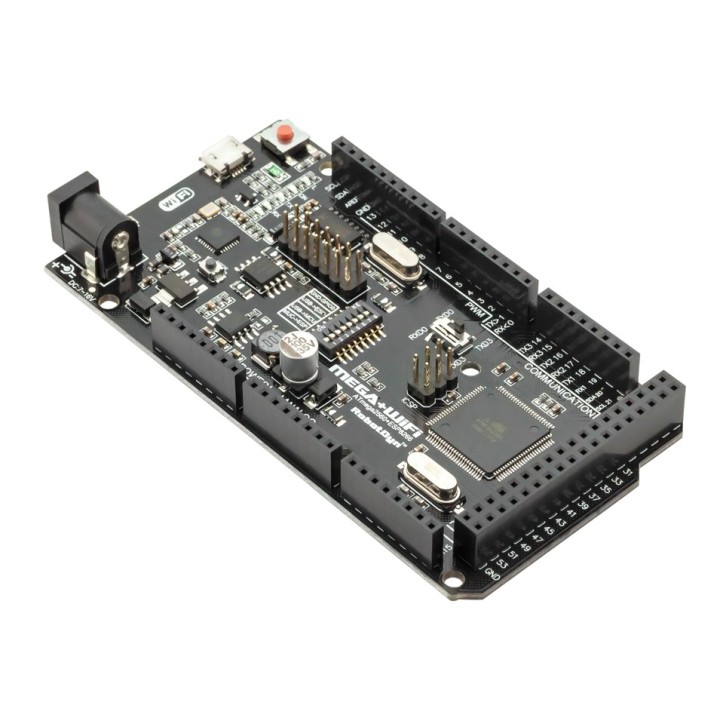

RobotDyn Mega 2560 R3 + Wi-Fi ESP8266

MEGA+WiFi R3 ATmega2560+ESP8266, flash 8MB - плата от RobotDyn, которая включает в себя микроконтроллер ATmega2560 и Wi-Fi контроллер ESP8266, флэш-память 8 Mbit. Это позволяет использовать данный MCU как классическую MEGA, а также как "модернизированную" - вместе с Wi-Fi, который тоже может работать самостоятельно. Распиновка выполнена по схеме Arduino MEGA. Подключить к ПК плату можно с помощью microUSB разъема, обеспечивает подключение USB-UART конвертер CH340 (необходимо установить драйвер). Сама плата в форм-факторе MEGA, что делает ее еще более универсальной для подключения модулей и всевозможных шилдов.

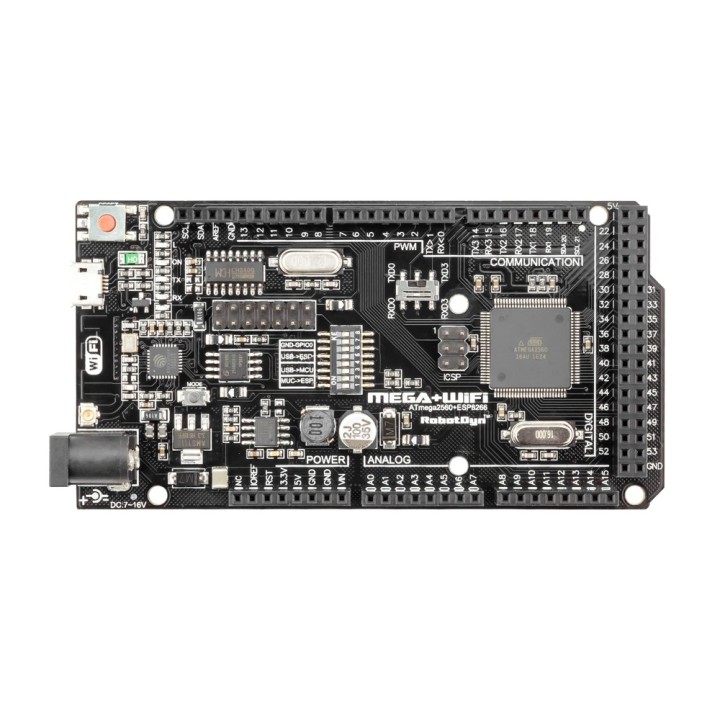

На плате установлен 8-пиновый переключатель режимов работы модулей.

1 2 3 4 5 6 7 8 CH340 <-> ESP8266 (upload sketch) OFF OFF OFF OFF ON ON ON не используется CH340 <-> ESP8266 (connect) OFF OFF OFF OFF ON ON OFF не используется CH340 <-> ATmega2560 (upload sketch) OFF OFF ON ON OFF OFF OFF не используется CH340 <-> Mega2560 COM3 connect to ESP8266 ON ON ON ON OFF OFF OFF не используется ATmega2560+ESP8266 ON ON OFF OFF OFF OFF OFF не используется Модуль работают независимо OFF OFF OFF OFF OFF OFF OFF не используется

USB конвертер CH340G подключён к RX0/TX0 ATmega2560. ESP8266 подключён к RX3/TX3 ATmega2560. Важно при программировании модуля ESP8266 нажать кнопку "Режим". После выбора режима работы можно приступать к работе с IDE.

Технические характеристики

• Микроконтроллер: ATmega2560
• USB-UART конвертер CH340G (тактовая частота 12MHz)
• Wi-Fi контроллер: ESP8266
• Флэш-память: 8 Mbit
• Рабочее напряжение: 5V
• Входное напряжение: 6 - 12V
• Входное напряжение (рекомендуемое): 7 - 9V
• Цифровые каналы ввода/вывода: 54 (из которых 14 обеспечивают вывод ШИМ)
• Аналоговые каналы ввода: 16
• SPI, I2C, UART (4 шины)
• Постоянный ток через вход/выход: 40 mA
• Постоянный ток для вывода 3.3 В: 50 mA
• ППЗУ (Flash Memory): 256 КБ из которых 8 КБ используется загрузчиком
• ОЗУ (SRAM): 8 КБ
• ПЗУ (EEPROM): 4КБ
• Тактовая частота: 16MHz
• Вес: 37g.
