DFRduino M0

DFRduino M0 - это качественный 32-разрядный микроконтроллер на базе ARM Cortex-M0, который поддерживает логику 5V от DFRobot. DFRduino M0 выполнен в формфакторе UNO, но имеет больше памяти для программ, больше оперативной памяти и более высокую частоту процессора: 72MHz! Оснащен microUSB портом и 2 аппаратными последовательными портами (31 цифровой и 6 аналоговых контактов). Кроме того, DFRduino M0 порадует наличием I2S интерфейса, что позволит воспроизводить музыку.

Обратите внимание! DFRduino M0 полностью отличается от официального микроконтроллера Arduino M0. Для получения подробной информации советуем посетить wiki производителя.

Технические характеристики

• Контроллер: Nuvoton NUC123ZD4AN0 (Cortex M0)
• Тактовая частота: 72MHz
• Рабочее напряжение: 5V
• Рекомендуемое входное напряжение: 7V - 12V
• Предельное входное напряжение: 6V - 20V
• Цифровые каналы ввода/вывода: 31
• Аналоговые каналы ввода: 6
• ОЗУ (SRAM): 20KB
• ППЗУ (Flash Memory): 68KB (из которых 12КБ выделено загрузчику, 55KB используется в области кода пользователя, 1KB используется EEPROM)
• ПЗУ (EEPROM): 1КБ
• SPI: 1 порт (D14, D15, D16)
• IIC / I2C: 1 порт (D2, D3)
• Последовательный порт USB: 1 (последовательный)
• Физический последовательный порт: 2 (Serial1, Serial2) / Serial1 0 (Rx1) и 1 (Tx1), Serial2 24 (Rx2) и 25 (Tx2)
• Интерфейс Xbee: 1 (Serial1)

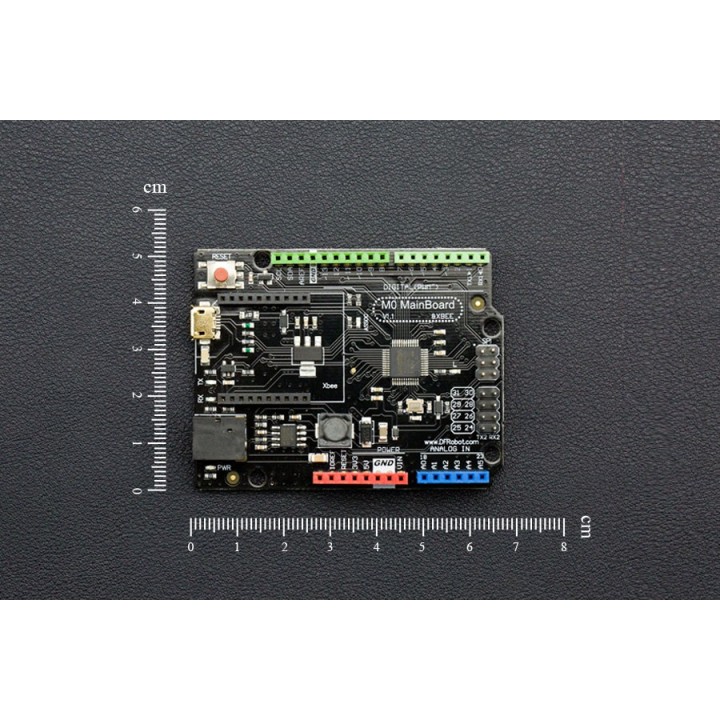

• Габариты: 68 x 53 mm
• Вес: 30g.

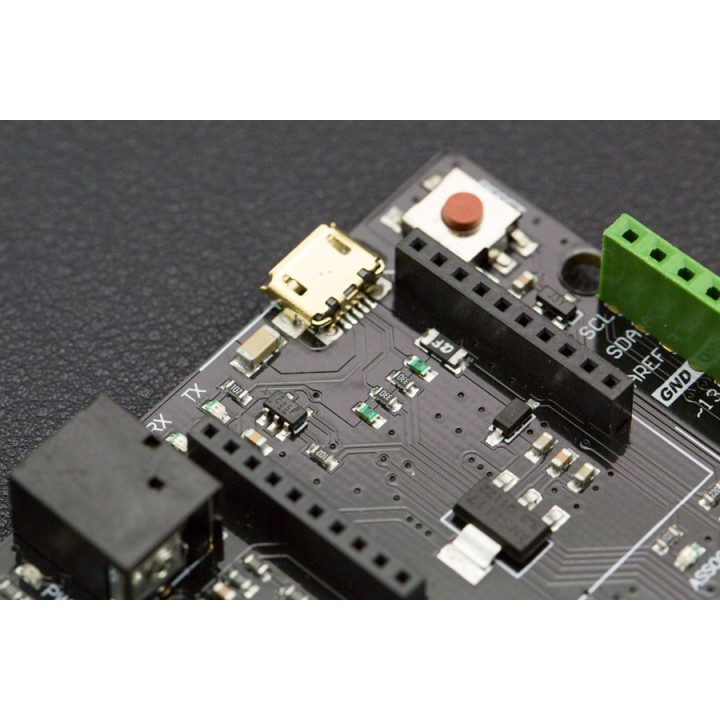

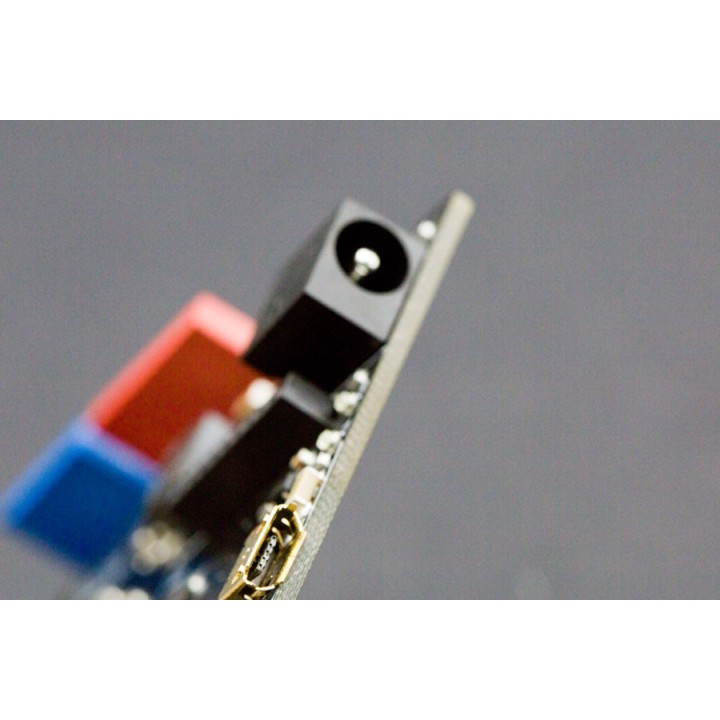

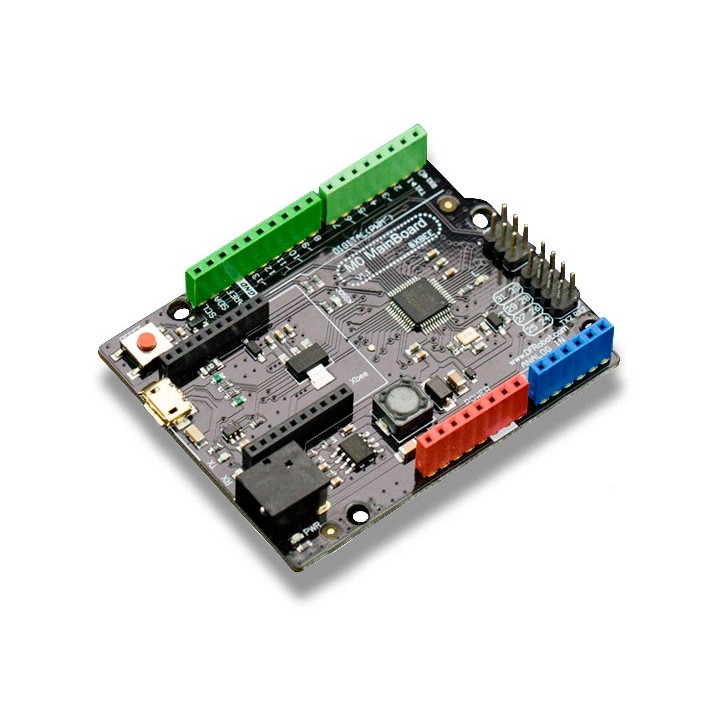

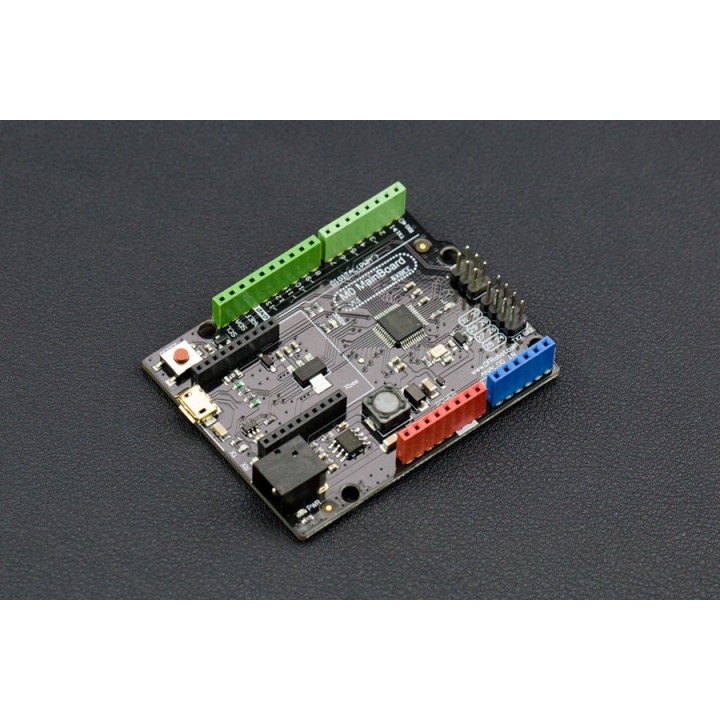

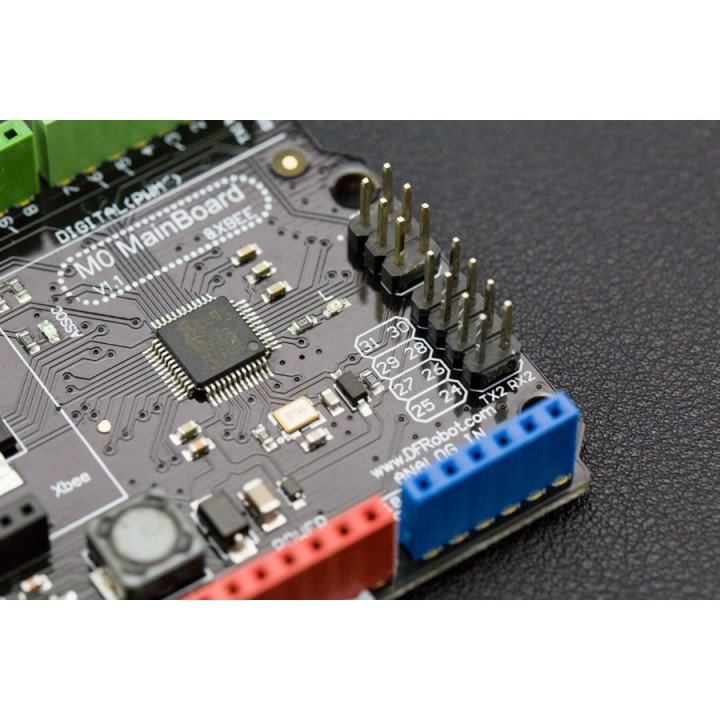

Расшифровка фото USB порт для питания и программирования Порт для питания от внешнего БП или аккумулятора 7V - 12V Цифровые каналы ввода/вывода: D0 ~ D13 (совместимы с Arduino Leonardo) Цифровые каналы ввода/вывода: D24 ~ D31 SPI интерфейс: D14, D15, D16 (мультиплексируемые) Аналоговые каналы ввода: A0 ~ A5 (D18 ~ D23 мультиплексируемые) MCU: NUC123LD4AN0 Xbee Socket: Serial1, поддержка беспроводного программирования.
