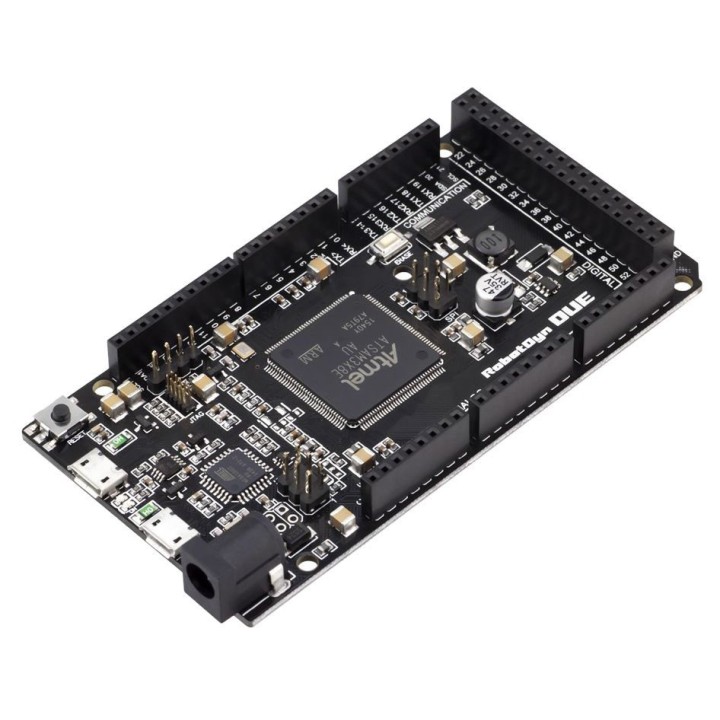

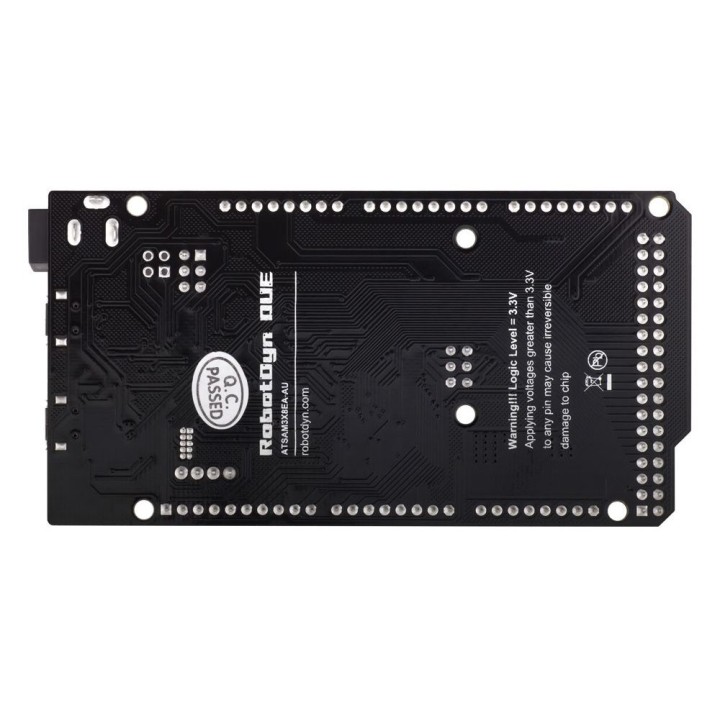

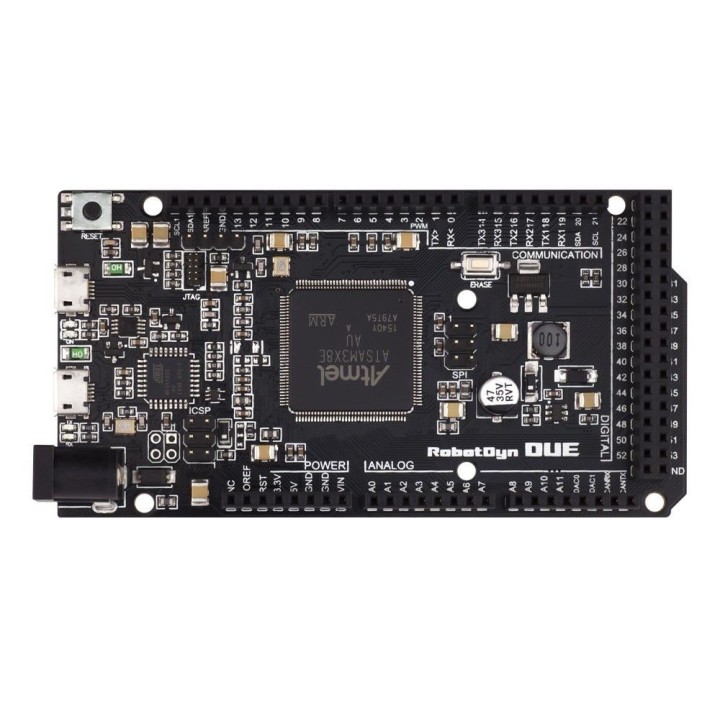

RobotDyn Due

RobotDyn Due - контроллер от RobotDyn, который работает на базе 32-битного процессора Atmel SAM3X8E ARM Cortex-M3. Флеш-память SAM3X составляет 512 КБ (2 блока по 256 КБ) для хранения программ. Связь с ПК возможна благодаря установленному ATmega16U2, предоставляющей виртуальный COM порт для программ на подключенном компьютере. RobotDyn Due имеет 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания,  разъем SPI, разъем JTAG. Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки.  Due совместим со всеми платами расширения Arduino, работающими от 3.3V.

Обратите внимание! RobotDyn Due, в отличии от других плат Arduino, работает от 3.3V. Максимальное напряжение, которое выдерживают вход/выходы составляет 3.3V. Подав более высокое напряжение, например,5V, на выводы Arduino Due, можно повредить плату.

Технические характеристики

• Микроконтроллер Atmel SAM3X8E ARM Cortex-M3
• Рабочее напряжение: 5V: 3.3V
• Входное напряжение (рекомендуемое): 7 - 12V
• Цифровые каналы ввода/вывода: 54 (из которых 12 обеспечивают вывод ШИМ)
• Аналоговые каналы ввода: 12
• Аналоговые входы: 12
• Аналоговые выходы: 2 (ЦАП)
• Постоянный выходной ток на всех входах/выходах: 50 mA
• Постоянный ток через вывод 3.3V: 800 mA
• Постоянный ток через вывод 5V: 800 mA
• ППЗУ (Flash Memory): 512КБ доступно всего для пользовательских приложений
• ОЗУ (SRAM): 96 Б (два банка: 64КБ и 32КБ)
• Тактовая частота 84MHz.
