Raspberry Pi Compute Module 5

Compute Module 5 дозволяє вбудувати обчислювальну платформу Raspberry Pi 5 у власний пристрій: контролер, мережевий шлюз, компактний сервер або систему з камерою. Процесор, оперативна пам'ять і основні інтерфейси розміщені на модулі розміром 55 × 40 мм. Живлення та периферія підключаються через два 100-контактні роз'єми до плати-носія.

Переваги CM5 для вбудованих пристроїв

• Компактний обчислювальний модуль: плата 55 × 40 мм містить процесор, RAM та основні інтерфейси Raspberry Pi 5. На модулі немає високих стандартних роз'ємів USB, HDMI та Ethernet, тому його зручно інтегрувати у власну електроніку. Розміри готового пристрою залежать також від плати-носія, охолодження та живлення; офіційна CM5 IO Board призначена насамперед для розробки й має розміри 160 × 90 мм.
• Роз'єми під ваш проєкт: на власній платі-носії можна вивести лише потрібні інтерфейси й розташувати роз'єми відповідно до корпусу. Наприклад, залишити живлення, Ethernet і підключення датчиків для шлюзу або камеру, дисплей і кнопки для портативного пристрою.
• Вбудований накопичувач: версії з eMMC дозволяють зберігати ОС і програми на самому модулі без окремої microSD. Це зручно для пристроїв у закритому корпусі. Версії Lite дають змогу обрати зовнішній накопичувач відповідно до конструкції плати-носія.
• Основа для власного виробу: CM5 бере на себе обчислення та запуск Linux, а плата-носій реалізує живлення, потрібні підключення й додаткову електроніку. Для прототипу можна використати готову сумісну плату, а для серійного пристрою - розробити власну.

CM5 підходить для вбудованих контролерів, промислових шлюзів, систем збору даних, робототехніки та портативних пристроїв. Перевага перед звичайною Raspberry Pi 5 - у гнучкості конструкції, а не у вищій продуктивності процесора. Для портативного пристрою потрібно окремо передбачити акумулятор, схему заряджання, стабілізоване живлення й охолодження.

Для яких проєктів підходить Raspberry Pi CM5

• Розумний будинок та IoT: наприклад, власний шлюз із Home Assistant Container, MQTT та Node-RED для збирання показників датчиків і керування автоматизаціями. Для Zigbee-пристроїв потрібен окремий сумісний координатор.
• Електроніка та системи керування: реєстратор температури, вологості або стану обладнання з програмою на Python і вебінтерфейсом. Датчики підключаються через GPIO, I2C, SPI або UART, виведені на платі-носії; для силових навантажень потрібні відповідні драйвери або релейні модулі.
• Файловий сервер і NAS: наприклад, сховище фотографій, документів та резервних копій із Samba. Для даних можна використати USB-накопичувач або NVMe SSD через сумісну плату-носій. Швидкість доступу залежить від накопичувача, підключення та мережі.
• Пристрої з камерою: наприклад, зчитувач QR-кодів або система контролю зображення з OpenCV. Потрібні сумісна камера, відповідний роз'єм і кабель на платі-носії. Продуктивність обробки залежить від роздільної здатності та алгоритму.

Плата-носій та сумісність

Бездротові версії CM5 мають вбудовану антену та роз'єм для зовнішньої. Для встановлення в металевий корпус варто передбачити окрему сумісну антену. Наявність Wi-Fi/Bluetooth залежить від обраної конфігурації.

Для використання CM5 потрібна плата-носій із підтвердженою підтримкою Compute Module 5. Вона визначає доступні роз'єми, спосіб живлення та підключення накопичувачів. Офіційна Raspberry Pi Compute Module 5 IO Board виводить USB, HDMI, Ethernet, GPIO, інтерфейси камер і дисплеїв та має слот M.2 для NVMe SSD.

Офіційна CM4 IO Board підтримує CM5 з обмеженою функціональністю. Для інших плат, розроблених під CM4, перевіряйте підтримку CM5 у виробника: однаковий форм-фактор не забезпечує роботу всіх інтерфейсів.

Якщо для проєкту потрібна плата зі стандартними роз'ємами без окремої плати-носія, зверніть увагу на Raspberry Pi 5 Model B.

Що потрібно для запуску

• Живлення: сам модуль потребує стабілізованих 5 В; блок і спосіб підключення обираються за вимогами плати-носія. Для офіційної CM5 IO Board рекомендований Raspberry Pi 27W USB-C Power Supply з режимом 5,1 В / 5 А. За живлення 5 В / 3 А на цій платі доступний струм для USB-периферії обмежується до 600 мА.
• Охолодження: для тривалого навантаження передбачте сумісний радіатор та, за потреби, обдув. За високої температури процесор знижує частоту, що впливає на продуктивність.
• Накопичувач: для Lite можна використати microSD у слоті сумісної плати-носія. Також можливе використання USB-накопичувача або NVMe SSD за підтримки плати та налаштувань завантажувача. Слот microSD на офіційній CM5 IO Board працює лише з Lite.
• Операційна система: використовуйте актуальний образ Raspberry Pi OS з підтримкою CM5. Для роботи з 16 ГБ RAM та сучасними ARM64-застосунками обирайте 64-бітну систему.

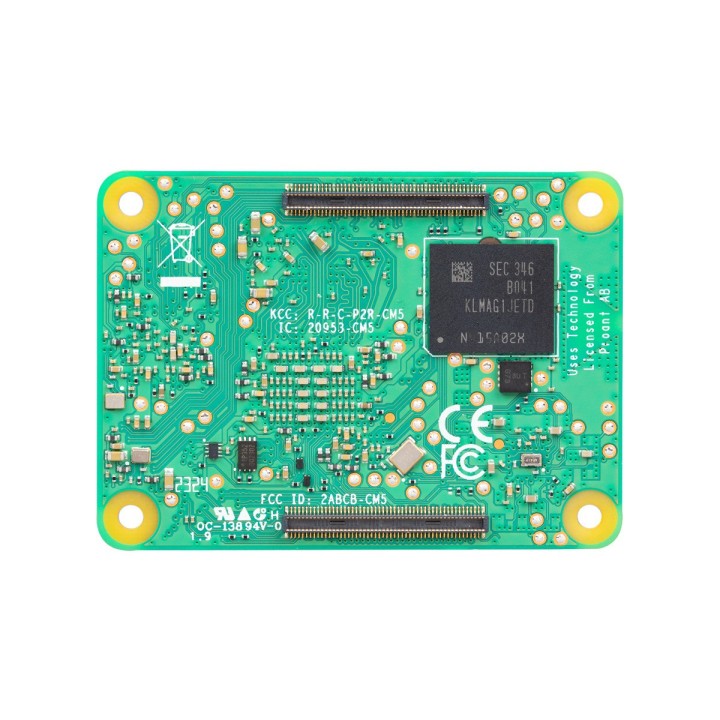

Для запису системи в eMMC модуль підключають до комп'ютера через USB-порт програмування плати-носія. Актуальна утиліта rpiboot у режимі Mass Storage Gadget відкриває накопичувач для запису через Raspberry Pi Imager. Порядок встановлення перемички та підключення кабелю перевіряйте в інструкції своєї плати-носія.

Технічні характеристики

Наведені нижче можливості модуля доступні через плату-носій; набір фізичних роз'ємів залежить від її конструкції.

Комплектація

Raspberry Pi Compute Module 5 обраної конфігурації - 1 шт.

Плата-носій, блок живлення, охолодження, зовнішні накопичувачі, камера, антена та кабелі купуються окремо.

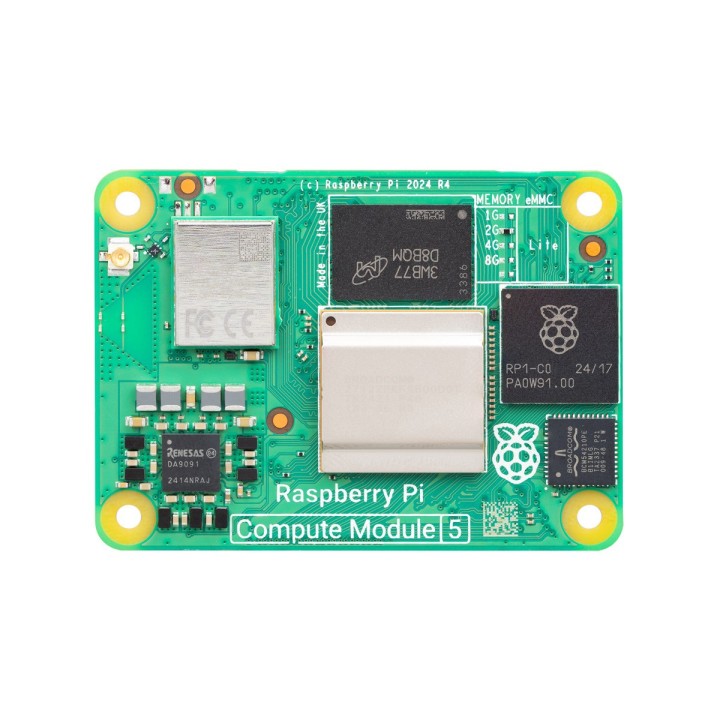

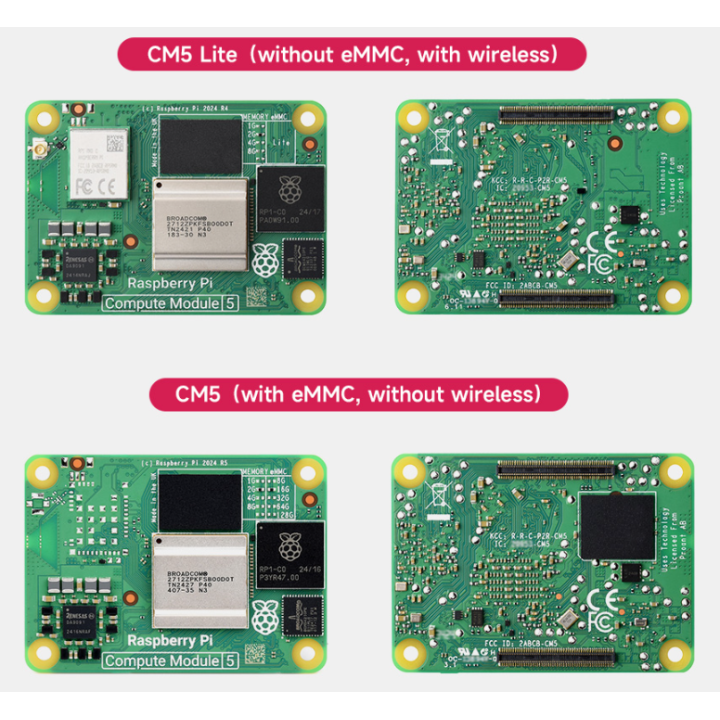

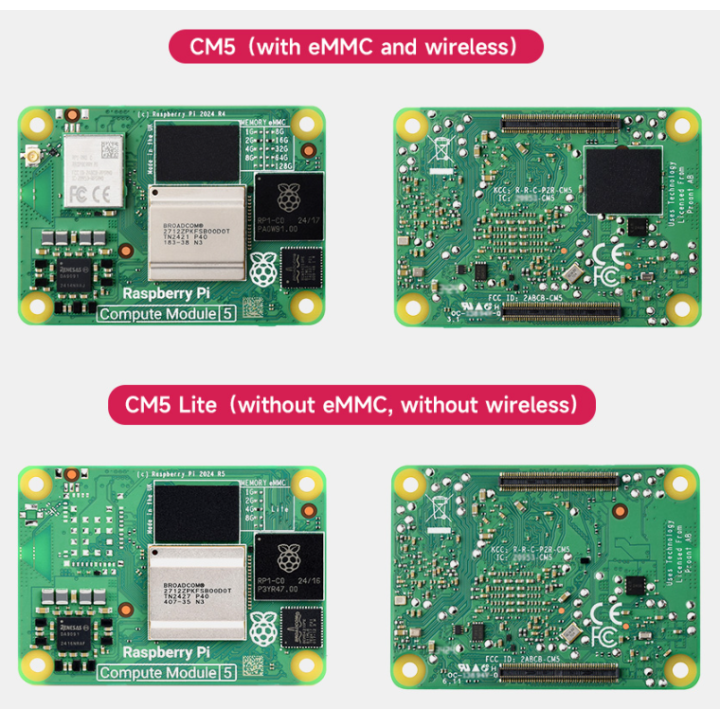

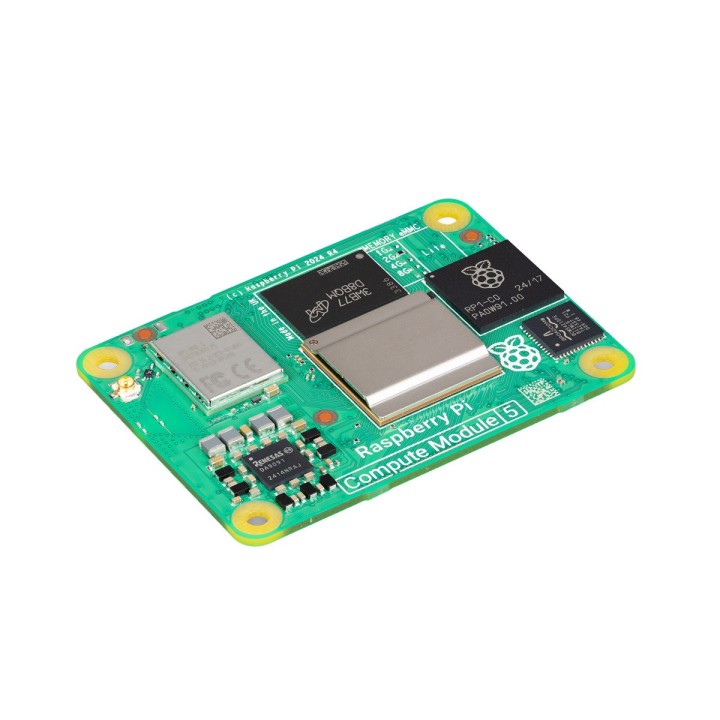

У галереї показано різні версії CM5 та приклад фірмової упаковки. Наявність eMMC і Wi-Fi/Bluetooth та обсяг пам’яті визначаються обраною конфігурацією.
