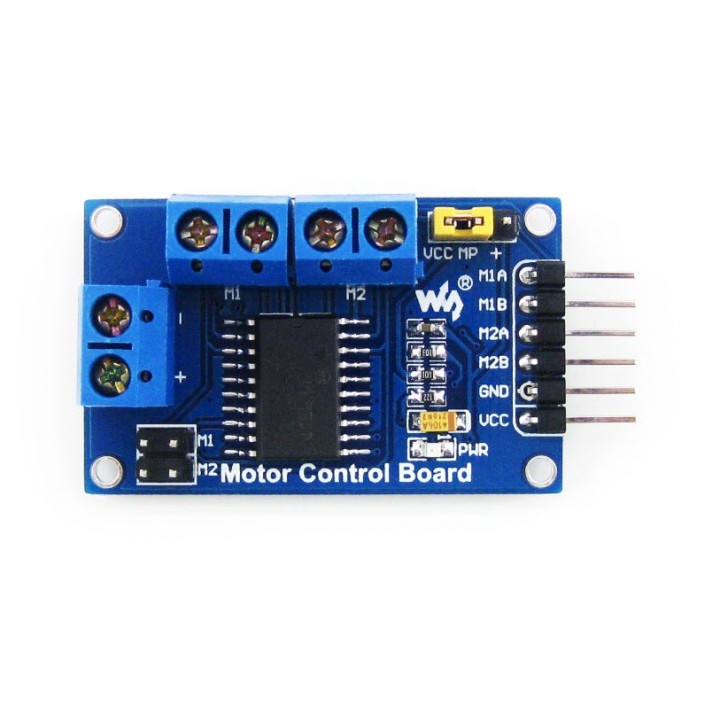

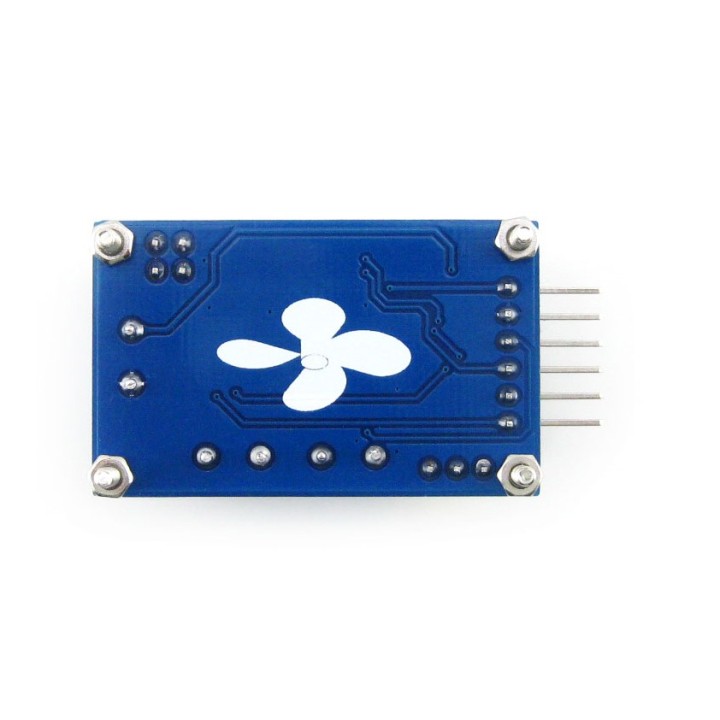

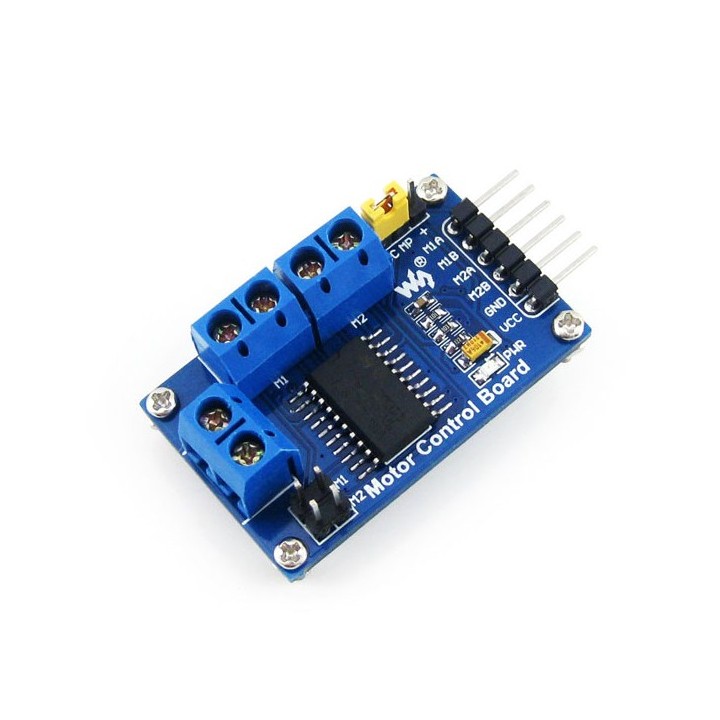

Motor Control Board Зображення
Motor Control Board
Price:
162 ₴
Без податку
Очікується
Motor Control Board - це плата керування DC моторами та кроковими двигунами від Waveshare. Дозволяє керувати двома DC моторами або одним кроковим двигуном. H-мостом є мікросхема L293D.
Motor Control Board - чудове рішення для простих міні проектів, де потрібен драйвер мотора. Якість плати, наявність документації та відомий бренд - гарантія якості Ваших майбутніх проектів!
Motor Control Board - це плата керування DC моторами та кроковими двигунами від Waveshare. Дозволяє керувати двома DC моторами або одним кроковим двигуном. Керувати швидкістю та напрямком обертання мотора за допомогою логічних сигналів MCU дозволяє так званий H-міст. Додаткову інформацію можна знайти на wiki виробника.
Технічні характеристики
- H-мостом є мікросхема L293D
- Дозволяє керувати двома DC моторами або одним кроковим двигуном
- Вихідний струм 600mA (пік 1.2А) на міст
- Захист від електростатичного розряду
- Робоча напруга 5V, напруга двигуна 4.5V - 36V
- Просте підключення двигунів та живлення, вихід через гвинтові клеми
- Габарити: 43х27 mm
- Розмір монтажних отворів: 2mm

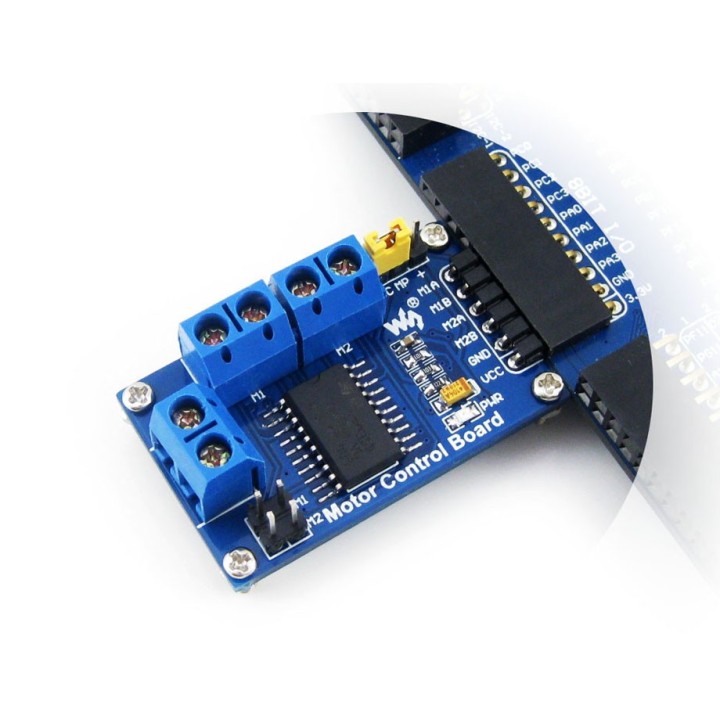

Використання та підключення
- M1A / M1B: підключається до цифрового IO MCU, керування обертанням двигуна 1
- M2A / M2B: підключається до цифрового IO MCU, керування обертанням двигуна 2
- GND: земля
- VCC: джерело живлення 5V
| M1A / M2A | M1B / M2B | М1 / М2 |
|---|---|---|
| 1 | 0 | Проти годинникової стрілки / за годинниковою стрілкою |
| 0 | 1 | За годинниковою стрілкою / проти годинникової стрілки |
| 1 | 1 | Стоп |
| 0 | 0 | Стоп |
Зверніть увагу! Напрямки обертання двигуна залежать від з'єднань.
Вкладення
- Schematic Motor Control Board — 83.74KB
- Інформація Motor Control Board — 215.79KB
Характеристики
| Артикул | 1501 |
| Бренд | Waveshare |
| Призначення | Силові |
