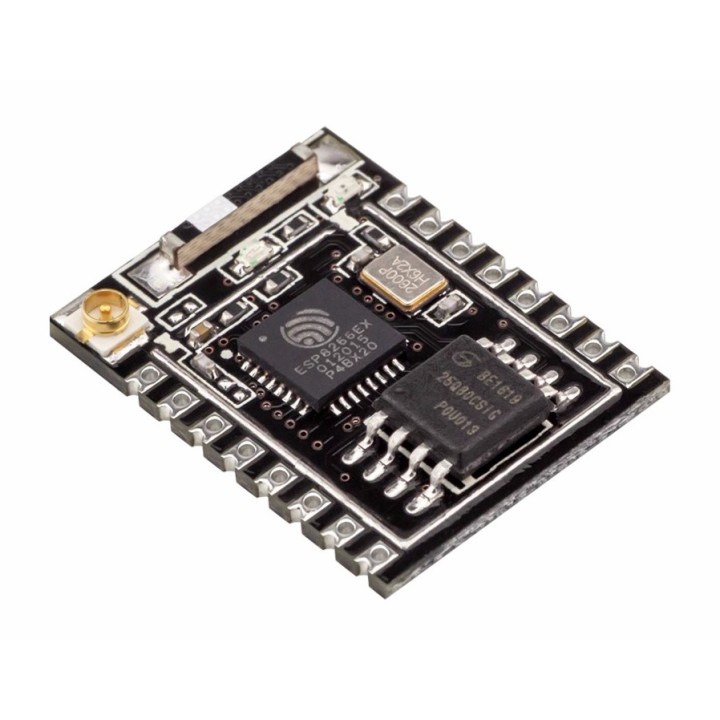

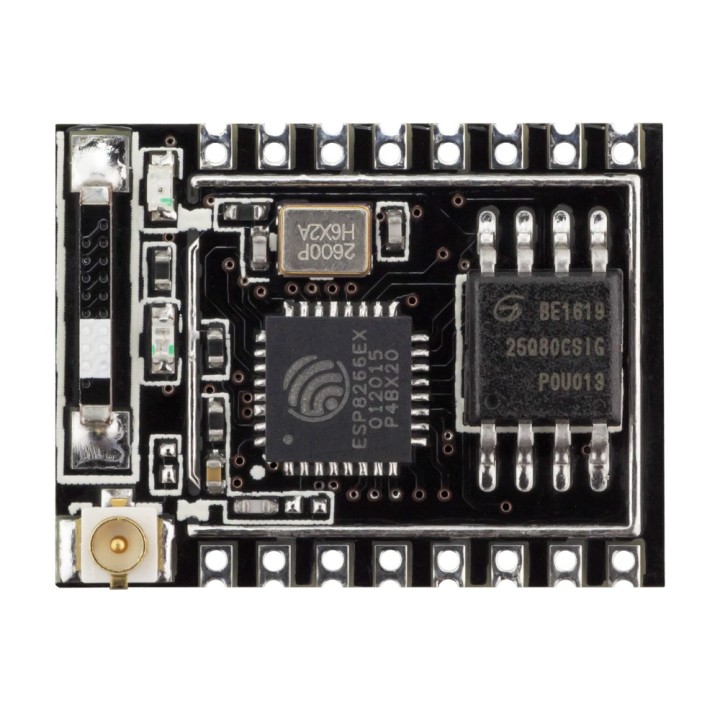

WIFI модуль ESP-07, ESP8266, 8Mb RobotDyn

WIFI module ESP-07, ESP8266, 8Mb - це Wi-Fi модуль від RobotDyn на базі однокристальної системи ESP8266 модифікації ESP-07, яка характеризується наявністю SMD-антени, роз'ємом для підключення зовнішньої антени, виведені 9 пінів GPIO. Wi-Fi модуль ESP8266 - повноцінний 32-бітний мікроконтролер зі своїм набором GPIO, у тому числі SPI, UART, I2C.

Основне призначення модулів ESP8266 - IoT проекти, створення мобільних пристроїв. Крім того, ESP8266 має достатню обчислювальну потужність і пам'ять, щоб працювати з різними датчиками та іншими пристроями, які легко можуть бути підключені до його порту GPIO.

Модуль ESP8266 може використовуватися двома способами:

1. Спільно з мікроконтролером або ПК, який буде керувати модулем по UART за допомогою AT-команд
2. Як повністю самостійний пристрій.

Зверніть увагу! Модуль ESP8266 не підтримує роботу з логічними рівнями 5V, тому вам знадобиться спеціальний конвертер. Не підключайте модуль напряму до кола з напругою 5V.

Технічні характеристики

• Робоча напруга: 3.3V
• SoC ESP8266, частота 80MHz
• Модифікація ESP-07
• 8Mb вбудованої флеш-пам'яті
• Підтримка стандартів 802.11 b/g/n
• Підтримка технології Wi-Fi Direct (P2P), soft-AP
• Вбудований TR перемикач, balun, LNA, підсилювач потужності і відповідність мережі
• Вбудований PLL, регулятори і система керування живленням
• Підтримка диверситі антен
• SDIO 2.0, SPI, UART
• STBC, 1×1 MIMO, 2×1 MIMO
• Агрегація A-MPDU & A-MSDU з 4μs захистом
• Пробудження і відправлення пакетів за час до 22 мс
• Споживання в режимі Standby до 1.0 мВт (DTIM3)
• Максимальний споживаний струм: 220mA

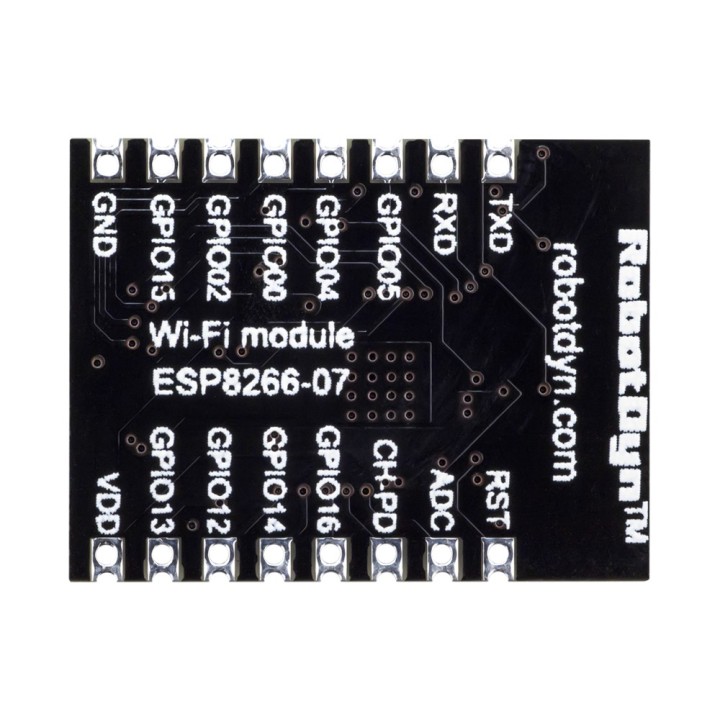

• Виведено 9 пінів GPIO
• SMD-антена
• Роз'єм для підключення зовнішньої антени
• Вага: 1.6g.
