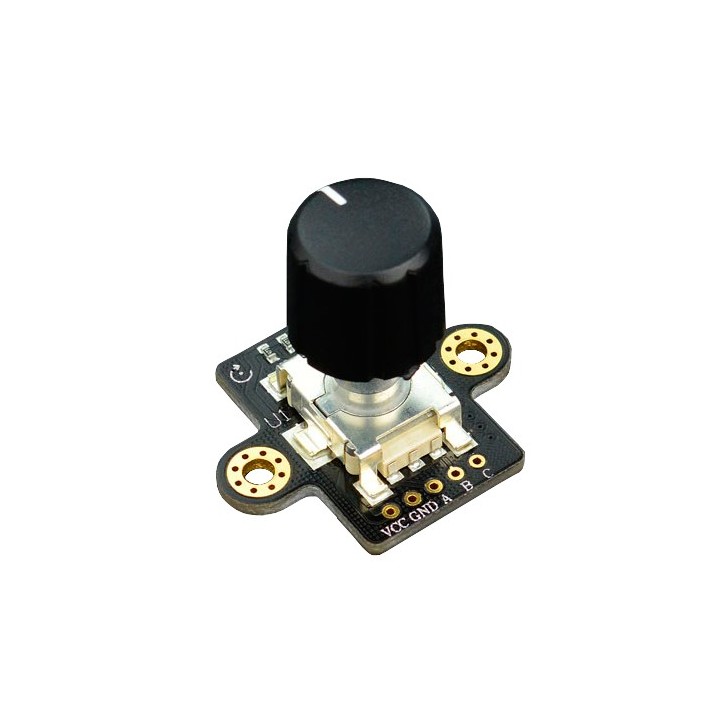

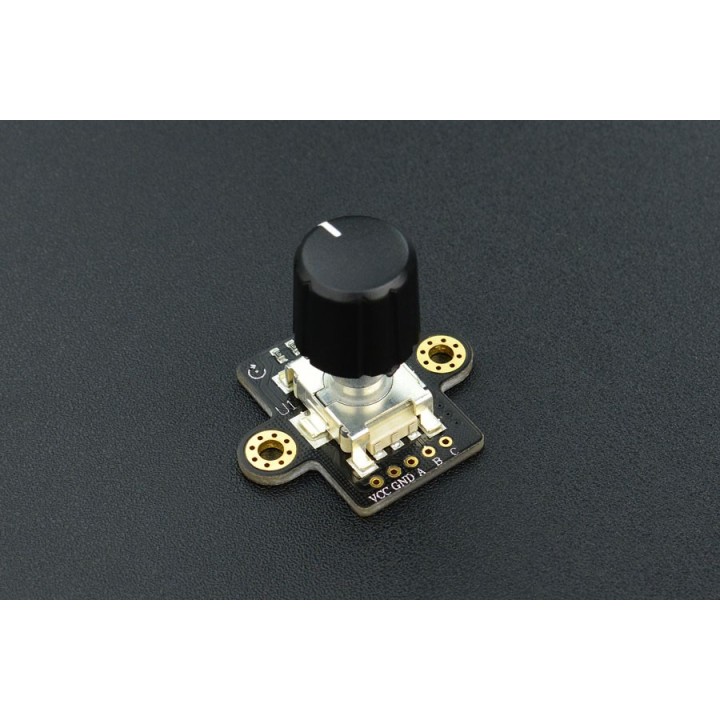

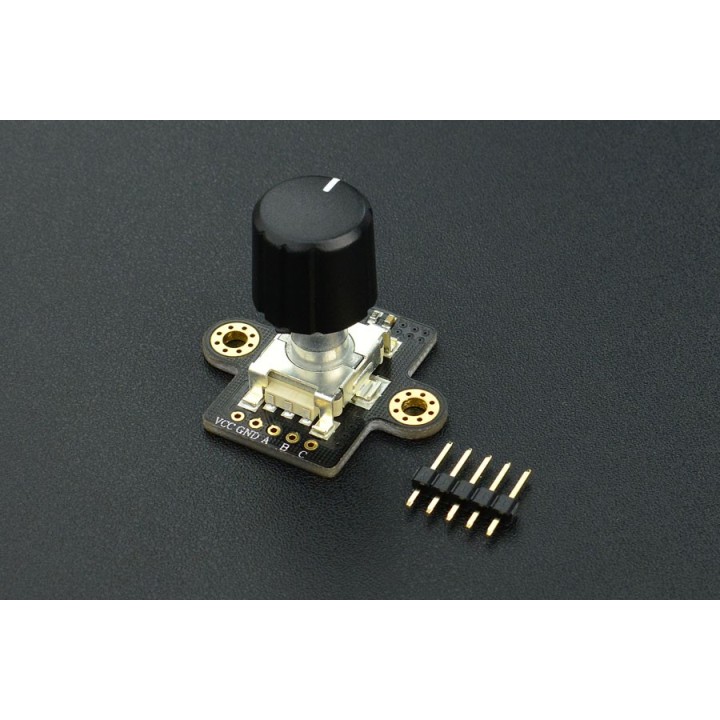

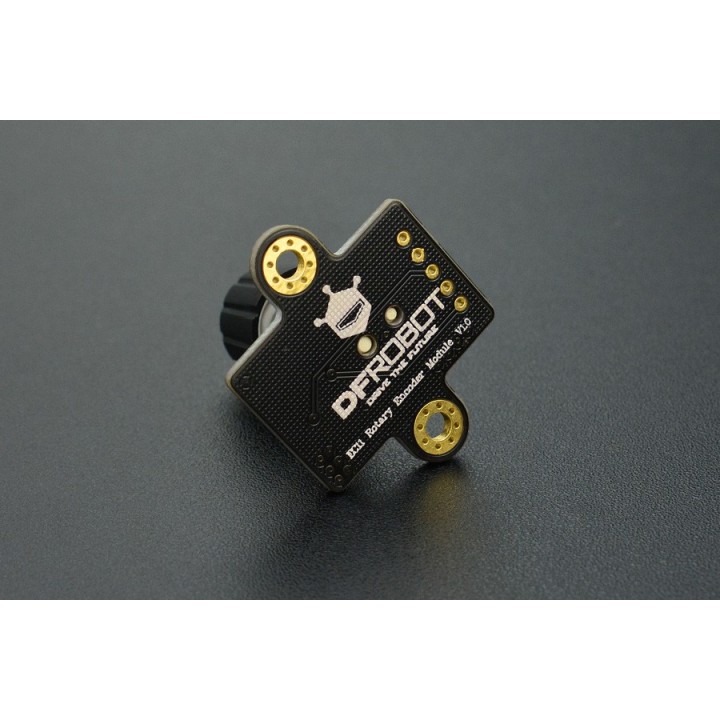

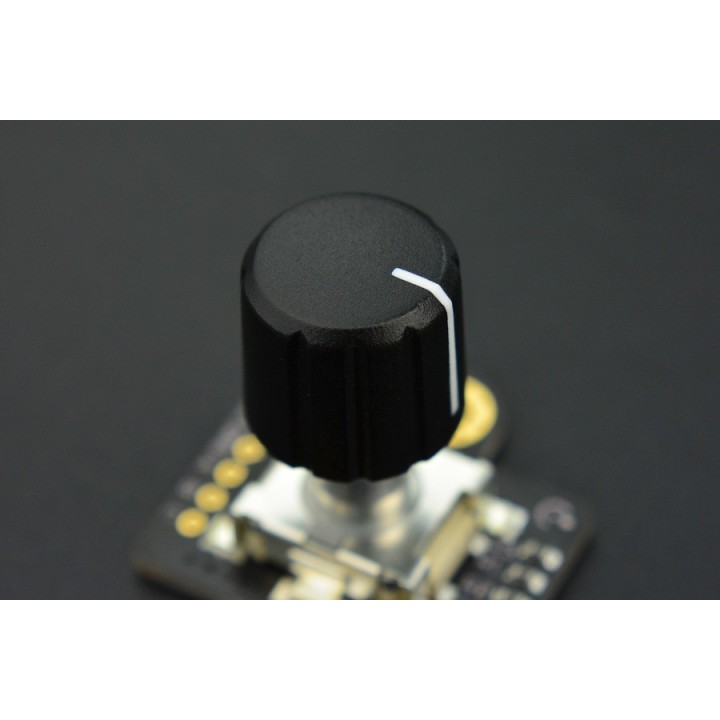

Модуль Энкодер EC11 DFRobot

EC11 Rotary Encoder Module - это качественный модуль энкодер от DFRobot на базе энкодера EC11, который обеспечивает вращение 360° и генерирует 15 импульсов на 1 оборот, используемые для плавной регулировки (звука, скорости, положения и т.д.). Модуль прост в использовании, имеет удобные "ушки" для крепления. Подробная информация на wiki производителя.

Технические характеристики

• Рабочее напряжение: 3.3V - 5V
• Полный угол поворота: 360° (без остановки)
• Количество импульсов: 15
• Продолжительность вращения: 30000 ± 200 циклов
• Сопротивление контактов: ≤ 100mΩ
• Сопротивление изоляции: 10MΩ или более
• Осцилляция: <10ms
• Рабочая температура: от -30°C до +80°C

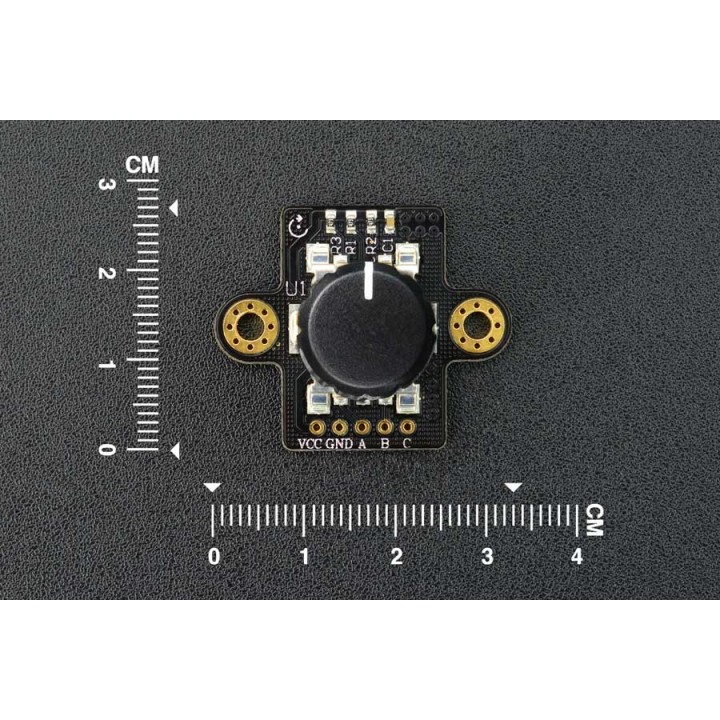

• Размер модуля: 33.8x22.4 mm
• Вес: 14g.

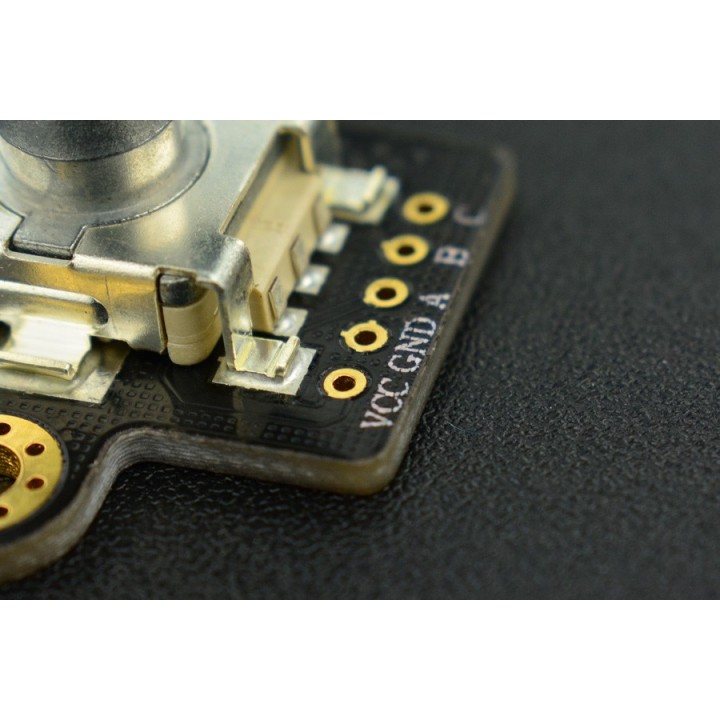

Обозначение контактов VCC - 3.3V - 5V GND - земля A - фаза энкодера A B - фаза энкодера B C - кнопка
