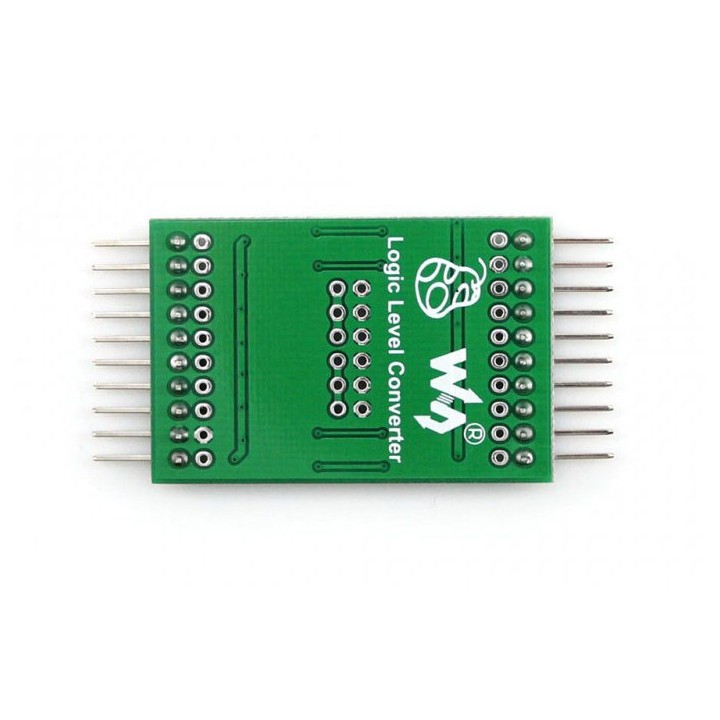

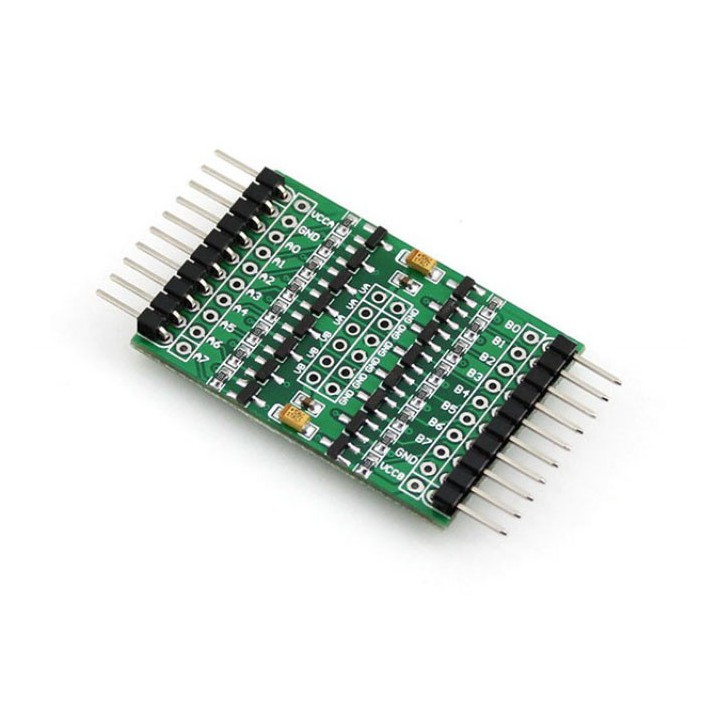

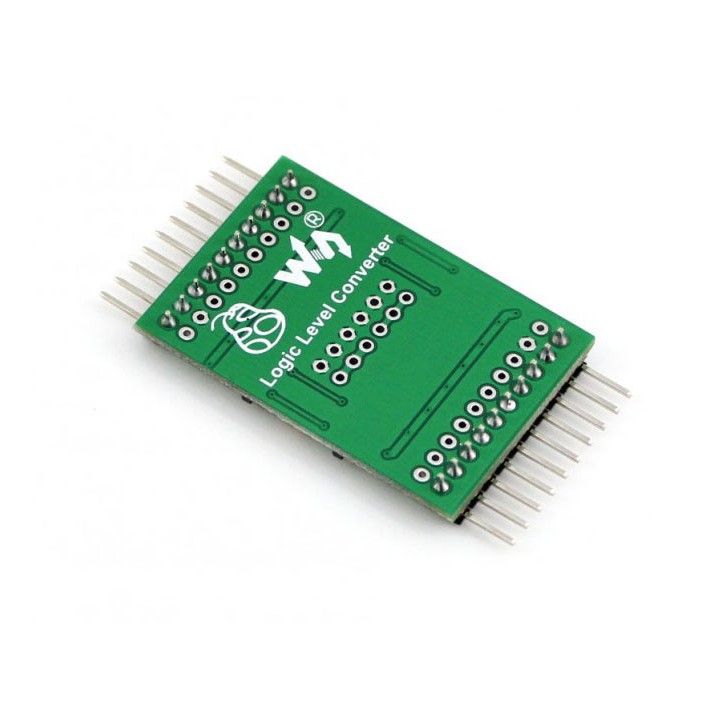

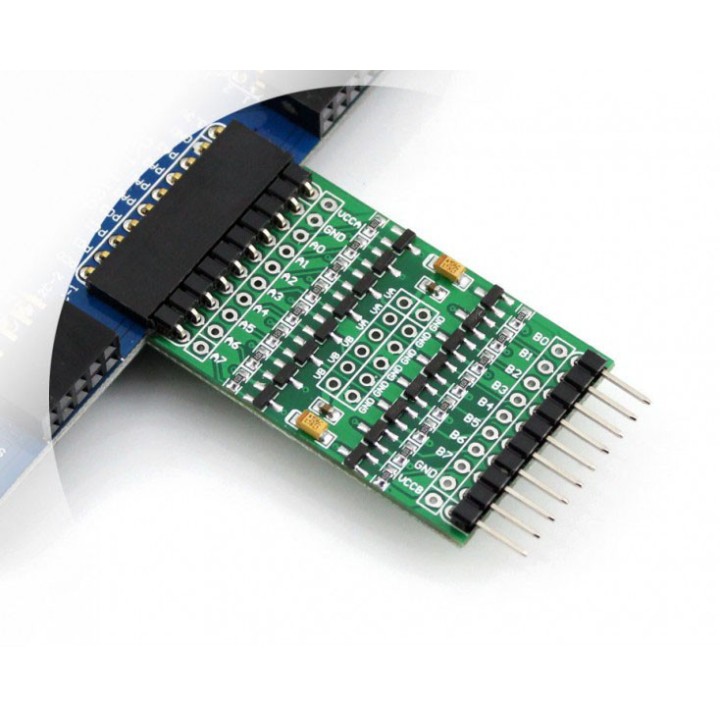

Конвертер логічних рівнів Waveshare

Logic Level Converter - це 8-канальний автоматичний двонаправлений шинний трансивер логічних рівнів від Waveshare, що транслює різні рівні напруг між Ax і Bx. Модуль здатний перетворити сигнали з 1.8V до 6V і навпаки, а його 4 пари входів достатньо для більшості можливих варіантів перетворення.

Детальна інформація на wiki виробника.

Технічні характеристики

• 8-канальний автоматичний двонаправлений транслятор різних логічних рівнів
• 4 пари входів для підключення різних джерел живлення забезпечують більшість можливих варіантів перетворення
• Танталові конденсатори для фільтрації живлення для забезпечення стабільності
• Рівні напруг: від 1.8V до 6V
• Габарити: 31.6 x 25.4 mm.

Для використання плати, наприклад, у випадку трансляції рівнів 3.3V і 5V необхідно діяти таким чином:

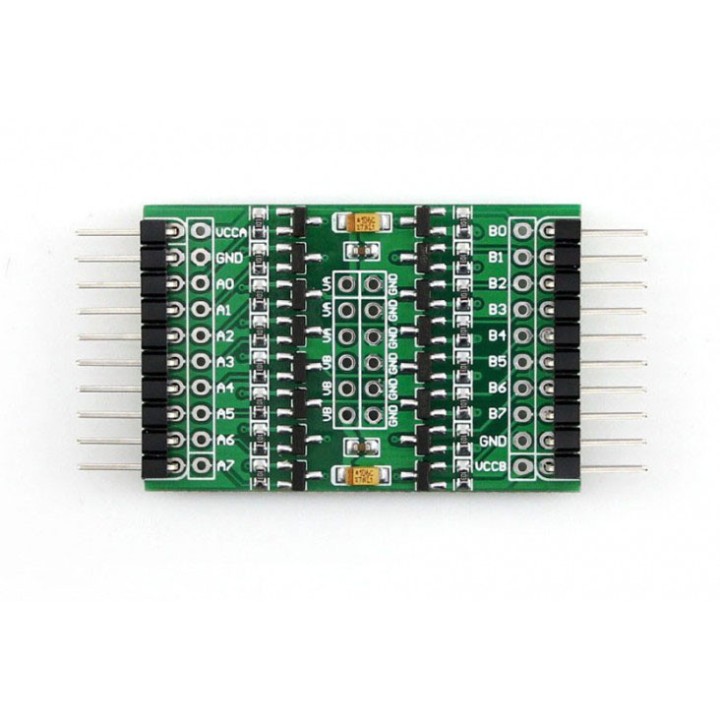

• VCCA/ VA підключити до джерела живлення 3.3V
• VCCB/ VB підключити до джерела живлення 5V
• GND підключити до негативних полюсів відповідних джерел живлення, обидва джерела живлення повинні мати спільну землю
• Коли на вході Ax присутній TTL сигнал з рівнем 3.3V, на Bx отримаємо TTL сигнал з вихідним рівнем 5V
• При використанні Bx як входу сигналу TTL рівня 5 В, на Ax отримаємо TTL 3.3V
• Жодного керування напрямком передачі не потрібно.
