ZigBee-модуль Core2530 (B) Waveshare

Бездротовий UART і власні ZigBee-пристрої

Модуль підходить для передавання даних між контролерами, наприклад у телеметрії, мережах датчиків або навчальних проєктах. З прошивкою Waveshare обмін і налаштування виконуються через UART: доступні широкомовне передавання, зв’язок між двома вузлами та надсилання вибраній групі адресатів. Для керування можна використовувати AT-команди з мікроконтролера, власної програми або послідовного термінала; утиліта ZBSCOMM є одним із варіантів налаштування з ПК.

Для власної логіки роботи можна розробити іншу прошивку для CC2530. Це потребує інструментів розробки та знання протоколу; для низькорівневого програмування й відновлення завантажувача використовується CC Debugger, який купується окремо.

Ролі в мережі та перший запуск

• Coordinator створює мережу, обирає канал і PAN ID.
• Router приєднується до мережі та передає дані інших вузлів. Ця прошивка встановлена виробником за замовчуванням.
• End Device обмінюється даними через батьківський вузол, підтримує режим сну та може використовувати батарейне живлення.

Координатор і роутер потребують постійного живлення. Для демонстраційної мережі Waveshare потрібні дві плати з відповідними прошивками. Вбудований Bootloader дозволяє завантажувати сумісну прошивку через UART. Спосіб входу в цей режим залежить від версії завантажувача - звіряйте його з документацією виробника.

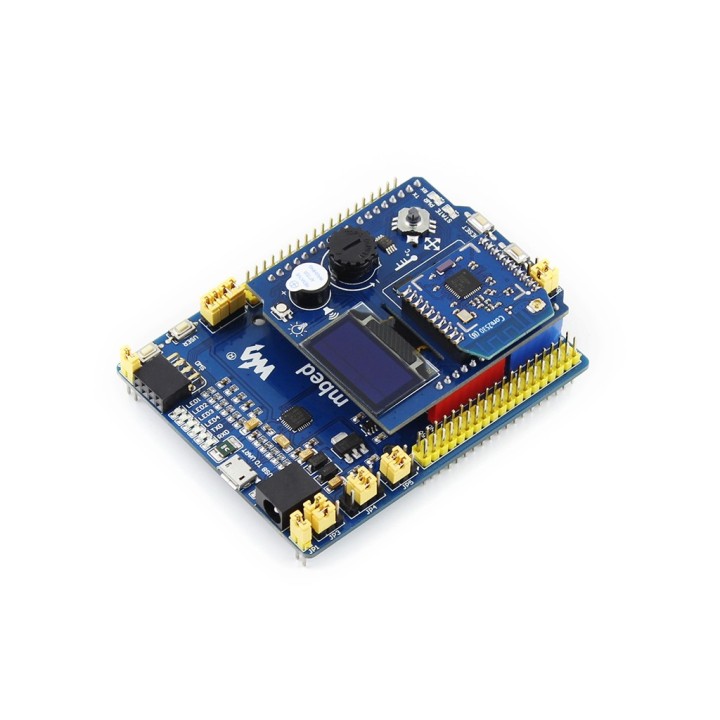

Підключення та сумісність

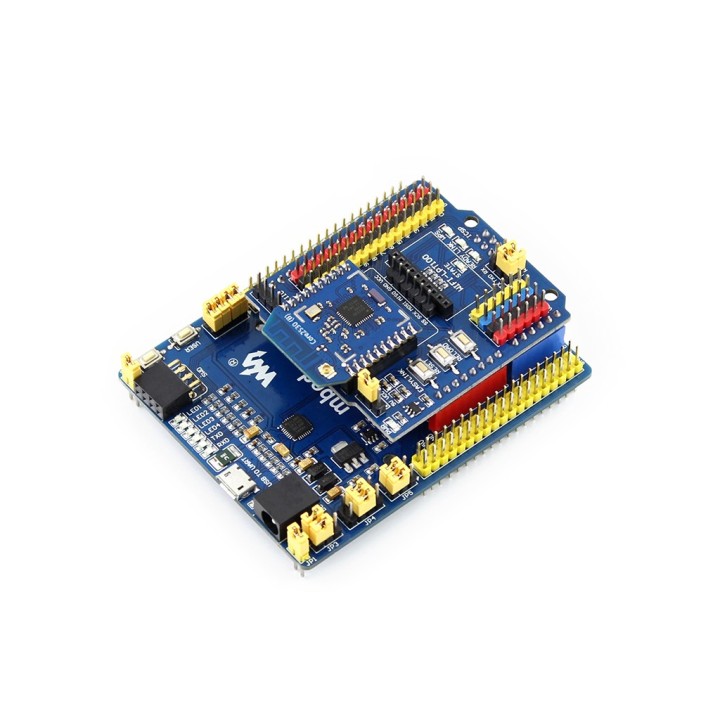

Потрібні стабілізоване живлення 2-3,6 В і UART з відповідними логічними рівнями. Для роботи з ПК використовуйте сумісну XBee USB-плату або USB-UART адаптер з логікою 3,3 В та належним підключенням живлення, TX, RX і GND. Не подавайте 5 В безпосередньо на модуль. Сумісність із XBee стосується апаратного інтерфейсу; підтримку конкретної мережі або готових ZigBee-пристроїв визначає прошивка.

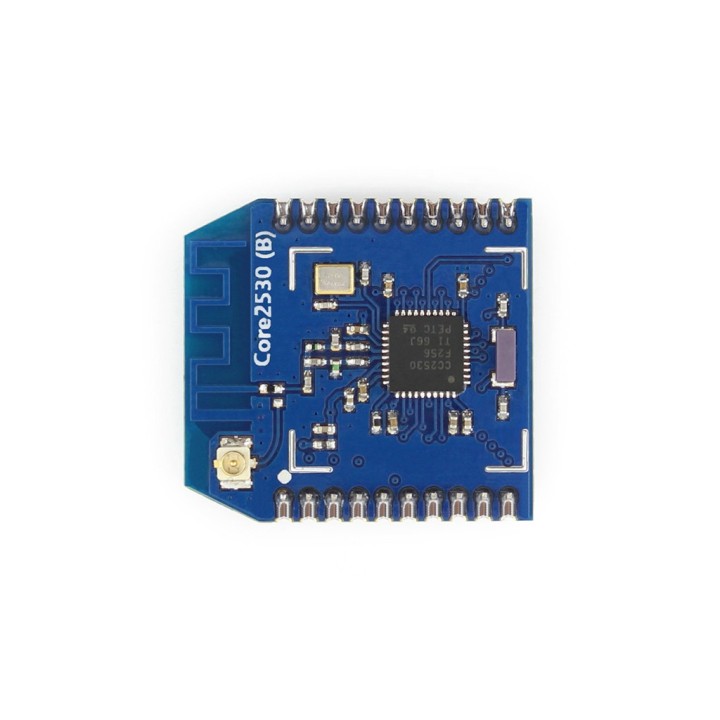

Для зовнішньої антени потрібна модель 2,4 ГГц, 50 Ом з роз’ємом IPEX. За інструкцією Waveshare необхідно перепаяти перемичку 0 Ом у положення зовнішньої антени. Простого приєднання антени недостатньо.

Технічні дані

• Мікросхема: CC2530F256RHAR, ядро 8051.
• Радіоінтерфейс: IEEE 802.15.4, 2,4 ГГц; 16 каналів.
• Швидкість радіоканалу: до 250 кбіт/с.
• UART: 38400 біт/с за замовчуванням; налаштування 9600-115200 біт/с.
• Заявлена дальність із PCB-антеною: до 130 м на відкритому просторі; у приміщеннях залежить від перешкод та завад.
• Температура роботи: від -40 до +85 °C.
• Розміри PCB: 26 × 28 мм.

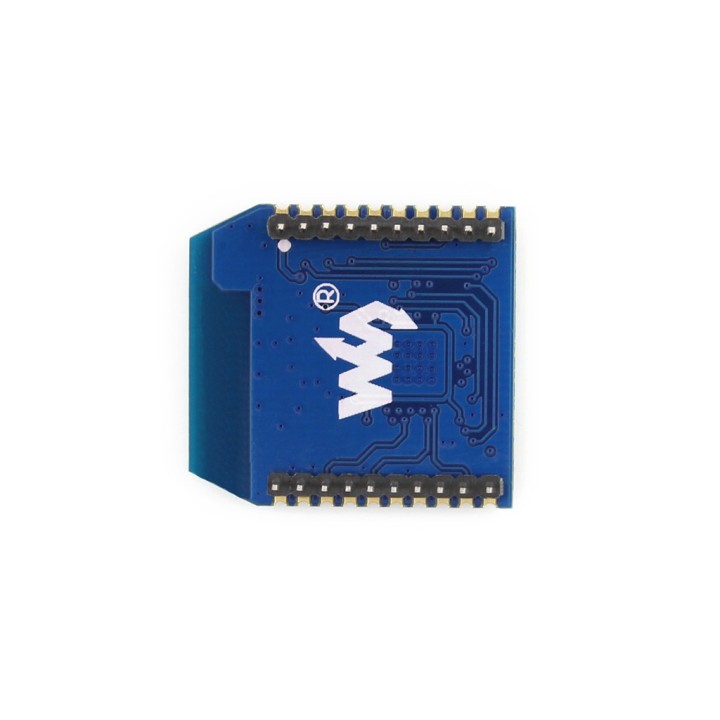

• XBee-сумісні штирьові роз’єми припаяні; також є крайові контакти для монтажу.

Комплектація та документація

Одна плата Core2530 (B). USB-адаптер, програматор, зовнішня антена та базові плати з демонстраційних фотографій у комплект не входять. Модель знята з виробництва Waveshare.

Документація Waveshare, прошивки, схеми та інструкції.
