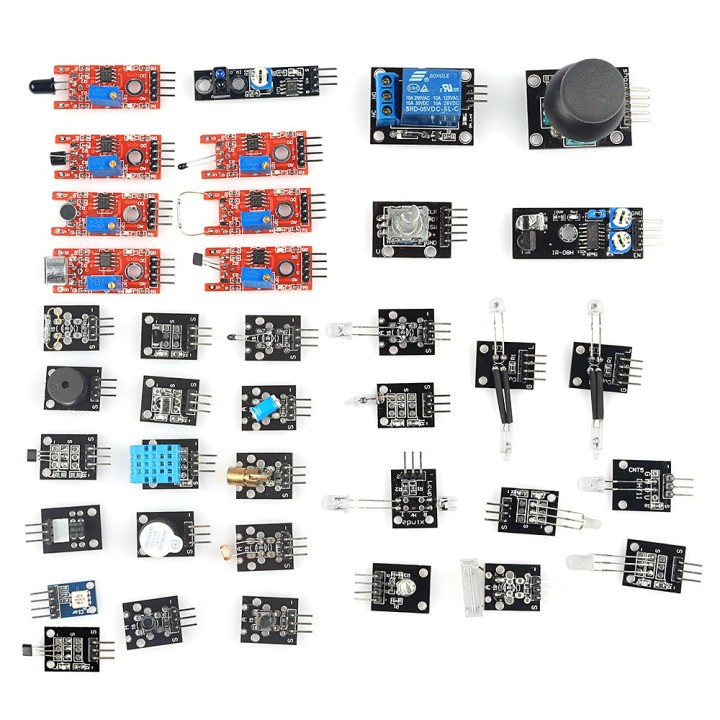

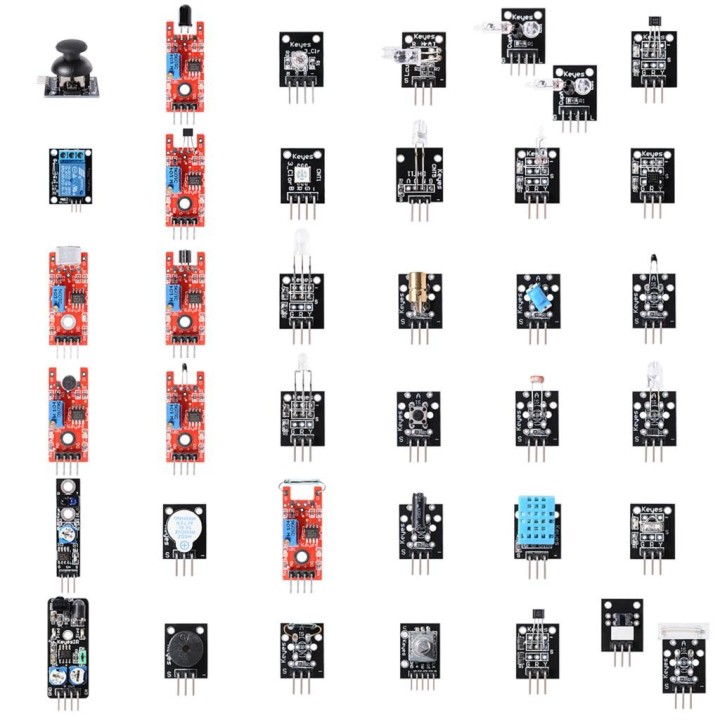

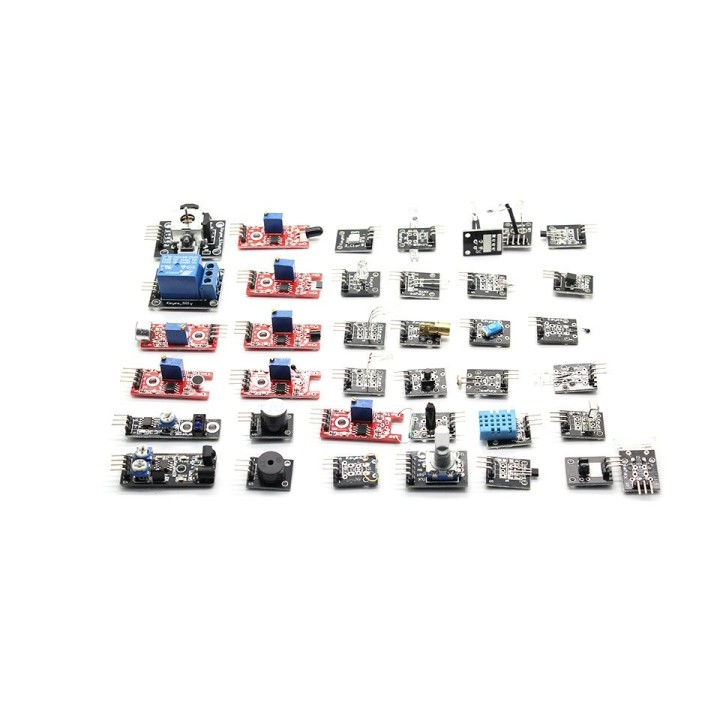

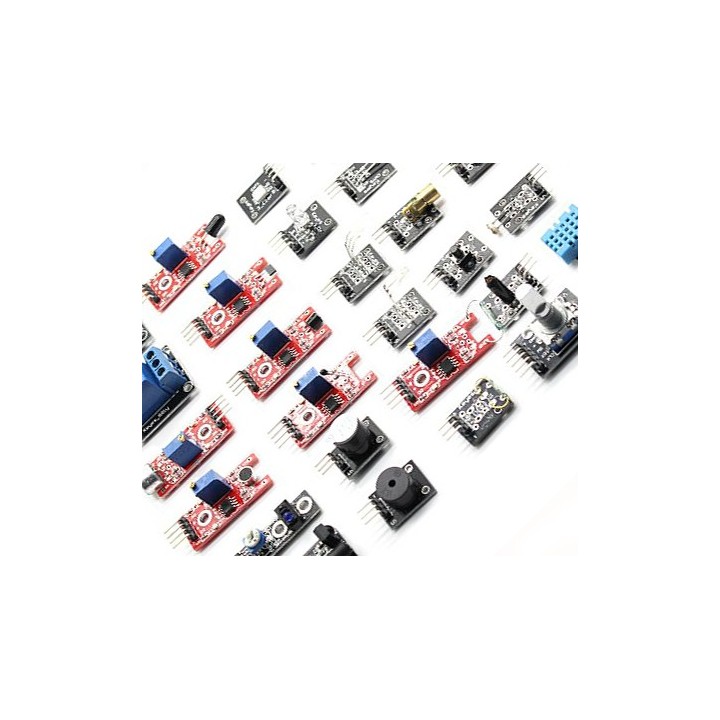

Набір датчиків 37 в 1

У цей набір входить 37 датчиків та інших модулів, які чудово підійдуть для Raspberry Pi, Arduino. Набір включає в себе найпопулярніші модулі, які будуть корисні при вивченні міні пк. Усі модулі готові до використання, не потребують пайки і легкі в підключенні.

Детальну інформацію по кожному датчику, приклади коду дивіться у вкладеннях.

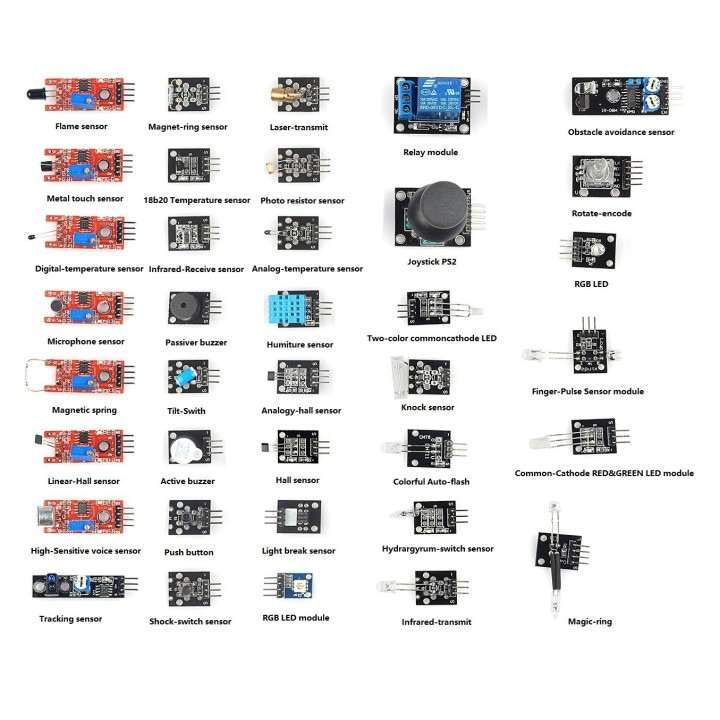

Комплектація набору та короткий опис модулів

• Модуль датчика температури KY-001 - модуль на базі мікросхеми DS18B20, цифровий вихід, застосовується для вимірювання температури повітря в приміщенні та на відкритому повітрі.
• Модуль датчика вібрації KY-002 - має датчик вібрації, цифровий вихід.
• Модуль датчика Холла KY-003 - застосовується для визначення наявності магнітного поля.
• Модуль з кнопкою KY-004 - дозволяє монтувати кнопку на передній панелі невеликого приладу завдяки отворам у платі, найширше застосування.
• Модуль датчика ІЧ випромінювання KY-005 - має інфрачервоний випромінювальний світлодіод і може працювати як пульт ДК. Цей ІЧ передавач можна використовувати для передачі команд на ІЧ приймач.
• Пасивний зумер KY-006 - містить п'єзоелектричний перетворювач електричних коливань у звукові. Це найпростіше рішення для оснащення приладу звуковою сигналізацією. Підключається безпосередньо до виходу мікроконтролера.
• Модуль лазерної указки KY-008 - містить лазерний світлодіод (червоний) з циліндричним радіатором і пасивні компоненти, що забезпечують режим роботи світлодіода. Створює невелику світлову пляму на протилежно розташованому об'єкті.
• 3-х кольоровий RGB модуль зі SMD світлодіодом KY-009 - встановлено 3-х кольоровий RGB SMD світлодіод (модель 5050), є 3 входи для керування та отримання потрібного кольору випромінювання світлодіода (червоний, зелений і синій). На платі немає струмообмежувальних резисторів, тому їх потрібно підключити самостійно.
• Оптичний модуль переривання світлового потоку KY-010 - модуль з оптичним переривачем визначає наявність/відсутність світлового потоку між світлодіодом і фототранзистором.
• 2-х кольоровий світлодіод KY-011 - 2-кольоровий світлодіодний (LED) модуль (червоний і зелений).
• Активний зумер KY-012 - активний звуковий модуль являє собою друковану плату з 5-вольтовим звуковим випромінювачем (для увімкнення звуку потрібно просто подати живлення 5В на модуль).
• Модуль датчика температури KY-013 - аналоговий температурний сенсор. Вихід: напруга пропорційна температурі.
• Модуль датчика вологості та температури KY-015 - побудований на базі популярного сенсора DHT-11, визначає температуру та рівень вологості в приміщенні, працює при плюсових температурах.
• 3-х кольоровий RGB світлодіодний модуль KY-016 - містить RGB світлодіод з 3-ма входами, що дозволяє отримувати потрібний колір випромінювання за допомогою подачі потрібної напруги на входи. Світлодіод має спільний катод. Обмежувальні резистори встановлені на платі.
• Модуль датчика нахилу KY-017 - перемикач, що спрацьовує залежно від нахилу (перемикання відбувається кулькою ртуті, яка знаходиться в герметичній скляній колбі).
• Модуль датчика освітленості KY-018 - містить фоторезистор, який застосовується для вимірювання інтенсивності світла або визначення його наявності/відсутності. За відсутності світла опір фоторезистора великий і сягає 1 мОм, а при його освітленні падає до кількох Ом.
• Модуль реле KY-019 - одноканальний модуль реле має один нормально-замкнений і один нормально-розімкнений контакти. Використовується для увімкнення та вимкнення пристроїв.
• Модуль датчика нахилу KY-020 - спрацьовує від нахилу модуля, цифровий інтерфейс. Модуль визначає тільки 2 положення і не вимірює кут нахилу.
• Модуль з герконом KY-021 - має невеликий нормально-відкритий геркон (герметизований контакт), який замикається при піднесенні магніту. Застосовувати можна як датчик охоронної сигналізації при відкриванні дверей або вікна.
• модуль ІЧ-приймача KY-022 - виконаний на базі датчика VS1838B (робоча частота 38 кГц). Використовується для прийому даних по ІЧ каналу від пультів ДК обладнання.
• Джойстик KY-023 - містить потенціометр осі X, потенціометр осі Y і кнопку.
• Модуль датчика Холла (лінійний) KY-024 - містить магнітний датчик Холла і компаратор. Застосовується для визначення магнітного поля поряд з датчиком. Має цифровий і аналоговий вихід. Датчик Холла: SS49E, подвійний компаратор: LM393.
• Модуль з герконом KY-025 - модуль з герконом (герметизований контакт).
• Модуль датчика вогню KY-026 - виконаний на мікросхемі LM393, має цифровий і аналоговий виходи, реагує на інфрачервоне випромінювання.
• Модуль датчика нахилу зі світлодіодом KY-027 - перемикач, що спрацьовує залежно від нахилу.
• Модуль датчика температури KY-028 - температурний датчик з цифровим виходом.
• 2-х кольоровий світлодіодний модуль KY-029 - модуль з 2-х кольоровим світлодіодом 3мм зі спільним катодом (зелений і червоний).
• Модуль датчика детонації KY-031 - дозволяє реєструвати тряску або удари і являє собою перемикач, який замикається при ударі.
• Модуль датчика виявлення перешкод KY-032 - модуль з інфрачервоним датчиком виявлення перешкод.
• Модуль трасування шляху KY-033 - працює на принципі відбиття інфрачервоного випромінювання від поверхні.
• 7-х кольоровий світлодіодний модуль KY-034 - автоматично мерехтливий яскравий 7-кольоровий світлодіодний модуль.
• Модуль датчика Холла (аналоговий) KY-035 - аналоговий датчик магнітного поля. Величина, показана датчиком, залежить від полярності поля та його сили.
• Модуль датчика дотику KY-036 - сенсорний модуль має металевий контакт для визначення дотику.
• Модуль датчика звуку KY-037 - має 2 виходи: цифровий і аналоговий.
• Модуль датчика звуку KY-038 - має конденсаторний мікрофон. Аналоговий і цифровий вихід.
• Модуль датчика пульсу KY-039 - складається з інфрачервоного LED світлодіода і фототранзистора, за допомогою яких можна вимірювати серцебиття в пальці.
• Модуль з енкодером KY-040 - перетворює кут повороту в електронний сигнал.
