-500 ₴
Новинка
Raspberry Pi 4 Case Fan Зображення
Raspberry Pi 4 Case Fan
Price:
349 ₴
Без податку
В наявності

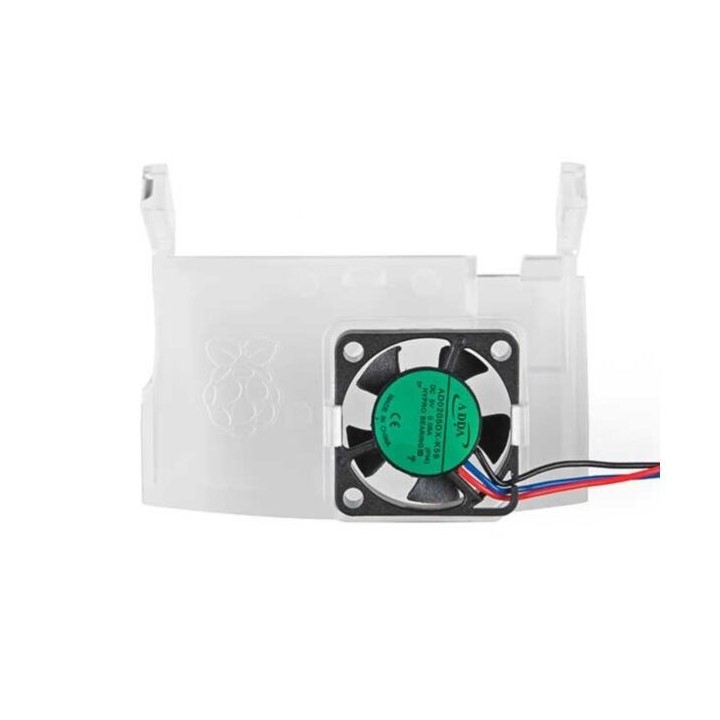

Raspberry Pi 4 Case Fan - комплект активного охолодження для Raspberry Pi 4 Model B в офіційному корпусі Raspberry Pi 4 Case. Допомагає відводити тепло під тривалим навантаженням. До комплекту входять вентилятор із кріпленням і радіатор для процесора. Живлення - 5 В від GPIO, керування роботою - за температурою після налаштування.

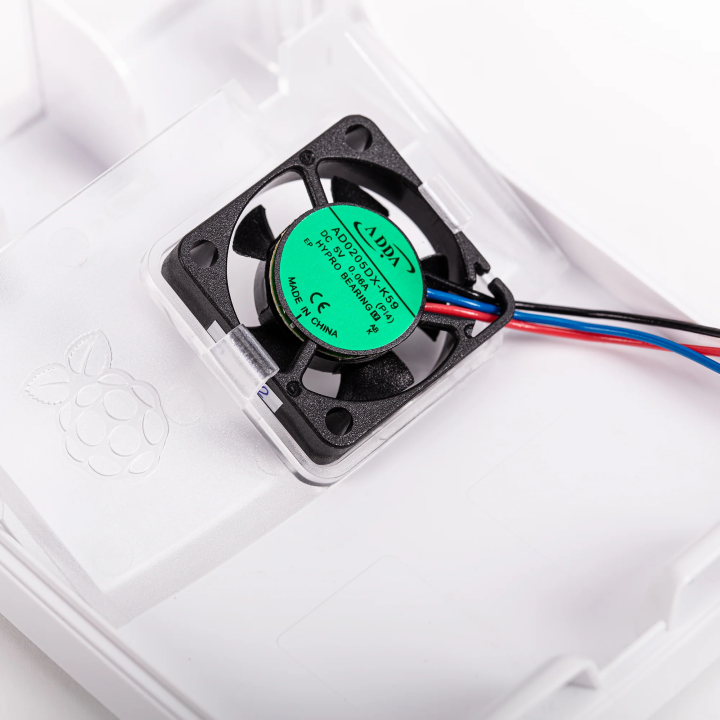

Raspberry Pi 4 Case Fan призначений для охолодження Raspberry Pi 4 Model B під тривалим навантаженням. Вентилятор створює потік повітря над процесором, пам'яттю та мікросхемою керування живленням.
Сумісність і встановлення

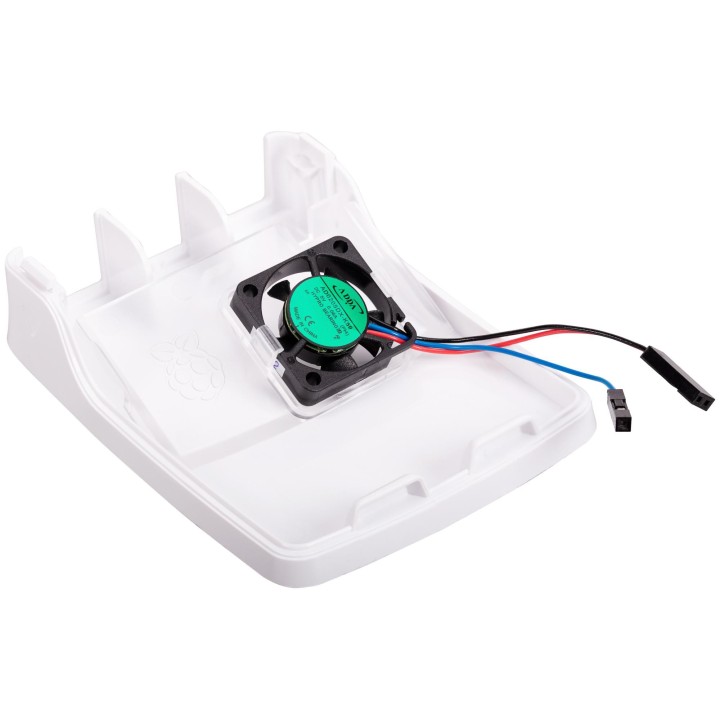

Кріплення встановлюється у кришку офіційного корпусу Raspberry Pi 4 Case. Радіатор із самоклейним термоінтерфейсом закріплюється на процесорі. Сумісність кріплення з іншими корпусами не гарантована.
Характеристики
- Сумісна плата: Raspberry Pi 4 Model B.
- Живлення: 5 В постійного струму від 40-контактного роз'єму GPIO.
- Керування вентилятором: PWM через GPIO.
- Максимальний потік повітря: 1,4 CFM.
- Розміри радіатора: 18 x 18 x 10 мм.
- Матеріал кріплення: прозорий полікарбонат.

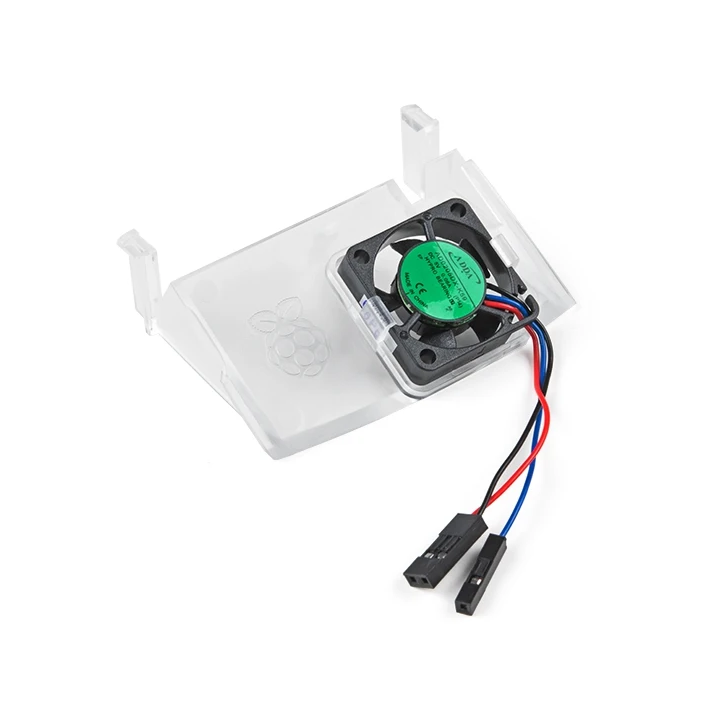

Підключення
Підключайте вентилятор за вимкненого живлення плати:
- Червоний провід: 5 В, фізичний контакт 4.
- Чорний провід: GND, фізичний контакт 6.
- Синій провід: GPIO14, фізичний контакт 8.
Для автоматичного ввімкнення за температурою потрібно налаштувати керування вентилятором у Raspberry Pi OS.

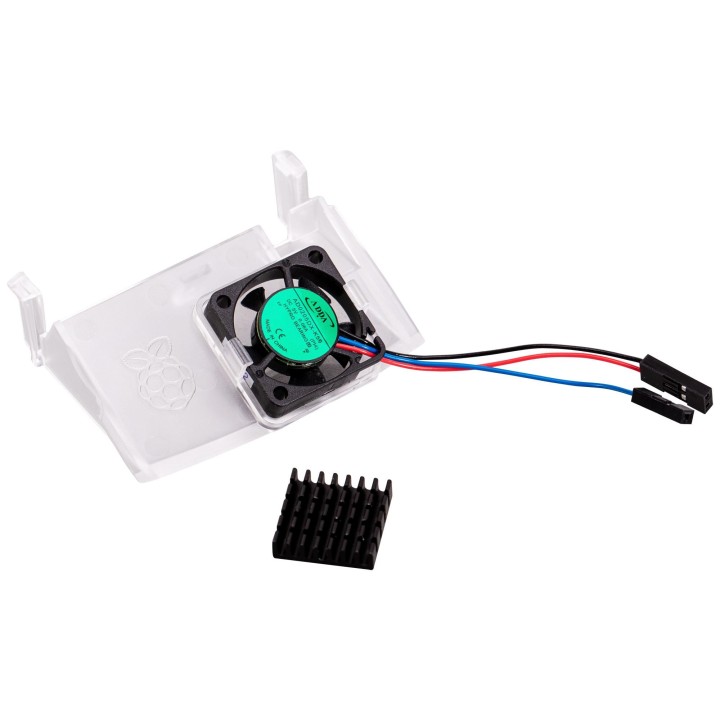

Комплектація

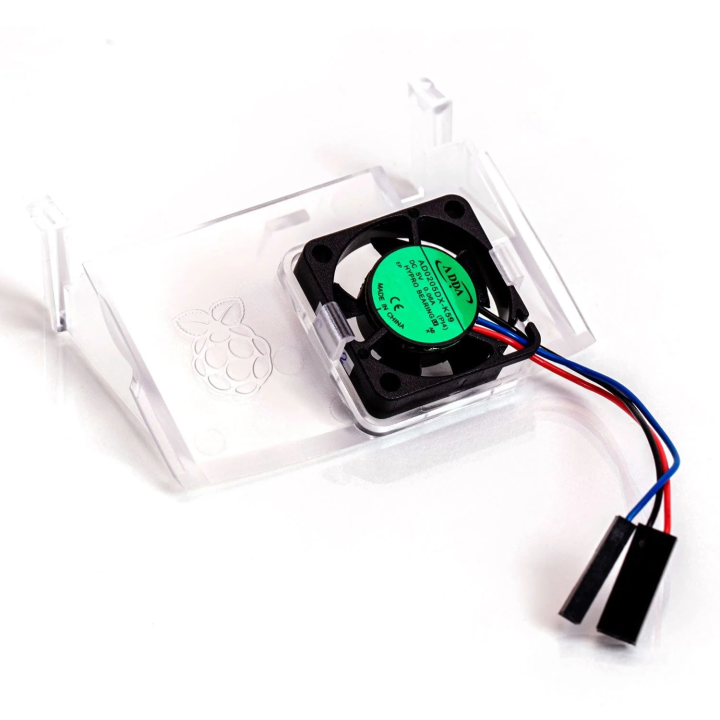

- Вентилятор із кріпленням і проводами підключення.
- Радіатор із самоклейним термоінтерфейсом.
Плата Raspberry Pi та корпус до комплекту не входять.
Вкладення
Характеристики
| Артикул | 2035 |
| Бренд | Raspberry Pi |
| Живлення | 5 V |
| Сумісність з | Raspberry Pi 4 |
| Керування вентилятором | PWM |
Raspberry Pi 4 Case Fan: встановлення
Для Raspberry Pi 4 Model B в офіційному корпусі Raspberry Pi 4 Case.
Перед початком: завершіть роботу ОС, від'єднайте живлення та витягніть microSD перед вийманням плати з корпусу.

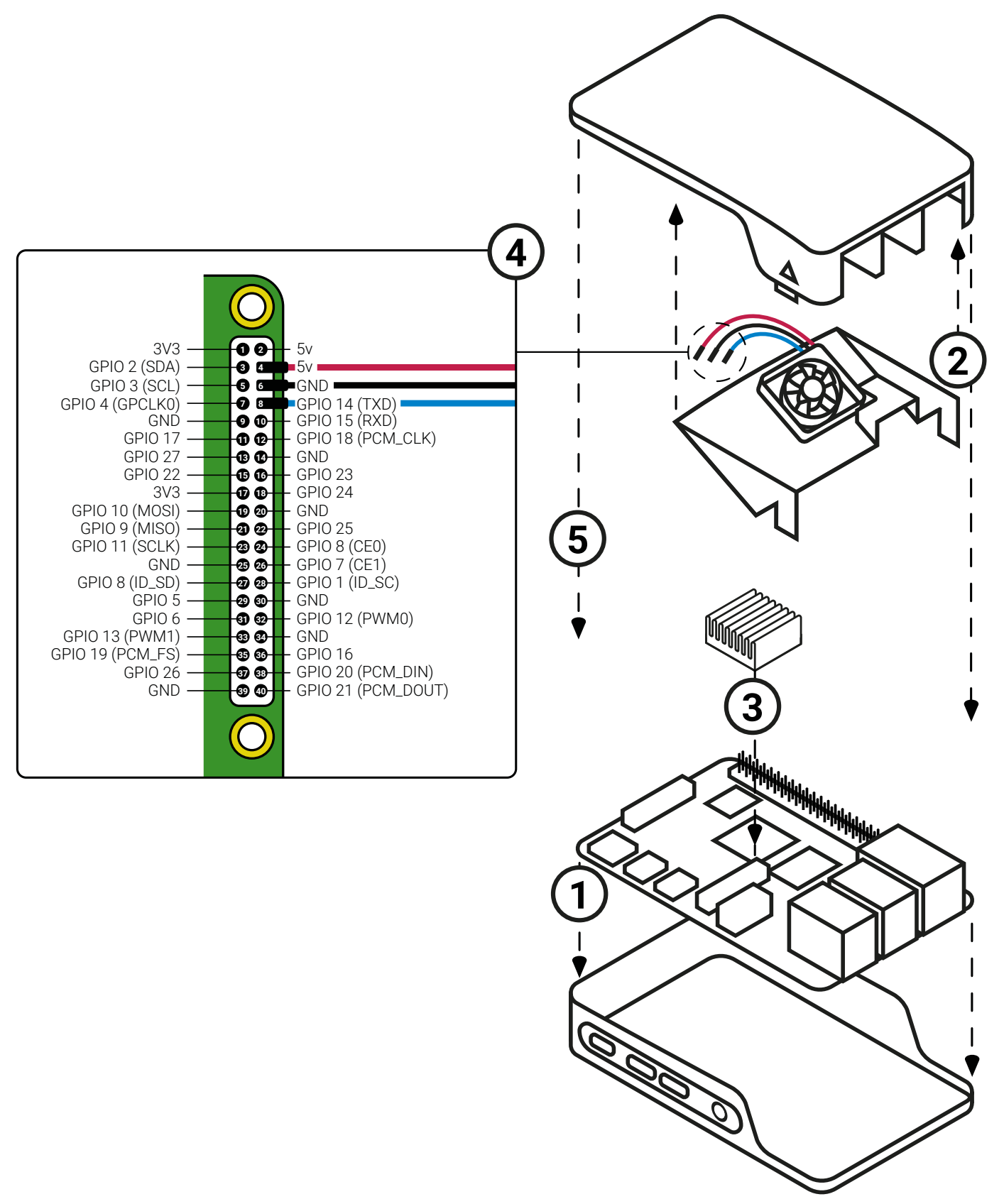

Складання корпусу
Номери на схемі відповідають крокам інструкції. Натисніть для збільшення.
- Плата. Встановіть Raspberry Pi в основу корпусу, сумістивши монтажні отвори з виступами.
- Вентилятор. Зафіксуйте кріплення у кришці. Зелена наліпка спрямована від кришки, у бік плати.
- Радіатор. Зніміть захисну плівку з термоінтерфейсу та злегка притисніть радіатор по центру процесора.
- Проводи. Підключіть живлення та керування за схемою нижче.
- Кришка. Переконайтеся, що проводи не заважають лопатям і не затискаються корпусом. Закрийте кришку, вставте microSD та підключіть живлення.

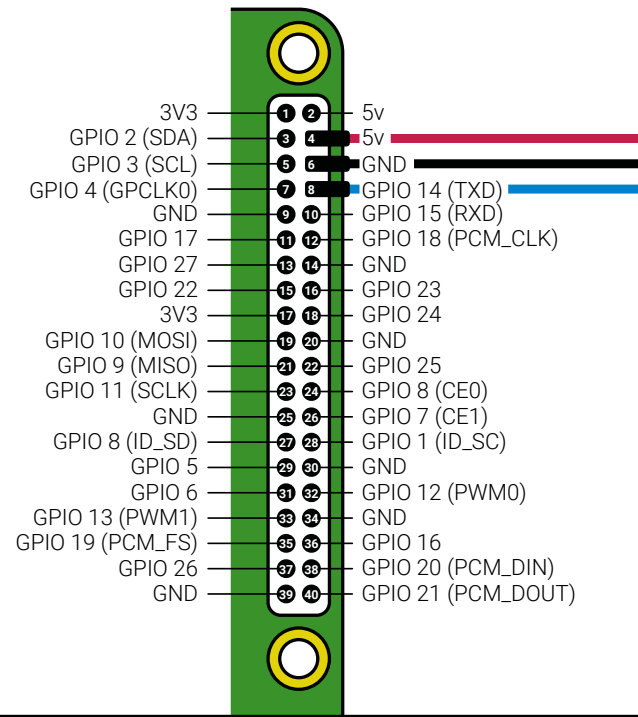

Підключення до GPIO
Червоний → контакт 4
Живлення 5 В
Чорний → контакт 6
Земля GND
Синій → контакт 8
Керування GPIO14
4, 6 та 8 - фізичні номери контактів. GPIO14 підключається до фізичного контакту 8, а не 14.
Налаштування Raspberry Pi OS
У терміналі запустіть:
sudo raspi-config- Відкрийте Performance Options → Fan.
- Виберіть Yes, щоб увімкнути керування за температурою.
- Вкажіть GPIO 14.
- Виберіть поріг температури, наприклад 80 °C - стандартне значення виробника. Нижчий поріг дає більш раннє ввімкнення.
- Підтвердьте зміни, виберіть Finish та перезавантажте плату.
Назви пунктів залежать від версії та мови ОС. Інструкція через термінал підходить також для Raspberry Pi OS Lite.
Перевірка
Щоб дізнатися температуру процесора, виконайте:
vcgencmd measure_tempПісля налаштування вентилятор вмикається за досягнення вибраного порога. На холодній платі він може не обертатися. До налаштування можлива постійна робота вентилятора.
Якщо за високої температури вентилятор не вмикається, перевірте значення GPIO та перезавантаження після налаштування. Перед перепідключенням проводів від'єднайте живлення.
Оригінальна інструкція Raspberry Pi (PDF)
Налаштування Raspberry Pi OS: Set case fan behaviour
Ілюстрації: Raspberry Pi. Схеми підготовлено з офіційної інструкції, пояснення адаптовано українською.
