IO Expansion Shield від Waveshare

Waveshare Код товару: 1497

Архівний товар

Ця модель більше не постачається в MiniBoard. Сторінка збережена для перегляду характеристик, сумісності та відгуків. Актуальні моделі дивіться в категорії «Плати розширення».

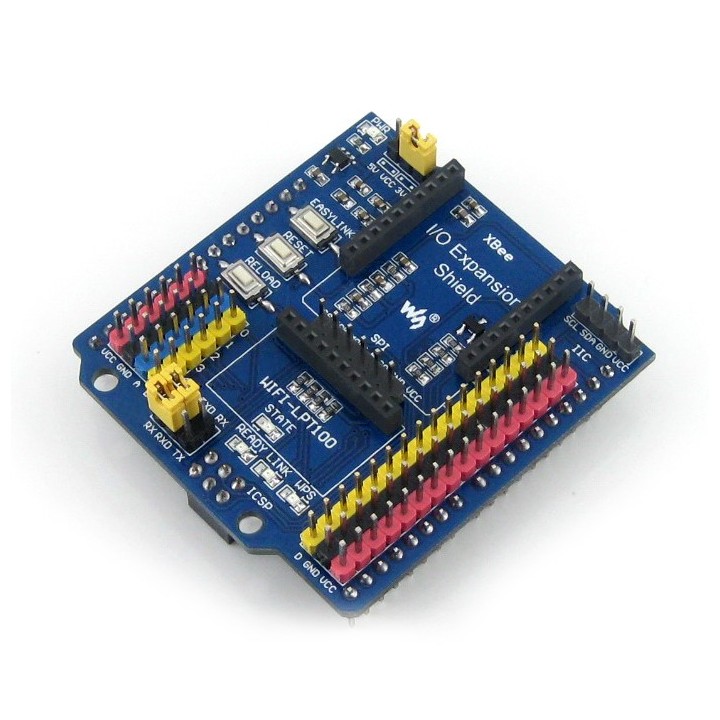

IO Expansion Shield - плата розширення від Waveshare, яка призначена для зручного підключення модулів типу XBee і різних сенсорів (інтерфейс для підключення 3pin і 4pin) сенсорів. Має місце для встановлення модуля Wi-Fi LPT100. Як і всі продукти Waveshare вирізняється високою якістю і довговічністю.

Корисна інформація на wiki виробника.

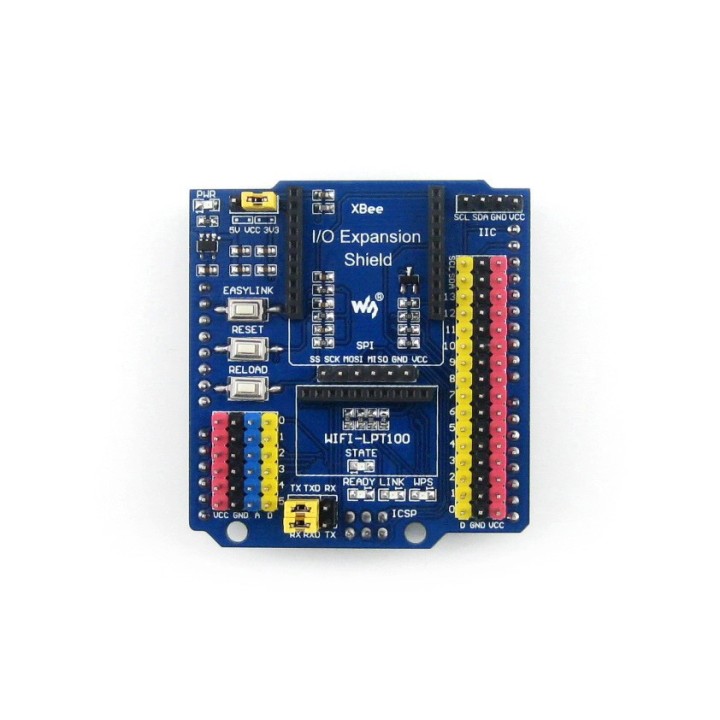

Розшифровка фото

Роз'єм для модуля XBee
I2C інтерфейс
SPI інтерфейс
Інтерфейс підключення 3-пінових сенсорів (VCC, GND, digital pin, сумісний з Arduino)
Роз'єм для модуля WIFI-LPT100
Інтерфейс підключення 4-пінових сенсорів (VCC, GND, analog pin, digital pin, сумісні з Arduino)
Джампер конфігурації VCC: 3.3V або 5V
Перемичка вибору режиму налагодження або зв'язку (при з'єднанні TXD і TX, RXD і RX відповідно, можливі режими налагодження/конфігурування модуля XBee або модулем Wi-Fi через послідовний порт Arduino з використанням програмного забезпечення хост комп'ютера. При з'єднанні TXD і RX, RXD і TX відповідно, можливий режим зв'язку з модулем XBee або модулем Wi-Fi через послідовний порт Arduino).
Індикатор живлення
Індикатор стану модуля WIFI-LPT100
Індикатор стану модуля XBee
Кнопка перезавантаження WIFI-LPT100 (для відновлення заводських налаштувань)
Кнопка скидання модулів XBee і WIFI-LPT100
Кнопка EASYLINK модуля XBee.
