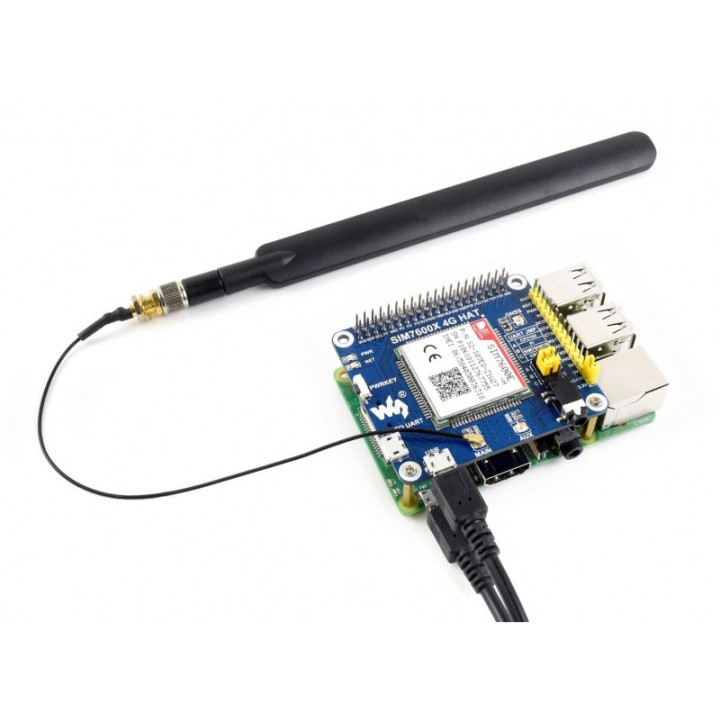

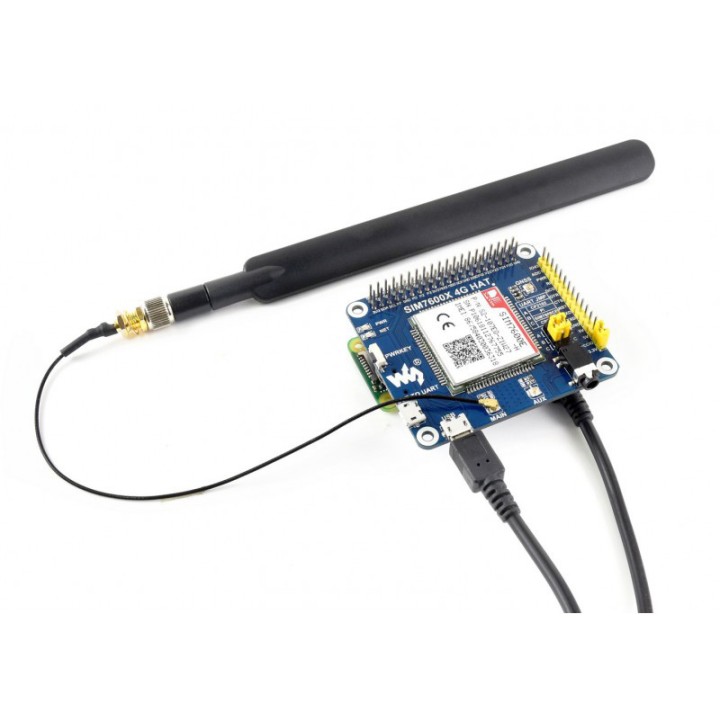

4G/3G/2G/GSM/GPRS/GNSS HAT для Raspberry Pi

4G / 3G / 2G / GSM / GPRS / GNSS HAT for Raspberry Pi, LTE CAT4 - багатофункціональна плата розширення від Waveshare на базі модуля SIM7600E-H. SIM7600E-H 4G HAT - це модуль зв'язку 4G/3G/2G та GNSS, який підтримує LTE CAT4 до 150Mbps, підключення якого до Raspberry Pi забезпечить "малинці" високошвидкісне з'єднання 4G, бездротовий зв'язок, глобальне позиціонування, дзвінки, надсилання SMS та інше. Сумісна з Raspberry Pi 3B+/3B/2B/Zero/Zero W. Застосовується для керування об'єктом на значній відстані або отримання від нього даних.

Детальна інформація про плату розширення на wiki виробника.

Основні характеристики

• Сумісність з Raspberry Pi 3B+/3B/2B/Zero/Zero W
• Підтримка dial-up, дзвінків, SMS, MMS, e-mail, TCP, UDP, DTMF, HTTP, FTP та іншого
• Підтримка GPS, BeiDou, Glonass, позиціонування LBS
• Вбудований інтерфейс USB для тестування AT-команд, отримання даних GPS-позиціонування та іншого
• Вбудований USB-UART конвертер CP2102 для UART налагодження
• Вимкнення контактів керування UART для підключення до Arduino/STM32
• Слот для SIM карт, підтримка SIM карт 1.8V / 3V
• Слот для карти microSD для зберігання даних
• Вбудований аудіороз'єм та аудіодекодер для телефонних дзвінків
• 2 світлодіодних індикатори для контролю робочого статусу
• Вбудований транслятор напруги, робоча напруга може бути налаштована на 3.3V або 5V за допомогою перемички
• Baudrate: 300bps ~ 4Mbps (за замовчуванням: 115200bps)
• Автовибір baudrate: 9600bps ~ 115200bps
• Керування за допомогою AT-команд (набір 3GPP TS 27.007, 27.005 та V.25TER)
• Підтримка SIM Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
• Живлення: 5V
• Робоча напруга: 5V або 3.3V (налаштовується за допомогою перемички)
• Робоча температура: від -30°C до +80 °C
• Габарити: 65.15 х 56.21 mm.

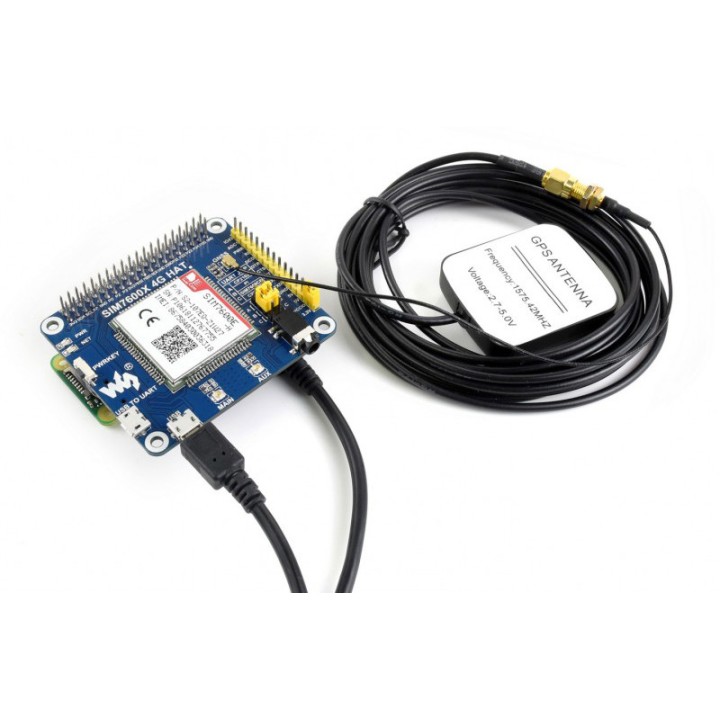

GNSS характеристики

• Тип приймача
  • 16 каналів
  • C/A code
• Чутливість
  • У режимі стеження -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
  • Холодний запуск -148 dBm
• Time-To-First-Fix (відкритий простір)

  • Холодний старт: <35 секунд
  • Гарячий старт: <1 секунди
• Точність: горизонтальне положення <2.5m CEP

Характеристики SMS та аудіо

• SMS

  • Підтримувані типи: MT, MO, CB, Text, PDU
  • Зберігання: USIM-карта та ME (за замовчуванням)
• Аудіо

  • Підтримка ехопридушення
  • Підтримка зниження шуму

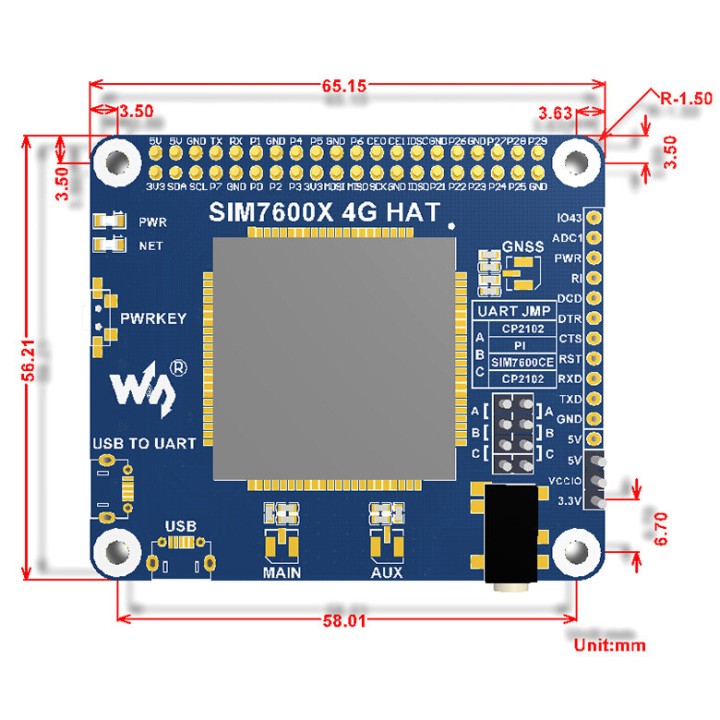

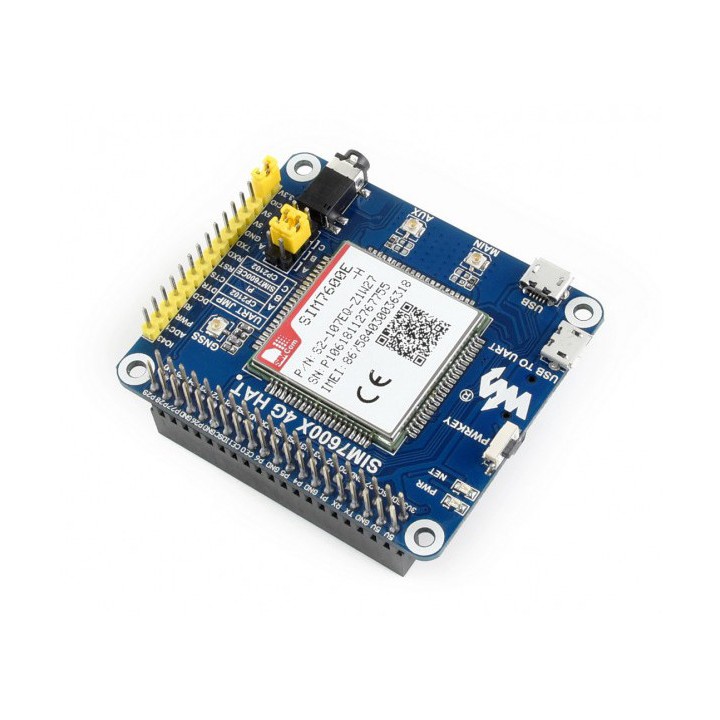

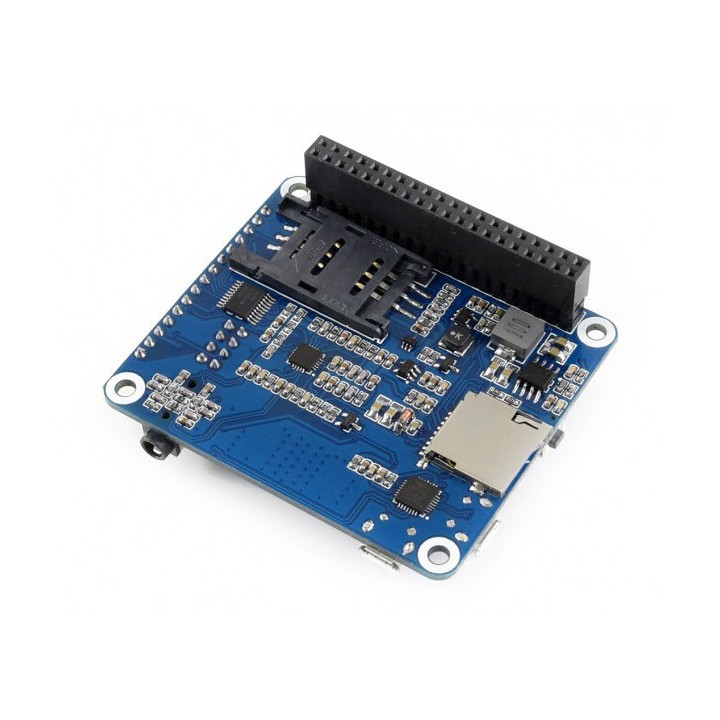

Розшифровка фото

1. Модуль SIM7600E-Н
2. Конвертер USB-UART CP2102
3. Звуковий декодер NAU8810
4. Перетворювач напруги TXS0108EPWR: перетворює 3.3V/5V у 1.8V
5. Мікросхема живлення MP2128DT
6. Мікросхема живлення MP1482
7. Роз'єм GPIO Raspberry Pi
8. Інтерфейс керування SIM7600: для підключення до Arduino/STM32
9. Слот для SIM карти
10. Слот для microSD карти
11. 3.5jack роз'єм для навушників/мікрофона
12. Інтерфейс USB: для тестування AT-команд, отримання даних GPS-позиціонування та інше
13. Інтерфейс USB - UART: для послідовного налагодження або входу в Raspberry Pi
14. Роз'єм антени MAIN
15. Роз'єм антени AUX
16. Роз'єм антени GNSS
17. Вимикач
18. Індикатор стану мережі
19. Індикатор напруги
20. Перемичка вибору робочої напруги: VCCIO - 3.3V, VCCIO - 5V
21. Перемичка вибору UART: A: доступ до Raspberry Pi через USB до UART; B: керувати SIM7600 Raspberry Pi; C: керувати SIM7600 через USB до UART.

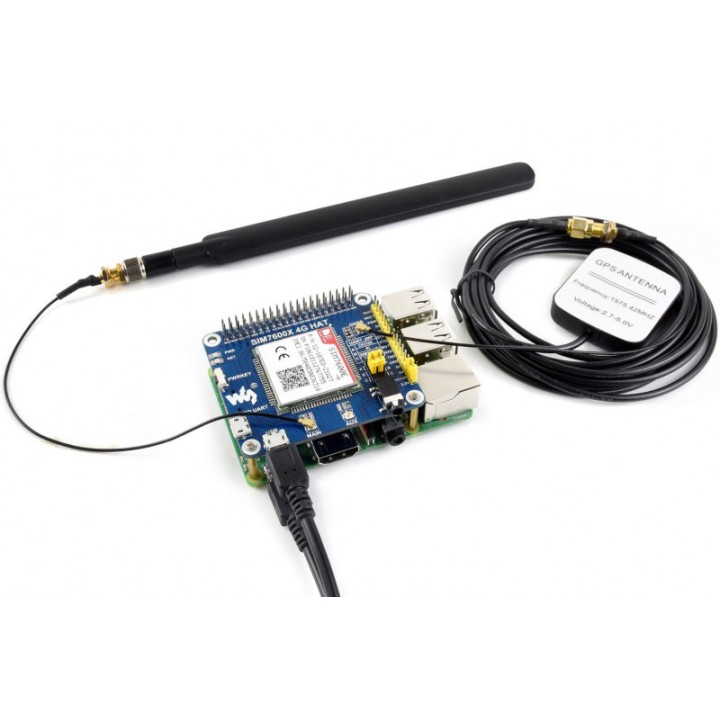

Комплектація поставки

• Плата розширення SIM7600E-H 4G HAT
• Антена LTE
• Зовнішня антена GPS (B)
• Кабель USB-microUSB 35см
• Кабель USB-microUSB 120см
• Набір кріплень.
