Sense HAT (B) для Raspberry Pi Waveshare

Sense HAT (B) for Raspberry Pi, Multi Powerful Sensors - відмінна багатофункціональна плата розширення для Raspberry Pi від Waveshare. Плата оснащена вбудованими гіроскопом, акселерометром, магнітометром, барометром, датчиком температури і вологості, кольору та інше. Працює по I2C інтерфейсу. Стане відмінним рішенням для створення метеостанції, побудови робота на базі Raspberry Pi, або ж просто для експериментів і навчання. Відмінний функціонал за доступною ціною.

Докладна інформація на wiki виробника.

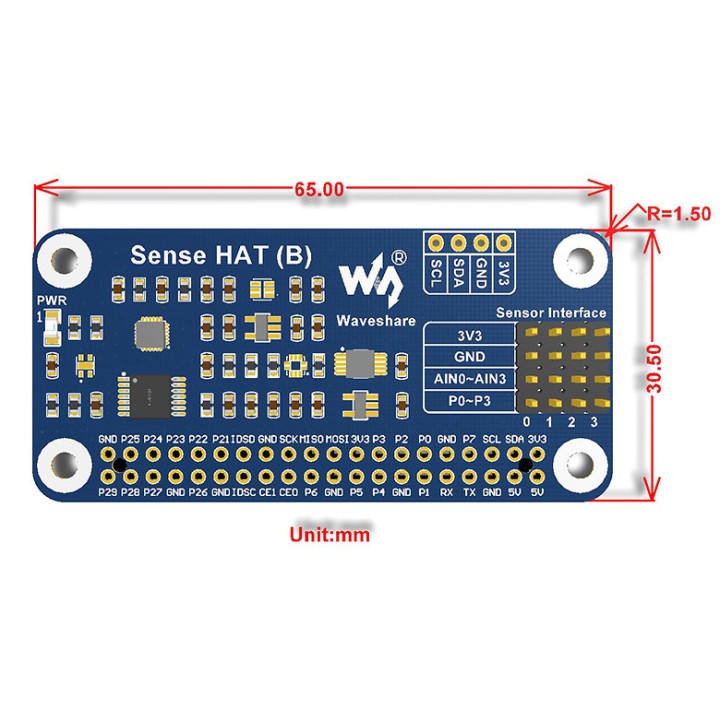

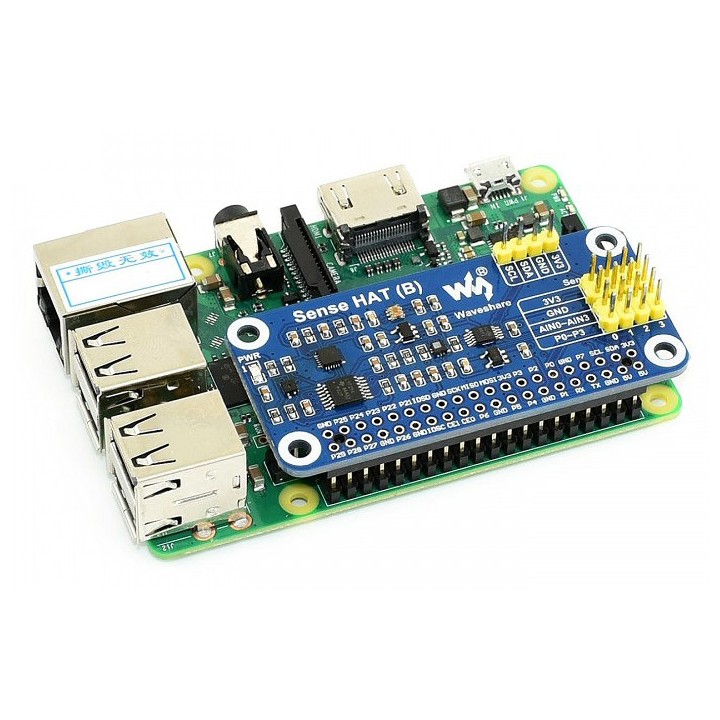

Технічні характеристики Стандартний роз'єм, сумісність з усіма версіями Raspberry Pi Вбудований 3-осьовий акселерометр, 3-осьовий гіроскоп і 3-осьовий магнітометр (ICM20948) Вбудований цифровий датчик температури та вологості (SHTC3) Вбудований датчик барометричного тиску (LPS22HB) Вбудований датчик кольору (TCS34725) Вбудований АЦП ADS1015 4-ch 12-bit для підтримки більшої кількості зовнішніх датчиків Працює по I2C інтерфейсу, що дозволяє підключити й інші плати Робоча напруга: 3.3V Logic level: 3.3V Габарити: 65 х 30.5mm.

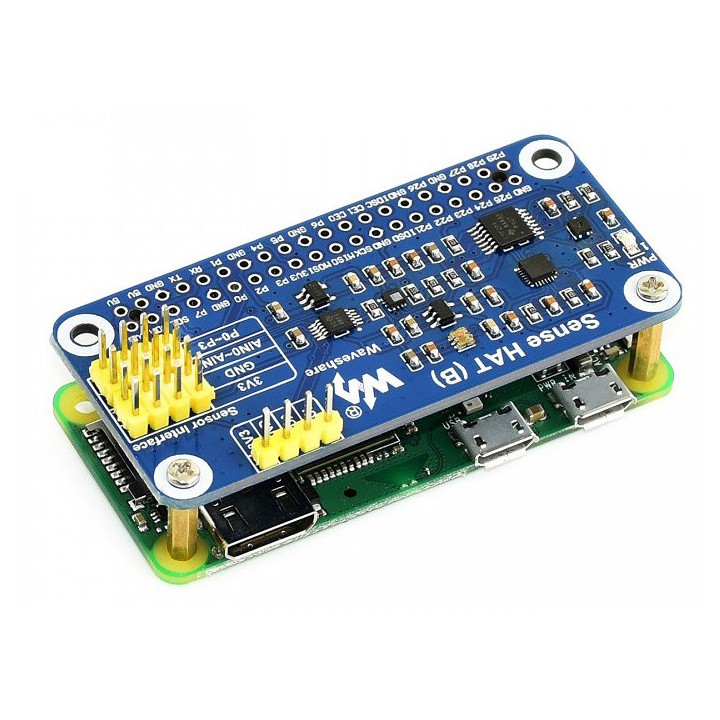

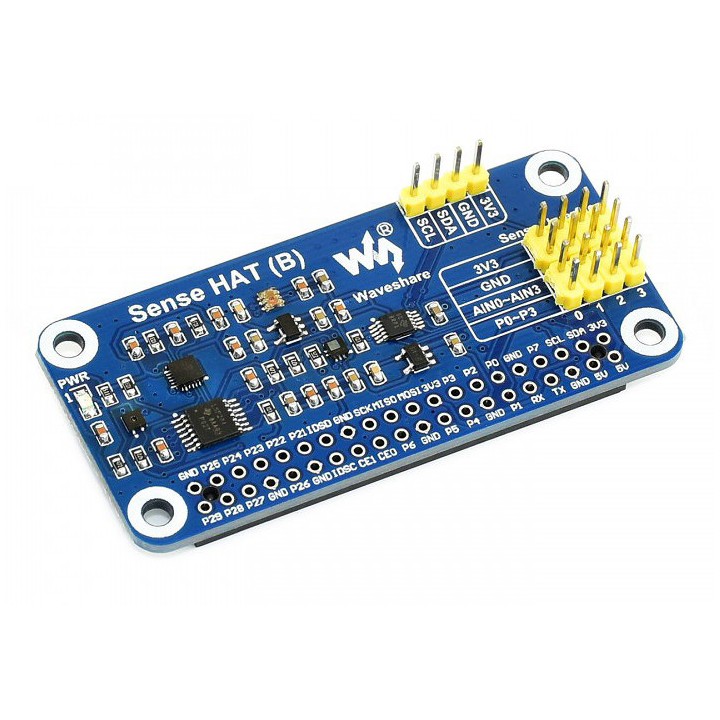

Розшифровка фото

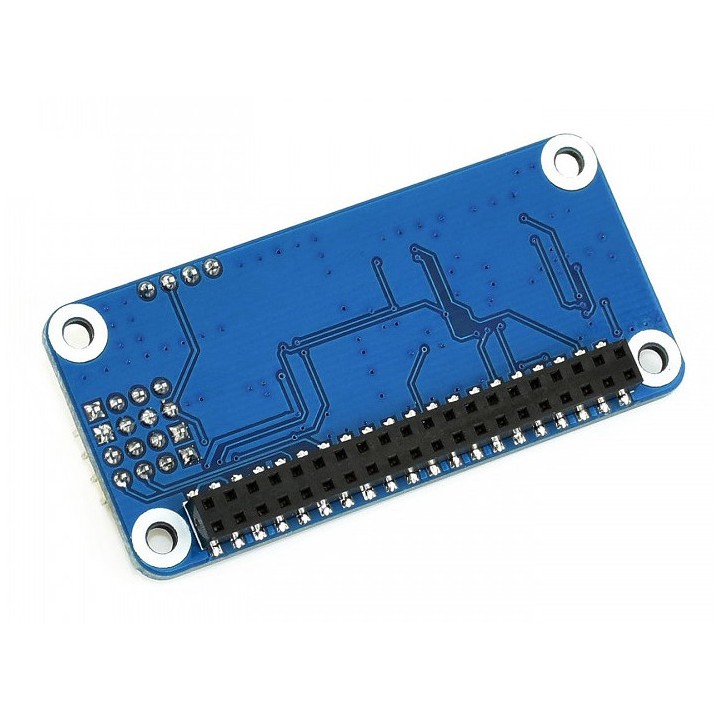

1. Роз'єм Raspberry Pi GPIO

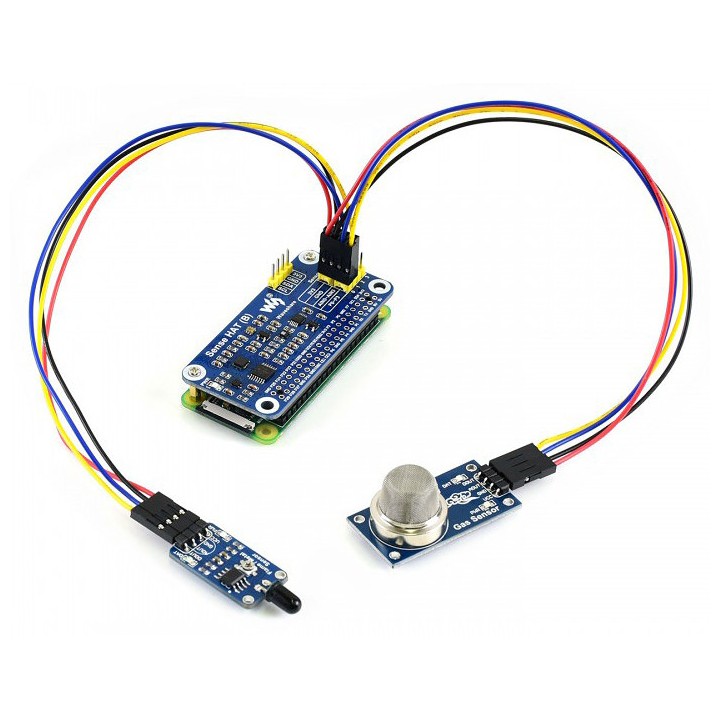

2. Інтерфейс для підключення зовнішніх датчиків
3. Роз'єм I2C: для підключення інших плат, таких як Arduino/STM32
4. ICM-20948: 9-осьовий датчик руху
5. SHTC3: датчик температури та вологості
6. TCS34725: датчик кольору
7. LPS22HB: датчик атмосферного тиску
8. ADS1015: 12-розрядний АЦП
9. LSF0204PWR: 4-канальний перетворювач рівня напруги
10. RT9193-18: 1.8V лінійний регулятор
11. RT9193-33: 3.3V лінійний регулятор.
