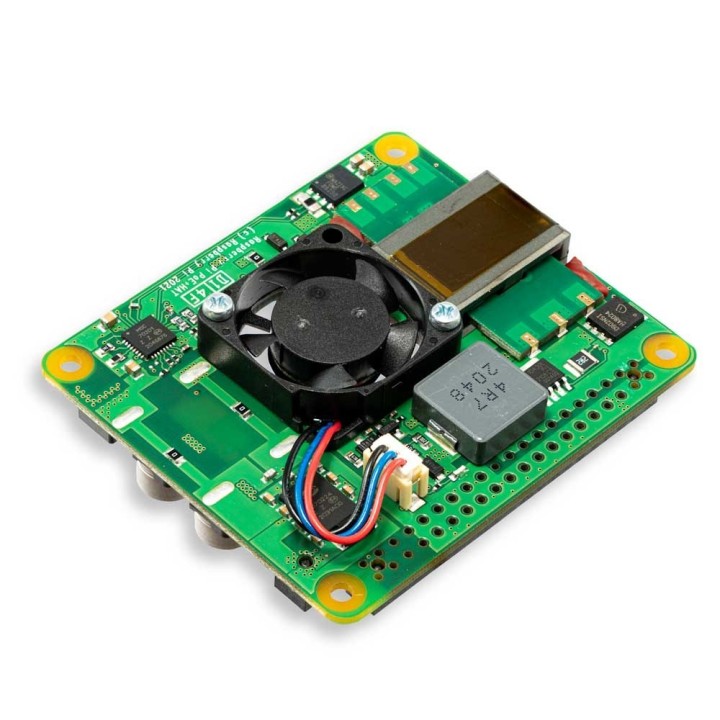

Raspberry Pi PoE+ HAT

Raspberry Pi PoE+ HAT — офіційна плата розширення Raspberry Pi, яка дозволяє одночасно передавати мережеві дані та живлення через один Ethernet-кабель. Плата сумісна з Raspberry Pi 4 Model B та Raspberry Pi 3 Model B+.

PoE+ HAT особливо зручний для серверів, систем автоматизації, мережевого обладнання, камер, інформаційних систем та інших проєктів, де Raspberry Pi встановлюється далеко від електричної розетки.

Живлення та дані одним Ethernet-кабелем

Raspberry Pi PoE+ HAT використовує технологію Power over Ethernet. Живлення надходить через Ethernet-порт Raspberry Pi, тому окремий USB-блок живлення біля плати не потрібен.

Для роботи необхідний мережевий комутатор або PoE-інжектор із підтримкою IEEE 802.3at PoE+. Після встановлення HAT Raspberry Pi отримує як мережеве підключення, так і живлення через один кабель.

IEEE 802.3at PoE+

Плата відповідає стандарту IEEE 802.3at-2009 PoE+ та працює з вхідною напругою 37–57 В DC. Вбудований ізольований імпульсний перетворювач формує вихідне живлення 5 В / 4 А.

У порівнянні з попереднім Raspberry Pi PoE HAT стандарт PoE+ дозволяє забезпечити Raspberry Pi більшим запасом потужності, що особливо корисно при використанні USB-периферії та інших підключених пристроїв.

Вбудоване активне охолодження

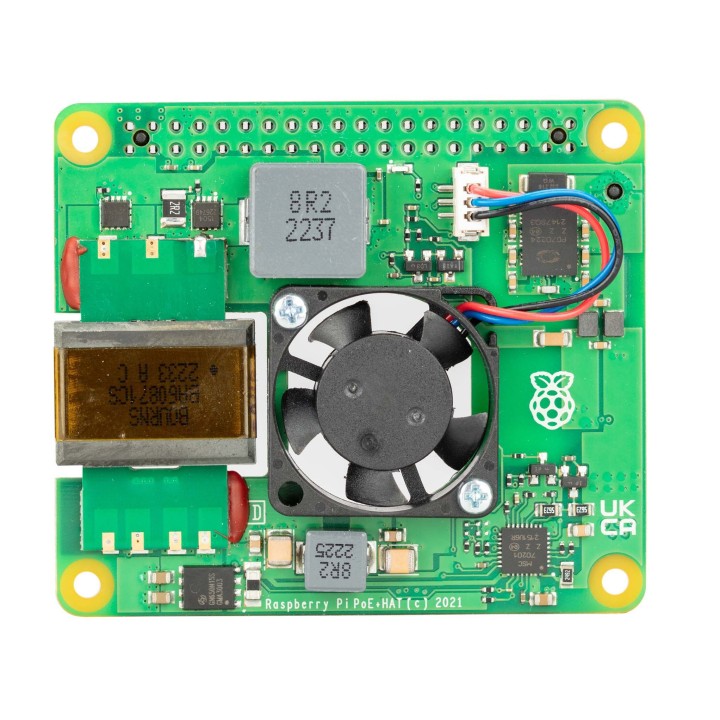

Raspberry Pi PoE+ HAT оснащений безщітковим вентилятором 25 × 25 мм продуктивністю до 2,2 CFM. Він охолоджує процесор Raspberry Pi та допомагає підтримувати стабільну роботу плати під тривалим навантаженням.

Вентилятор керується Raspberry Pi через I²C та автоматично вмикається й вимикається залежно від температури процесора.

Підключення Raspberry Pi PoE+ HAT

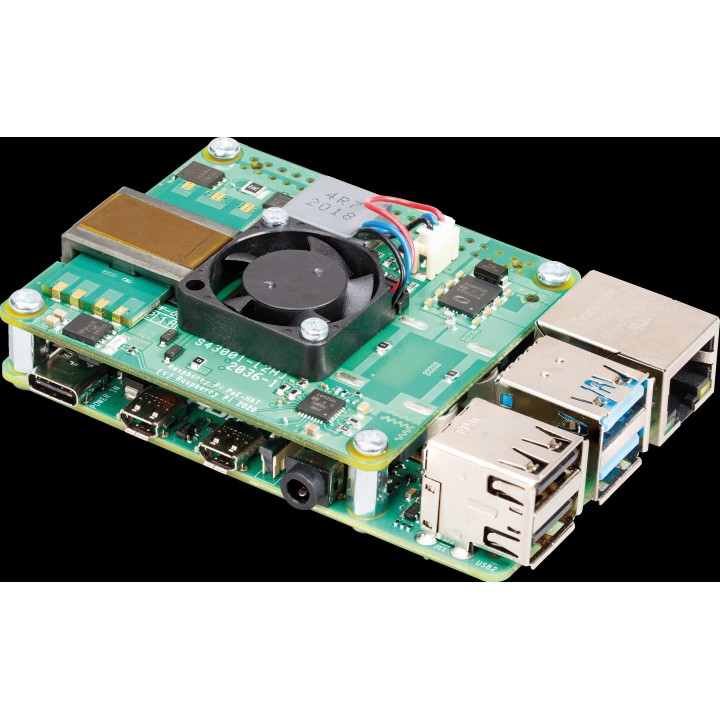

Плата встановлюється безпосередньо над Raspberry Pi та підключається до стандартного 40-контактного GPIO і окремого 4-контактного PoE-роз'єму. Монтажні стійки для правильної фіксації плати встановлюються у чотирьох кутах Raspberry Pi.

Після встановлення додаткові модифікації Raspberry Pi не потрібні — достатньо підключити Ethernet-кабель від сумісного PoE+ комутатора або інжектора.

Важливо: під час роботи Raspberry Pi з PoE+ HAT живлення слід подавати через Ethernet. Не використовуйте одночасно додаткове живлення Raspberry Pi через USB.

Сумісність

• Raspberry Pi 4 Model B;
• Raspberry Pi 3 Model B+.

Raspberry Pi PoE+ HAT SC1022 не призначений для Raspberry Pi 5.

Основні характеристики

• виробник: Raspberry Pi;
• MPN: SC1022;
• стандарт PoE: IEEE 802.3at-2009 PoE+;
• вхідна напруга: 37–57 В DC;
• клас PoE: Class 4;
• вихідна напруга: 5 В DC;
• максимальний вихідний струм: 4 А;
• охолодження: вентилятор 25 × 25 мм;
• продуктивність вентилятора: 2,2 CFM;
• керування вентилятором: автоматичне через Raspberry Pi;
• робоча температура: 0…+50 °C;
• сумісність: Raspberry Pi 4 Model B, Raspberry Pi 3 Model B+.

Комплектація

• Raspberry Pi PoE+ HAT;
• монтажні стійки та кріплення.

Зверніть увагу: Raspberry Pi, Ethernet-кабель, PoE-комутатор або PoE-інжектор до комплекту не входять.
