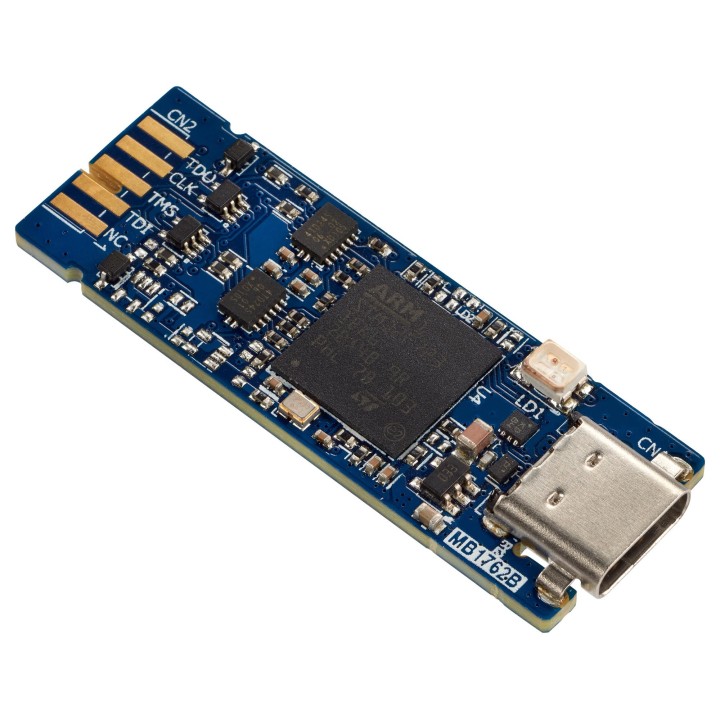

STLINK-V3MINIE

STLINK-V3MINIE — компактний автономний програматор та відладчик STMicroelectronics для мікроконтролерів STM32. Він призначений для програмування Flash-пам'яті, налагодження прошивки та обміну даними з цільовим мікроконтролером безпосередньо на платі пристрою.

STLINK-V3MINIE є компактною версією сімейства STLINK-V3 та підтримує основні інтерфейси налагодження STM32: JTAG, SWD та SWV. Для зв'язку з ПК використовується високошвидкісний інтерфейс USB 2.0 через сучасний роз'єм USB Type-C.

Програмування та налагодження STM32

STLINK-V3MINIE призначений для роботи з мікроконтролерами сімейства STM32. Через інтерфейси JTAG або SWD програматор може записувати прошивку у Flash-пам'ять мікроконтролера, виконувати покрокове налагодження, встановлювати точки зупинки та контролювати роботу програми.

Максимальна частота JTAG становить до 21 МГц, а SWD/SWV — до 24 МГц.

Virtual COM Port

Окрім програмування та налагодження, STLINK-V3MINIE підтримує Virtual COM Port (VCP). Це дозволяє організувати UART-зв'язок між цільовим STM32 та комп'ютером через той самий програматор.

Швидкість Virtual COM Port становить до 15 Мбіт/с, що зручно для виведення журналів, діагностики та обміну даними під час розробки.

STDC14 для сучасних STM32 плат

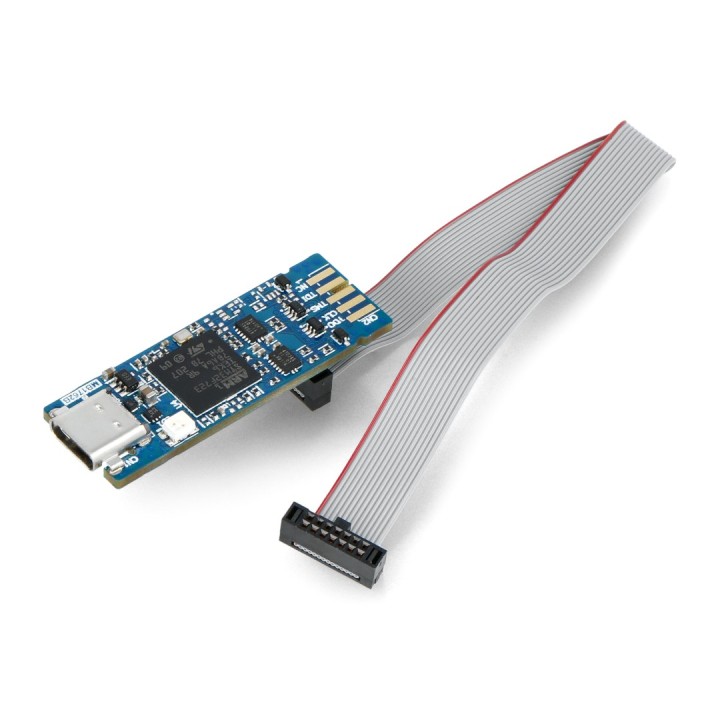

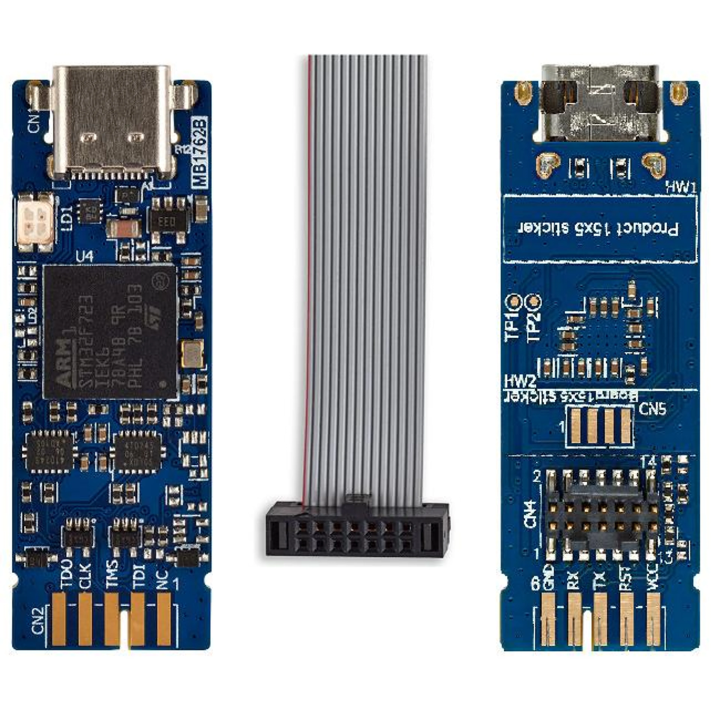

Для підключення до цільової плати використовується компактний 14-контактний роз'єм STDC14 з кроком 1,27 мм. У комплекті постачається плоский кабель STDC14 → STDC14.

На платі програматора також передбачені контактні площадки з кроком 2,0 мм для підключення через board-to-board (BTB) card-edge з'єднання.

USB Type-C та компактні розміри

STLINK-V3MINIE живиться безпосередньо від комп'ютера через USB Type-C і не потребує окремого джерела живлення. Інтерфейс USB 2.0 High-Speed використовується як для роботи програматора, так і для оновлення його внутрішньої прошивки.

Розміри плати становлять приблизно 15 × 42 мм, тому програматор зручно використовувати як у лабораторії, так і як компактний сервісний інструмент.

Підтримка напруги цільової системи

STLINK-V3MINIE підтримує роботу з цільовими системами з напругою 1,65–3,60 В. Вбудований level shifter адаптує сигнали інтерфейсів до напруги цільового мікроконтролера.

Основні можливості

• програмування та налагодження STM32;
• JTAG до 21 МГц;
• SWD та SWV до 24 МГц;
• Virtual COM Port через UART;
• VCP до 15 Мбіт/с;
• USB 2.0 High-Speed;
• USB Type-C;
• оновлення прошивки програматора через USB;
• підтримка drag-and-drop програмування Flash;
• двоколірний світлодіод індикації;
• робоча напруга цільової системи 1,65–3,60 В;
• роз'єм STDC14 14-pin, крок 1,27 мм;
• компактні розміри 15 × 42 мм.

Комплектація

• STLINK-V3MINIE;
• шлейф STDC14 → STDC14.

Зверніть увагу: USB Type-C кабель для підключення програматора до комп'ютера до стандартної комплектації не входить.
