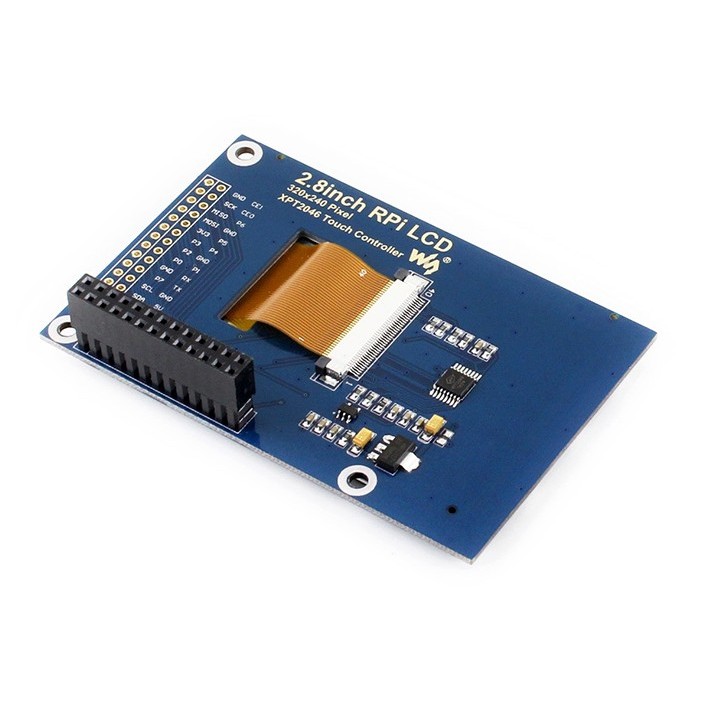

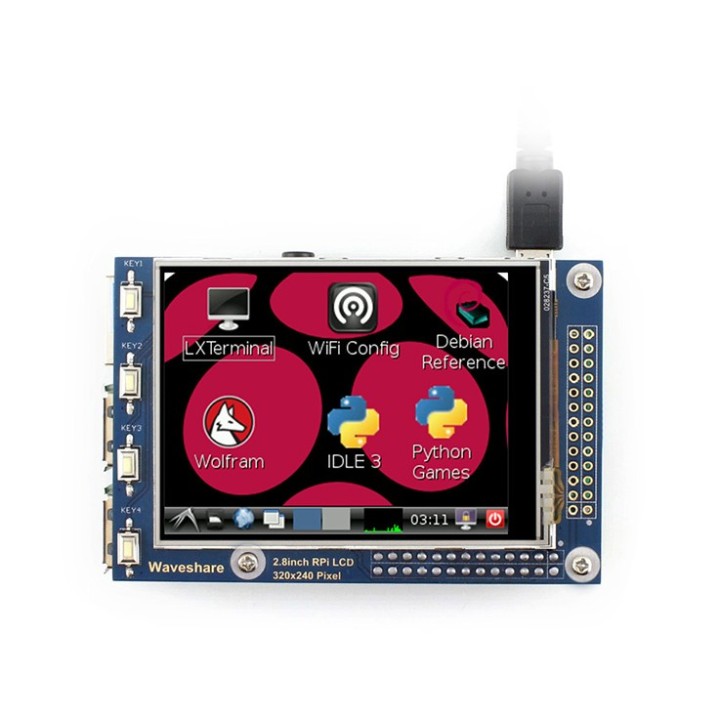

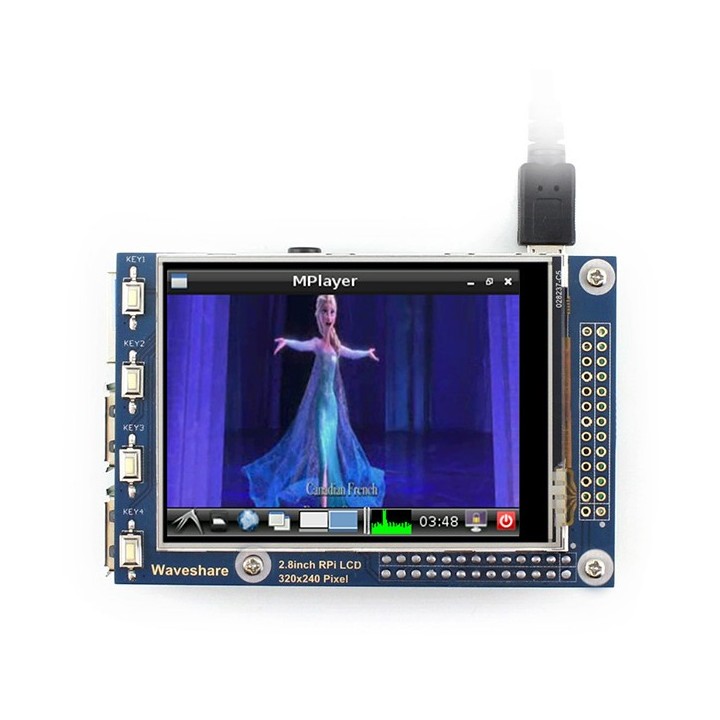

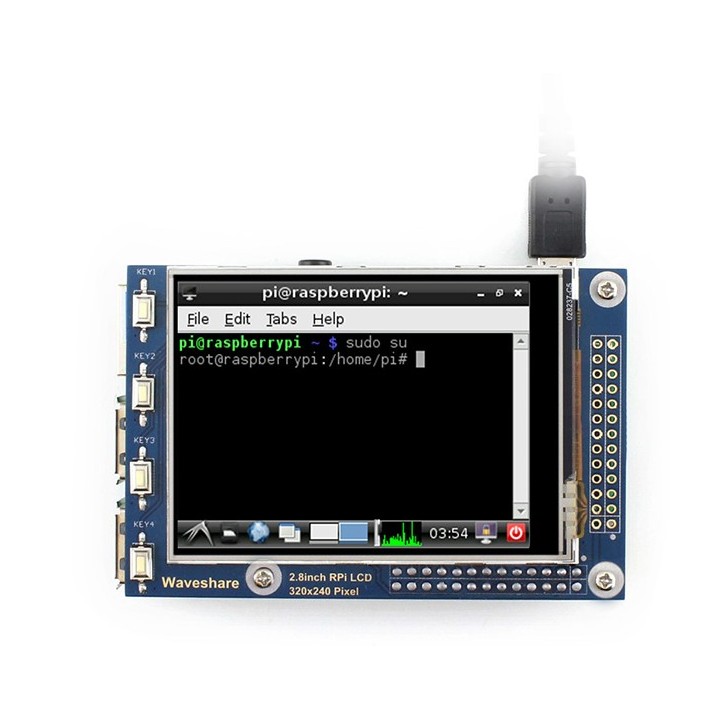

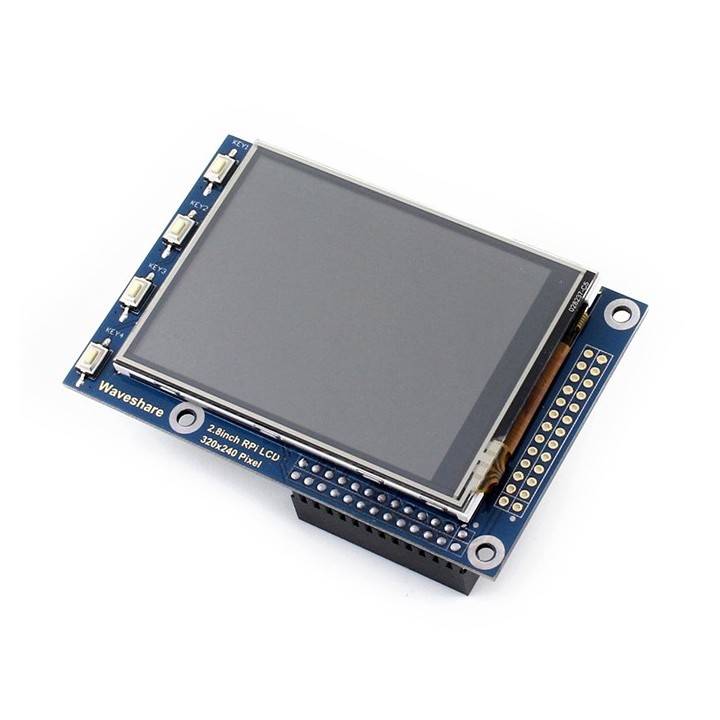

2.8" дисплей сенсорный Waveshare для Raspberry Pi

Для швидкого запуску дисплея WaveShare 2.8inch RPi LCD (A) є 2 варіанти - використання заздалегідь сконфігурованого образу Raspbian від Waveshare або "встановлення драйвера", останній варіант кращий, про нього далі.

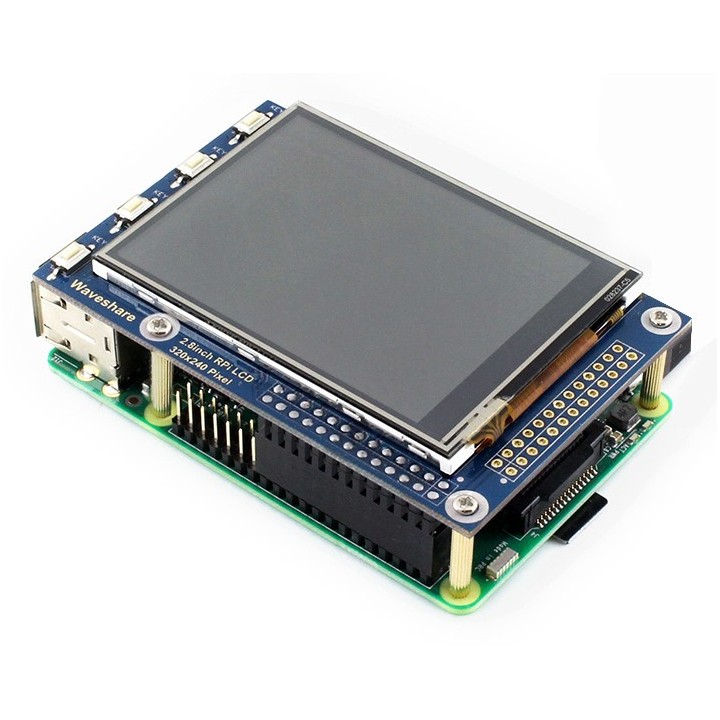

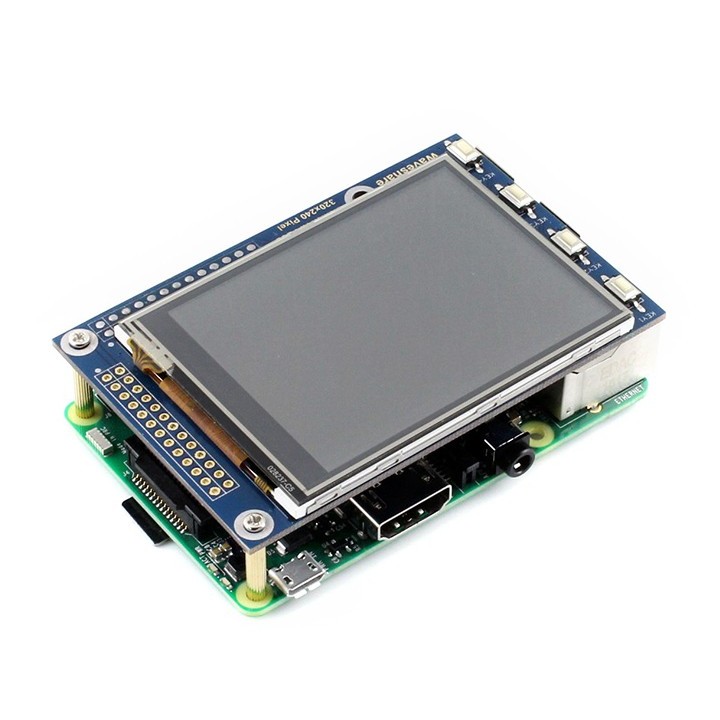

Використання з Raspberry Pi

Завантажте репозиторій з конфігураційними скриптами, перейдіть у директорію та виконайте скрипт встановлення з правами root. У прикладі наведено найактуальнішу версію драйвера, для попередніх версій Raspberry Pi або ОС дивіться посилання на архівні версії нижче.

git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
sudo ./LCD28-show

Драйвер LCD-show-170703 для Raspbian версії до 180303 або Raspbian Lite: LCD-show-170703.tar.gz
Драйвер LCD-show-161112 для Raspbian jessie версії до 2017-01-11: LCD-show-161112.tar.gz

Після перезавантаження система за замовчуванням запускатиметься з LCD дисплеєм, для перемикання в режим HDMI дисплея виконайте команду.

./LCD-hdmi

Для перемикання назад у режим LCD дисплея виконайте команду

./LCD28-show

Зміна орієнтації дисплея

Скрипту LCD28-show можна передати параметр повороту дисплея 0 (за замовчуванням), 90, 180 і 270 градусів повороту.

./LCD28-show 90

Калібрування сенсорного дисплея WaveShare 2.8" (A)

Запустіть програму калібрування дисплея такою командою

su pi
DISPLAY=:0.0 xinput_calibrator

На дисплеї по черзі буде показано 4 точки для калібрування, натискайте їх по черзі якомога точніше (за можливості скористайтеся стилусом), після завершення в терміналі з'являться рядки з даними калібрування.

Doing dynamic recalibration:
Setting new calibration data: 126, 3734, 3892, 199

Ці дані потрібно записати у файл налаштувань сенсорної панелі. Відкрийте файл і внесіть зміни.

sudo nano /etc/X11/xorg.conf.d/99-calibration.conf

У результаті у вас має вийти такий вміст, але з вашими даними калібрування

Section "InputClass"
Identifier	"calibration"
MatchProduct	"ADS7846 Touchscreen"
Option	"Calibration"	"126, 3734, 3892, 199"
Option	"SwapAxes"	"1"
EndSection

Збережіть файл натисканням CTRL+X, а потім Y, якщо ви використовували nano. Після перезавантаження Raspberry Pi зміни наберуть чинності.

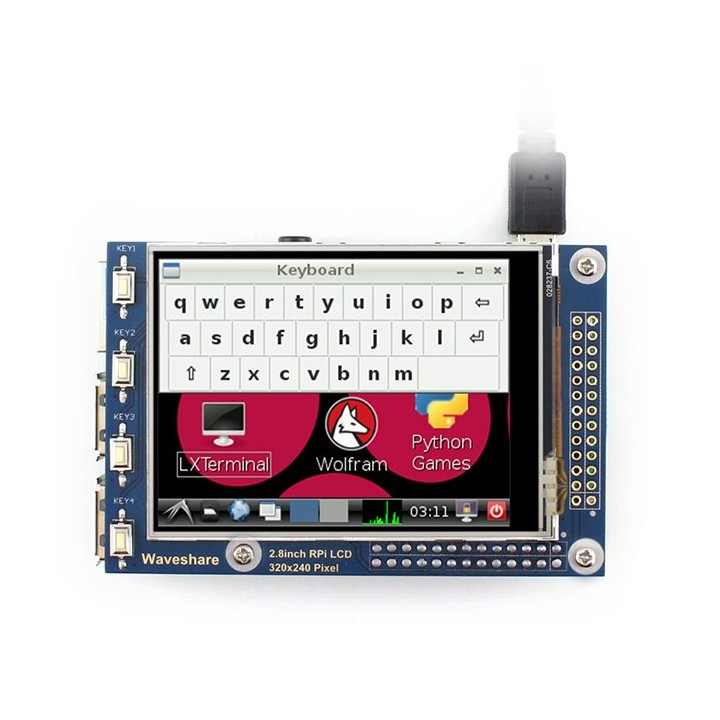

Викликати екранну клавіатуру Ви можете такою командою.

DISPLAY=:0.0 matchbox-keyboard -s 100 extended

Змінити DPI (розмір елементів інтерфейсу) можна, редагуючи параметр dpi у файлі /etc/rc.local

su -l pi -c "startx -- -dpi 60"

Ці інструкції є перекладом і витягом з офіційної документації на wiki виробника.
