Корпус для ODROID-C2/С1+ с дисплеем 3.5" Зображення

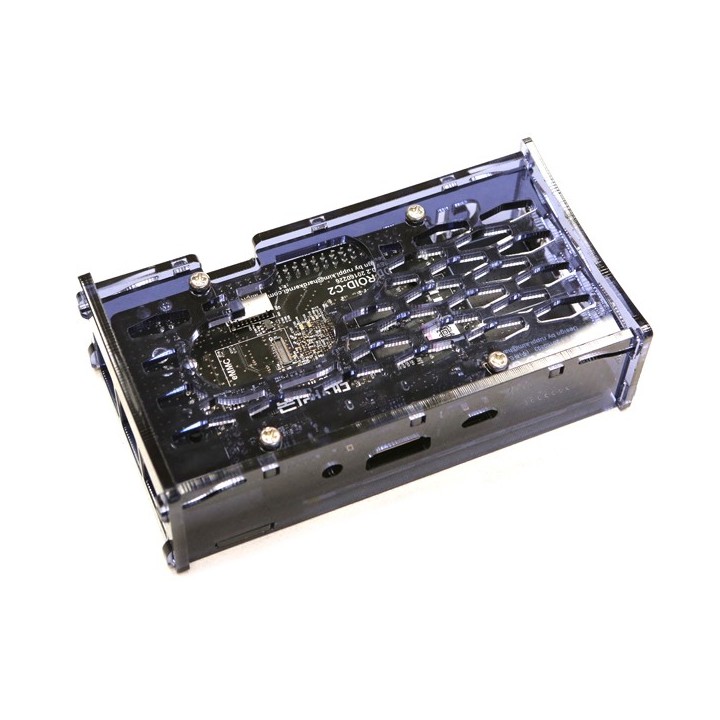

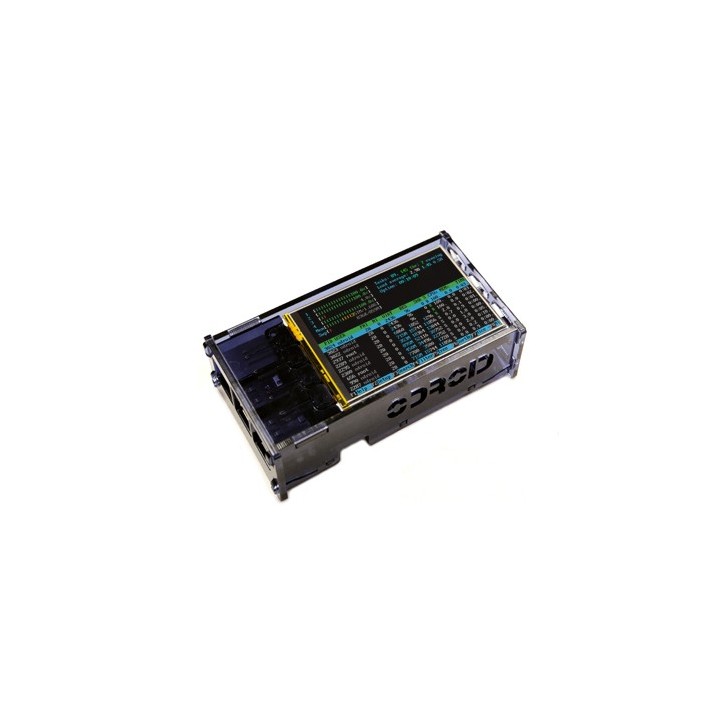

Корпус для ODROID-C2/С1+ с дисплеем 3.5"
Price:
295 ₴
Без податку
В наявності
3.5inch LCD Shield Case - акриловый прочный корпус от Hardkernel для совместного использования 3.5inch Touchscreen Shield с ODROID-C2 или ODROID-C1+. Корпус учитывает все особенности платы и дисплея и является идеальным решением для удобного использования ODROID-C2 или ODROID-C1+ с сенсорным дисплеем. В комплект входят все необходимые крепежи.
3.5inch LCD Shield Case - акриловый прочный корпус от Hardkernel для совместного использования 3.5inch Touchscreen Shield с ODROID-C2 или ODROID-C1+. Корпус учитывает все особенности платы и дисплея и является идеальным решением для удобного использования ODROID-C2 или ODROID-C1+ с сенсорным дисплеем. Акриловые части корпуса защищены пленкой, чтобы не повредились при транспортировке, в комплект входят все необходимые крепежи. Корпус дымчатого синего цвета.
Во вкладке "инструкции" Вы найдете подробные инструкции с фото по сборке данного корпуса.
 |
A.B.C.D.E.F. Acrylic pieces |
Характеристики
| Артикул | 1362 |
| Бренд | ODROID |
| Матеріал | Акрил |
| Сумісність з | ODROID-C1+ ODROID-C2 |
Інструкція зі складання корпусу
Крок 1. Потрібно "звільнити" всі частини корпусу від захисної плівки
Крок 2. До деталі (D) потрібно прикрутити проставки (G) за допомогою болтів (I)
Крок 3. Додайте розпірку (H) з болтом (I) на деталь (D)
Крок 4. Деталь (D) з кріпленнями з'єднайте з ODROID-C2 / ODROID-C1+ із заздалегідь встановленим дисплеєм
Крок 5. Встановіть деталь (Е)
Крок 6. Встановіть деталь (A)
Крок 7. Встановіть деталь (C)

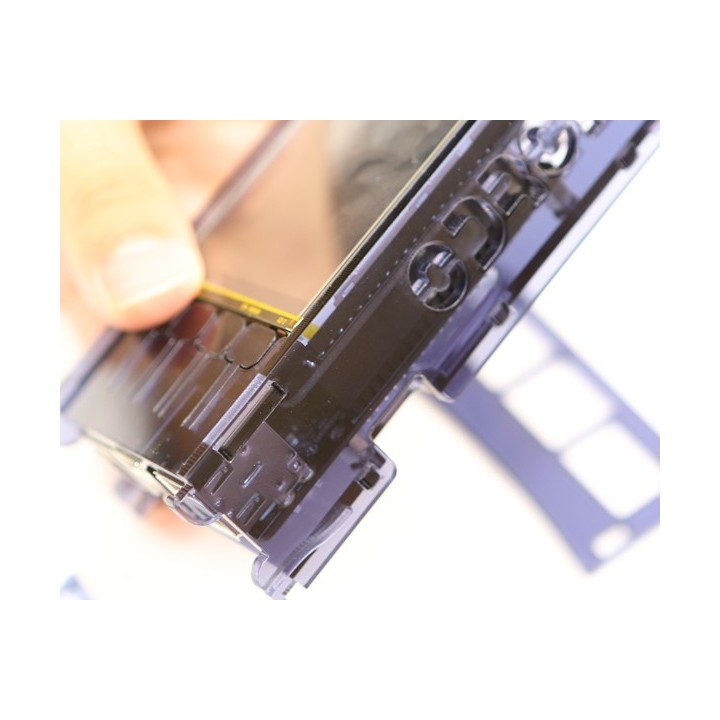

Крок 8. Приєднайте деталь (F) як показано на малюнку. Дотримуйтеся особливої обережності на цьому етапі, щоб не пошкодити акрилову частину корпусу
Крок 9. Акуратно встановіть нижній бік деталі (F)
Крок 10. Приєднайте верхню (!) сторону деталі (B) до корпусу так, як це показано на малюнку
Крок 11. Встановіть нижню (!) сторону деталі (B) до корпусу так, як це показано на малюнку

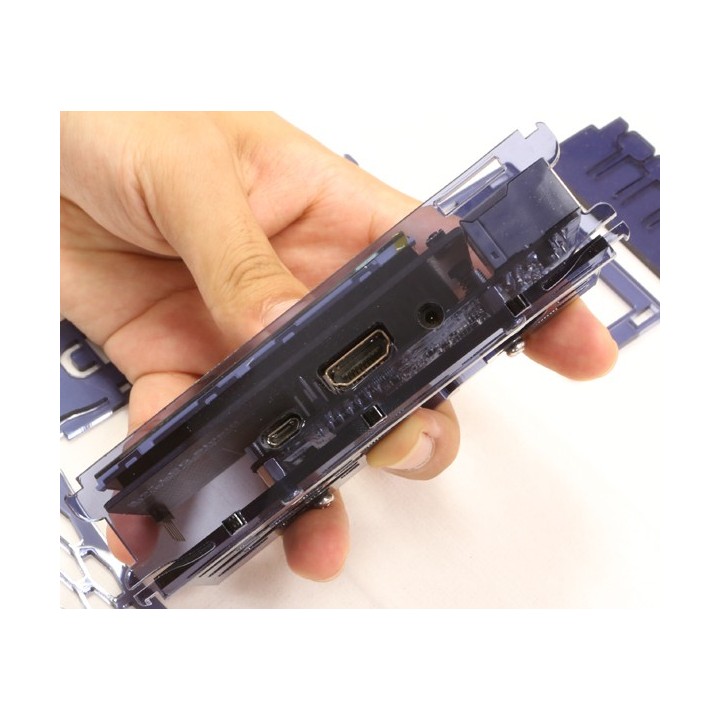

Бачимо, що слот для карти microSD і eMMC модуля залишаються відкритими

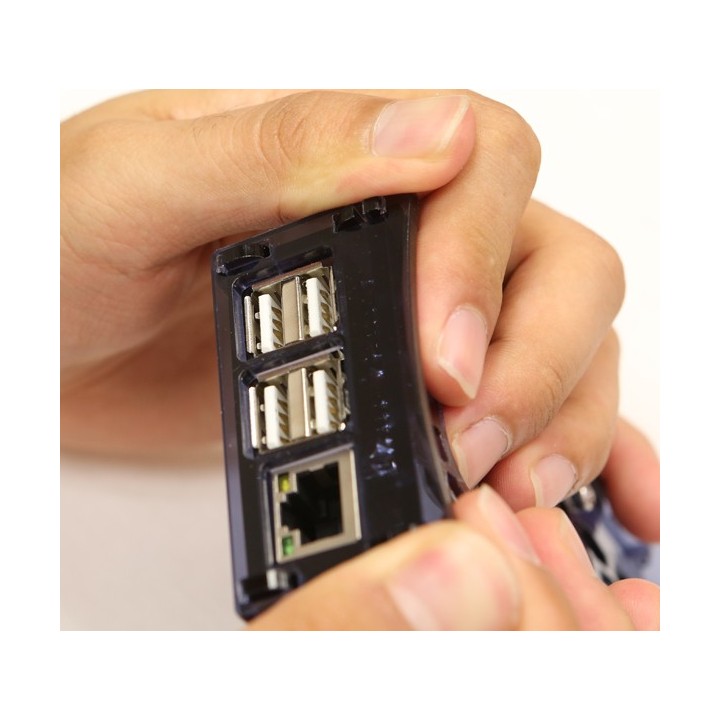

Порада! Під час розбирання корпусу, знімаючи деталь (F), притримуйте фіксуючу частину так, як це показано на малюнку

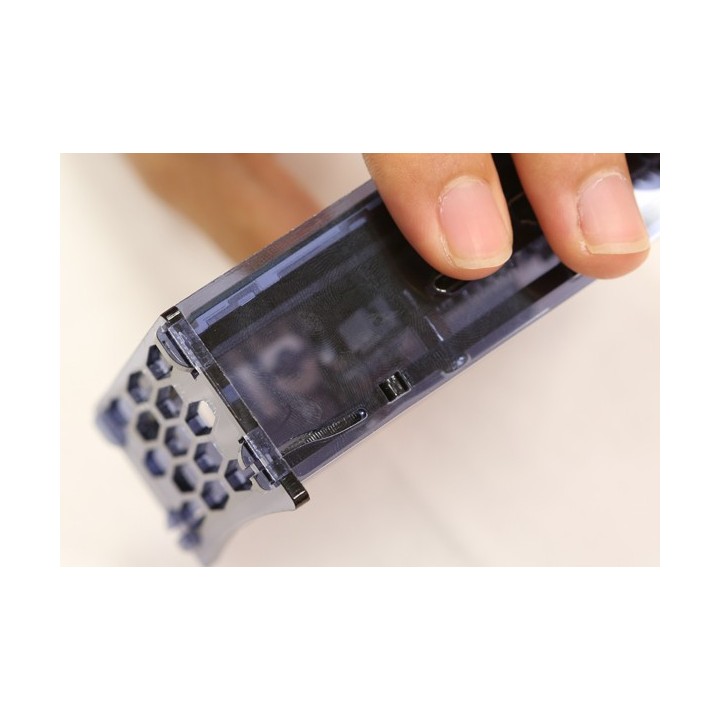

Під час демонтажу деталі (F) піднімайте нижню частину лише на 1-2мм, інакше можна пошкодити акрилові частини корпусу.
Під час розбирання корпусу та знімання деталі (F) будьте акуратні та від'єднуйте її лише так, як показано на малюнку.
