Name: XNUCLEO-F411RE Waveshare
Brand: Waveshare
SKU: 1716
Price: 698 UAH
Availability: OutOfStock

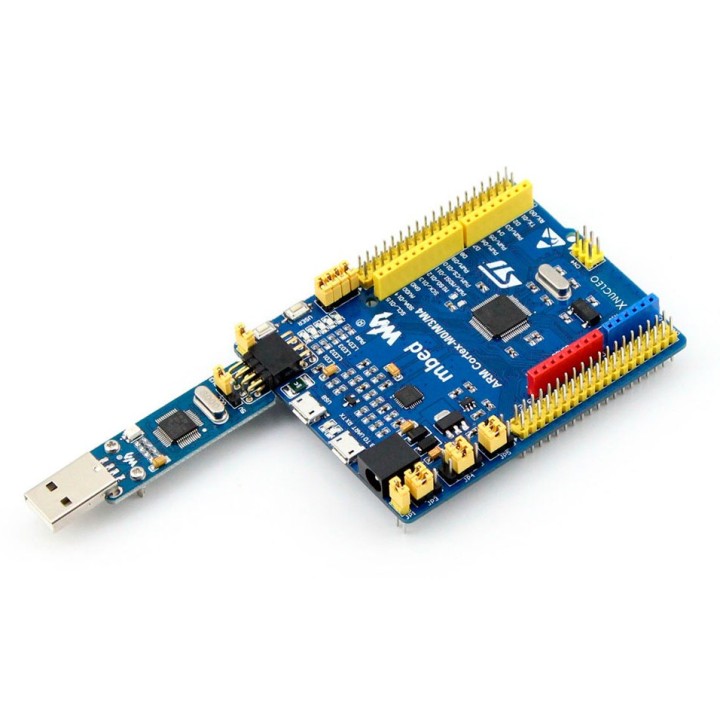

XNUCLEO-F411RE, Improved STM32 NUCLEO Board - відладочна плата від Waveshare, яка є покращеною версією класичної NUCLEO-F411RE. XNUCLEO від Waveshare працює на базі Cortex-M4 мікроконтролера STM32F411RET6. Сумісна зі сторонніми шилдами Arduino (UNO, Leonardo), що надає доступ до величезних ресурсів Arduino; піни ST Morpho забезпечують повний доступ до всіх входів/виходів STM32 для легкого периферійного розширення, а підтримка середовища mbed робить можливою швидку побудову прототипу пристрою з використанням SDK та online інструментів. У комплект постачання входить сама плата, окремий відладчик ST-LINK/V2, microUSB кабель та USB A (F) - USB A (M).

Багато детальної інформації про XNUCLEO-F411RE на wiki виробника. А тут wiki відладчика ST-LINK/V2 від Waveshare.

Нижче наведена порівняльна таблиця класичної NUCLEO-F411RE та XNUCLEO-F411RE для оцінки переваг кожної з них.

	XNUCLEO	NUCLEO	Коментар
Arduino сумісність	UNO, Leonardo	UNO	XNUCLEO конфігурується джамперами для сумісності з UNO (за замовчуванням) або Leonardo
Arduino ICSP інтерфейс	Так	Ні	ICSP потрібен для деяких шилдів
USB підключення	Так	Ні	USB роз'єм NUCLEO тільки для відладки, недоступний для інших USB підключень
USB роз'єм	microUSB	miniUSB	microUSB більш популярний

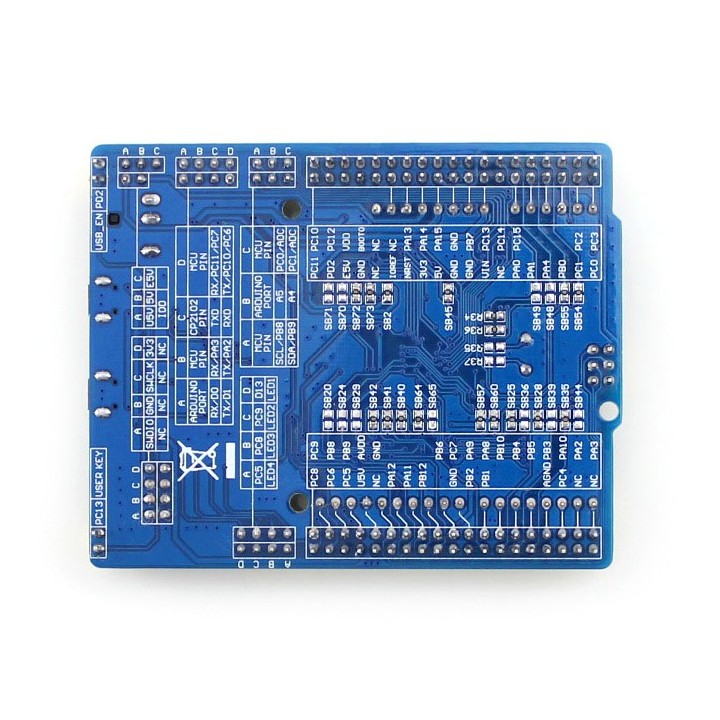

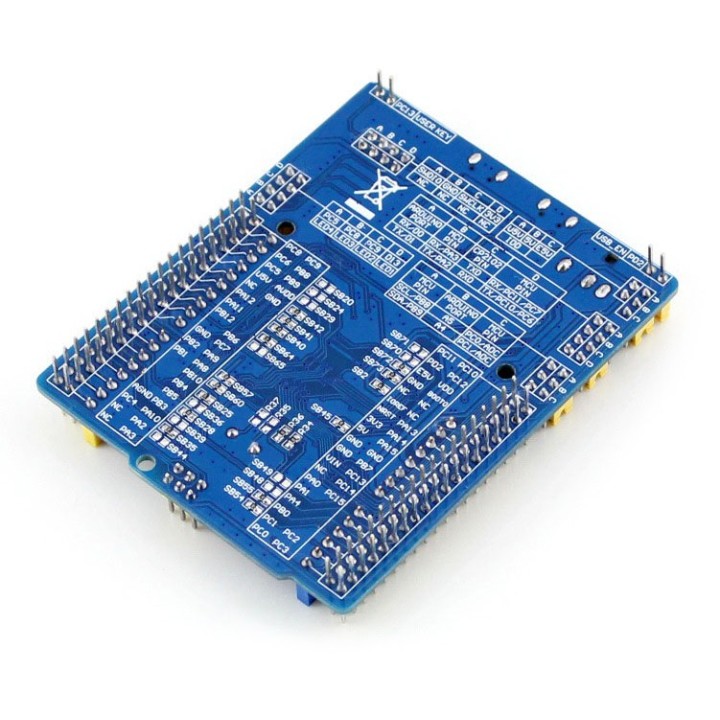

Маркування Morpho роз'ємів	Більшість контактів	Ні	Можна подивитися призначення контактів по маркуванню на PCB замість даташита
Основні інтерфейси підключені через:	Джампери	Резистори 0 Ом	Джампери простіші в експлуатації, не потрібно паяти
Відладка через UART	Доступна	Недоступна	На NUCLEO інтегрований функціональний чип ST-LINK/V2, інтерфейс якого з боку комп'ютера може бути симульований як послідовний порт, проте це недоступно під час внутрішньосхемної відладки, тоді як XNUCLEO характеризується автономним USB - UART чипом
8MHz кварцовий резонатор	Так	Ні	При використанні зовнішнього 8MHz кварцового резонатора таймер працює точніше
32.768 KHz кварцовий резонатор	Так	Ні	Потрібен для RTC
USB запобіжник	Так (500 mA)	Ні	USB інтерфейс комп'ютера може бути пошкоджений без запобіжника
Світлодіоди	4	1	Більша кількість світлодіодів спрощує моніторинг стану плати
UART індикатор	Так	Ні	Є індикація обміну даними
DC вхід	Так	Ні	Підвищує зручність експлуатації
Розташування кнопки	Поблизу краю PCB	Близько до роз'єму розширення Arduino	Зручний доступ до кнопки навіть при використанні шилда Arduino

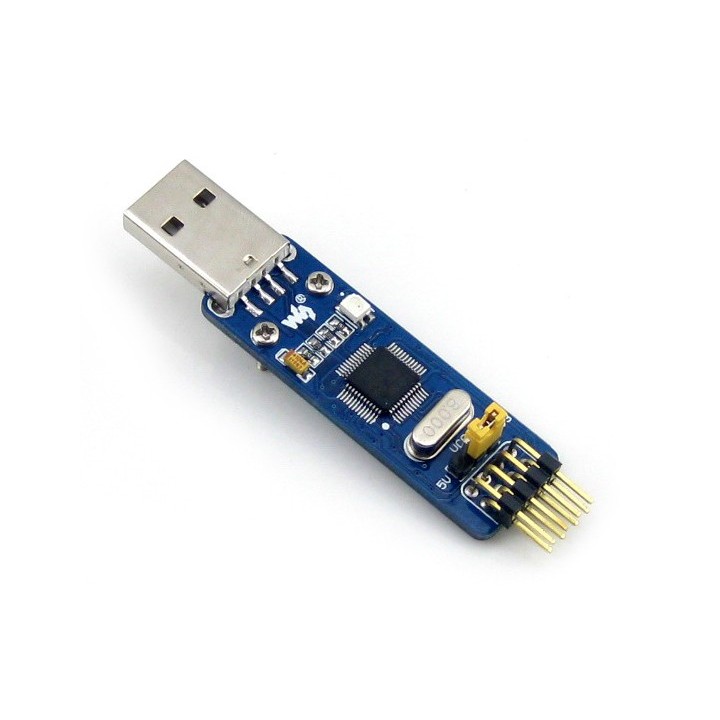

ST-LINK	Окремий	Інтегрований	окремий ST-LINK можна застосувати і в інших проектах
Постачається з USB кабелем	Так	Ні

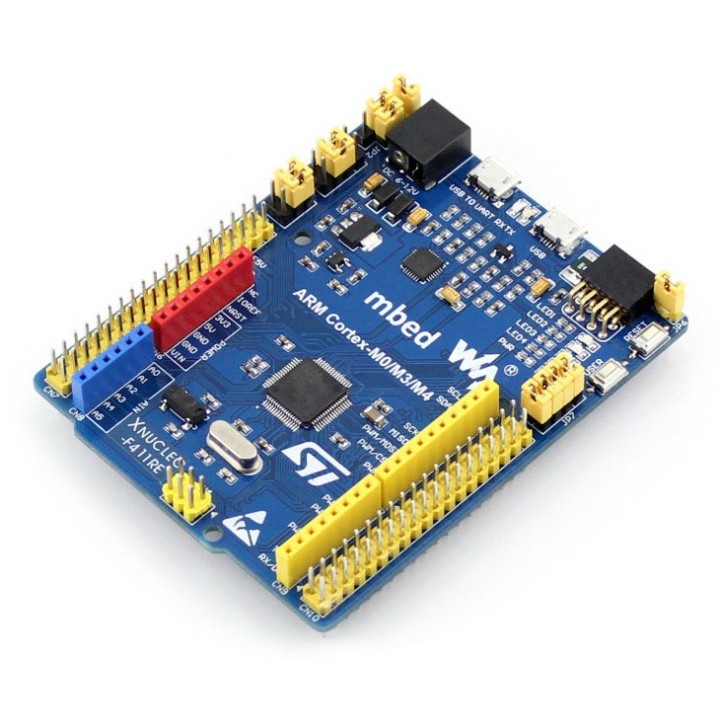

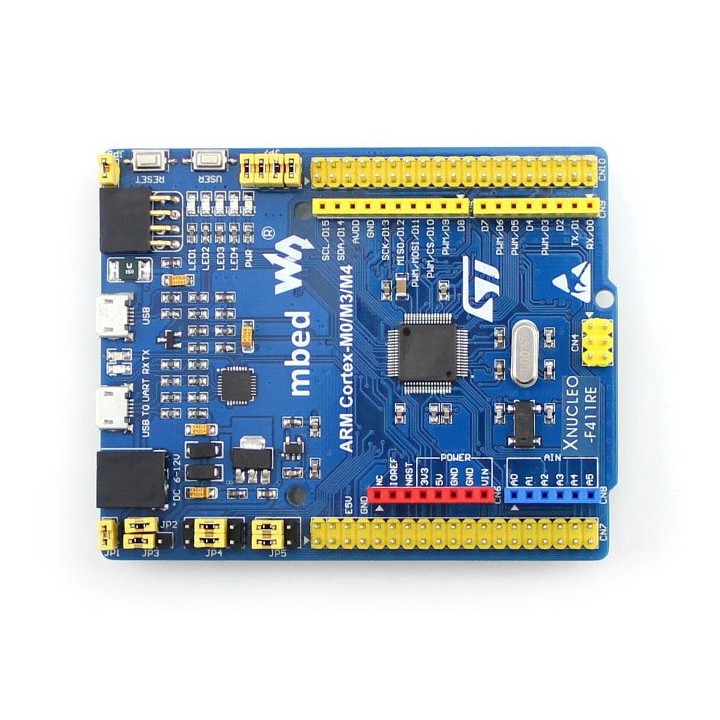

Розшифровка фото

STM32F411RET6:
- Ядро: ARM® 32-bit Cortex™-M4
- Робоча частота: 100МHz
- Робоча напруга: 1.7V - 3.6V
- Корпус: LQFP64
- Пам'ять: 512 kB Flash, 128kB SRAM
- Інтерфейси: 1xSDIO, 1xUSB 2.0 FS, 5xSPI або 5xI2S, 3xUSART, 3xI2C
- AD/DA : 1xAD (12 bit, 16 каналів)
SPX3819M5: 3.3V стабілізатор напруги
AMS1117-5.0: 5V стабілізатор напруги
CP2102: USB-UART перетворювач
Arduino роз'єм: для підключення Arduino шилдів
ICSP interface: Arduino ICSP
USB-UART: для відладки
USB роз'єм: USB комунікаційний інтерфейс
SWD interface: для програмування та відладки
ST Morpho роз'єми: доступ до VCC, GND і до всіх портів I/O, для спрощення розширення
6V - 12V DC вхід
Користувацька кнопка
Кнопка скидання
Індикатор живлення
Користувацький світлодіод
500mA швидкий самовідновлюваний запобіжник
Індикатори послідовного порту Rx/Tx
8MHz кварцовий резонатор
32.768 KHz кварцовий резонатор
ADC/I2C джампери вибору:
- Замкнуті A і B : Arduino A4, A5 використовується як I2C
- Замкнуті B і C : Arduino A4, A5 використовується як ADC
Джампери вибору UART
MCU джампер тесту струму
Джампер вибору джерела живлення:
- встановлений 5V і U5V: живлення від USB
- встановлений 5V і E5V: живлення від зовнішнього джерела
- встановіть джампер для увімкнення функції
- видаліть джампер для вимкнення функції
USB джампер:
- встановлений джампер - enable
- видалений джампер - disable
Джампер користувацької кнопки:
- джампер встановлюється для підключення до портів I/O, що використовуються для демонстраційних кодів
- джампер видаляють для підключення користувацьких контактів через з'єднувальні дроти
Джампери користувацьких світлодіодів:
- джампер встановлюється для підключення до портів I/O, що використовуються для демонстраційних кодів
- джампер видаляють для підключення користувацьких контактів через з'єднувальні дроти.
