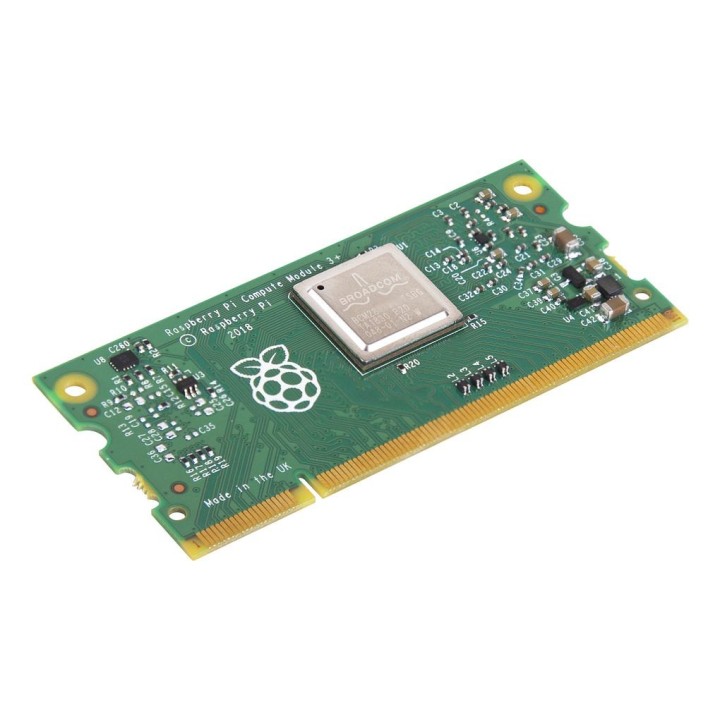

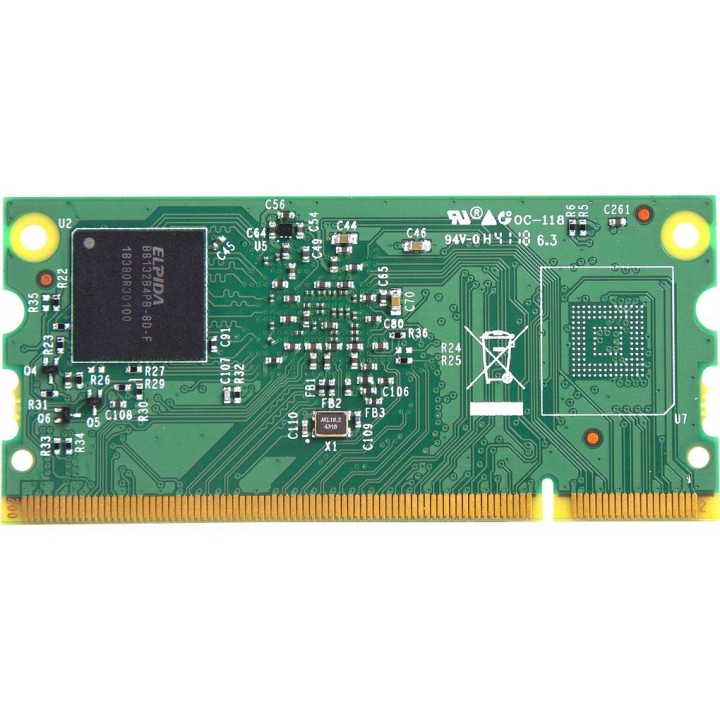

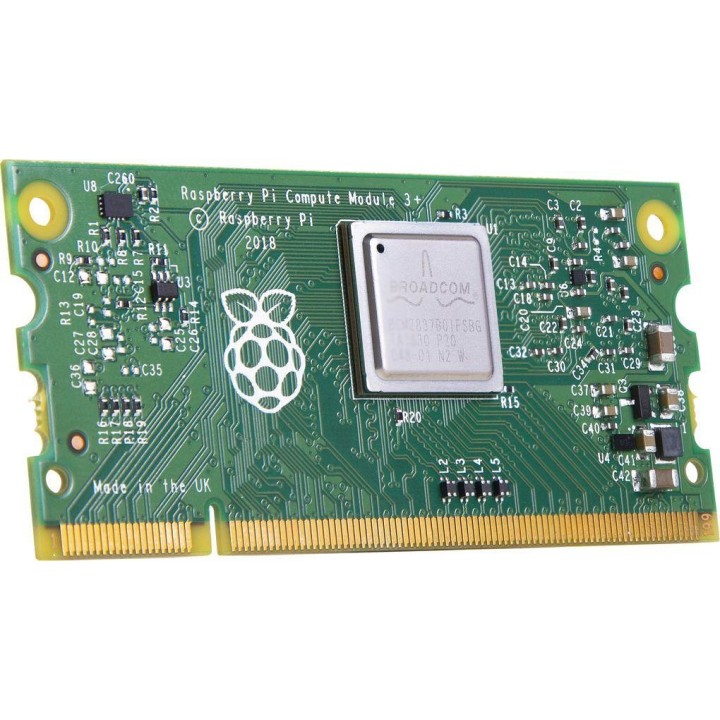

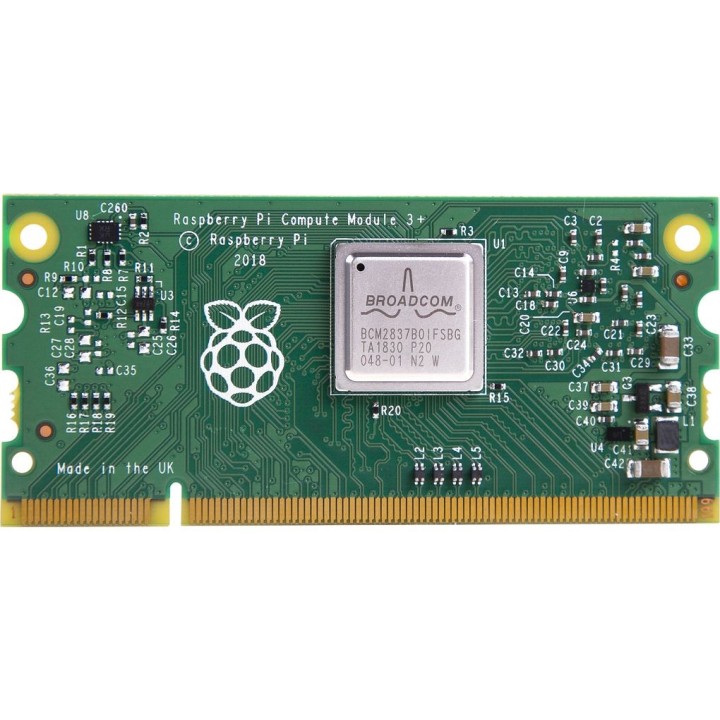

Raspberry Pi Compute Module 3+ Lite

Raspberry Pi Compute Module 3+ Lite - это вычислительный модуль от Raspberry Pi Foundation, который имеет чип, аналогичный модели Raspberry Pi 3B+ - BCM2837B0 с тактовой частотой 1.4GHz, оснащен 1GB LPDDR2. Версия модуля Lite не имеет встроенной памяти, для этого используется карта microSD, которая доступна через модуль SO-DIMM.

По сути, CM3+Lite - это Raspberry Pi для промышленного использования и для создания собственных решений, которая выполнена в более компактном корпусе, устанавливается в стандартный 200-пиновый разъем DDR2 SO-DIMM. Все необходимые интерфейсы доступны через пины.

Для удобства использования модуля существуют платы расширения как и от Raspberry Pi Foundation, так и от сторонних производителей.

Технические характеристики

• SoC: Broadcom BCM2837B0 64-bit, Cortex-A53 @ 1.4GHz
• RAM: 1GB LPDDR2
• Слот для карт microSD доступен через модуль SO-DIMM
• 200-контактный разъем с:
  • 48x GPIO
  • 2x I2C, 2x SPI, 2x UART
  • 2x SD / SDIO, 1x интерфейс памяти NAND (SMI)
  • 1x HDMI 1.3a
  • 1x USB 2.0 HOST / OTG
  • 1x DPI (Параллельный RGB дисплей)
  • 1x 4-полосная CSI камера Интерфейс (до 1 Гбит на полосу), 1x 2-х полосный CSI интерфейс камеры (до 1 Гбит на дорожку)
  • 1x 4-полосный DSI Интерфейс дисплея (до 1 Гбит на полосу), 1x 2-х полосный DSI Display Interface (до 1 Гбит на дорожку)
• Источник питания — VBAT (2.5V до 5,0) для ядра процессора BCM2837, 3.3V для Phys, UI и EMMC памятью, 1.8V для PHYs, IO и SDRAM, VDAC (2.8V тип.) Для видео, GPIO0- 27_VREF & GPIO28-45_VREF (от 1,8 до 3,3 в) для двух GPIO.
• Габариты: 67.6х31 mm; совместимый с JEDEC MO-224, используемой в модуле памяти DDR2 SO-DIMM
• Диапазон рабочих температур от -20°C до +70°C.
