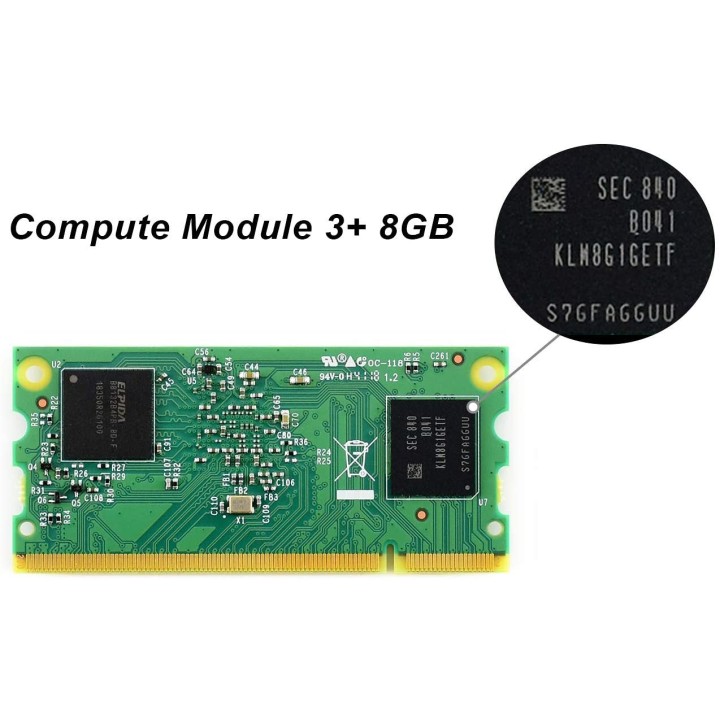

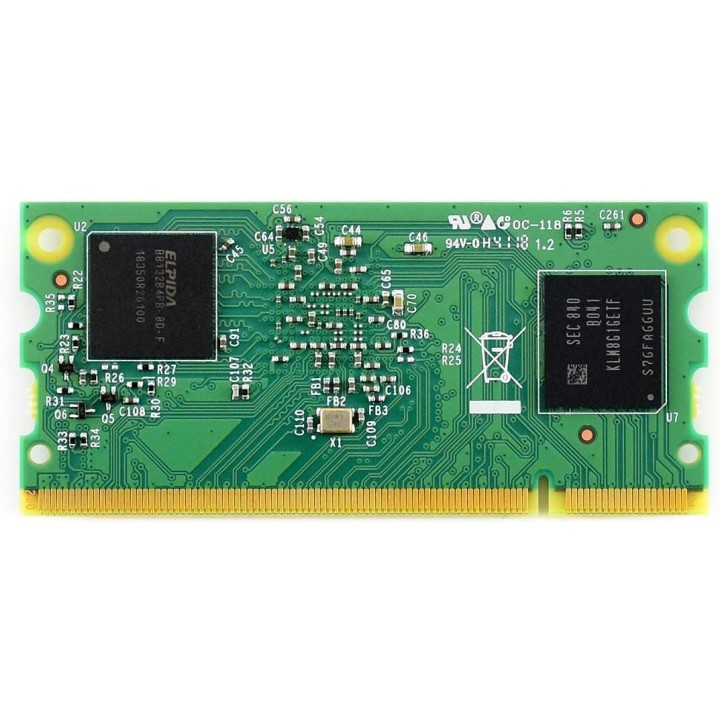

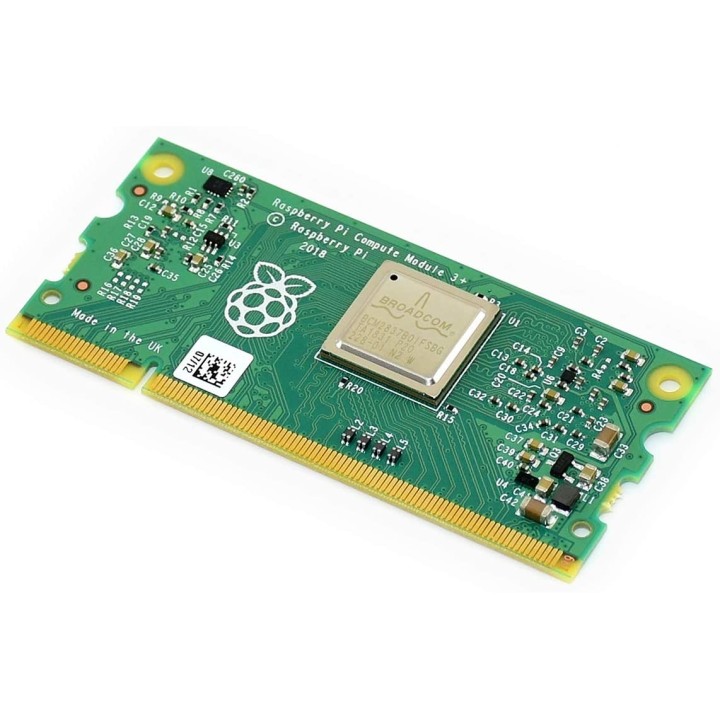

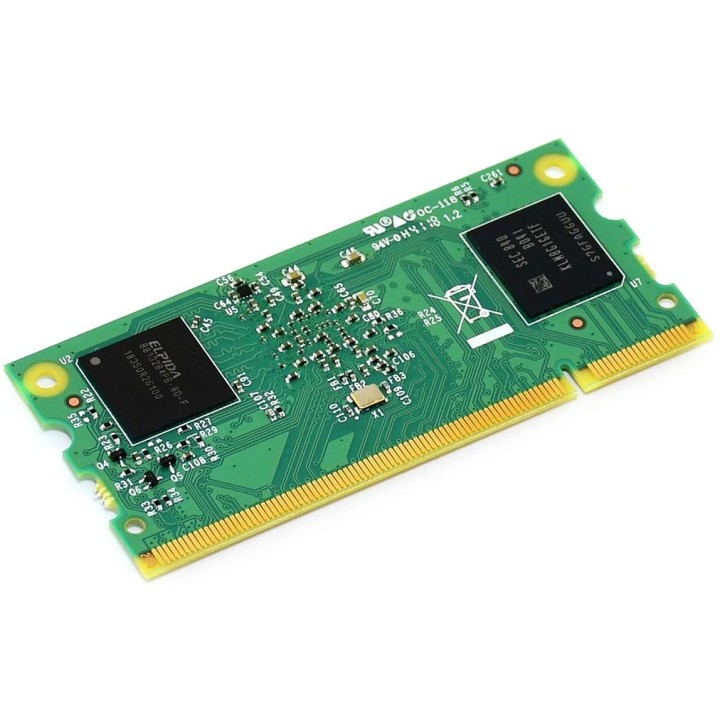

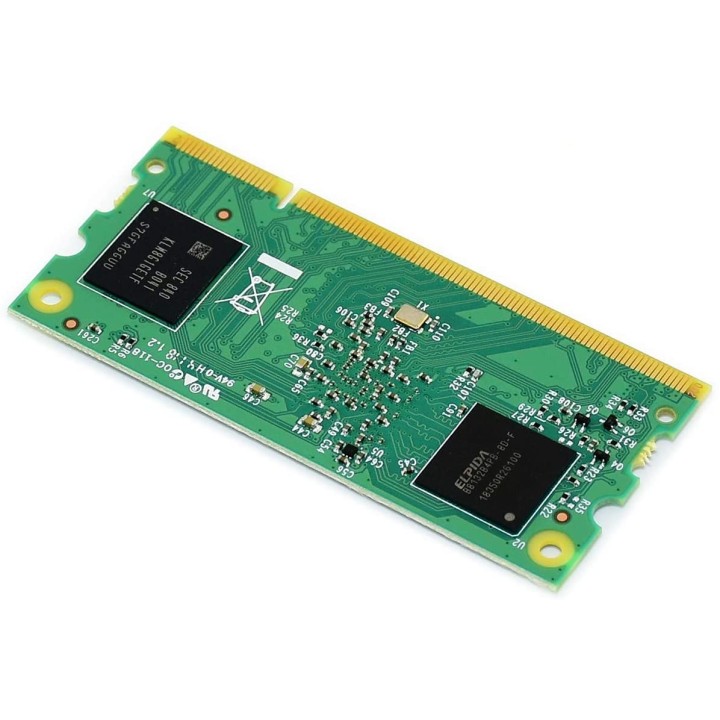

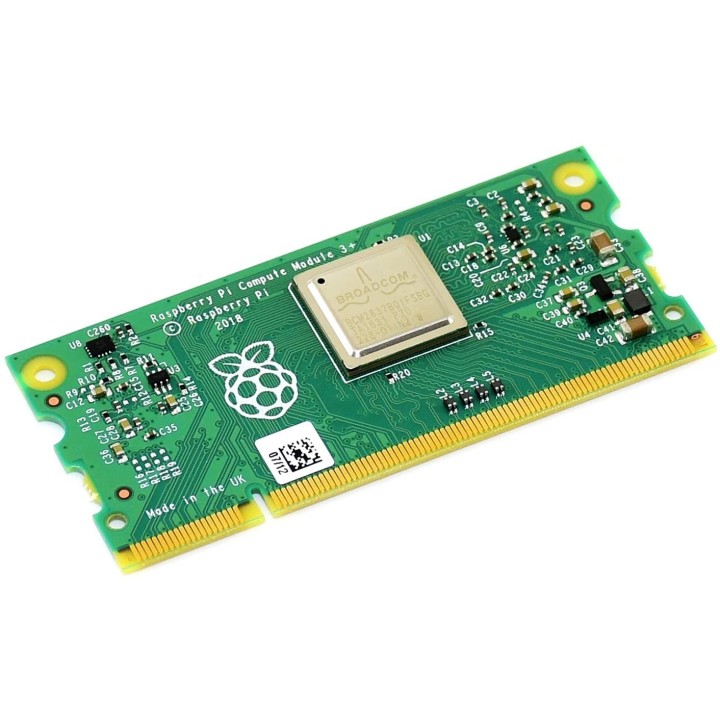

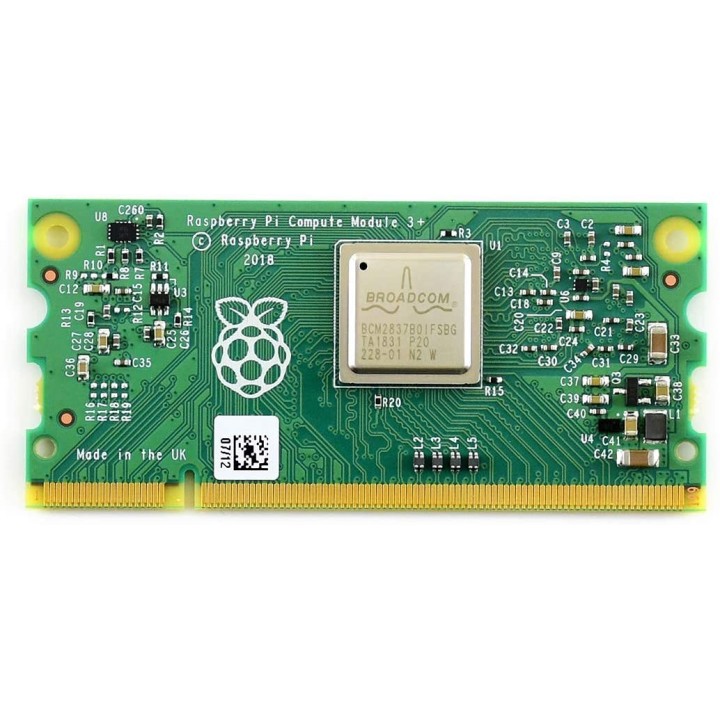

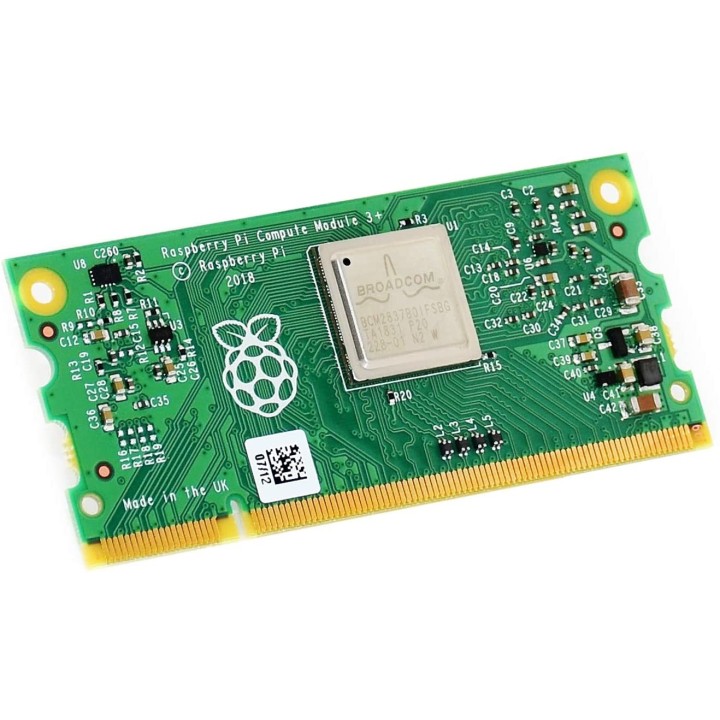

Raspberry Pi Compute Module 3+ 8GB

Raspberry Pi Compute Module 3+ 8GB - це обчислювальний модуль від Raspberry Pi Foundation, який має чип, аналогічний моделі Raspberry Pi 3B+ - BCM2837B0 з тактовою частотою 1.4GHz, оснащений 1GB LPDDR2. Ця версія модуля має 8GB вбудованої пам'яті.

По суті, CM3+8GB - це Raspberry Pi для промислового використання і для створення власних рішень, яка виконана у більш компактному корпусі, встановлюється у стандартний 200-піновий роз'єм DDR2 SODIMM. Усі необхідні інтерфейси доступні через піни.

Для зручності використання модуля існують плати розширення як від Raspberry Pi Foundation, так і від сторонніх виробників.

Технічні характеристики

• SoC: Broadcom BCM2837B0 64-bit, Cortex-A53 @ 1.4GHz
• RAM: 1GB LPDDR2
• EMMC 8GB
• 200-контактний роз'єм з:
  • 48x GPIO
  • 2x I2C, 2x SPI, 2x UART
  • 2x SD / SDIO, 1x інтерфейс пам'яті NAND (SMI)
  • 1x HDMI 1.3a
  • 1x USB 2.0 HOST / OTG
  • 1x DPI (Паралельний RGB дисплей)
  • 1x 4-смугова CSI камера Інтерфейс (до 1 Гбіт на смугу), 1x 2-х смуговий CSI інтерфейс камери (до 1 Гбіт на доріжку)
  • 1x 4-смуговий DSI Інтерфейс дисплея (до 1 Гбіт на смугу), 1x 2-х смуговий DSI Display Interface (до 1 Гбіт на доріжку)
• Джерело живлення: VBAT (2.5V до 5,0) для ядра процесора BCM2837, 3.3V для Phys, UI і EMMC пам'яттю, 1.8V для PHYs, IO і SDRAM, VDAC (2.8V тип.) Для відео, GPIO0- 27_VREF & GPIO28-45_VREF (від 1,8 до 3,3 в) для двох GPIO.
• Габарити: 67.6х31 mm; сумісний з JEDEC MO-224, що використовується в модулі пам'яті DDR2 SO-DIMM
• Діапазон робочих температур від -20°C до +70°C.
