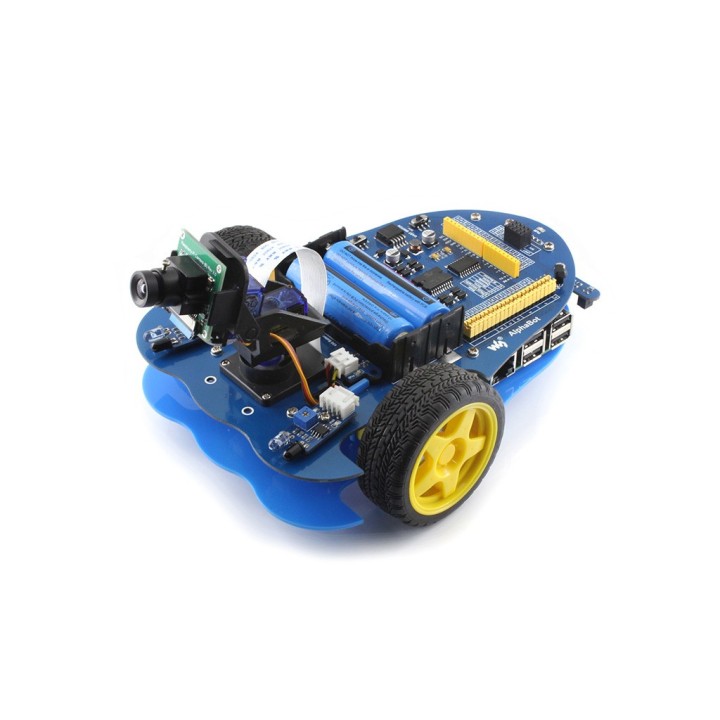

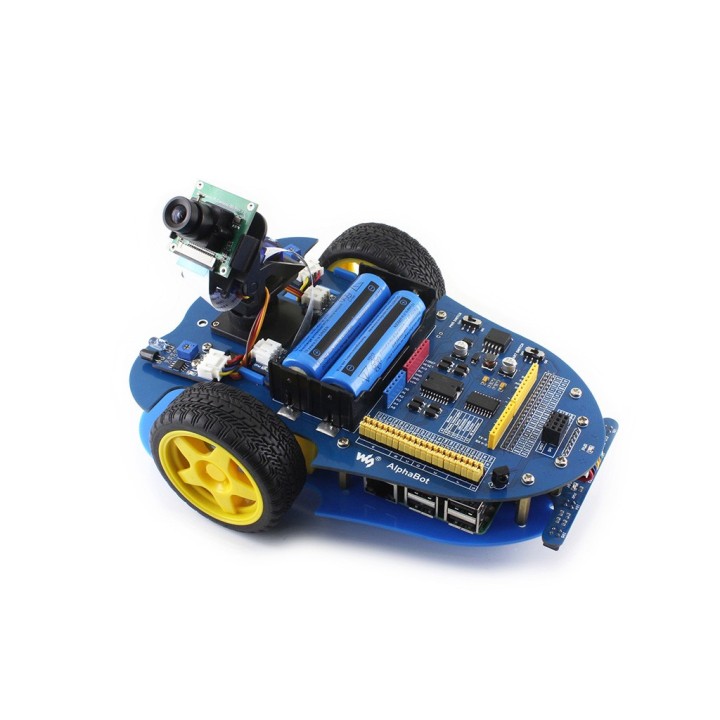

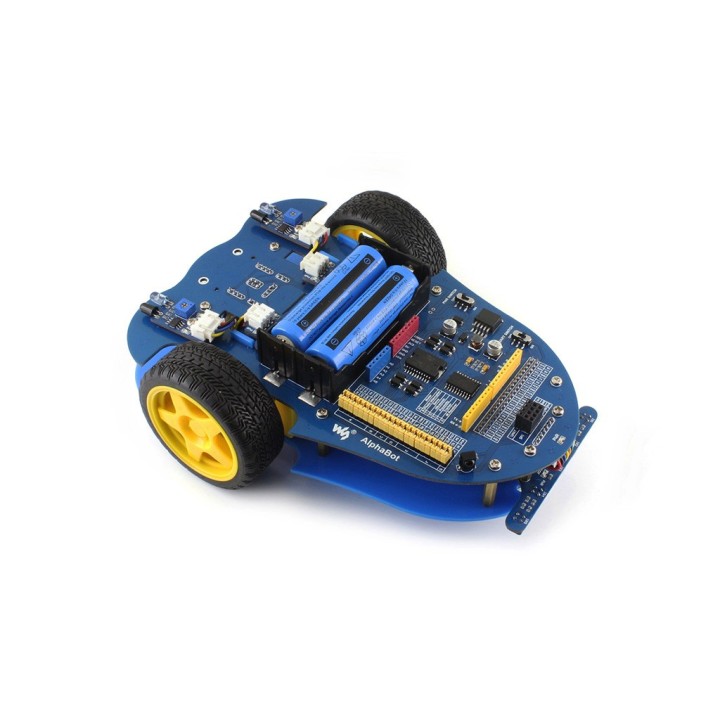

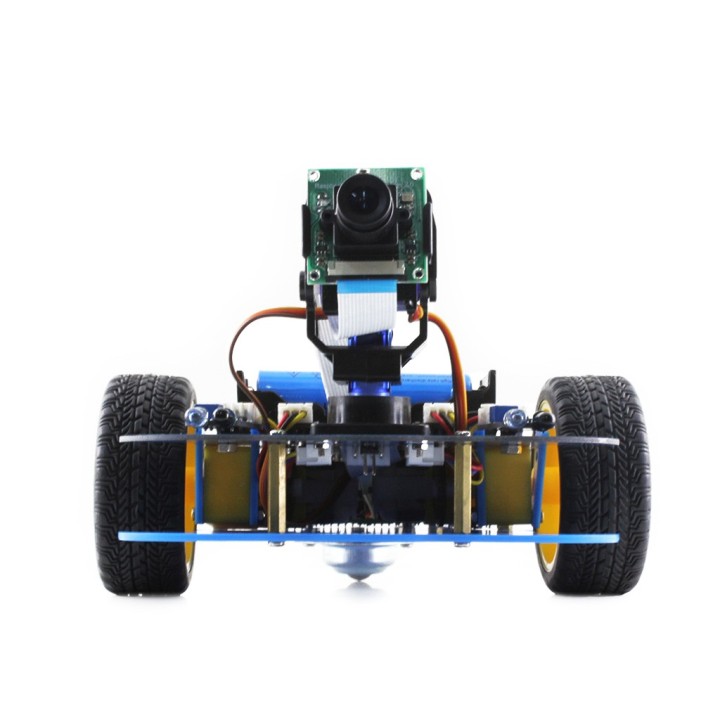

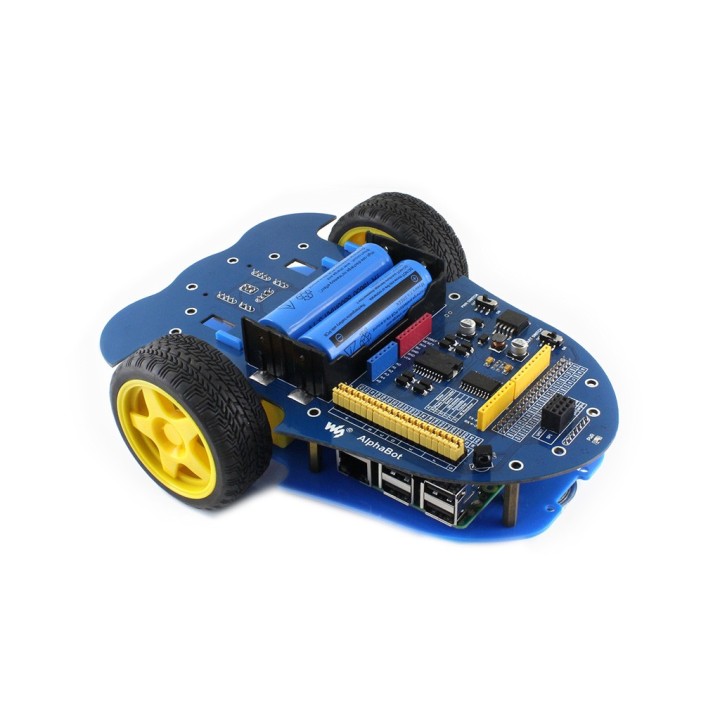

AlphaBot, Raspberry Pi robot building kit

AlphaBot, Raspberry Pi robot building kit - отличный набор для создания собственного робота на базе Raspberry Pi от Waveshare.

AlphaBot - это платформа для создания робота, совместимая с Raspberry Pi и Arduino. Она состоит из материнской платы AlphaBot, мобильного шасси и всего необходимого для создания робота. Необходимо подключить Raspberry Pi или Arduino-совместимую плату в сочетании с общедоступным примером кода от Waveshare, после чего платформа готова к использованию: AlphaBot может собирать данные о состоянии окружения и записывать видео, быть удаленно управляемым роботом.

Приобретая набор AlphaBot, Raspberry Pi robot building kit вы не ограничены в использовании компонентов набора, можно комплектовать и использовать в будущем AlphaBot Robot так, как требует того реализация Вашего проекта!

Обратите внимание, Raspberry Pi в комплект поставки не входит. Много полезной и интересной информации, в том числе подробный мануал пользователя и демо код  на wiki производителя.

Комплектация  набора

Основная комплектация

1. Платформа AlphaBot
2. Высокоточный модуль маршрута
3. Модуль определения скорости вращения двигателя (2шт)
4. Инфракрасный датчик обхода препятствивий (2шт)
5. Двигатель с коробкой передач (2шт)
6. Колеса AlphaBot (2шт)
7. Акриловый корпус AlphaBot
8. Монтажные пластины для двигателя (4шт)
9. Шаровая опора
10. 20-шаговый диск-энкодер (2шт)
11. ИК-пульт ДУ
12. 4-пиновый джампер (2шт)
13. 3-пиновый джампер (2шт)
14. 7-пиновый джампер
15. Комплект монтажных креплений

Дополнительная комплектация (Также входит в комплект поставки)

1. Камера для Raspberry Pi (Camera B)
2. Сервопривод SG90 (2шт)
3. Подвижное крепление для камеры
4. Шлейф для камеры 25см
5. Карта памяти microSD (на выбор производителя)
6. Блок питания 5V2.5A (USA plug)
7. USB ридер для карты microSD (на выбор производителя)
8. Кабель USB - microUSB

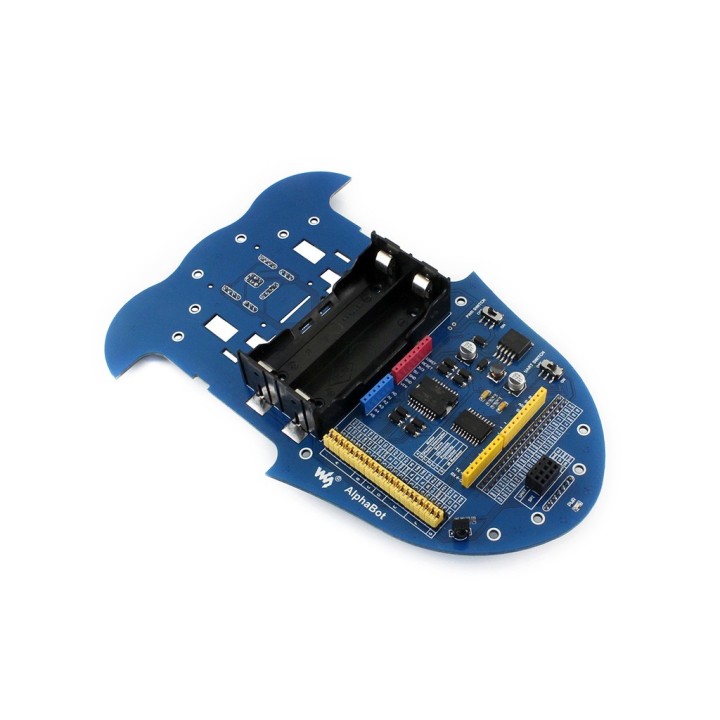

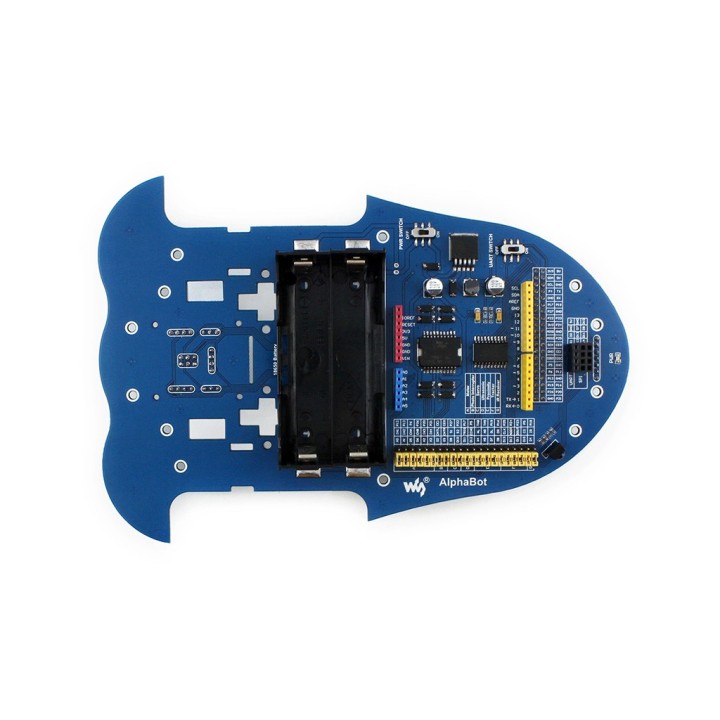

Расшифровка фото

1. Интерфейс для подключения Raspberry Pi
2. Интерфейс для подключения Arduino
3. Интерфейс для подключения двигателей
4. Интерфейс для подключения ультразвукового модуля
5. Интерфейс для подключения сервоприводов
6. Интерфейс для подключения модулей обхода препятствивий
7. Интерфейс для подключения модулей измерения скорости
8. Держатель аккумулятора 18650
9. Интерфейс для подключения резервного питания (не распаян)
10. Пины для подключения Arduino-шилдов
11. UART интерфейс
12. SPI интерфейс
13. Интерфейс для подключения маршрутного модуля
14. TLC1543: 10-битный АЦП для подключения аналоговых датчиков к RPi
15. LM298P: dual H bridge motor driver chip
16. Диод Шоттки
17. Кнопка питания
18. LM2596: регулятор 5V
19. Индикатор питания
20. Переключатель UART (используется чтоб установить/прервать связь RPi и Arduino)
21. ИК-приемник
22. Выбор RPi или Arduino для управления периферийными устройствами.
