Дисплей 7.5" e-Paper

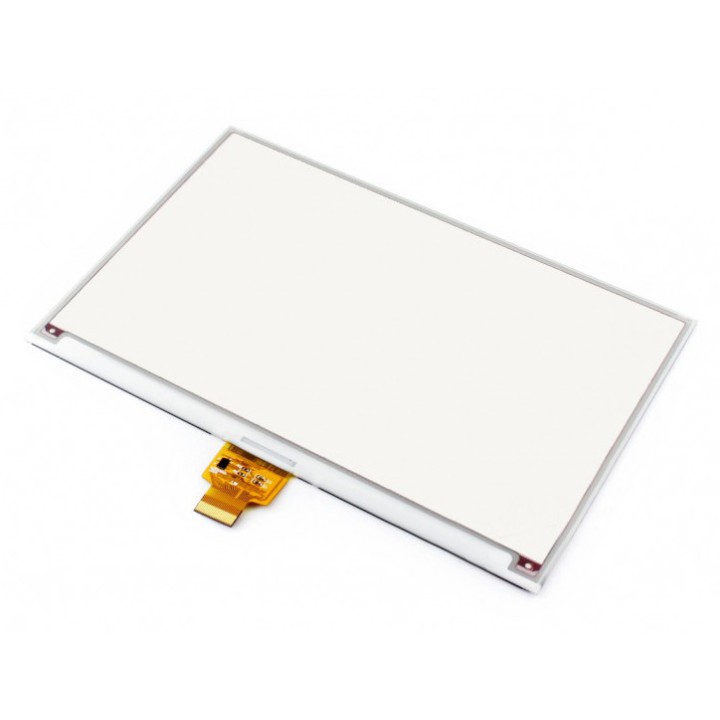

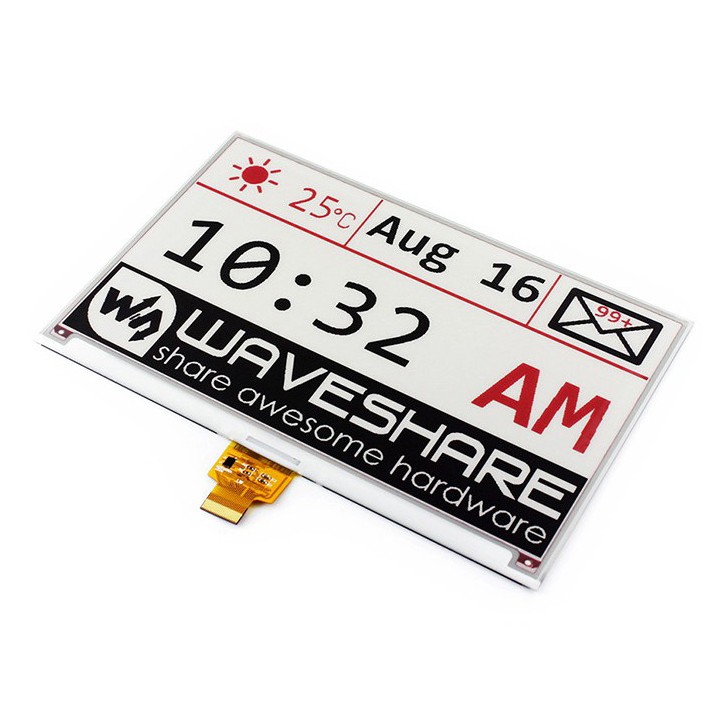

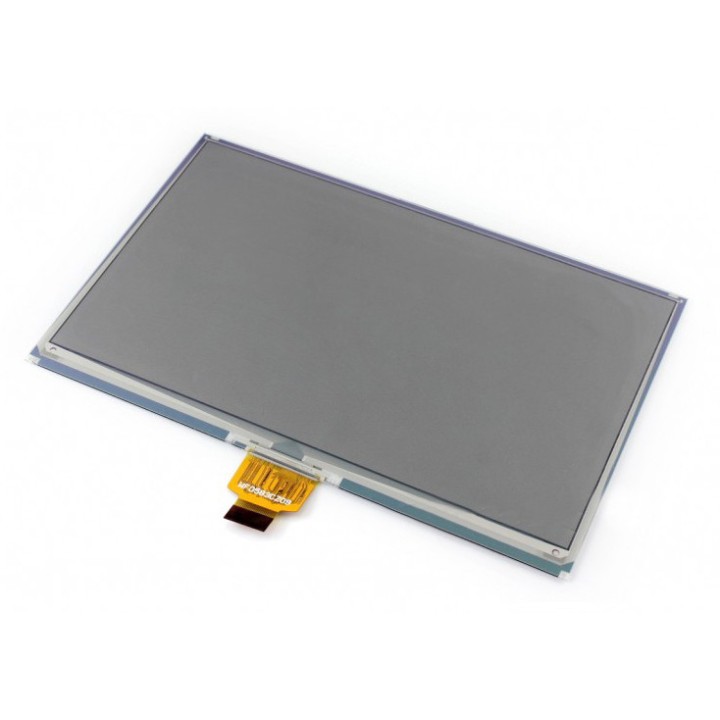

640x384, 7.5inch E-Ink raw display, three-color - це дисплей на основі електронного чорнила від Waveshare діагоналлю 7,5", має роздільну здатність 640x384 точок і працює по SPI інтерфейсу, підтримує три кольори: червоний, чорний, білий. Даний дисплей має наднизьке енергоспоживання і широкі кути огляду. Зберігає зображення тривалий час навіть після вимкненого живлення. Завдяки своїм унікальним характеристикам є відмінним рішенням для енергоефективних пристроїв: електронних цінників, промислових апаратів, відображення інформації про навколишнє середовище.

Дисплей є універсальним і може бути підключений і до одноплатних комп'ютерів, і до контролерів. Для додаткової зручності постачається з шилдом для зручного підключення до Raspberry Pi або Arduino-контролерів на вибір.

Докладна технічна інформація є на wiki виробника: дисплей, шилд для підключення до Raspberry Pi, Arduino-шилд.

Технічні характеристики дисплея

• Робоча напруга: 3.3V
• Діагональ: 7.5"
• Роздільна здатність: 640x384 точок
• Тип дисплея: e-Paper
• Інтерфейс: SPI (3-контактний і 4-контактний)
• Крок точки: 0.255×0.255
• Колір дисплея: чорний, білий, червоний
• К-сть відтінків сірого: 2
• Час повного оновлення: 16 секунд
• Енергоспоживання в режимі оновлення: 38mW
• Енергоспоживання в режимі очікування: <0.017mW
• Кут огляду: >170 °
• Розмір модуля: 170.2 × 111.2 × 1.18 mm
• Розмір дисплея: 163.2 mm × 97.92 mm.

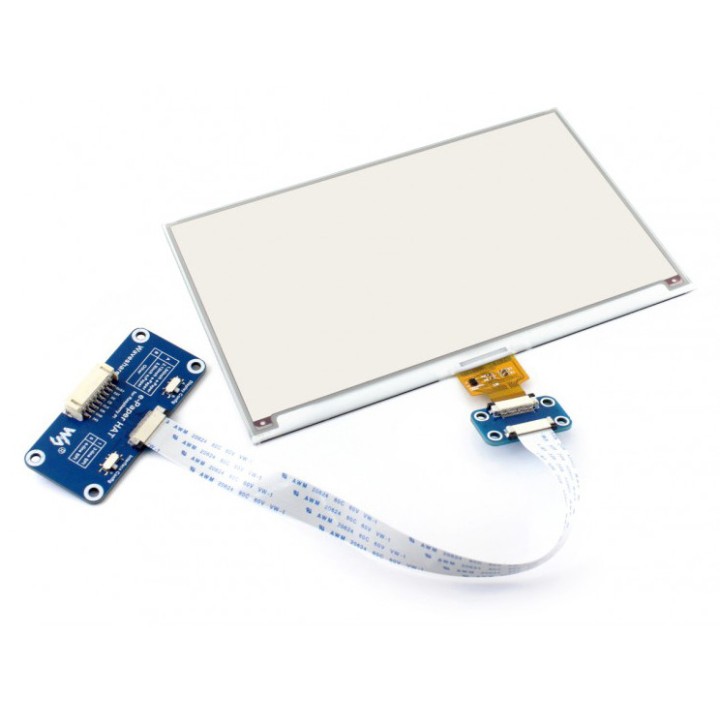

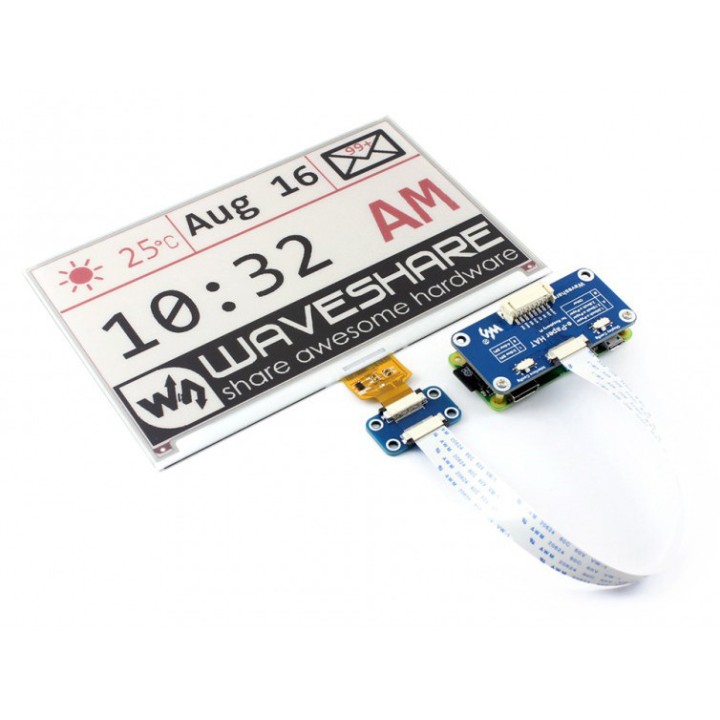

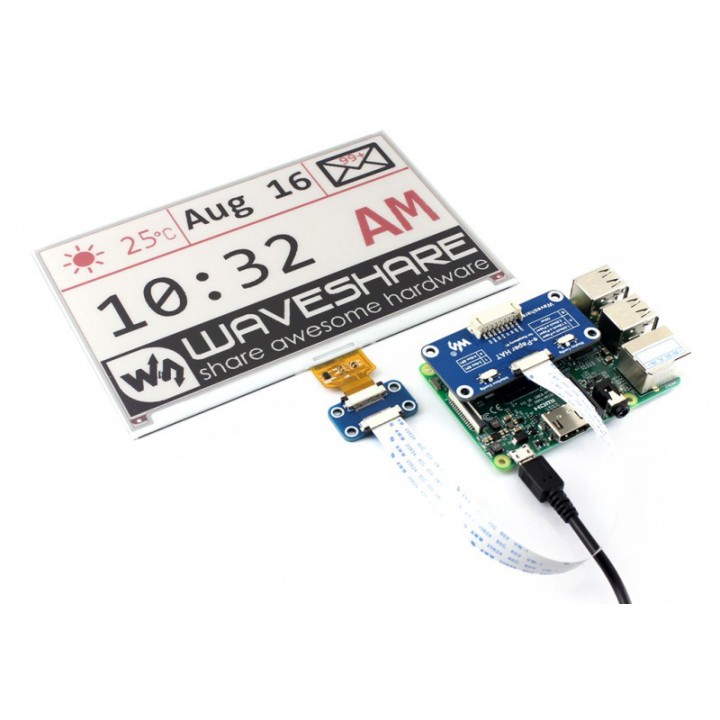

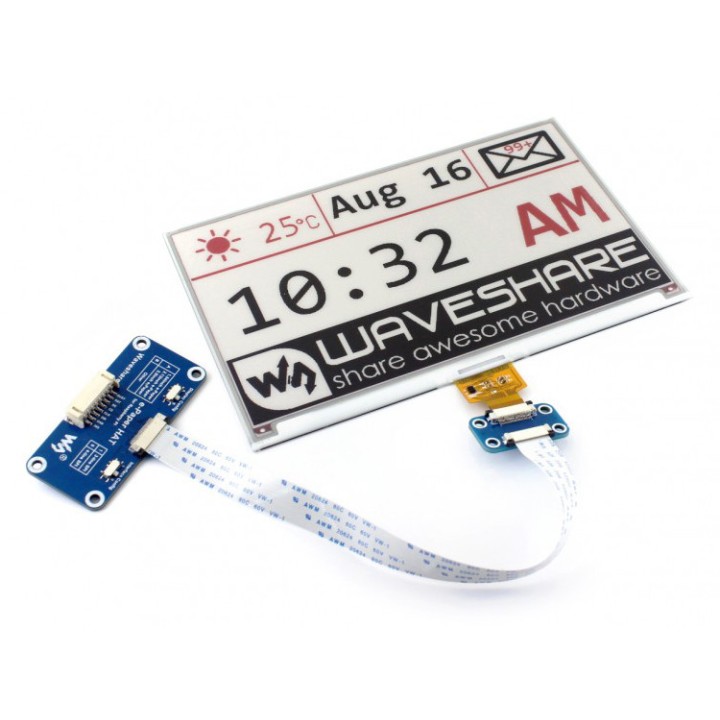

Технічні характеристики RPi шилда Universal e-Paper Raw Panel Driver HAT - є шилдом для підключення дисплея до Raspberry Pi, сумісний з усіма версіями "малинок", у т.ч. Zero. Має SPI інтерфейс і для підключення до інших плат, наприклад, Arduino Nucleo та інших. Оснащений вбудованим транслятором напруги, сумісний з пристроями 3.3V і 5V.

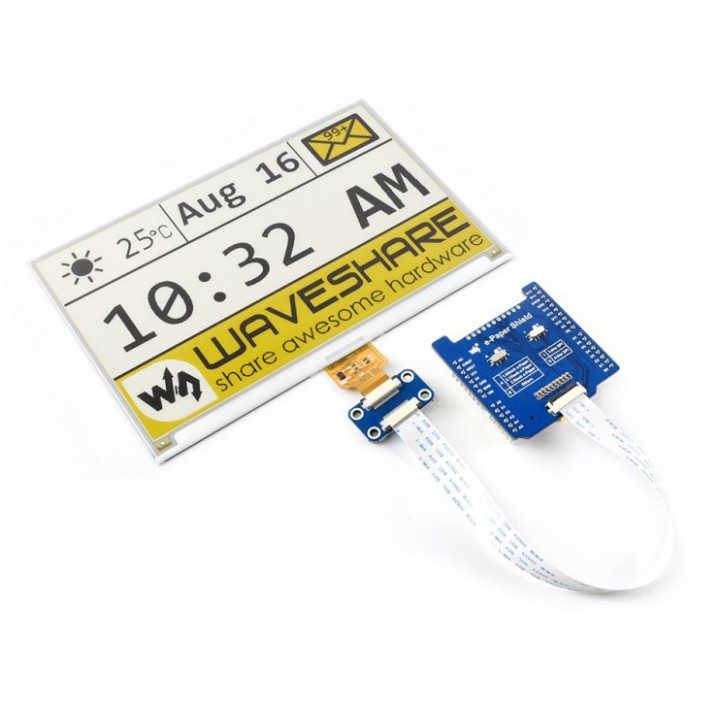

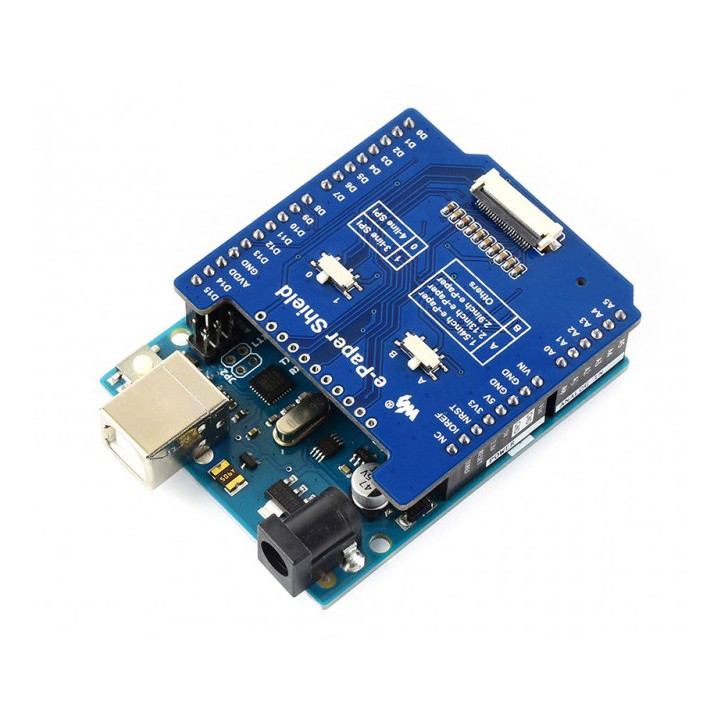

Технічні характеристики Arduino-шилда Universal e-Paper Raw Panel Driver Shield for Arduino/NUCLEO - Це універсальна плата для підключення аналогових панелей Arduino / NUCLEO. Має SPI інтерфейс. Оснащений вбудованим транслятором напруги, сумісний з пристроями 3.3V і 5V. Також має оперативну пам'ять, micro SD слот (можна використовувати для зберігання зображень на microSD карті).
