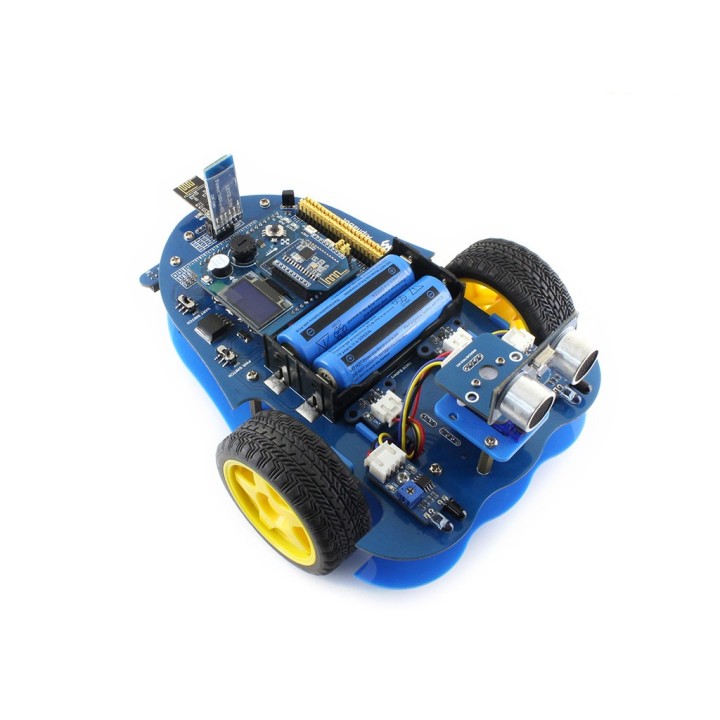

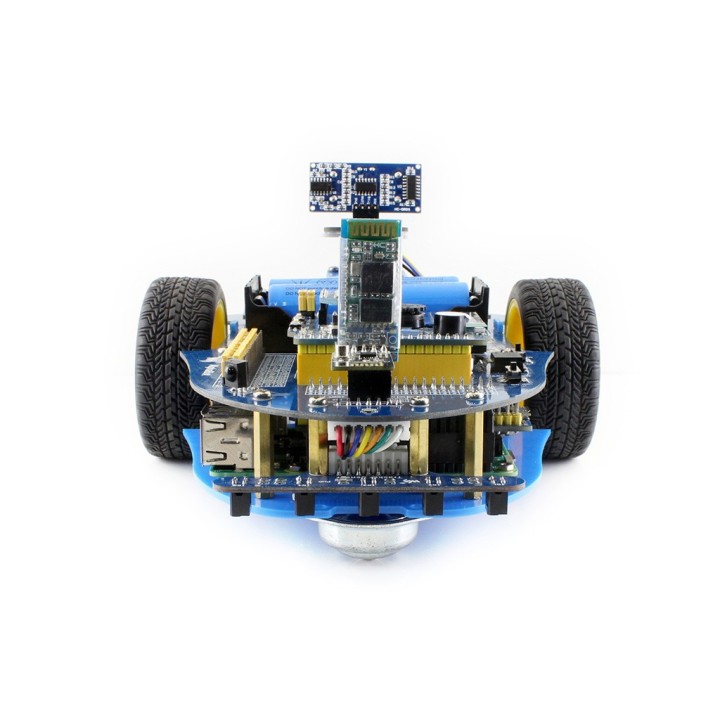

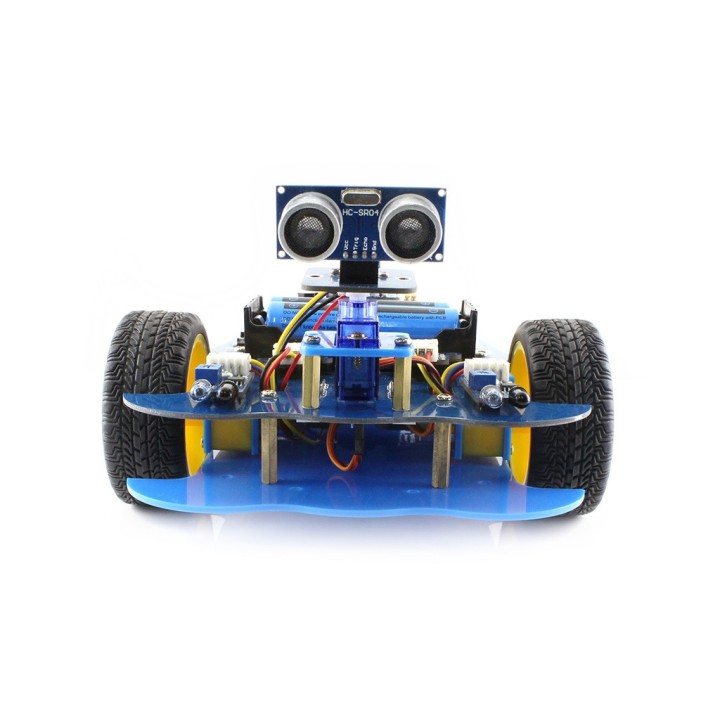

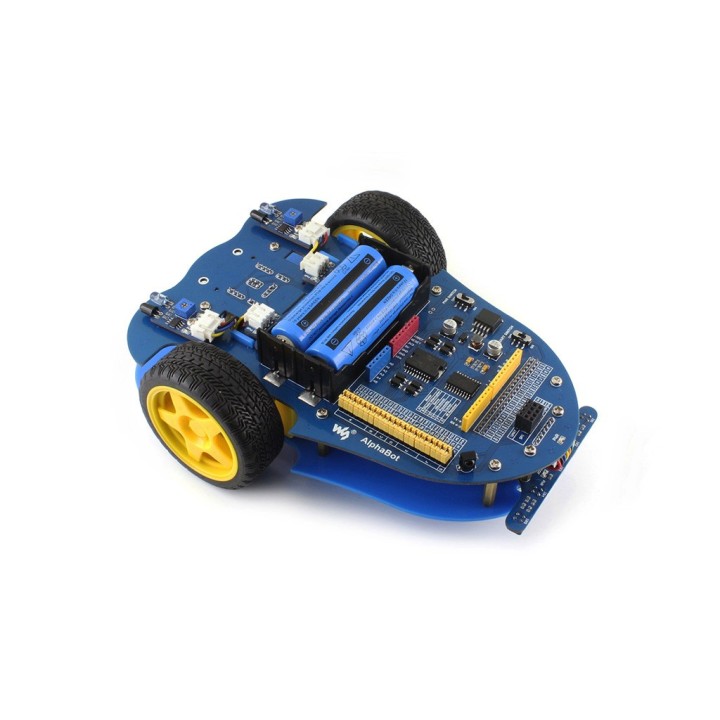

AlphaBot, Bluetooth robot building kit for Arduino - чудовий набір від Waveshare для створення власного робота на базі мікроконтролера UNO PLUS - покращеної версії Arduino UNO R3 від Waveshare. Набір включає в себе платформу AlphaBot та безліч модулів, завдяки яким Ви зможете одразу приступити до складання робота: плата AlphaBot, UNO PLUS, двигун з коробкою передач, колеса, сенсори обходу перешкод, трекер сенсор, пульт ДК, сервоприводи, а також accessory shield, Bluetooth модуль та багато іншого!

Особливість платформи AlphaBot полягає в її універсальності: може працювати на базі Raspberry Pi, Arduino-сумісних плат, а також можливе одночасне використання і RPi і Arduino для максимальних можливостей! Купуючи набір AlphaBot, Bluetooth robot building kit for Arduino ви не обмежені у використанні компонентів набору, можна комплектувати та використовувати в майбутньому AlphaBot Robot так, як необхідно саме під Ваш індивідуальний проект!

Очікується
Опис Характеристики Відгуки

AlphaBot, Bluetooth robot building kit for Arduino - чудовий набір від Waveshare для створення власного робота.

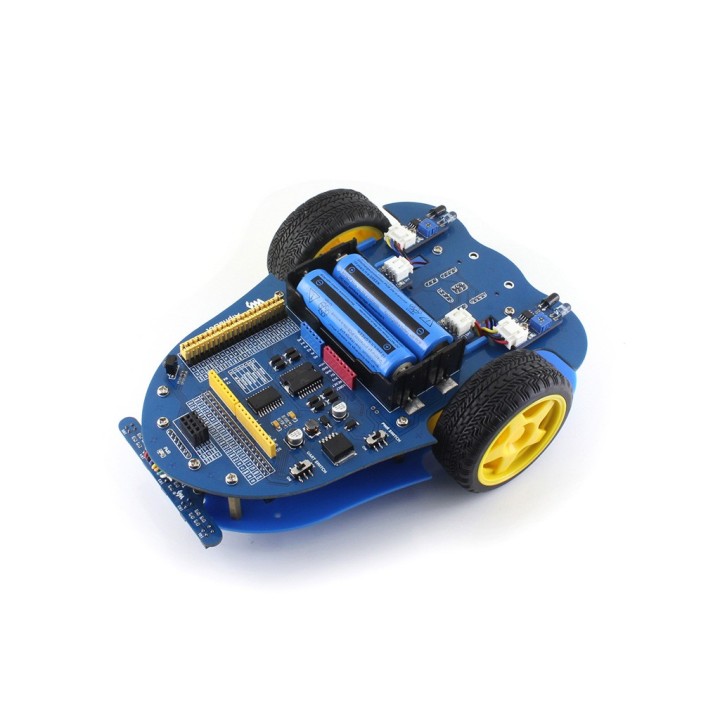

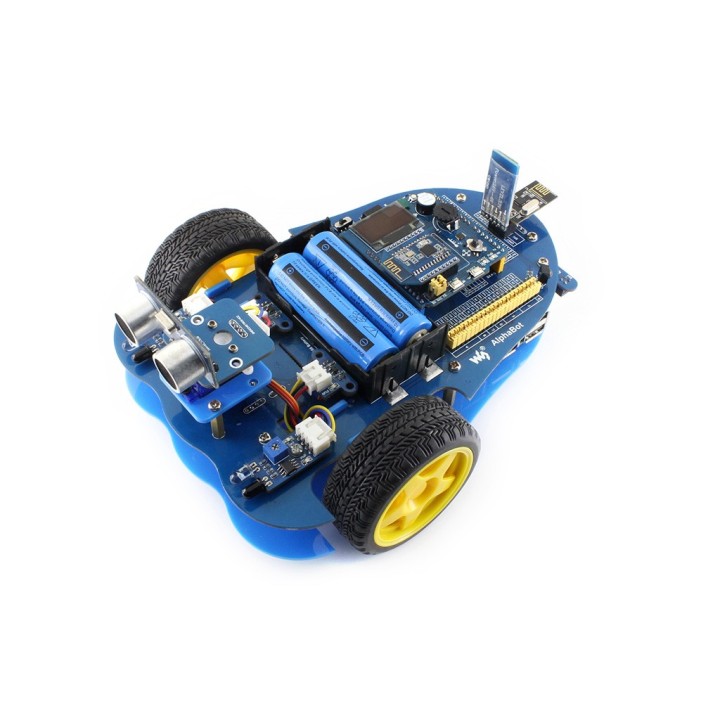

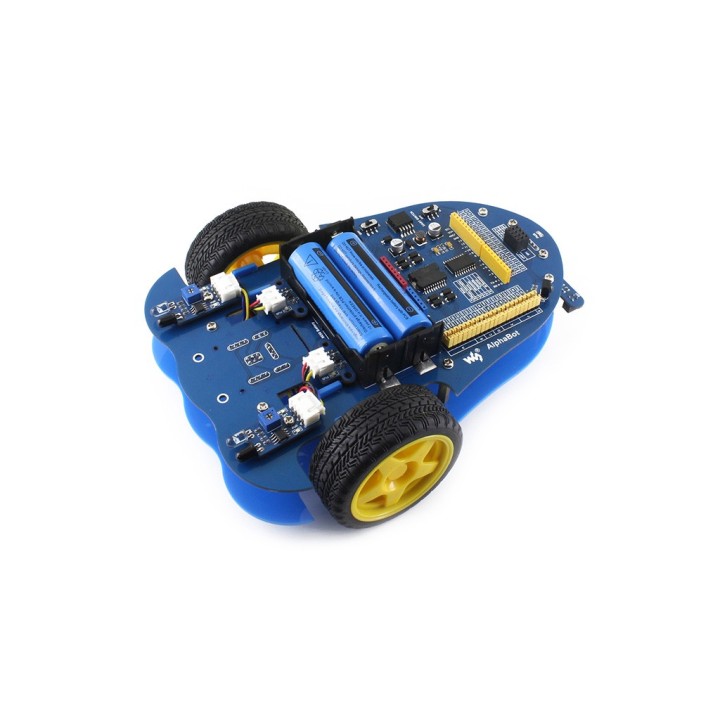

AlphaBot - це платформа для створення робота, сумісна з Raspberry Pi та Arduino. Вона складається з материнської плати AlphaBot, мобільного шасі та всього необхідного для створення робота. Необхідно підключити Raspberry Pi або Arduino-сумісну плату в поєднанні із загальнодоступним прикладом коду від Waveshare, після чого платформа готова до використання: AlphaBot може збирати дані про стан навколишнього середовища, бути віддалено керованим роботом.

"Мозком" слугує мікроконтролер Waveshare UNO PLUS на базі ATmega328, покращена версія знаменитої Arduino UNO R3 з розширеними можливостями та функціоналом. UNO PLUS та Arduino UNO R3 повністю сумісні. Також до комплекту постачання входить Accessory Shield - багатофункціональна плата розширення від Waveshare, сумісна з такими платформами, як Arduino UNO, Leonardo, NUCLEO, XNUCLEO та іншими. Має на борту всі найпопулярніші та найзатребуваніші компоненти: RGB дисплей, зумер, джойстик, акселерометр, RTC, світлодіоди, температурний датчик та інше. Так само є роз'єм для встановлення модулів XBee. Для керування роботом можна використовувати Bluetooth, завдяки модулю Dual-mode Bluetooth to TTL serial, який виконаний у форматі XBee та встановлюється на Accessory Shield.

Купуючи набір AlphaBot, Raspberry Pi robot building kit, ви не обмежені у використанні компонентів набору, можна комплектувати та використовувати в майбутньому AlphaBot Robot так, як того вимагає реалізація Вашого проекту!

Багато корисної та цікавої інформації, у тому числі докладний мануал користувача та демо код на wiki виробника, також є докладна інформація про UNO PLUS, Accessory Shield, Dual-mode Bluetooth to TTL serial.

Комплектація набору

Основна комплектація

  1. Платформа AlphaBot
  2. Високоточний модуль маршруту
  3. Модуль визначення швидкості обертання двигуна (2шт)
  4. Інфрачервоний датчик обходу перешкод (2шт)
  5. Двигун з коробкою передач (2шт)
  6. Колеса AlphaBot (2шт)

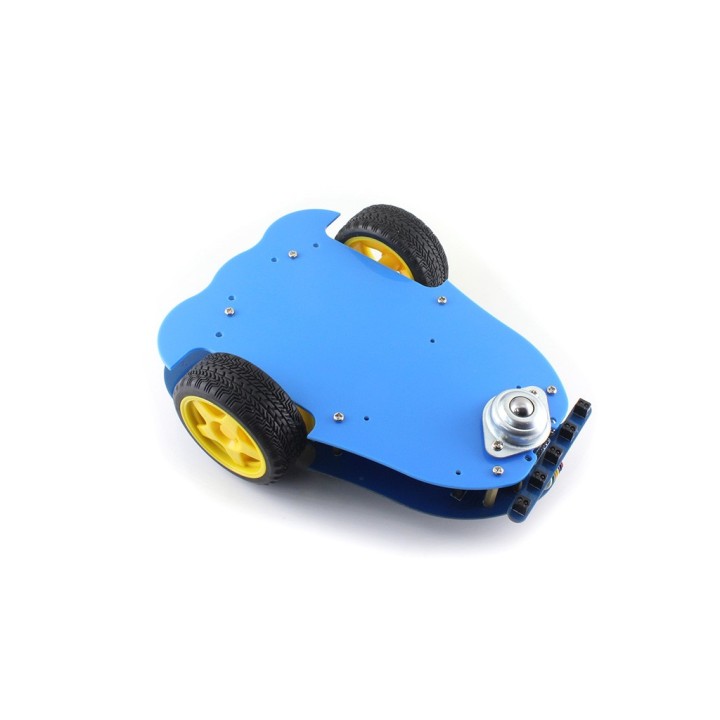

  7. Акриловий корпус AlphaBot
  8. Монтажні пластини для двигуна (4шт)
  9. Кульова опора
  10. 20-кроковий диск-енкодер (2шт)
  11. ІЧ-пульт ДК
  12. 4-піновий джампер (2шт)
  13. 3-піновий джампер (2шт)
  14. 7-піновий джампер
  15. Комплект монтажних кріплень

Додаткова комплектація (Також входить до комплекту постачання)

  1. Мікроконтролер UNO PLUS
  2. Плата розширення Accessory Shield
  3. Дворежимний модуль Bluetooth
  4. Ультразвуковий датчик відстані
  5. Сервопривод SG90
  6. Адаптер для ультразвукового датчика відстані
  7. Монтажна пластина для сервоприводу
  8. 4-піновий джампер (20см)
  9. Кабель USB - microUSB

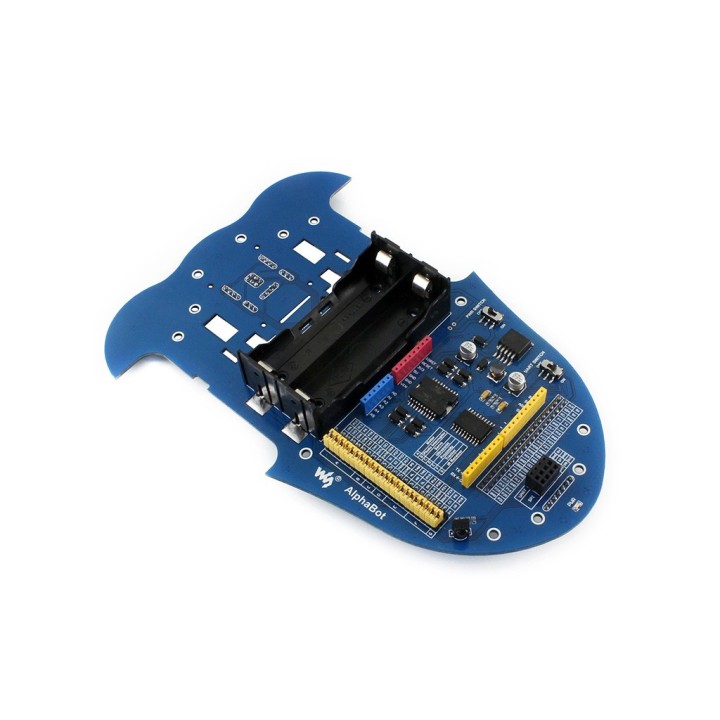

Розшифровка фото

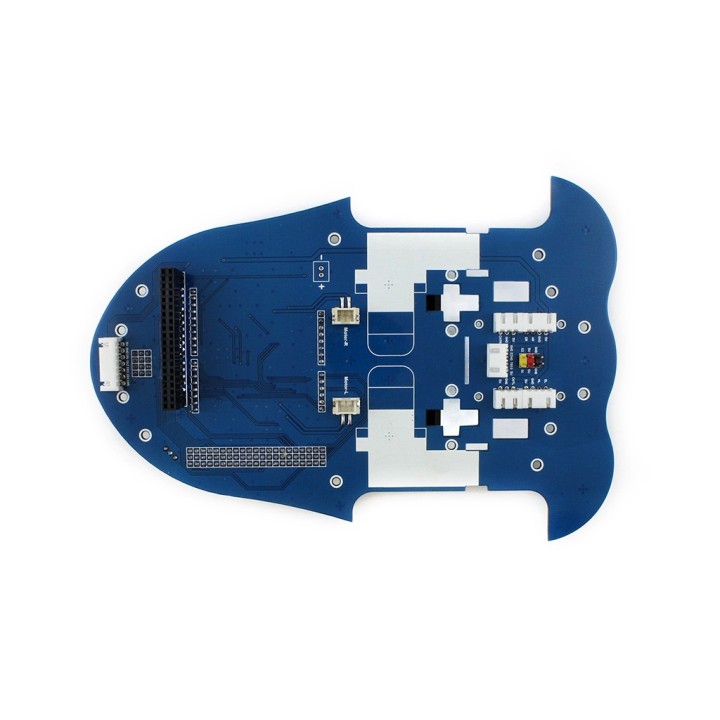

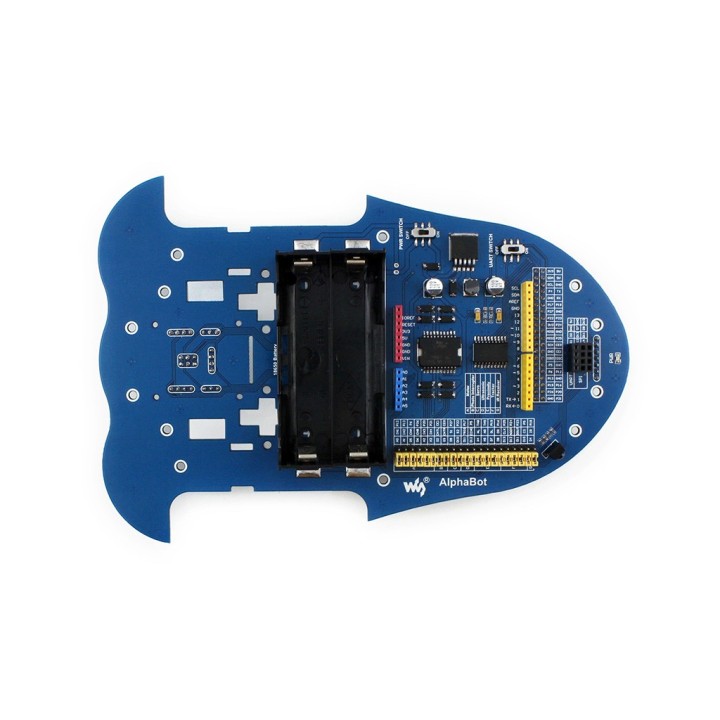

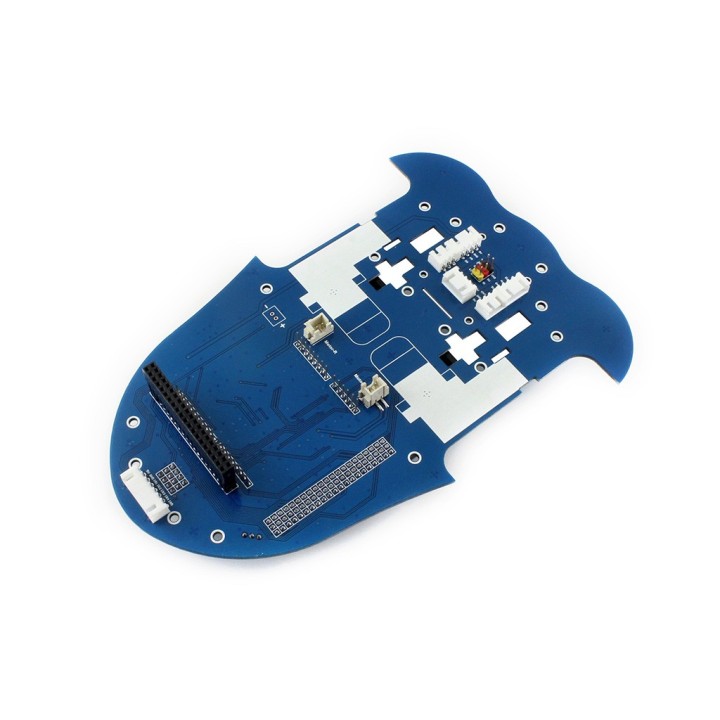

  1. Інтерфейс для підключення Raspberry Pi
  2. Інтерфейс для підключення Arduino
  3. Інтерфейс для підключення двигунів
  4. Інтерфейс для підключення ультразвукового модуля
  5. Інтерфейс для підключення сервоприводів
  6. Інтерфейс для підключення модулів обходу перешкод
  7. Інтерфейс для підключення модулів вимірювання швидкості
  8. Тримач акумулятора 18650
  9. Інтерфейс для підключення резервного живлення (не розпаяний)
  10. Піни для підключення Arduino-шилдів
  11. UART інтерфейс
  12. SPI інтерфейс
  13. Інтерфейс для підключення маршрутного модуля
  14. TLC1543: 10-бітний АЦП для підключення аналогових датчиків до RPi
  15. LM298P: dual H bridge motor driver chip
  16. Діод Шотткі
  17. Кнопка живлення
  18. LM2596: регулятор 5V
  19. Індикатор живлення
  20. Перемикач UART (використовується щоб встановити/перервати зв'язок RPi та Arduino)
  21. ІЧ-приймач
  22. Вибір RPi або Arduino для керування периферійними пристроями.


UNO PLUS

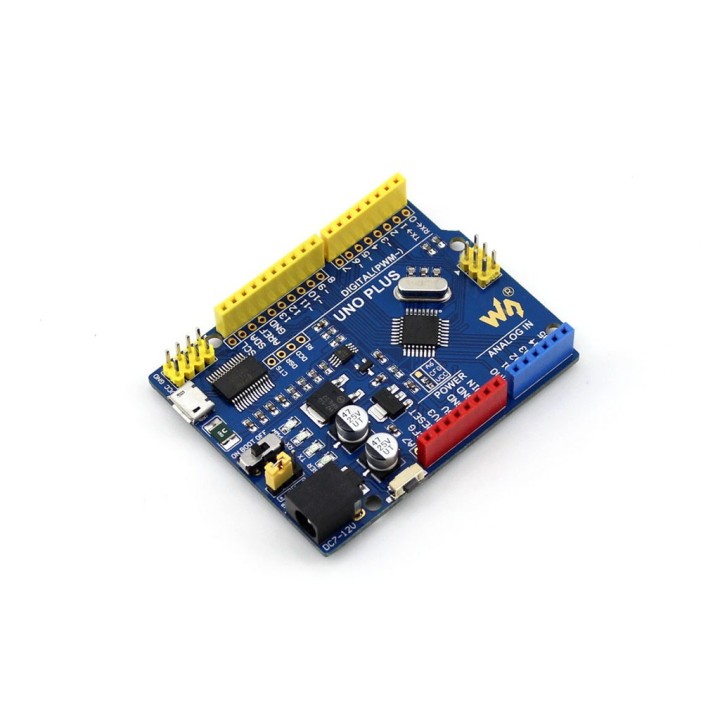

  1. Мікроконтролер ATMega328P-AU
  2. Стабілізатор напруги 3.3В AMS1117-3.3
  3. Стабілізатор напруги 5В (NCP1117ST50T3G)
  4. Перетворювач USB-UART FT232
  5. Інтерфейс Arduino
  6. Інтерфейс ICSP
  7. MicroUSB роз'єм для завантаження програм або налагодження через послідовний порт
  8. Вихід живлення 3.3V або 5V для підключення зовнішніх плат та модулів (конфігурується перемикачем)
  9. Виводи FT232 для запису завантажувача (Bootloader)
  10. Роз'єм живлення 7 - 12V
  11. Кнопка скидання (Reset)
  12. Індикатор живлення
  13. Індикатор передачі даних послідовного порту
  14. Користувацький світлодіод
  15. Запобіжник
  16. Перемикач робочої напруги
  17. Вимикач завантажувача (ON: плата перезавантажиться при подачі живлення або підключенні до ПК; OFF: записана в пам'ять програма запуститься негайно при подачі живлення або підключенні до ПК та виявленні USB пристрою).

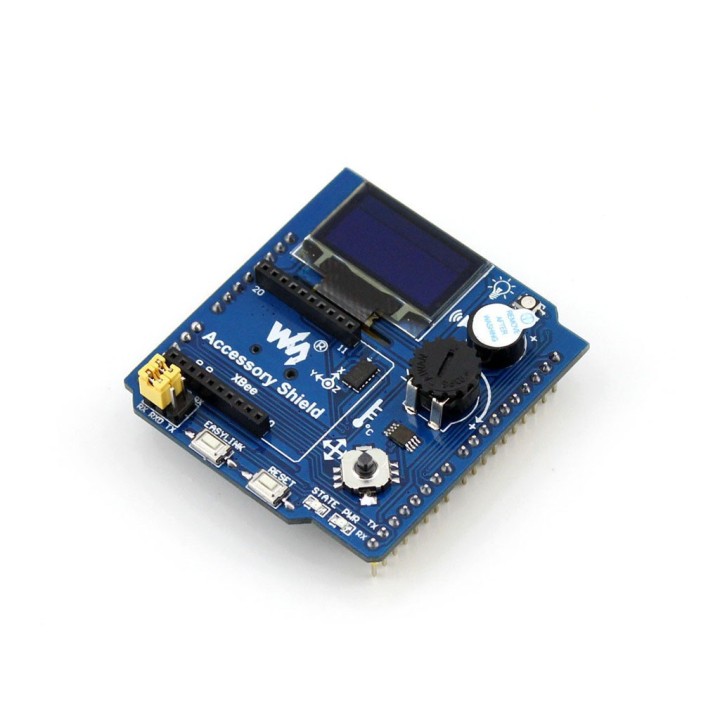

Accessory Shield

  1. Стандартний Arduino роз'єм для підключення плат
  2. Інтерфейс для підключення модулів XBee
  3. 0.96" OLED дисплей з роздільною здатністю 128 x 64 точок
  4. RGB світлодіод
  5. Зумер (керується за допомогою ШІМ, може програвати просту музику)
  6. Регульований потенціометр 10К
  7. 3-осьовий цифровий акселерометр ADXL345, вимірювання в діапазоні до ±16g
  8. Температурний датчик LM75BDP, роздільна здатність до 0.125 ℃
  9. Джойстик (5 позицій)
  10. Індикатор стану модуля XBee
  11. Індикатор живлення
  12. Кнопка EASYLINK модуля XBee
  13. Кнопка скидання модулів XBee та Arduino
  14. Чіп високоточного годинника реального часу RTC DS3231
  15. Тримач батареї CR1220 для RTC
  16. Драйвер RGB світлодіода P9813
  17. Перемичка вибору режиму налагодження або зв'язку (При з'єднанні TXD та TX, RXD та RX, відповідно, можливі режими налагодження/конфігурування модуля XBee через послідовний порт Arduino з використанням програмного забезпечення хост комп'ютера. При з'єднанні TXD та RX, RXD та TX, відповідно, можливий режим зв'язку з модулем XBee через послідовний порт Arduino).
