Плата розширення DVK512 для Raspberry Pi

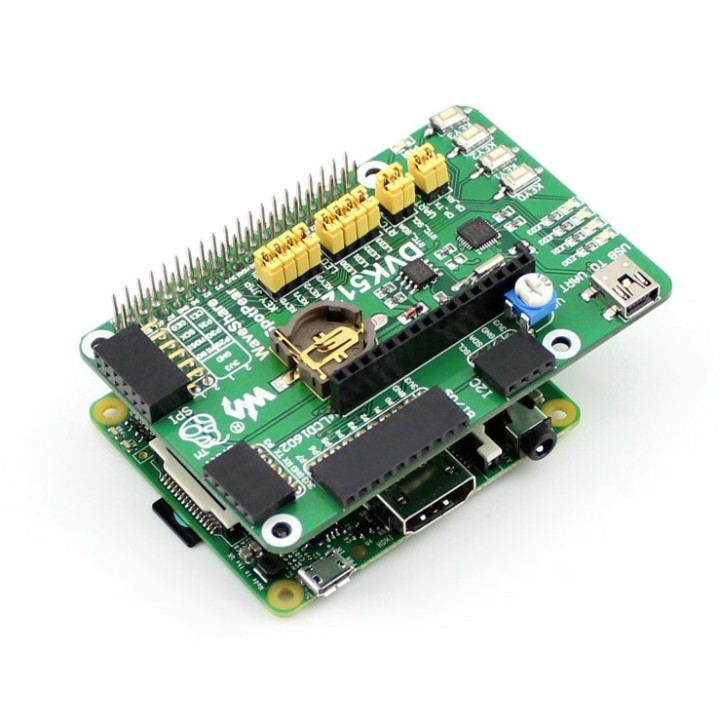

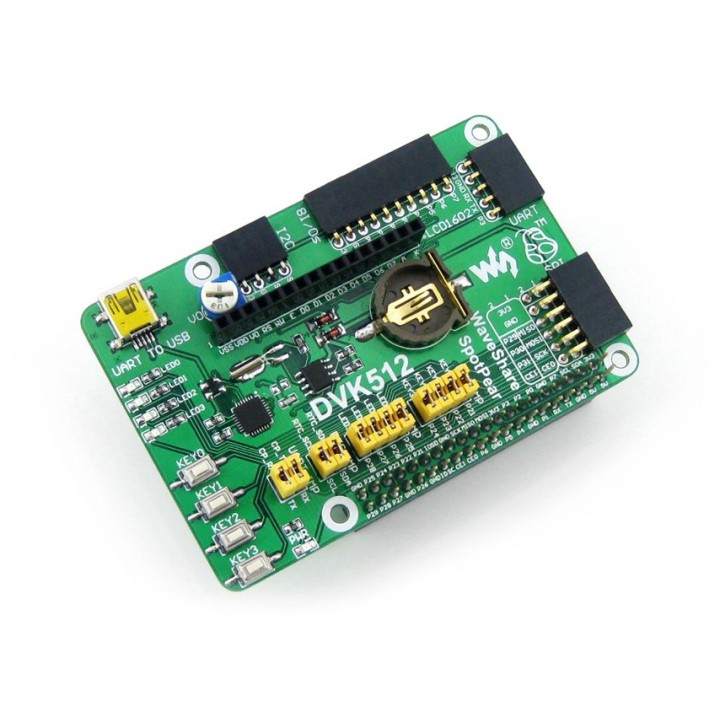

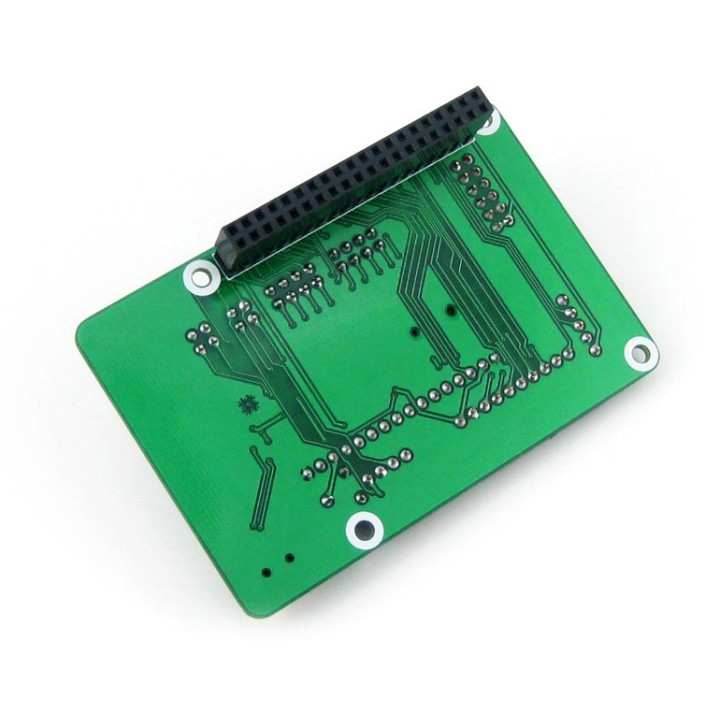

Плата розширення DVK512 від компанії Waveshare сумісна з моделями Raspberry Pi 3B+ / 3B / 2B / B+ / A+. Плата містить різні компоненти та інтерфейси для підключення зовнішніх оціночних плат. Докладний опис встановлених компонентів на фото і в описі до нього.

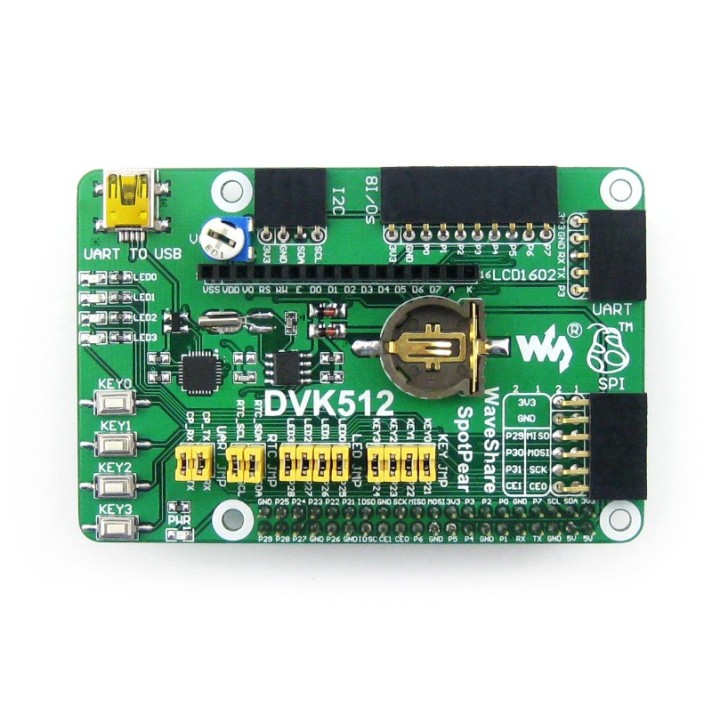

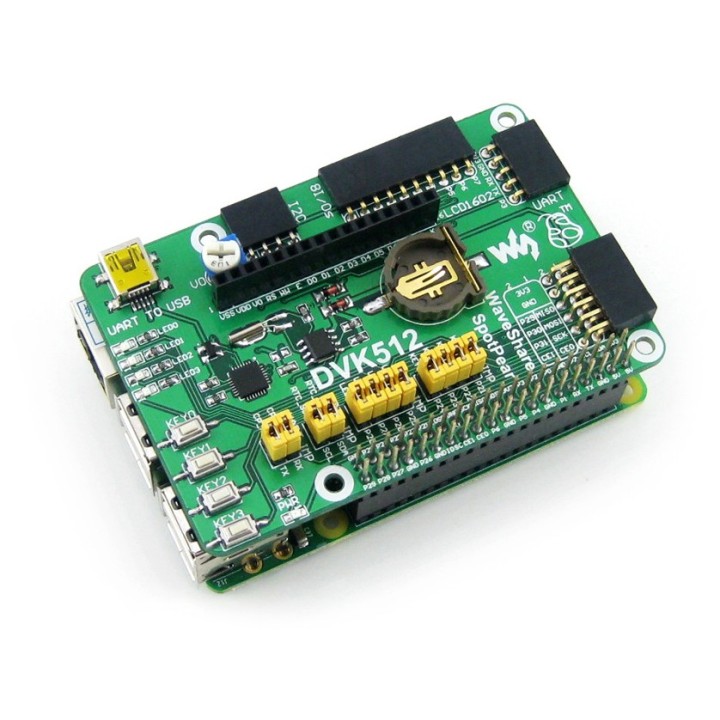

Розшифровка фото

1. Роз'єм для підключення до Raspberry Pi
2. Інтерфейс UART для легкого підключення модулів RS232 Board, RS485, FT232 USB UART Board тощо.
3. 8 виводів порту I/O для підключення плат 8 Push Buttons, Logic Level Converter, Mix Board
4. Інтерфейс SPI для простого підключення плат AT45DBXXDataflash, L3G4200D Board та ін.
5. Інтерфейс I2C дозволяє підключити модулі PCF8574 IO Expansion Board, PCF8563 RTC Board, LSM303DLHC Board та ін.

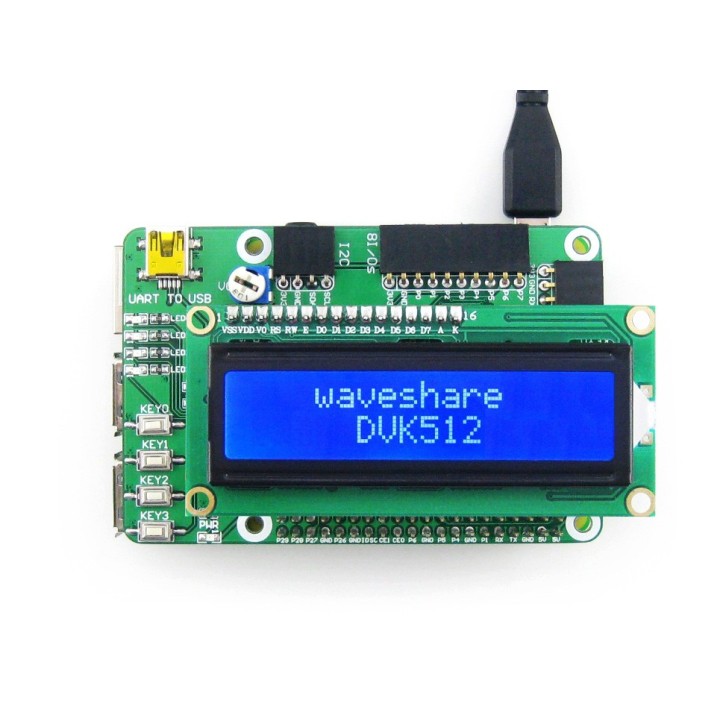

6. Інтерфейс для підключення символьних дисплеїв, наприклад LCD1602
7. Роз'єм USB, являє собою USB-UART перетворювач на базі CP2102
8. Індикатор живлення
9. Світлодіоди, керовані користувачем
10. Кнопки користувача
11. Потенціометр для регулювання контрасту LCD1602
12. Тримач батареї резервного живлення годинника реального часу
13. Годинник реального часу PCF8563
14. Годинниковий кварц 32.768 КГц
15. USB-UART перетворювач CP2102 для налагодження
16. Перемичка для CP2102
17. Перемичка для годинника реального часу
18. Перемичка світлодіодів користувача
19. Перемичка кнопок користувача.

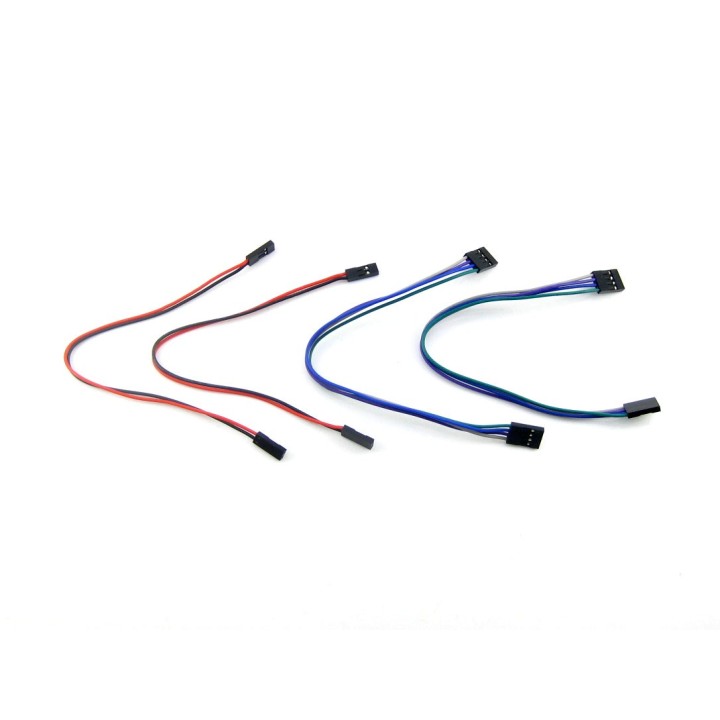

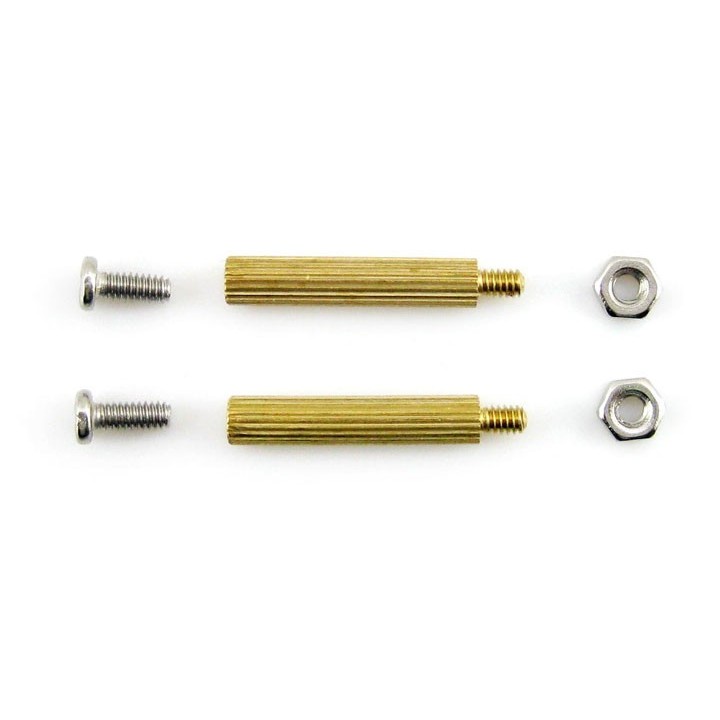

Комплектація постачання Плата розширення DVK512 Кабель USB - microUSB 2pin - контактні дроти (2шт) 4pin - контактні дроти (2шт) Набір кріплень до RPi Посібник користувача (на CD).
