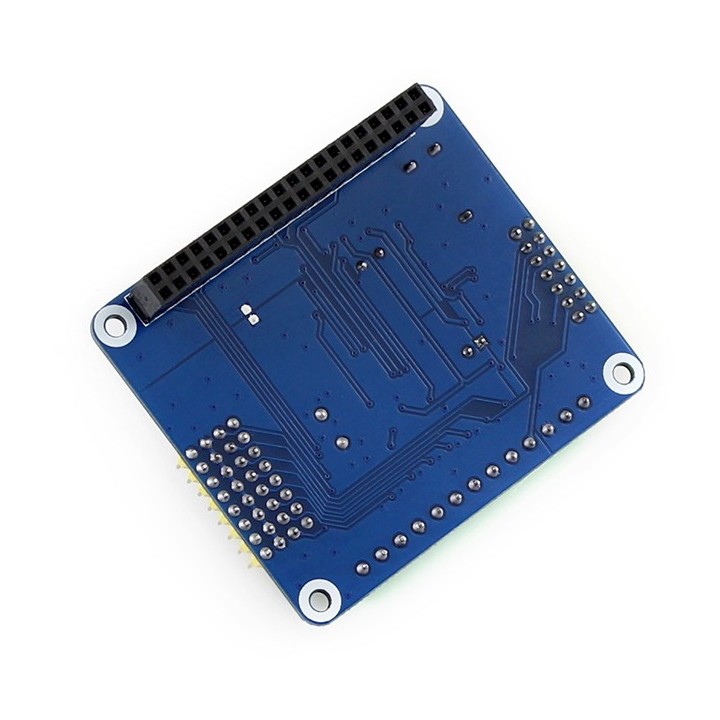

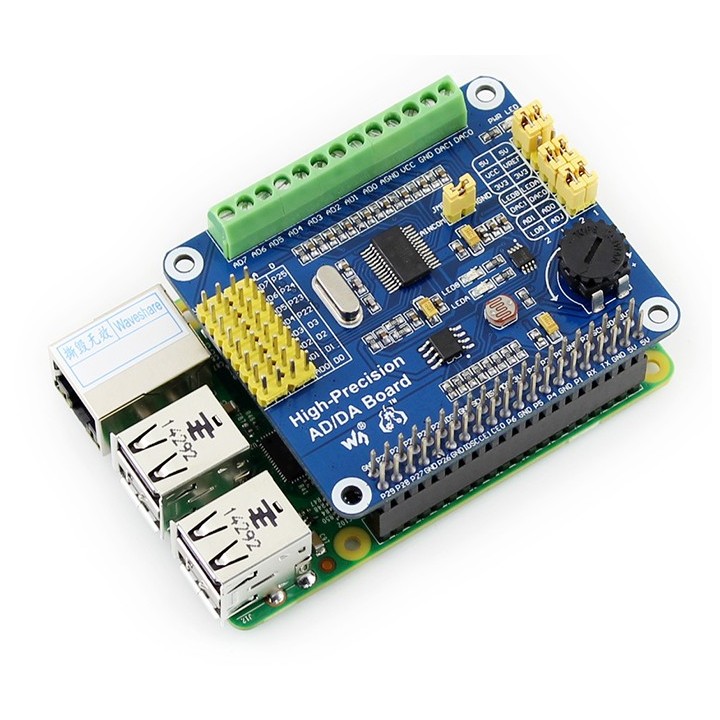

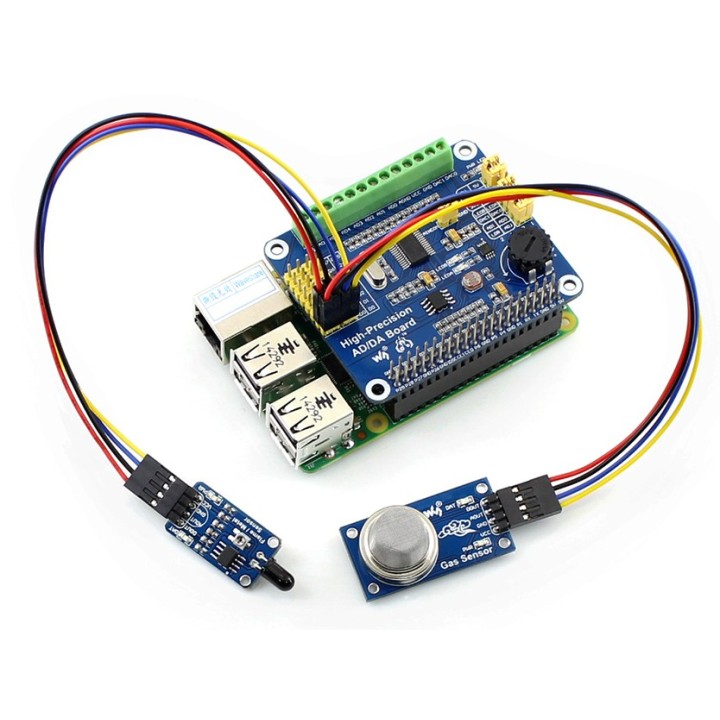

АЦП/ЦАП Плата расширения для Raspberry Pi (AD/DA)

Высокоточный цифро-аналоговый преобразователь от Waveshare. Совместим с моделями Raspberry Pi 3B+ / 3B / 2B / B+ / A+. Работает в режиме цифра-аналог и аналог-цифра. Подробное описание установленных компонентов на фото и в описании к нему.

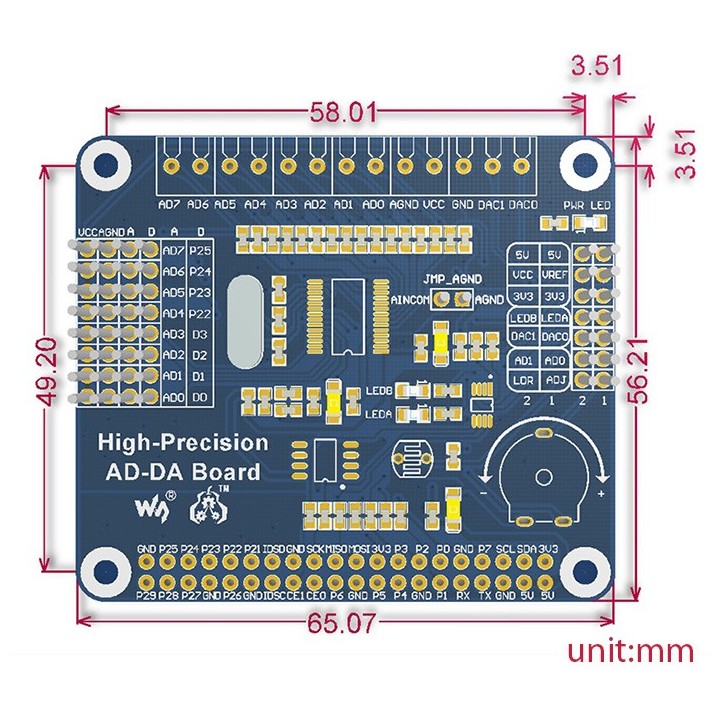

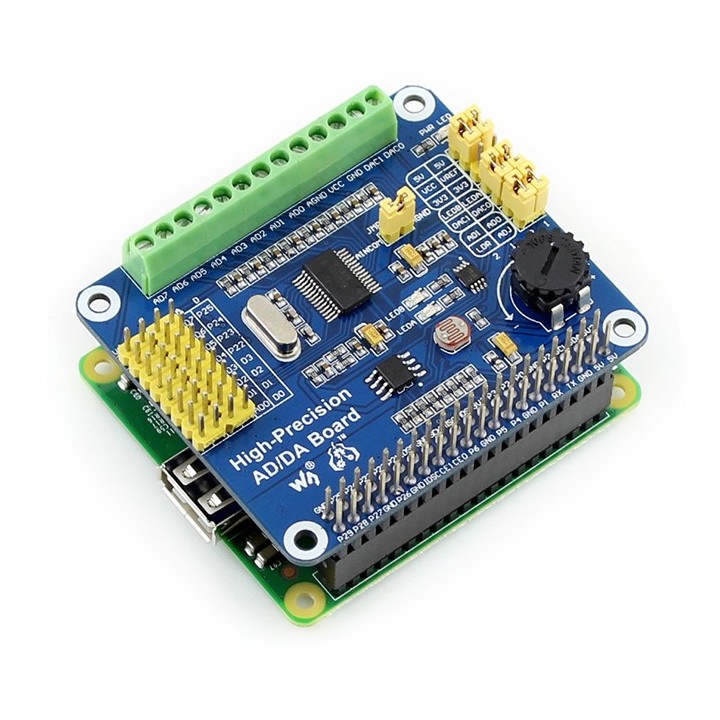

Расшифровка фото

1. Интерфейс GPIO для подключения Raspberry Pi
2. Входные/выходные винтовые клеммы АЦП/ЦАП
3. Входные контакты АЦП. Разъем совместим с многими модулями Waveshare посредством стандартного интерфейса
4. 7.68M асцилятор
5. LM285-2.5 - обеспечивает опорное напряжение для АЦП чипа
6. Фоторезистор
7. LED индикаторы
8. 10К потенциометр
9. DAC8532 - 16ти битный, высокоточный, двухканальный ЦАП
10. Индикатор питания
11. ADS1256 - 24х битный АЦП высокой точности на 8 каналов (4 дифференциальных входа)
12. Джампер тестирования АЦП
13. Джампер тестирования ЦАП
14. Джампер переключения напряжения
15. ADC reference ground configuration : when AD single inputted, the AINCOM is reference terminal, can be connected to GND or external reference voltage.

Много полезной информации на wiki производителя.
