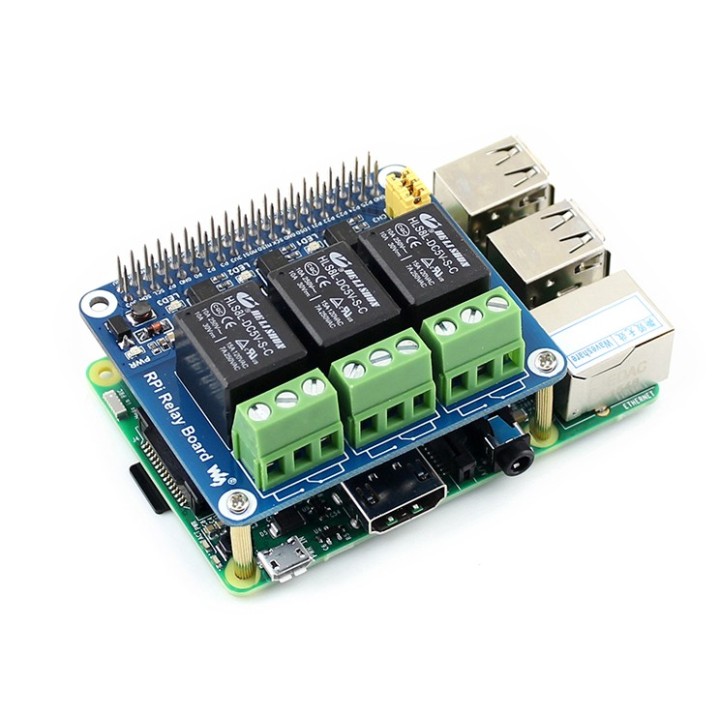

Плата розширення реле для Raspberry Pi

RPi Relay Board - це плата розширення для Raspberry Pi від Waveshare, на якій розташовані 3 незалежні високоякісні реле. Максимальна напруга 250V AC / 5A, 30V DC / 5A. На платі встановлені світлодіоди для індикації статусу реле. Оптопара для запобігання завадам від високої напруги ланцюга. Перед використанням цієї плати розширення необхідно встановити деякі бібліотеки до Raspberry Pi, такі як bcm2835, wiringPi.

Сумісна з моделями Raspberry Pi 3B+, 3B, 2B, B+, A+. Стане незамінним помічником в облаштуванні "розумного будинку" та подібних проектів.

Багато корисної інформації та інструкцій з використання Ви знайдете на wiki виробника.

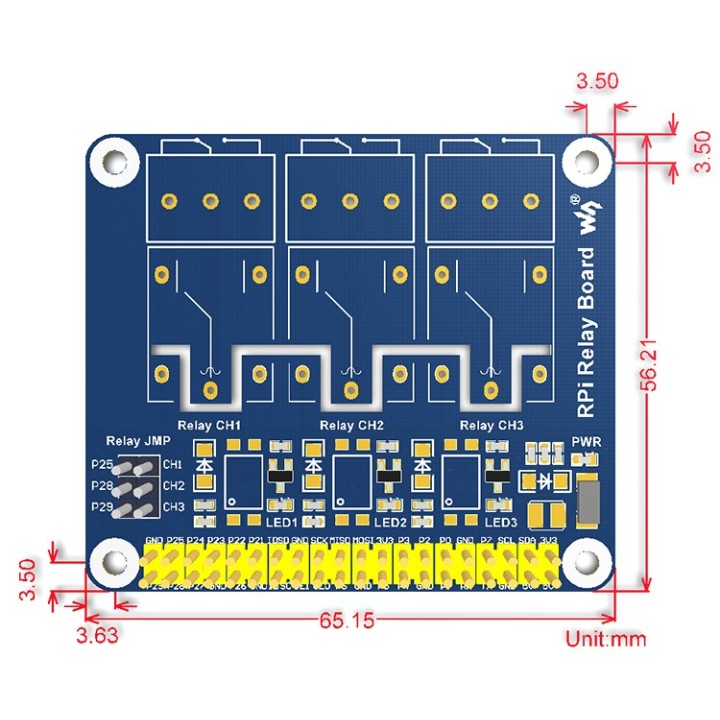

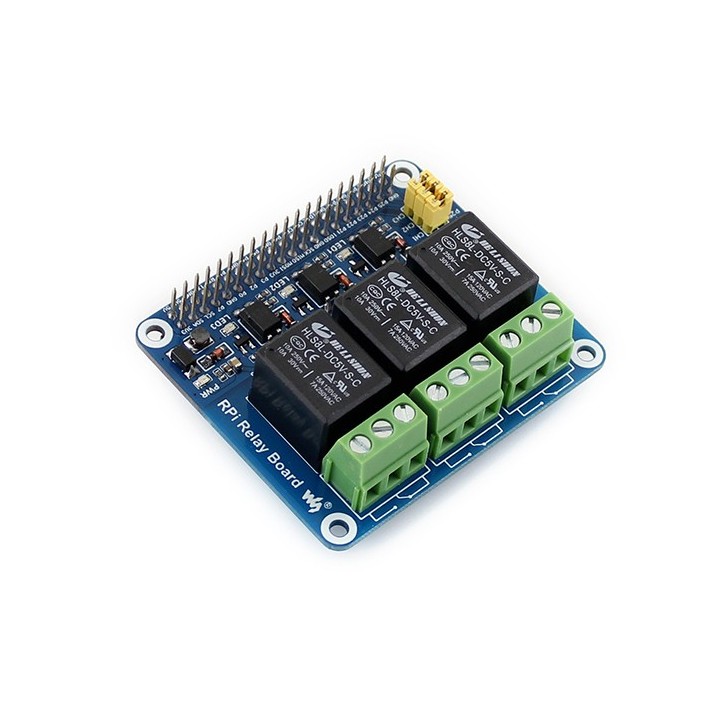

Розшифровка фото

1. GPIO інтерфейс для підключення до Raspberry Pi
2. Гвинтовий затискач реле для підключення пристроїв
3. Реле
4. Оптрон PC817
5. Індикатор реле: світлодіод увімкнений - реле NC відкрите, NO закрите, світлодіод вимкнений - реле NC закрите, NO відкрите
6. Індикатор потужності
7. Роз'єм для підключення джамперів для керування реле.
