Плата розширення CAPE for Arduino для Beaglebone

Beaglebone Adapter CAPE for Arduino - плата розширення від Waveshare для одноплатного комп'ютера Beaglebone Black. Сумісність з SeeedStudio BeagleBone Green та SeeedStudio BeagleBone Green Wireless не гарантується виробником Waveshare, проте SeeedStudio заявляє про повну сумісність плат та різних аксесуарів. Дозволять зручно підключати ардуїно-сумісні шилди до BeagleBone. Підтримує сумісні шилди Arduino UNO та Arduino Leonardo.

На wiki виробника можна ознайомитися з корисною інформацією про Beaglebone Adapter CAPE for Arduino.

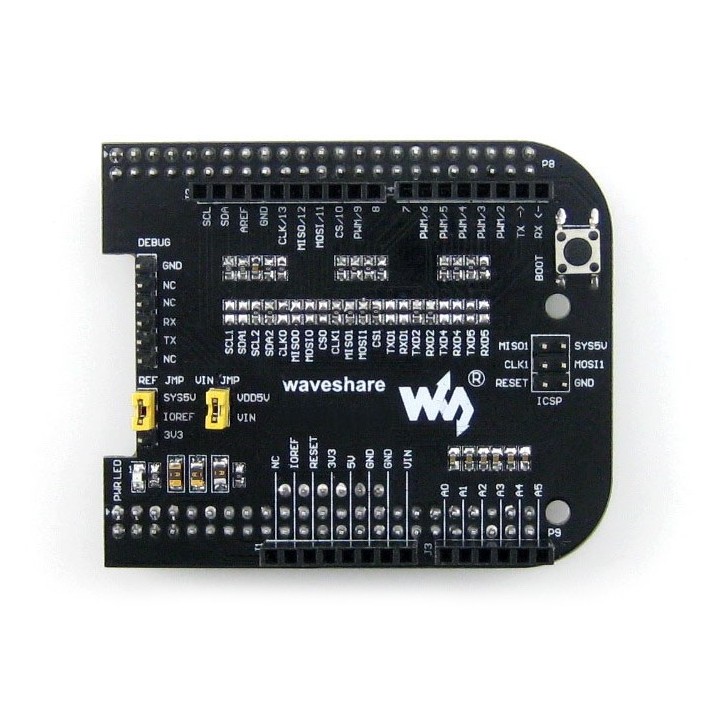

Розшифровка фото

1. Інтерфейс для підключення Arduino-сумісних шилдів
2. ICSP інтерфейс для завантаження програм Arduino
3. Налагоджувальний інтерфейс
4. Індикатор живлення
5. Кнопка вибору режиму завантаження BOOT
6. Перемичка VIN (підключається до VDD5V або користувацького джерела живлення)
7. Перемичка IOREF (підключається до SYS5V або 3V3).
