Accessory Shield від Waveshare

Accessory Shield - багатофункціональна плата розширення від Waveshare, сумісна з такими платформами, як Arduino UNO, Leonardo, NUCLEO, XNUCLEO та іншими. Відмінне поєднання багатозадачності та високої якості. Багато корисної інформації, у тому числі інструкція користувача, принципова електрична схема, докладний опис усіх компонентів, даташити, демокоди Ви знайдете на wiki виробника.

Особливості

• Джойстик (5 позицій)
• Потенціометр
• Зумер
• RGB світлодіод
• Температурний датчик
• Тривісний цифровий акселерометр
• Високоточний годинник реального часу RTC
• 0.96" OLED дисплей
• Інтерфейс для підключення модулів XBee

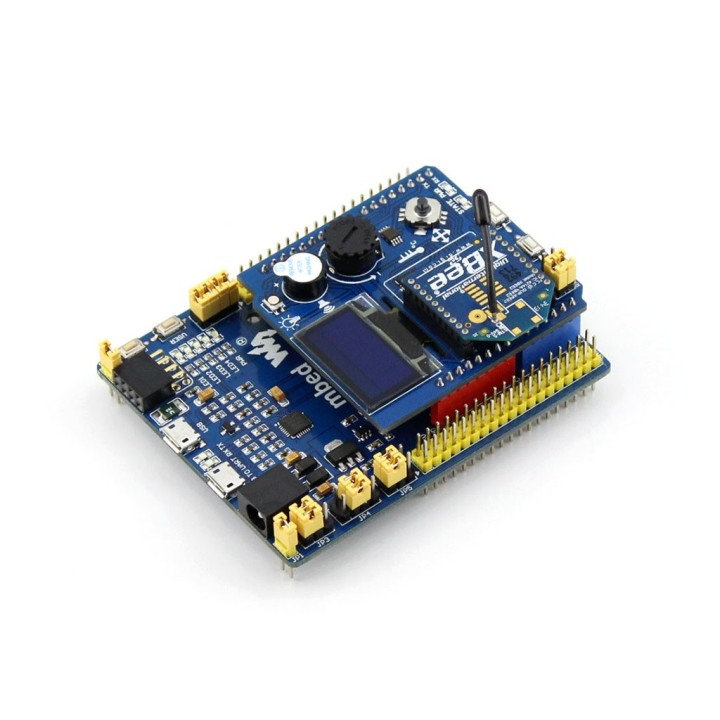

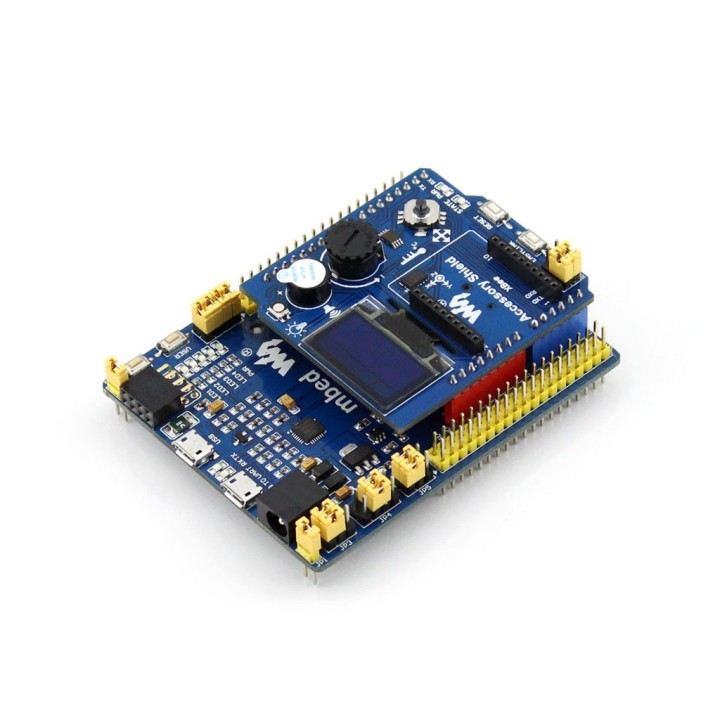

• Плата сумісна з Arduino UNO, Leonardo, NUCLEO, XNUCLEO та подібними
• Простота у використанні забезпечується базовою бібліотекою для всіх компонентів, встановлених на платі.

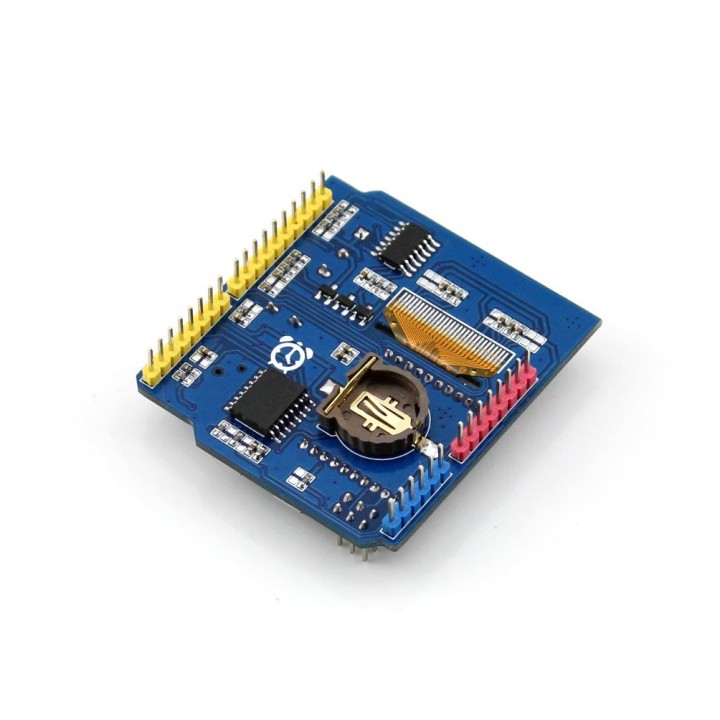

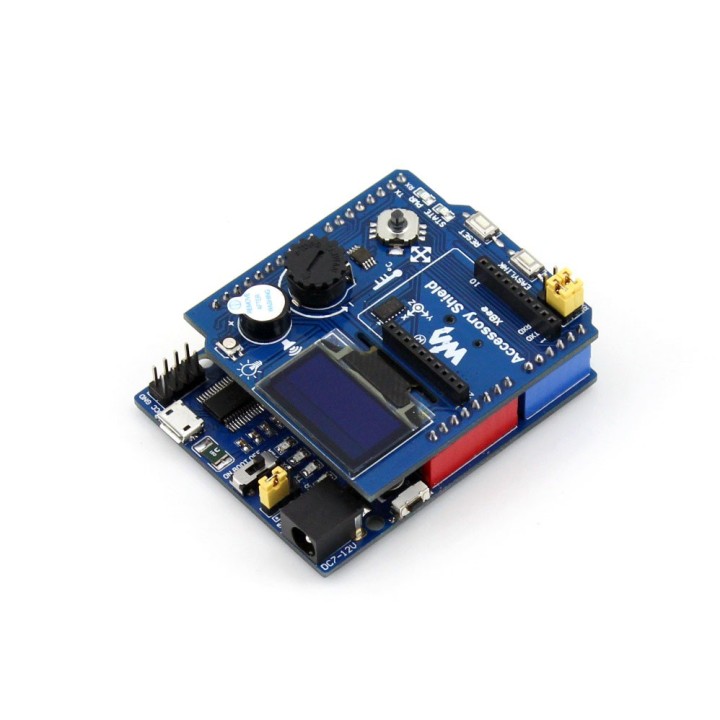

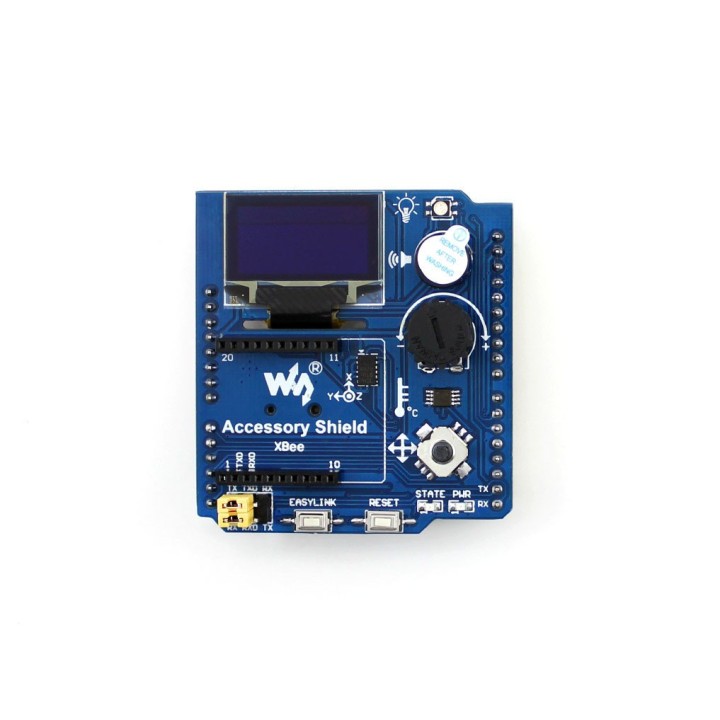

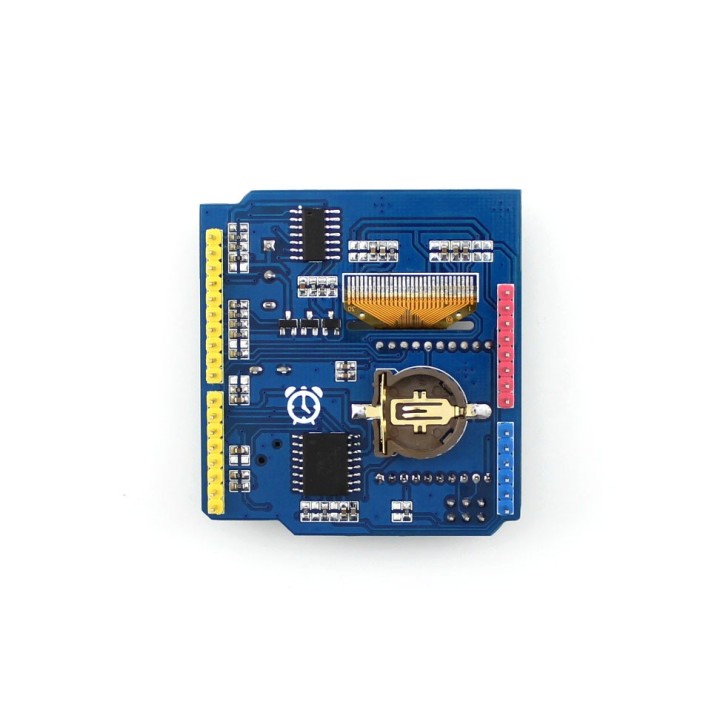

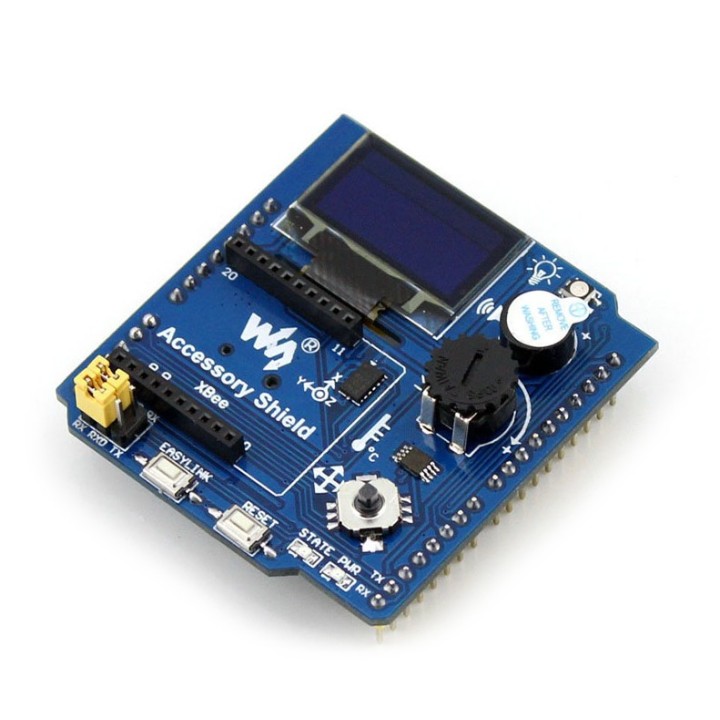

Розшифрування фото

1. Стандартний Arduino роз'єм для підключення плат

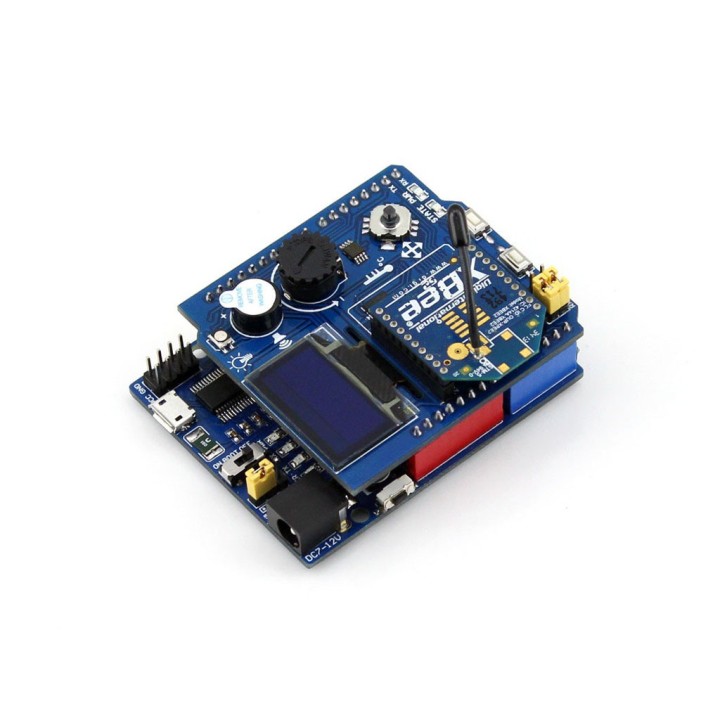

2. Інтерфейс для підключення модулів XBee
