Плата-носій Waveshare CM4-to-Pi4-Adapter для Raspberry Pi CM4 Зображення
Плата-носій Waveshare CM4-to-Pi4-Adapter для Raspberry Pi CM4
Price:
1 395 ₴
Без податку
В наявності

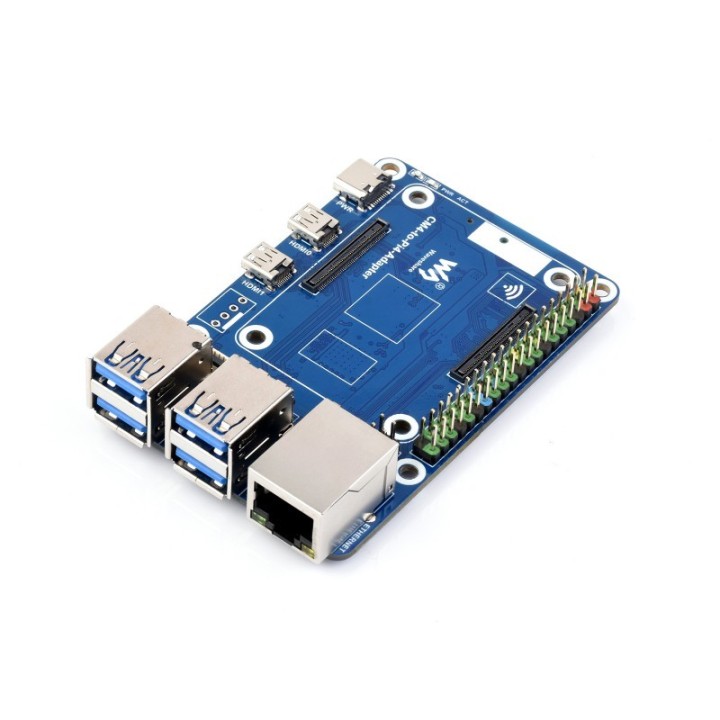

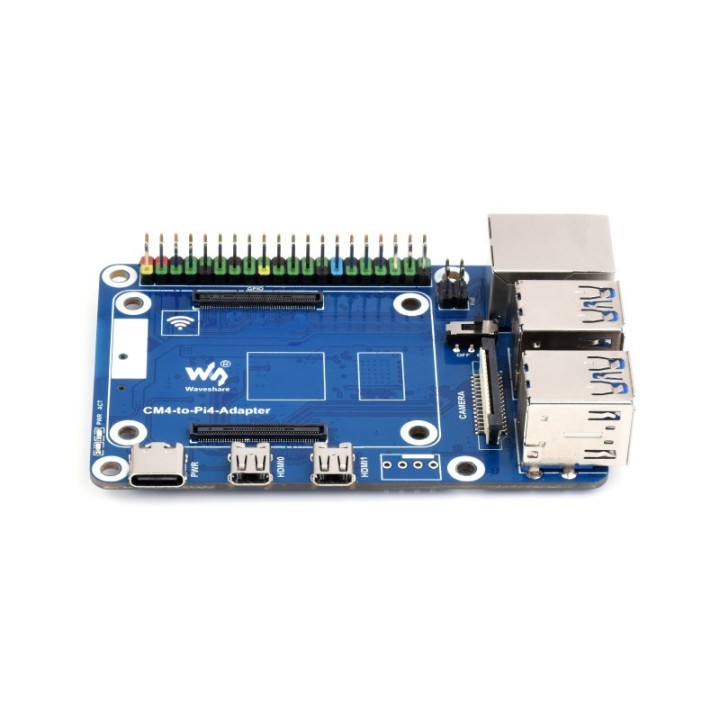

Waveshare CM4-to-Pi4-Adapter - плата-носій для Raspberry Pi Compute Module 4, яка виводить інтерфейси модуля у формат, близький до Raspberry Pi 4 Model B. Оснащена чотирма USB 3.0, Gigabit Ethernet, двома micro HDMI та 40-контактним GPIO. Підтримує CM4 Lite і модифікації з eMMC. Постачається з кріпленням, без модуля CM4.

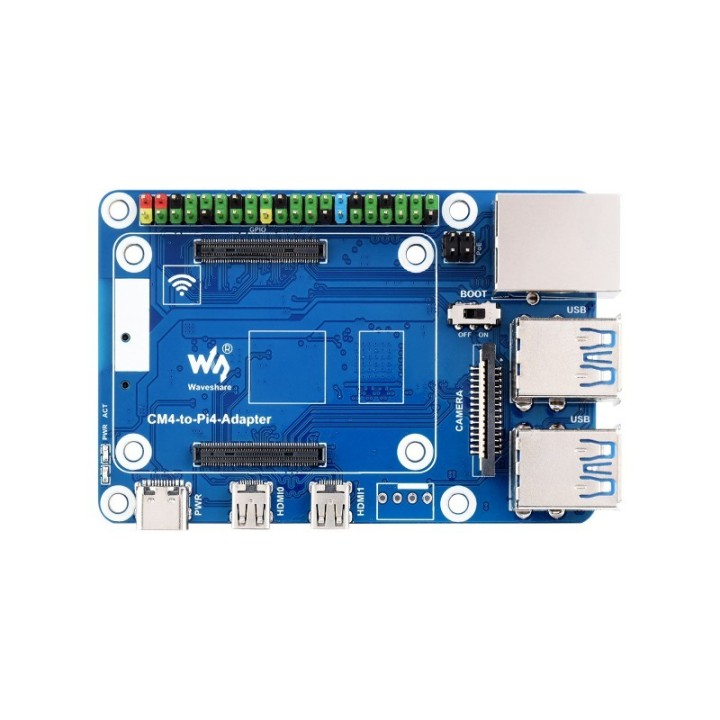

Waveshare CM4-to-Pi4-Adapter дозволяє зібрати компактний комп'ютер на основі Raspberry Pi Compute Module 4 зі звичними роз'ємами для периферії, мережі та монітора. Модуль встановлюється у два роз'єми плати-носія та закріплюється гвинтами. Процесор, оперативна пам'ять, eMMC і бездротовий зв'язок залежать від вибраної конфігурації CM4; сама плата їх не додає.
Комп'ютер на CM4 з інтерфейсами у форматі Pi 4
Плата підходить для розробки пристроїв, автоматизації, мережевих сервісів і проєктів із USB-периферією. Чотири порти USB 3.0 дозволяють підключати зовнішні накопичувачі та інше обладнання; вони також сумісні з USB 2.0 і USB 1.1. Для дротової мережі передбачений RJ45 із підтримкою Ethernet 10/100/1000 Мбіт/с.
Два виходи micro HDMI використовуються для підключення дисплеїв. 40-контактний GPIO забезпечує підключення сумісних HAT-плат, датчиків і модулів. На платі також є інтерфейси MIPI CSI для камери та MIPI DSI для дисплея.
Розташування основних зовнішніх роз'ємів наближене до Raspberry Pi 4 Model B, але це не означає повної механічної сумісності. Waveshare попереджає, що плата не сумісна з більшістю корпусів для Pi 4; зокрема, розташування DSI відрізняється. Перед вибором корпусу, охолодження або HAT потрібно перевірити габарити та доступ до роз'ємів.
CM4 Lite або eMMC: як вибрати накопичувач

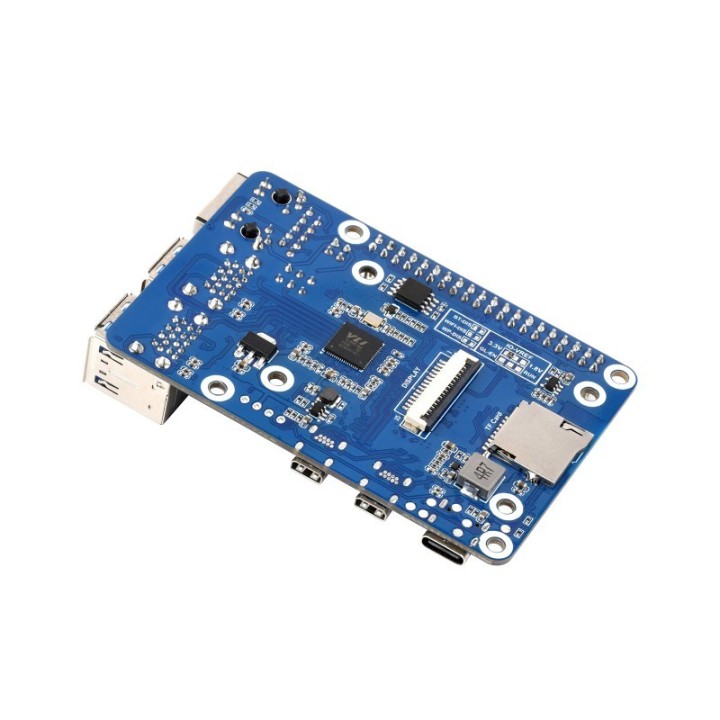

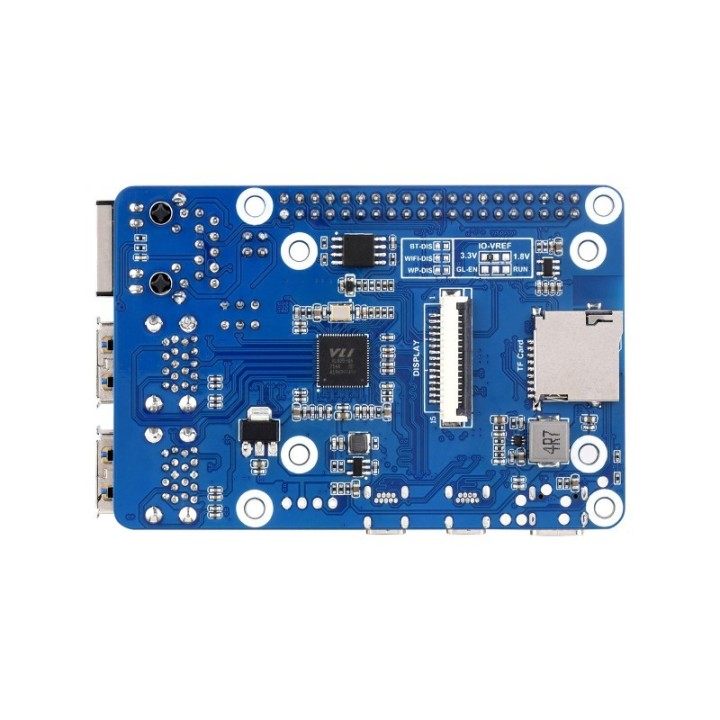

Плата підтримує модифікації Compute Module 4 з різним обсягом RAM, із бездротовим зв'язком або без нього. Для CM4 Lite без eMMC передбачений слот microSD на зворотному боці: на картку записують операційну систему та встановлюють її у плату.
Для CM4 із вбудованою eMMC система записується у пам'ять самого модуля. USB-C на платі може працювати як інтерфейс підключення до комп'ютера для запису eMMC за допомогою rpiboot; режим вибирається перемикачем BOOT. Слот microSD призначений лише для CM4 Lite і не є додатковим накопичувачем для модифікацій із eMMC. Порядок запису системи та першого запуску наведено у вкладці «Інструкції».
Живлення та додаткові можливості
Живлення подається через USB-C від джерела на 5 В. Струм блока потрібно підбирати з урахуванням CM4 та підключеної периферії. Для конфігурації з USB-накопичувачами слід окремо оцінити їхнє споживання, особливо під час запуску.
Контакти PoE дозволяють підключити сумісну PoE HAT. Для живлення через Ethernet потрібна окрема плата PoE; наявність контактів не означає, що адаптер самостійно приймає PoE-живлення.
Передбачені перемички вибору логічної напруги GPIO 3,3 В або 1,8 В і службові контакти керування CM4. Майданчик FAN призначений для підключення вентилятора на 5 В; за документацією роз'єм за замовчуванням не припаяний. Підключення камери та DSI-дисплея може потребувати налаштування системи згідно з інструкцією Waveshare.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Сумісний модуль | Raspberry Pi Compute Module 4, Lite та eMMC |
| USB для периферії | 4 × USB-A 3.0, сумісність із USB 2.0 / 1.1 |
| Мережа | RJ45, Ethernet 10/100/1000 Мбіт/с |
| Відеовиходи | 2 × micro HDMI; заявлена підтримка 4K 30 кадрів/с |
| GPIO | 40-контактний роз'єм; вибір логічної напруги 3,3 В / 1,8 В |
| Камера та дисплей | MIPI CSI та MIPI DSI1 |
| Слот microSD | Для CM4 Lite без eMMC |
| USB-C | Живлення 5 В та підключення до комп'ютера для запису eMMC |
| PoE | Контакти для окремої сумісної PoE HAT |
| Кріплення | Входить до комплекту |
Комплектація
- Плата Waveshare CM4-to-Pi4-Adapter.
- Кріплення, встановлене на платі.
Compute Module 4 до комплекту не входить. Блок живлення, накопичувач, кабелі та PoE HAT купуються окремо.
Характеристики
| Артикул | 1992 |
| Бренд | Waveshare |
| Накопичувач | microSD |
| Мережеві можливості | Ethernet 10/100/1000 |
| Відеовихід | microHDMI |
| Порти USB | 4 x USB 3.0 |
| GPIO | 40 pins |
| Живлення | 5 V |
| Сумісність з | Raspberry Pi Compute Module 4 |
| Інтерфейс | CSI DSI |
Waveshare CM4-to-Pi4-Adapter: підключення та перший запуск
Встановлення Compute Module 4, підготовка Raspberry Pi OS та вибір режиму BOOT. Для CM4 Lite система записується на microSD, для модифікацій з eMMC - у вбудовану пам'ять модуля.
Що підготувати
- Плату CM4-to-Pi4-Adapter, модуль CM4 та комплектне кріплення.
- Джерело живлення USB-C на 5 В. Для звичайного запуску рекомендуємо блок на 3 А, наприклад офіційний блок живлення Raspberry Pi 4; споживання підключеної периферії потрібно враховувати окремо.
- Комп'ютер із Raspberry Pi Imager.
- Для Lite - microSD і кардридер; для eMMC - USB-кабель із передачею даних та роз'ємом USB-C з боку плати.
- Для запуску з екраном - монітор, кабель micro HDMI - HDMI, клавіатуру та мишу.
1. Встановіть CM4 та знайдіть потрібні роз'єми

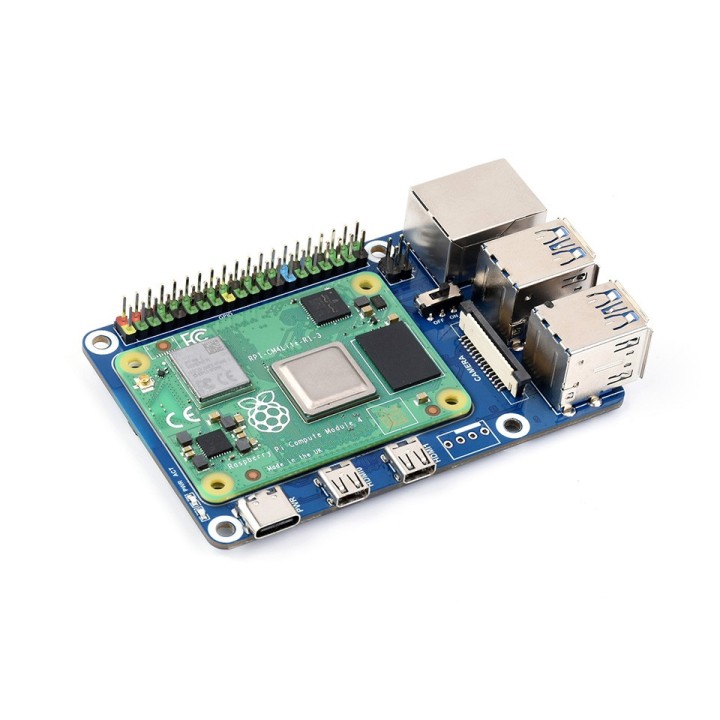

Від'єднайте живлення. Сумістіть два роз'єми на нижньому боці CM4 з роз'ємами плати-носія, встановіть модуль рівно та закріпіть його гвинтами. Підключення модуля, шлейфів і зміну перемичок виконуйте лише за вимкненого живлення.
BOOT OFF - звичайний запуск
Завантаження з microSD для Lite або з eMMC для модуля з вбудованою пам'яттю.
BOOT ON - запис через USB
Режим для підключення CM4 до комп'ютера через USB-C та відкриття eMMC за допомогою rpiboot.
2A. CM4 Lite: запис microSD
- Вставте microSD у кардридер комп'ютера. В Imager виберіть Raspberry Pi OS і потрібну картку. Перевірте накопичувач: під час запису його дані буде видалено.
- За потреби задайте ім'я користувача, пароль, мережу та SSH у налаштуваннях Imager. Wi-Fi доступний лише на CM4 із бездротовим модулем; для іншої версії використовуйте Ethernet.
- Дочекайтеся завершення запису та перевірки. За вимкненого живлення вставте microSD у слот на зворотному боці плати.
- Установіть BOOT у положення OFF, під'єднайте монітор і потрібну периферію, потім живлення USB-C.
Слот microSD працює лише з CM4 Lite. Для CM4 з eMMC картка в цьому слоті не замінює вбудовану пам'ять. Для запису microSD програма rpiboot не потрібна.
2B. CM4 з eMMC: запис через USB-C
- Встановіть офіційну програму usbboot/rpiboot на комп'ютер. Для Windows використовуйте інсталятор і режим Mass Storage Gadget; інструкції для інших ОС є в репозиторії Raspberry Pi.
- Від'єднайте живлення плати та зайву периферію. Переведіть BOOT у положення ON.
- З'єднайте USB-C плати з USB-портом комп'ютера кабелем із передачею даних. Для запису цей роз'єм використовується як USB Slave; живлення від USB має бути достатнім для CM4. Якщо порт комп'ютера не забезпечує достатнього живлення, використовуйте USB-хаб з окремим живленням і підтримкою передачі даних. USB-C плати у цьому режимі одночасно передає дані та отримує живлення.
- Запустіть rpiboot. Дочекайтеся, поки eMMC стане доступною як USB-накопичувач.
- Відкрийте Imager, виберіть Raspberry Pi OS та eMMC CM4 для запису. Звірте обсяг накопичувача. Дочекайтеся завершення запису й перевірки; пропозицію Windows відформатувати розділ після запису відхиліть.
- Від'єднайте USB-кабель, переведіть BOOT у OFF, підключіть монітор та периферію. Подайте живлення через USB-C для звичайного запуску.
Камера, DSI-дисплей та додаткові контакти

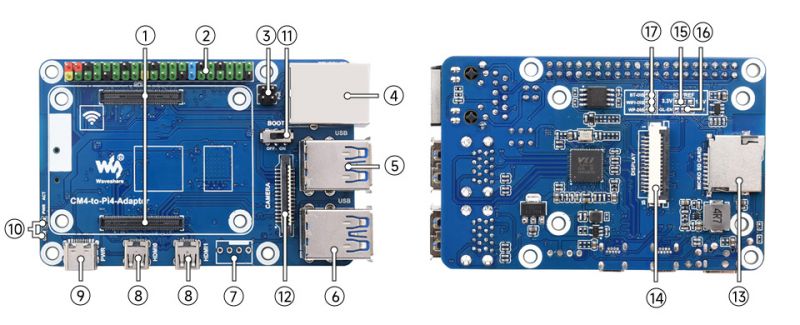

Роз'єм камери позначено CAMERA (12), дисплея - DISPLAY (14); дисплей підключений до DSI1. За документацією Waveshare, CSI/DSI за замовчуванням вимкнені та потребують налаштування для підключеного пристрою. Вікі Waveshare містить окреме налаштування CSI/DSI, приклади для Buster і Bullseye та файл dt-blob. Ці приклади залежать від версії ОС і сенсора: не додавайте всі наведені overlay одночасно. Для камери або дисплея користуйтеся відповідним розділом вікі виробника та документацією конкретного пристрою.
IO-VREF (15) вибирає логічну напругу GPIO 3,3 В або 1,8 В. Для звичайної периферії Raspberry Pi з логікою 3,3 В установіть IO-VREF у положення 3,3 В; положення 1,8 В використовуйте лише для обладнання з відповідним рівнем сигналів. Контакти BT_DIS і WiFi_DIS (17) вимикають відповідні бездротові функції CM4. Для базового запуску їх не потрібно перемикати. FAN (7) призначений для вентилятора на 5 В; роз'єм за замовчуванням не припаяний. PoE-контакти (3) потребують окремої сумісної PoE HAT.
Якщо запуск або запис не вдався
- eMMC не визначається: перевірте, що модуль має eMMC, BOOT стоїть у ON, кабель передає дані, а rpiboot запущено. Спробуйте інший кабель або USB-порт комп'ютера.
- Після запису немає завантаження: від'єднайте USB від комп'ютера, поверніть BOOT у OFF та повторно подайте живлення.
- Lite не запускається: перевірте запис microSD та її встановлення у слот.
- Плата перезапускається або працює нестабільно: перевірте живлення і від'єднайте зайву периферію за вимкненої плати.
Офіційна документація: Waveshare Wiki · Запис системи в eMMC.
