Плата расширения для Raspberry Pi X600 Suptronics

Плата розширення для Raspberry Pi X600 Suptronics

Код товару: 1372

Архівний товар

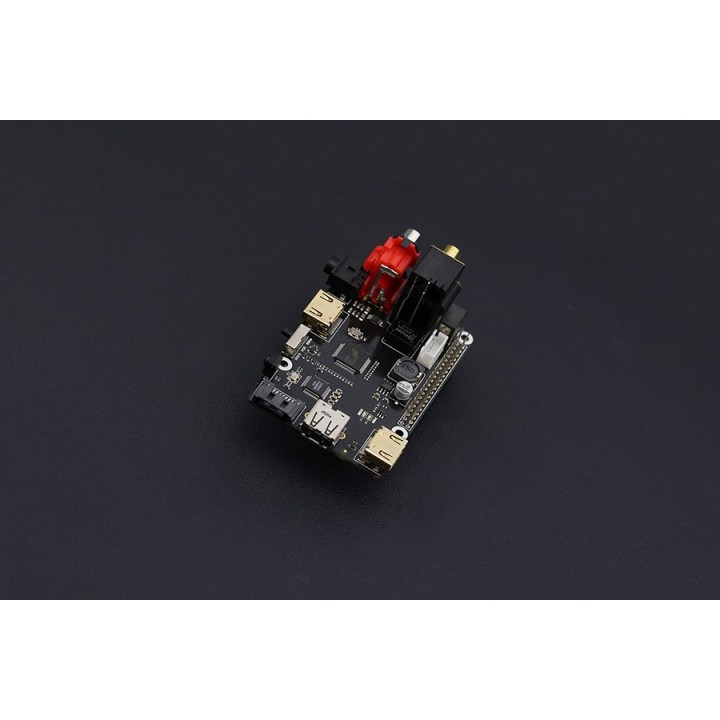

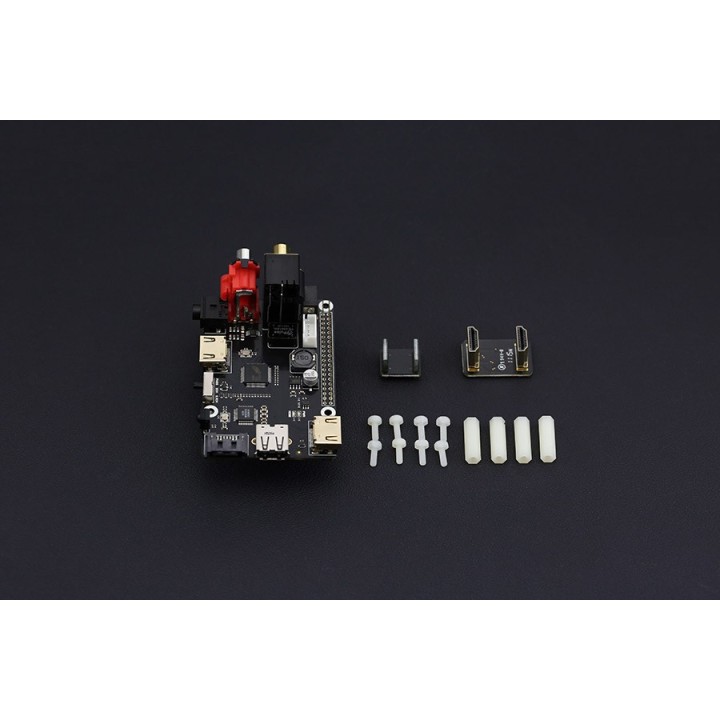

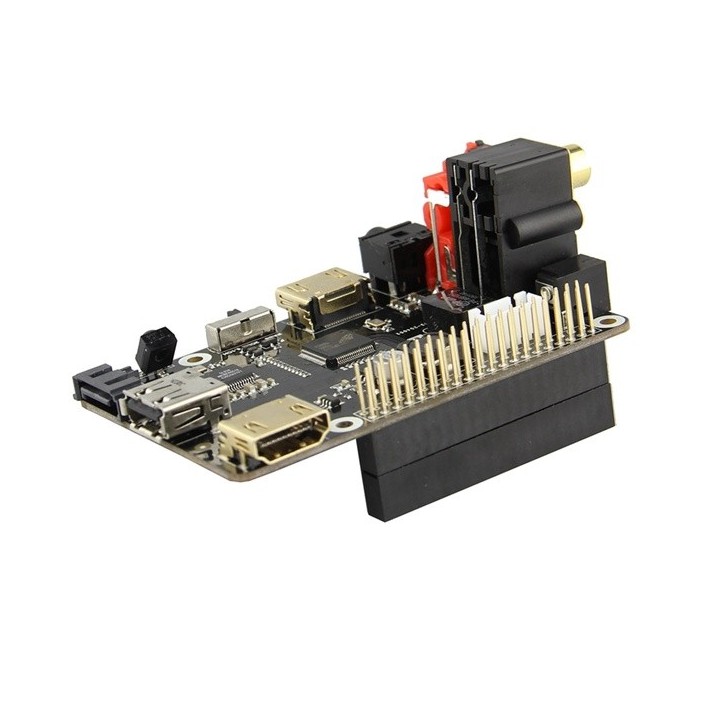

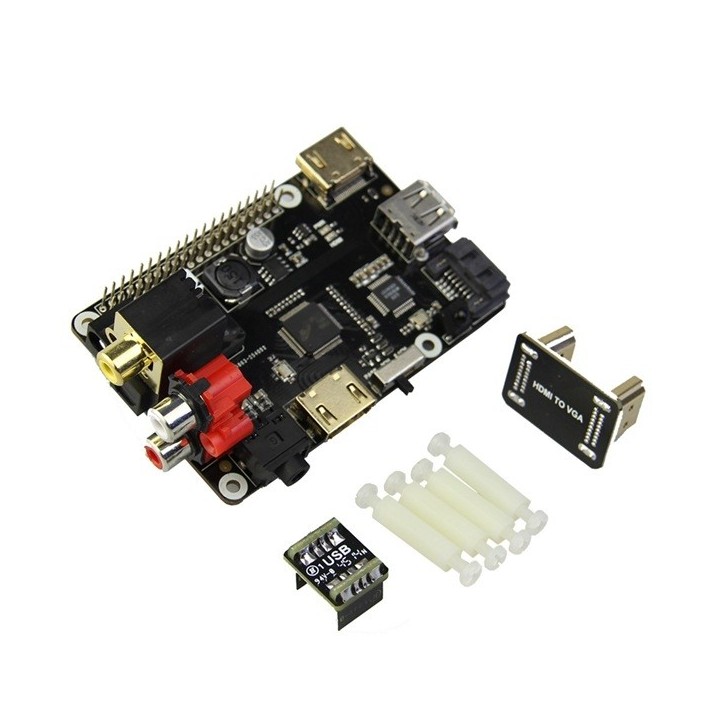

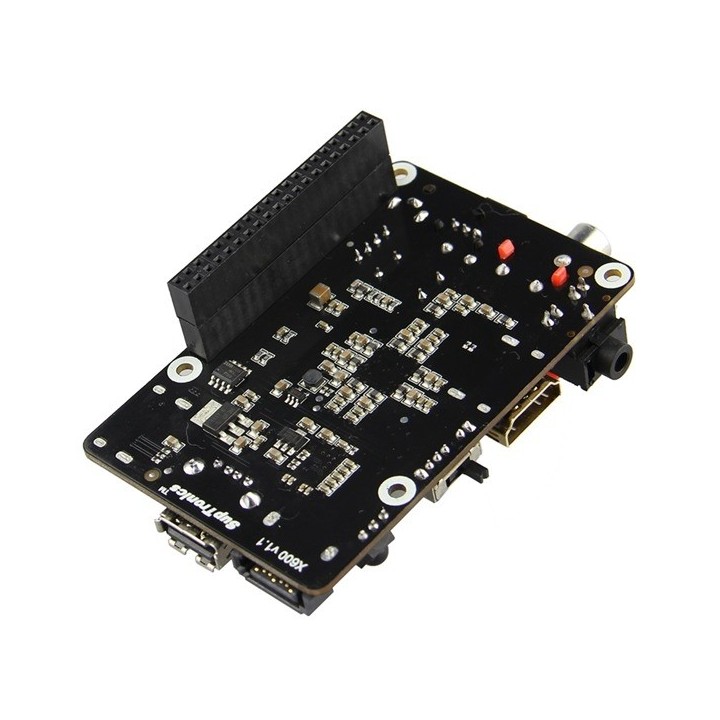

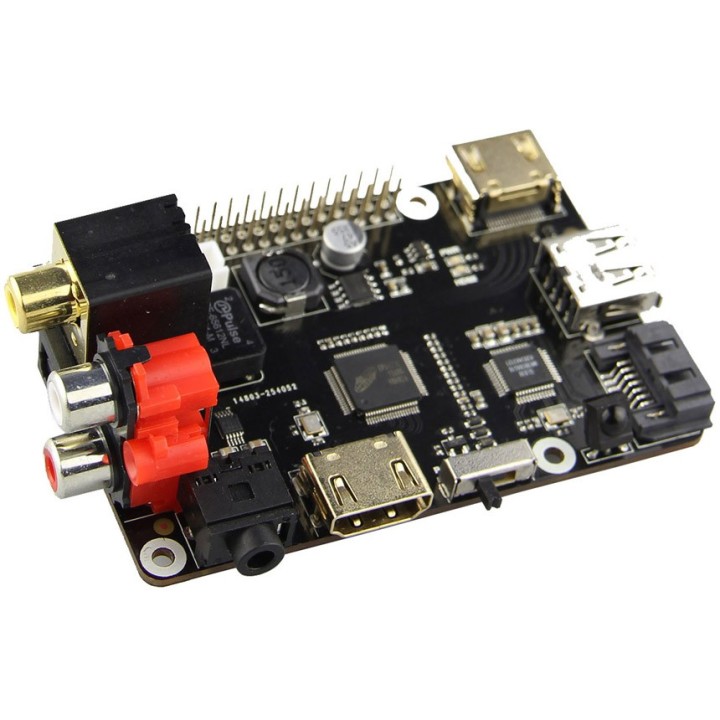

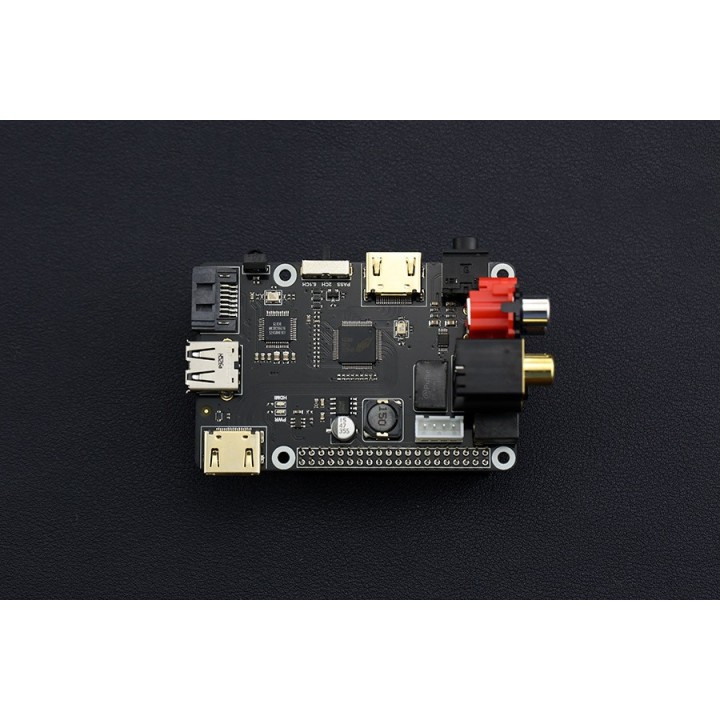

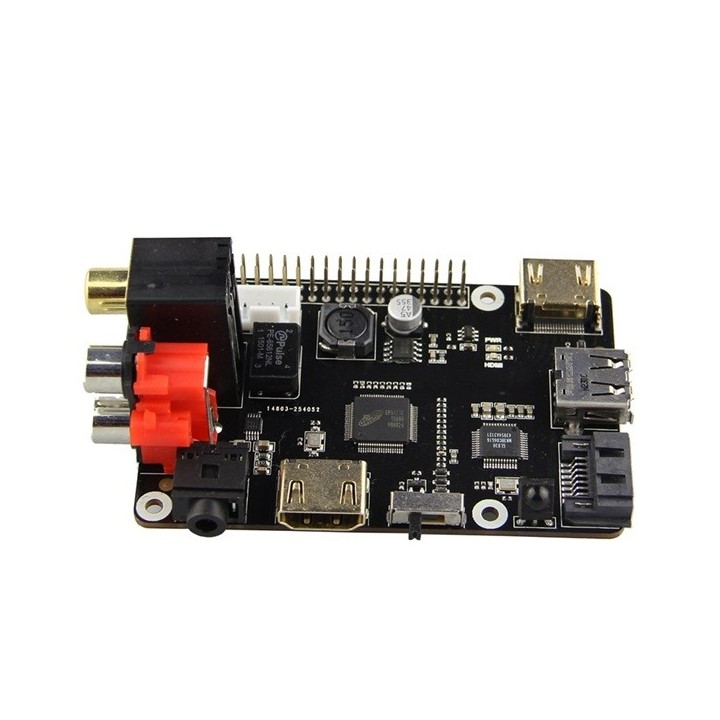

Expansion Board X600 від Suptronics - багатофункціональна плата розширення для Raspberri Pi, яка здатна перетворити "малинку" на потужну медіастанцію. Оснащена роз'ємами HDMI, USB, 2RCA, SPDIF (Toslink і коаксіальний), 3.5 jack, а також має SATA роз'єм для підключення жорсткого диска та ІЧ приймач. Підключається до Raspberry Pi через піни GPIO і дублює їх.

Опис Характеристики Відгуки (5)

Expansion Board X600 від Suptronics - багатофункціональна мультимедійна плата розширення для Raspberri Pi, яка здатна перетворити "малинку" на потужну медіастанцію і повністю вирішити проблему з інтегрованою звуковою картою RPi. Виробник називає плату "HDMI sound card", і справді, це дуже якісна звукова плата розширення з додатковими можливостями у вигляді SATA роз'єму, ІЧ приймача та вільних пінів GPIO.

Плата розширення X600 живиться від блока живлення 6 - 20V (рекомендований стандартний БЖ 12V 2A), містить у собі знижувальний перетворювач для живлення самої Raspberry Pi і SATA.

Докладну інформацію та інструкції з налаштування можна знайти на офіційному сайті виробника.

Технічні особливості

Сумісна з моделями Raspberry Pi 3B+, 3B, 2B, B+
Рекомендоване живлення: 12V 2A, є перетворювач для живлення Raspberry Pi і SATA
Дозволяє видобувати аудіо сигнали з HDMI RPi

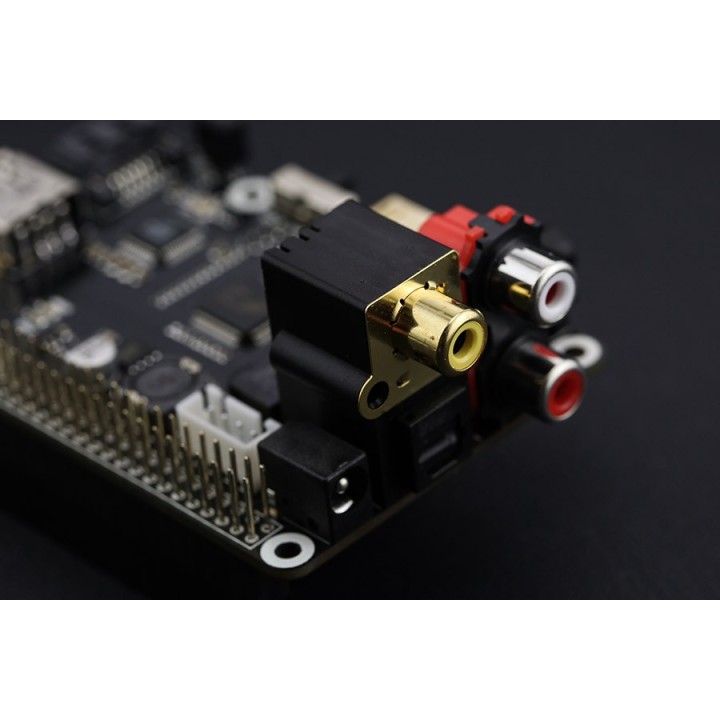

Перетворює аудіо HDMI на цифрові оптичний і коаксіальний або аналоговий RCA
Оптичний або коаксіальний аудіо вихід SPDIF підтримує 5.1CH Dolby Digital, AC3 і DTS цифрові аудіо формати
Видобуває 2-канальний цифровий аудіо сигнал PCM з HDMI і перетворює його на аналоговий 2-канальний RCA або 3.5 jack
Підтримує 3 режими керування EDID для аудіо форматів: PASS, 2.0CH, 5.1CH
Підтримує формат об'ємного звучання при перетворенні на цифровий оптичний аудіо сигнал
Підтримка введення високої чіткості аж до 1080p @ (24/60) Hz
Підсилення і корекція HDMI сигналу
Вихід HDMI підтримує всі аудіо формати, включно з Dolby Digital Plus, PCM5.1CH та іншими
Є SATA роз'єм, що дозволить підключити жорсткий диск до Raspberry Pi
Вбудований ІЧ приймач (38kHz)

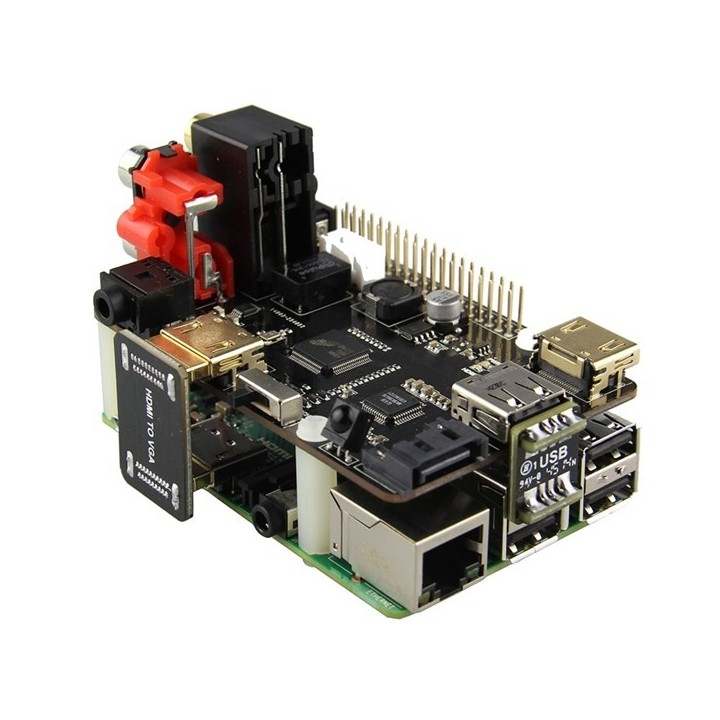

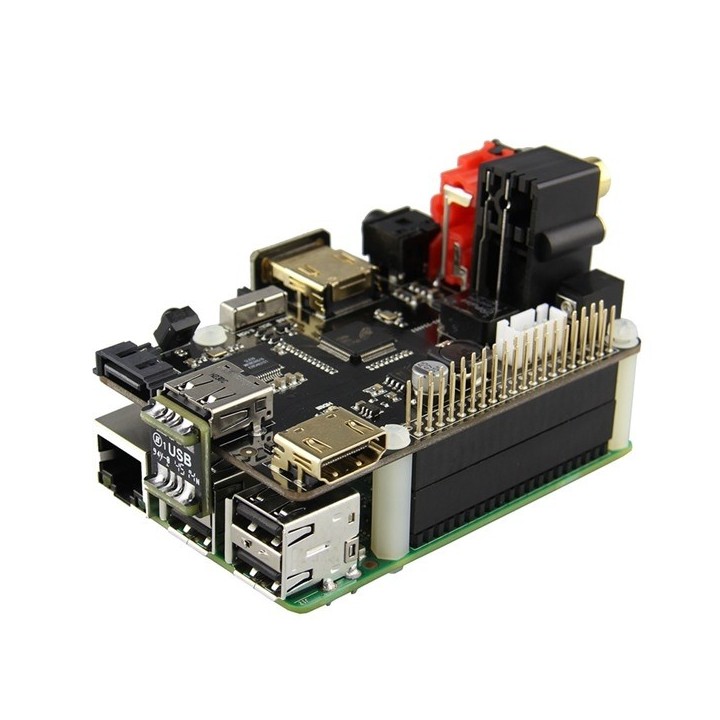

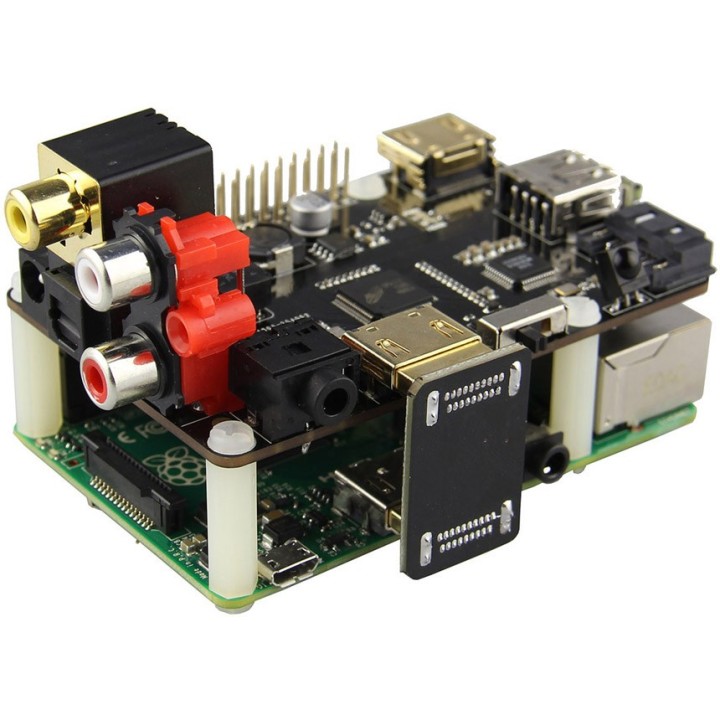

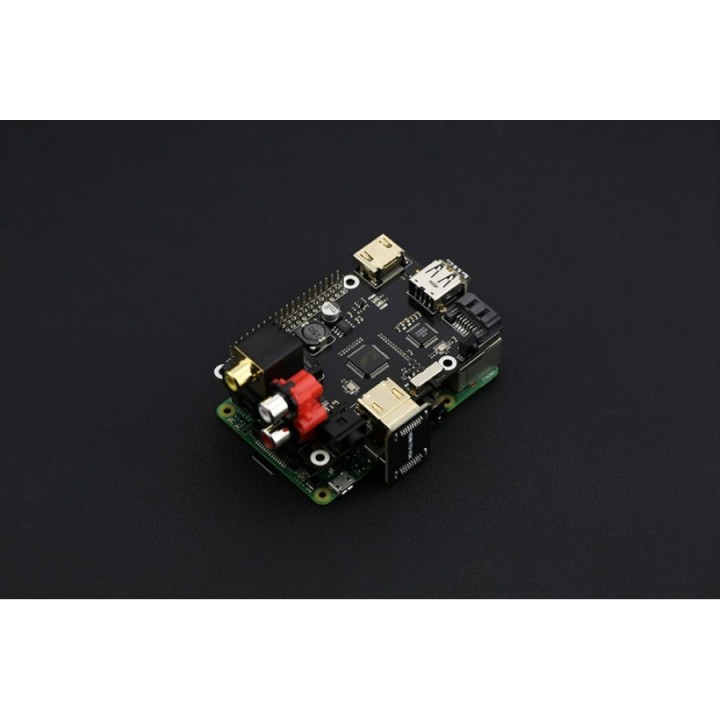

Підключається до RPi за допомогою пінів GPIO, дублюючи їх
Не потребує паяння і жодних додаткових проводів
Розміри: 85 х 56мм.

Характеристики

Артикул	1372
Сумісність з	Raspberry Pi

Відгуки покупців

ДБ Дмитро Б.

28-07-2019 Підтверджена покупка Запитання

На ТВ работает , а на монтиторе 1024x1280 не хочет. Сам Raspberry Pi 3 на етом мониторе нормально работает, а сели переключаеш через X600 сигнал типа есть, а картинки нет(звук єсть тоже. Может кто-то уже решал подобною проблему

Чи був відгук корисним?

M MiniBoard

06-08-2019

Здравствуйте, Дмитрий!
Рекомендуем вам вручную настроить необходимое разрешение в файле /boot/config.txt
Преглагаем следующие варианты настроек:
hdmi_group=2
hdmi_mode=35

или

hdmi_cvt 1024 1280 60 6 0 0 0
hdmi_drive=1

Чи був відгук корисним?

П Павел

15-06-2018 Запитання

Добрый день,
Я хочу вывести звук с тв через hdmi arc на эту плату и через нее на акустическую систему через spdif.

Эта плата поддерживает такой сетап?

Чи був відгук корисним?

ПВ пан Володимир

23-01-2019

X600:
- Allows you to extract audio signals from HDMI of your Raspberry Pi
- Converts HDMI audio to digital optical or Coaxial or stereo RCA analog
- The SPDIF optical or Coaxial audio output supports all audio formats up to 5.1CH Dolby Digital 5.1CH / AC3 & DTS 5.1CH audio

Це Офіційний Сайт:
http://www.suptronics.com/xseries/x600.html
