Плата розширення Analog Test Shield Waveshare Зображення
Плата розширення Analog Test Shield Waveshare
Regular price:
296 ₴
Заощаджуєте 128 ₴
Price:
167 ₴
Без податку
В наявності

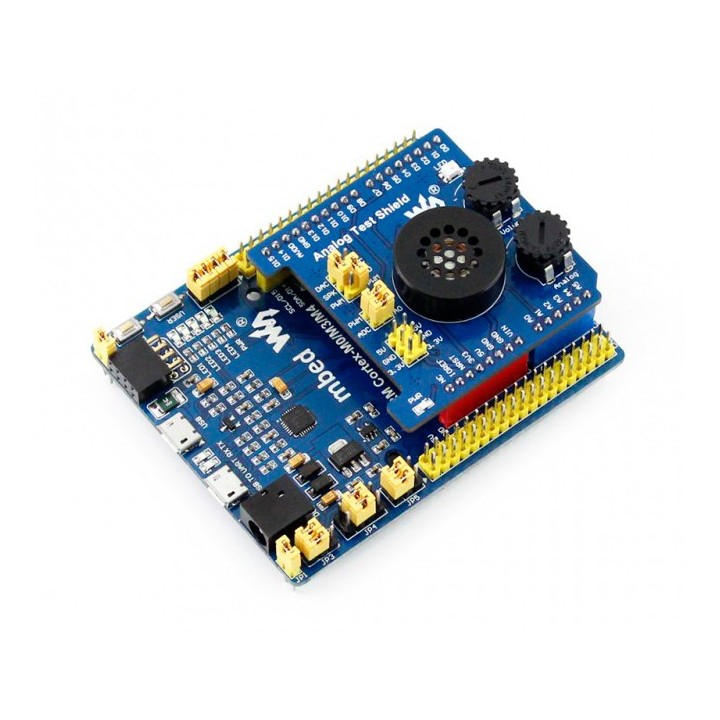

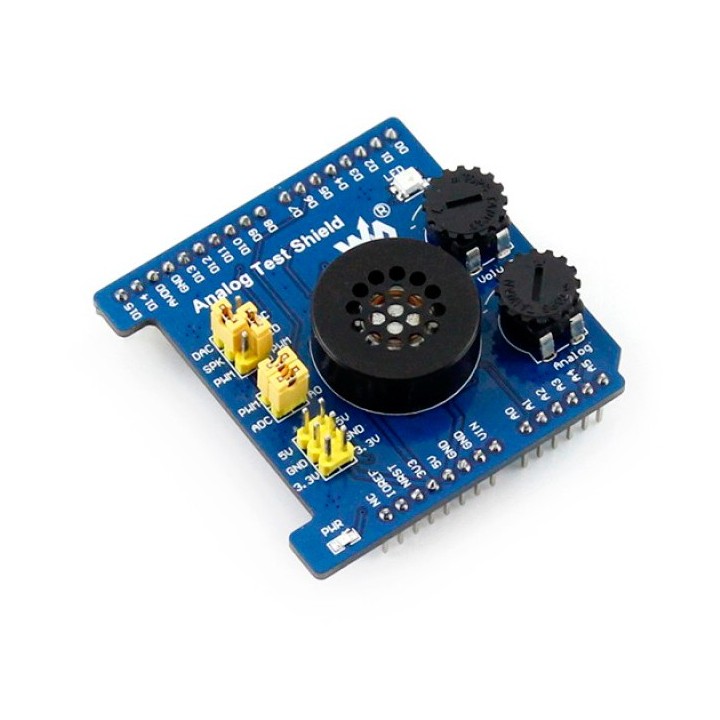

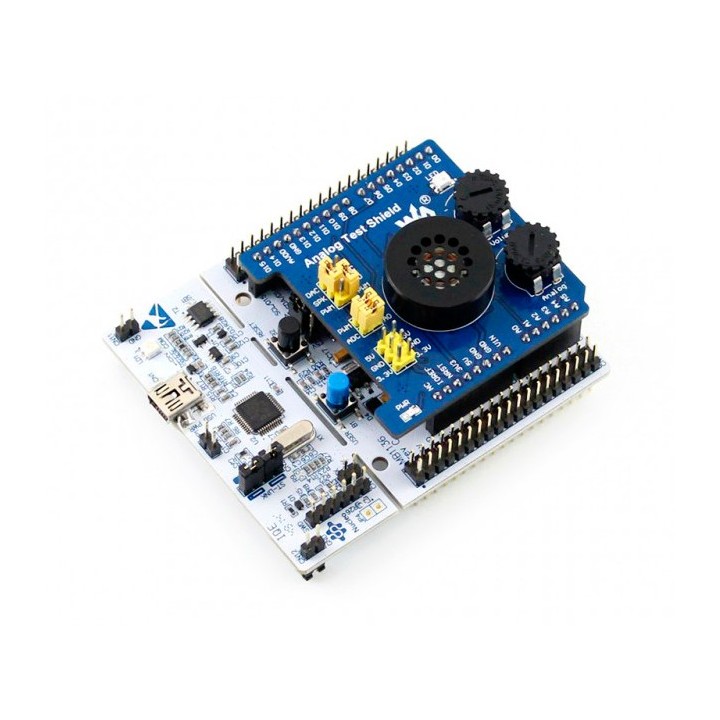

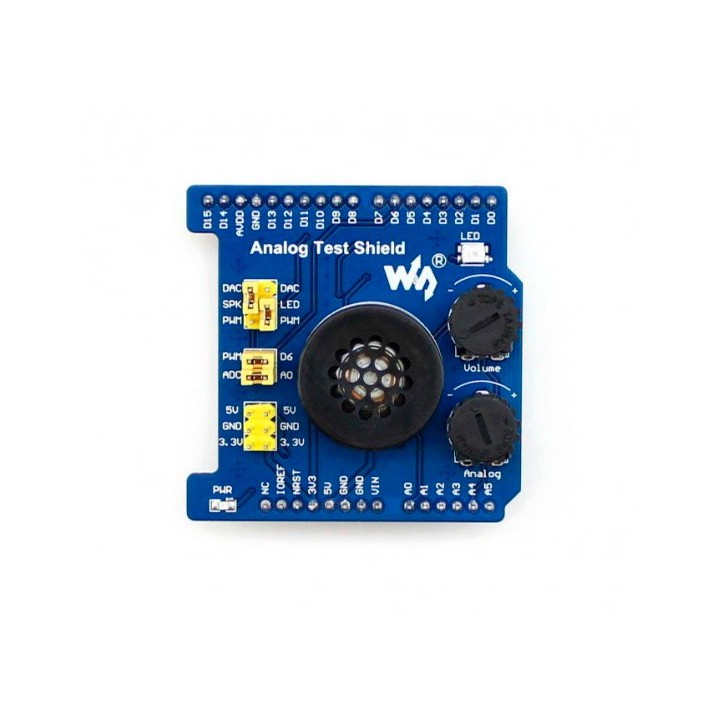

Analog Test Shield - це плата розширення від Waveshare, яка об'єднує в собі ЦАП (MCP4725) і підсилювач (LM386). Дозволяє збирати дані з АЦП, вихідний тест ЦАП. Основними ресурсами шилда є дві ручки потенціометра, PWR світлодіод, динамік та індикатор стану. Сумісний з Arduino UNO, Leonardo, NUCLEO, XNUCLEO та сумісними.
Analog Test Shield - це плата розширення від Waveshare, яка об'єднує в собі ЦАП і підсилювач. Дозволяє збирати дані з АЦП, вихідний тест ЦАП. Основними ресурсами шилда є дві ручки потенціометра, PWR світлодіод, динамік та індикатор стану. Результати DAC / PWM можна оцінити за допомогою світлодіодів і динаміків. Сумісний з Arduino UNO, Leonardo, NUCLEO, XNUCLEO та сумісними.
Детальна інформація на wiki виробника.
В основі ЦАП лежить MCP4725, який має високу точність, енергонезалежну пам'ять (EEPROM), має 12-бітову роздільну здатність і керується через I2C. ЦАП працює при одноканальному живленні: від 2.7V до 4.5V.
Вбудований LM386 використовується як підсилювач потужності звуку.
Вкладення
- Посібник Analog Test Shield — 629.86KB
- Schematic Analog Test Shield — 55KB
- Datasheet MCP4725 — 1.46MB
- Datasheet LM386 — 255.01KB
Характеристики
| Артикул | 1494 |
| Бренд | Waveshare |
| Сумісність з | Arduino-сумісна |
| Призначення | Периферійні |
