BeagleBone Black Rev C

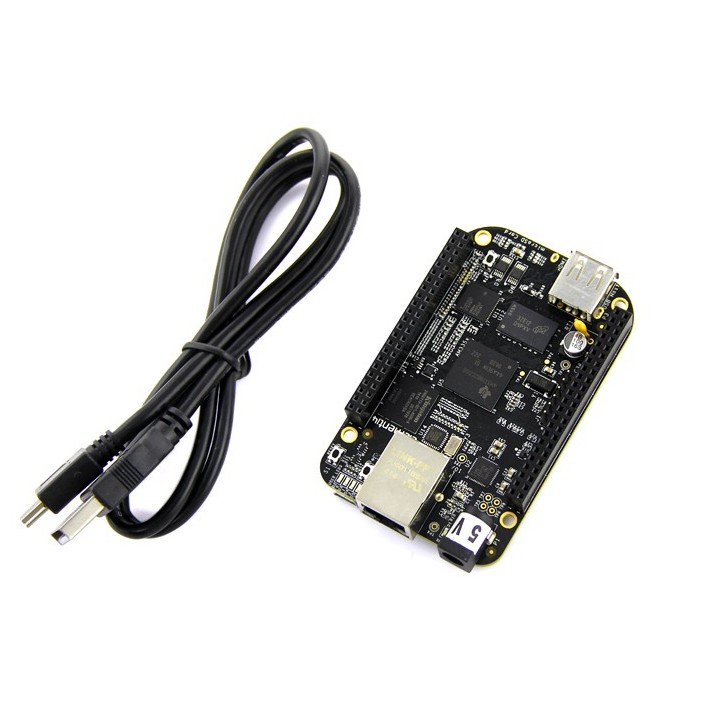

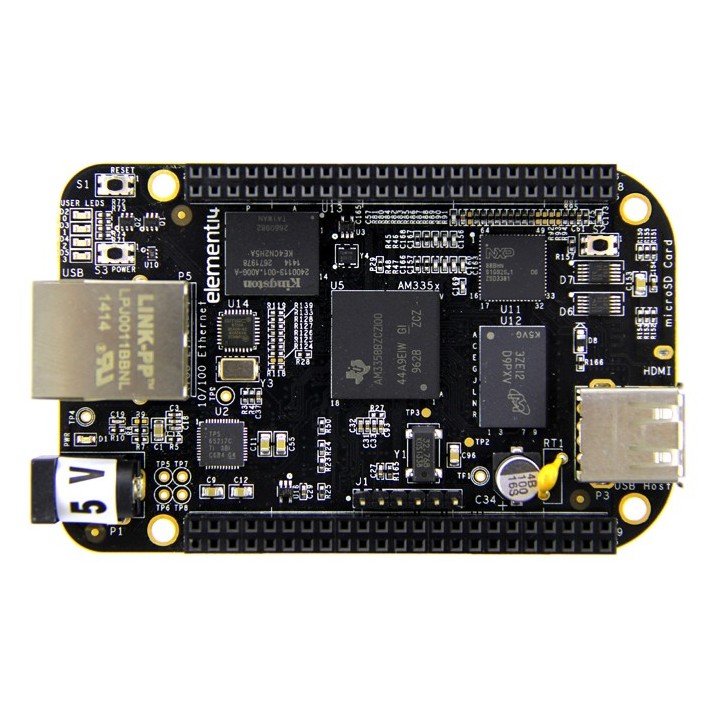

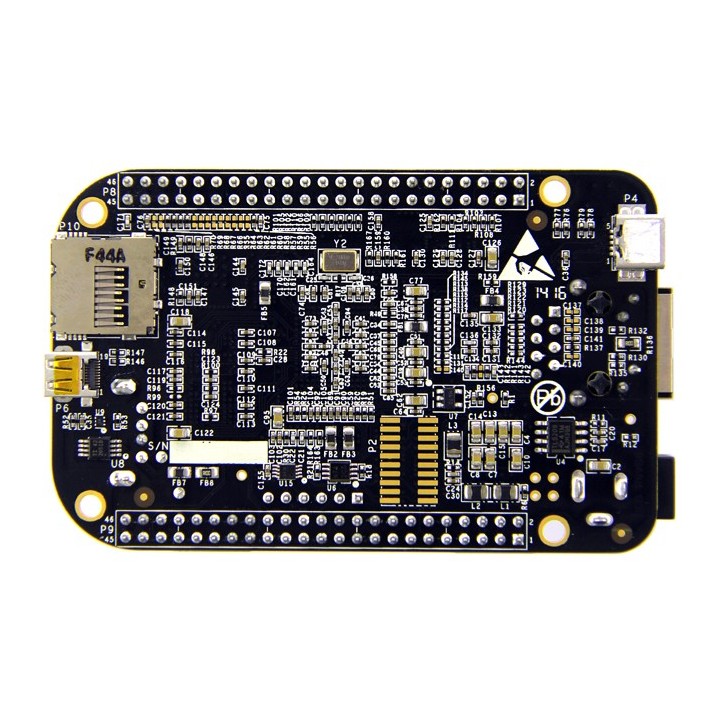

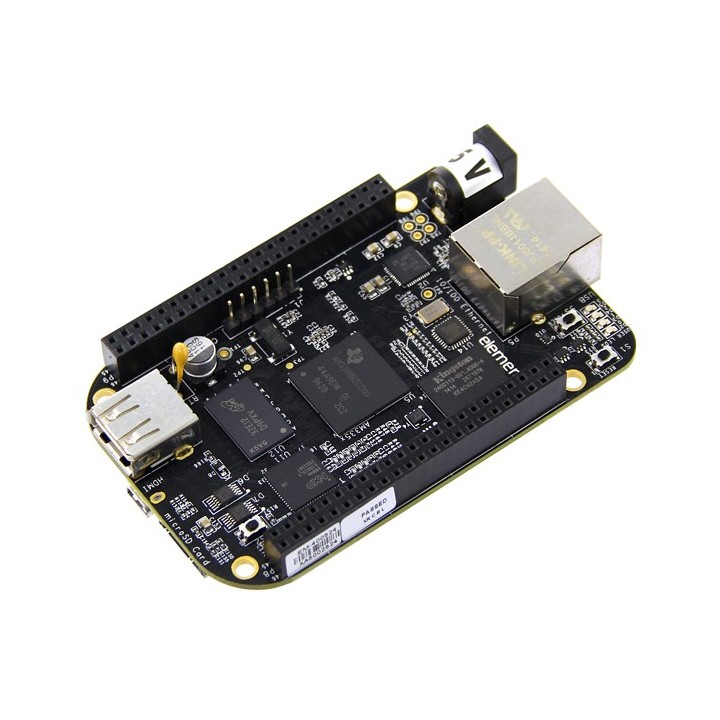

BeagleBone Black Rev C - одноплатный компьютер семейства Beagleboard, обновленная версия известного BeagleBone Black. BBB Rev C работает на базе ARM Cortex-A8 микропроцессора AM3358BZCZ100 от Texas Instruments, работающего с частотой 1GHz, имеет 4GB eMMC памяти и 512MB DDR3L RAM. Поставляется с предустановленной ОС Debian. В комплект входит miniUSB кабель.

Плата имеет множество разъёмов для подключения внешних устройств, сети и питания, таких как: слот для карт microSD, microHDMI для подключения монитора или телевизора, miniUSB для соединения ПК и питания, разъем 2.1mm для питания от внешнего БП на 5V, RJ45 сети, а также 96 пинов GPIO для подключения электронных модулей и компонентов.

Из 92 пинов 65 могут быть использованы для цифрового I/O общего назначения. При этом некоторые из них предоставляют дополнительные возможности:

• 8 каналов ШИМ на 4 независимых таймерах
• 7 аналоговых входов подключены к 12-битному АЦП (4096 градации)
• 4 интерфейса UART и 1 UART только с линией TX
• 2 шины TWI / I2C
• 2 шины SPI
• 25 портов I/O реального времени.

I/O порты реального времени (PRU) подключены к встроенному микроконтроллеру на 200 MHz. Благодаря этому портами можно управлять на низком уровне в реальном времени и с высокой точностью.

Очень много полезной информации на elinux wiki.

Технические характеристики

• Процессор Sitara AM3358BZCZ100 ARM Cortex-A8 @ 1GHz с NEON
• Графический акселератор Power SGX530
• 512MB DDR3L оперативной памяти
• 4GB встроенной памяти с предустановленным Debian
• Два PRU 32-bit микроконтроллера
• Ethernet 10/100 Mbps
• Cтабилизатор питания TPS65217C
• Cлот для карт MicroSD
• MicroHDMI разъем с поддержкой аудио
• USB Host
• USB Client для питания и отладки
• 92 пина GPIO
• 20-пиновый JTAG интерфейс для отладки
• Питание: 5V 2A
• Малое энергопотребление (от 210 до 460 mA при питании от 5V)
• Поддерживает Debian, Android, Ubuntu, Angstrom, Gentoo и прочие ОС
• Размеры: 86,3 х 53,4 mm.
