Плата расширения USB HUB HAT для Raspberry Pi

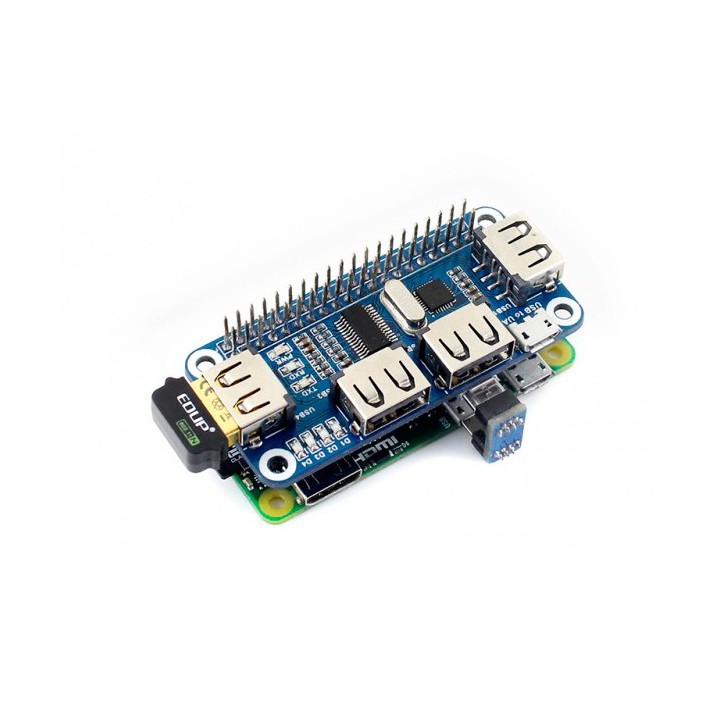

4 Port USB HUB HAT for Raspberry Pi - плата расширения от Waveshare для Raspberry Pi. Плата добавит много возможностей "малинке": является хабом на 4 порта, а также преобразователем USB-UART для удобной отладки. 4 Port USB HUB HAT совместима со всеми версиями Raspberry Pi, а с Raspberry Pi Zero - идеально, так как выполнена в таком же формате!

Полезная информация на wiki производителя.

Особенности

• Рабочее напряжение: 5V
• 4 порта USB 2.0
• Встроенный преобразователь USB-UART для отладки
• Светодиоды для индикации статуса работы каждого USB порта

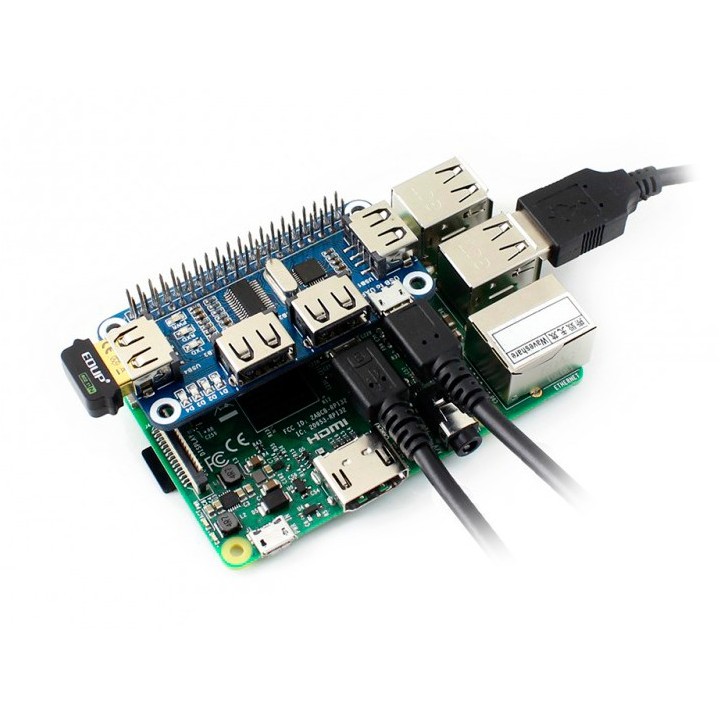

• С Raspberry Pi соединяется с помощью кабеля USB-microUSB, с Raspberry Pi Zero - миниатюрным microUSB адаптером

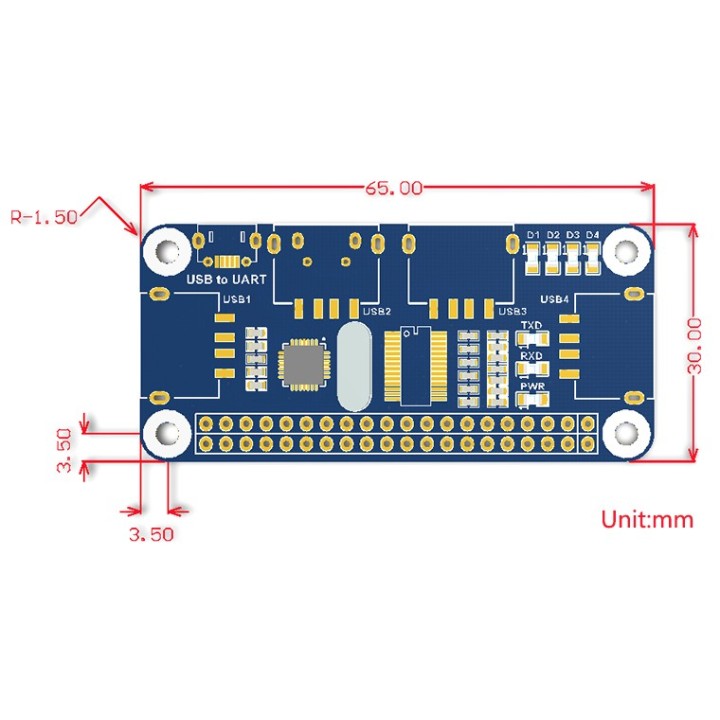

• Размеры: 65 х 30 mm
• Монтажные отверстия: 3 mm.

Комплектация

• Плата расширения 4 Port USB HUB HAT
• Миниатюрный microUSB адаптер
• Кабель USB-microUSB
• Набор крепежей.

Расшифровка фото

1. Интерфейс для подключения Raspberry Pi
2. USB-UART для управления Raspberry Pi через последовательный терминал

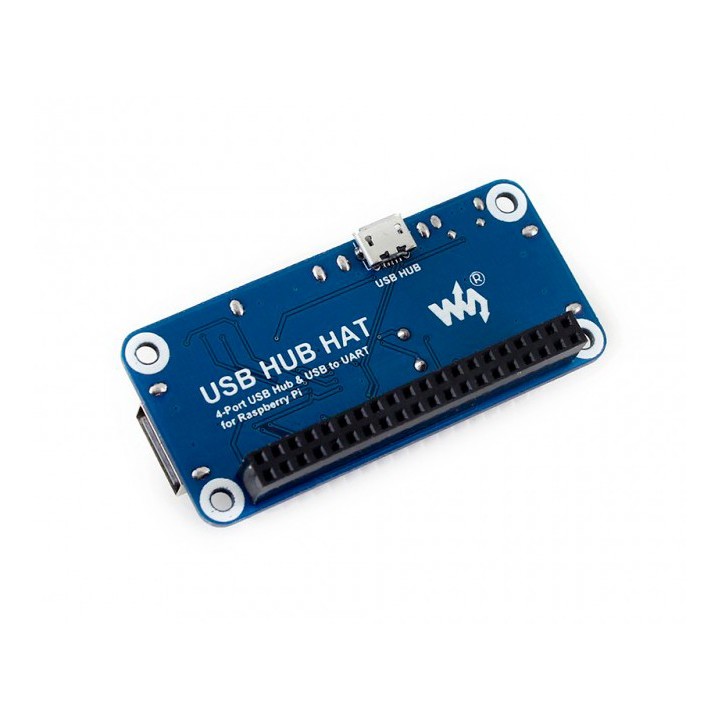

3. Интерфейс USB HUB (снизу) для подключения Raspberry Pi
4. USB порты х4
5. Индикаторы состояния каждого из USB портов D1 - D4 для USB1 - USB4 соответственно
6. Индикатор питания
7. USB-UART индикатор
8. USB HUB чип FE1.1S
9. 12MHz crystal
10. Преобразователь USB-UART CP2102.
