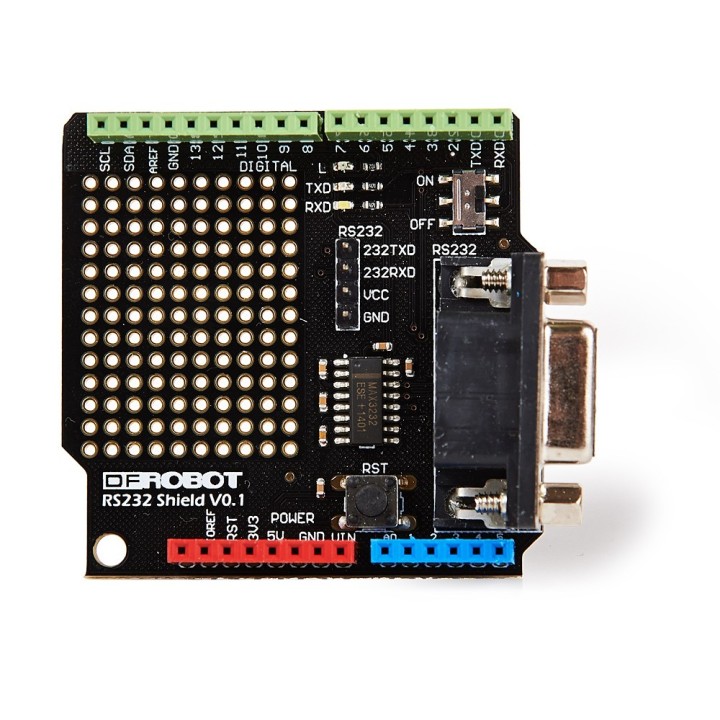

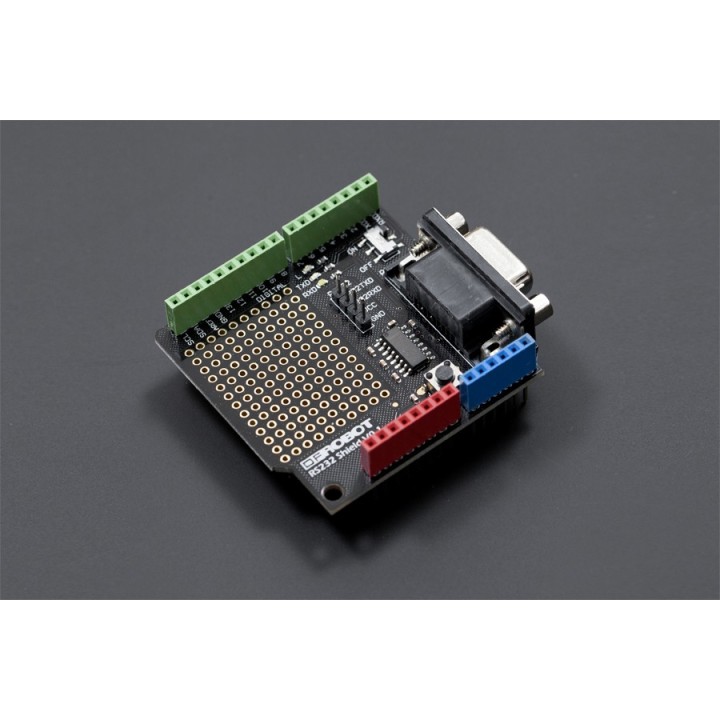

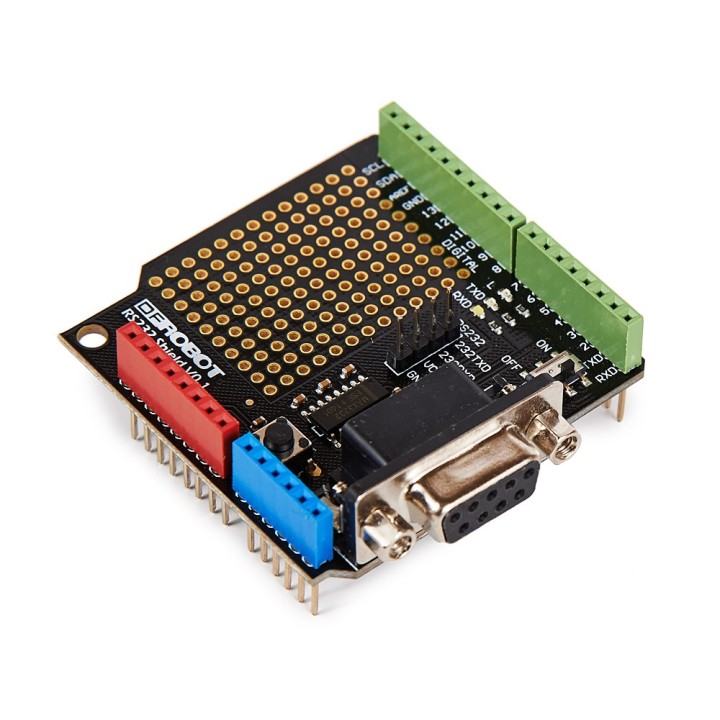

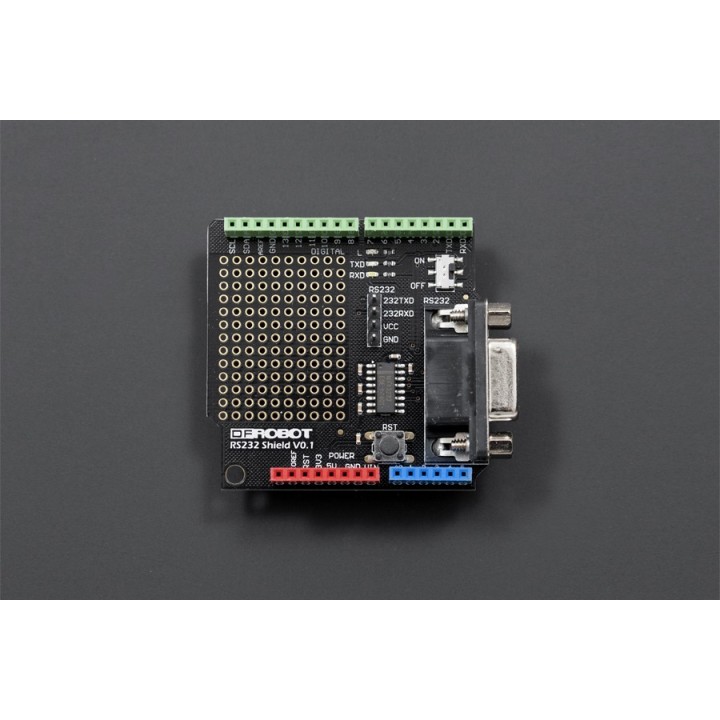

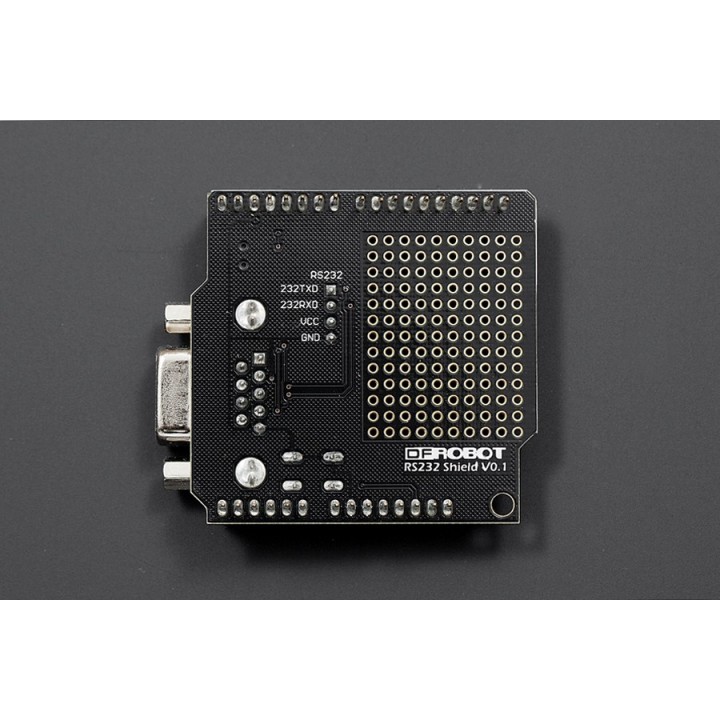

RS232 Shield для Arduino DFRobot

RS232 Shield for Arduino - плата розширення для Arduino від DFRobot, що додає забутий у побуті, але все ще популярний у промисловості інтерфейс RS232.

Дані на плату передаються з послідовного порту Arduino. Тобто, зайнятими виявляються піни 0 (RX) і 1 (TX), що використовуються для прийому та передачі даних.
Багато Arduino-плат, наприклад Arduino UNO, використовують ці піни для завантаження нового скетчу. Щоб інтерфейс RS232 не заважав перепрошивці платинеобхідно встановити перемикач на платі розширення в положення "OFF".

Детальна інформація про плату розширення на wiki виробника.

Технічні характеристики

• Мікросхема Maxim MAX3232
• Робоча Напруга 5V
• Цифрові канали вводу/виводу (включно з I2C): 16
• Аналогові канали вводу/виводу та живлення: 6
• Перемикач режиму роботи та програмування
• Світлодіодний індикатор приймача-передавача

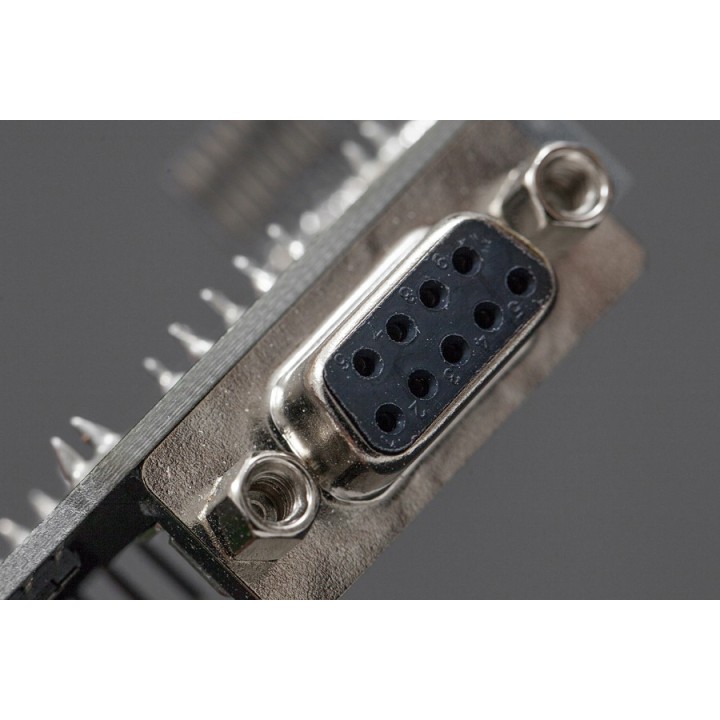

• Роз'єм DB9 (female)
• Піни RS232
• Контактний майданчик зі стандартним кроком 2.54mm
• Кнопка Reset
• Габарити: 55х53 mm.
