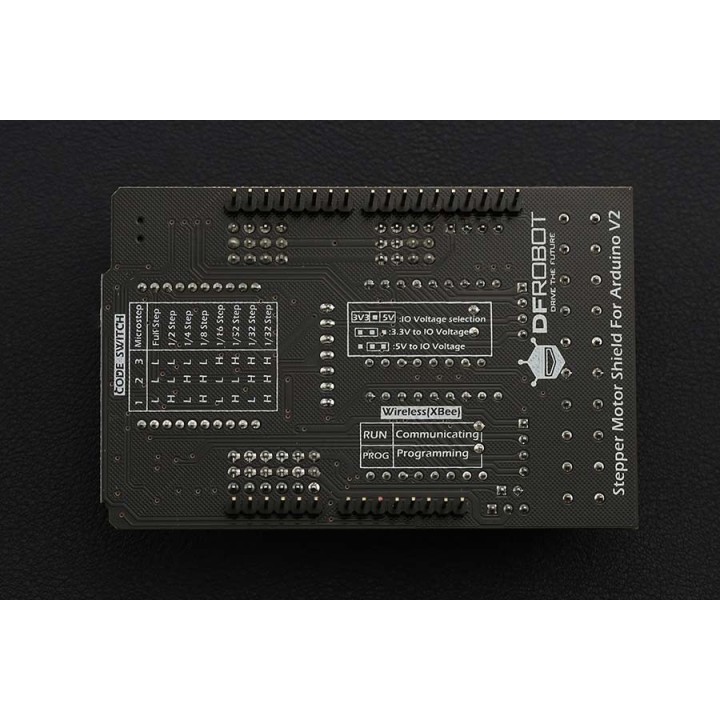

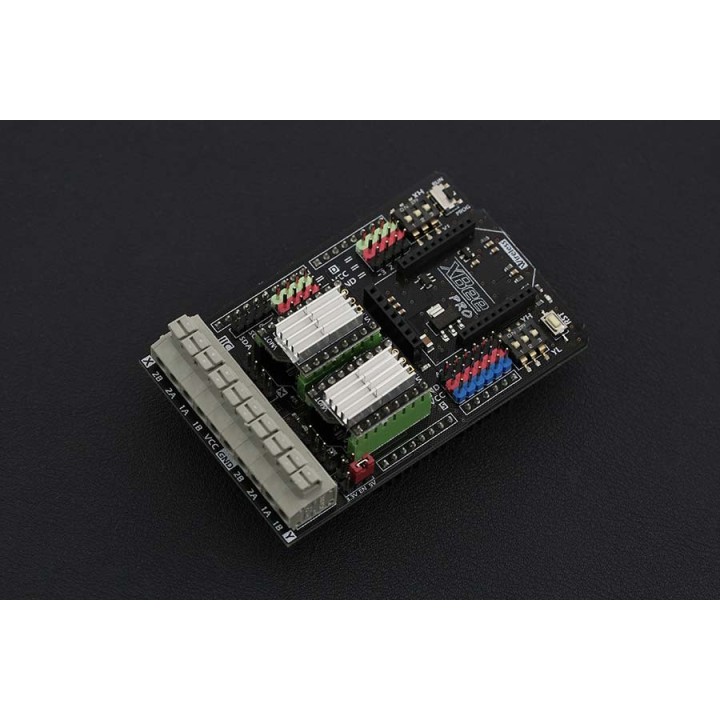

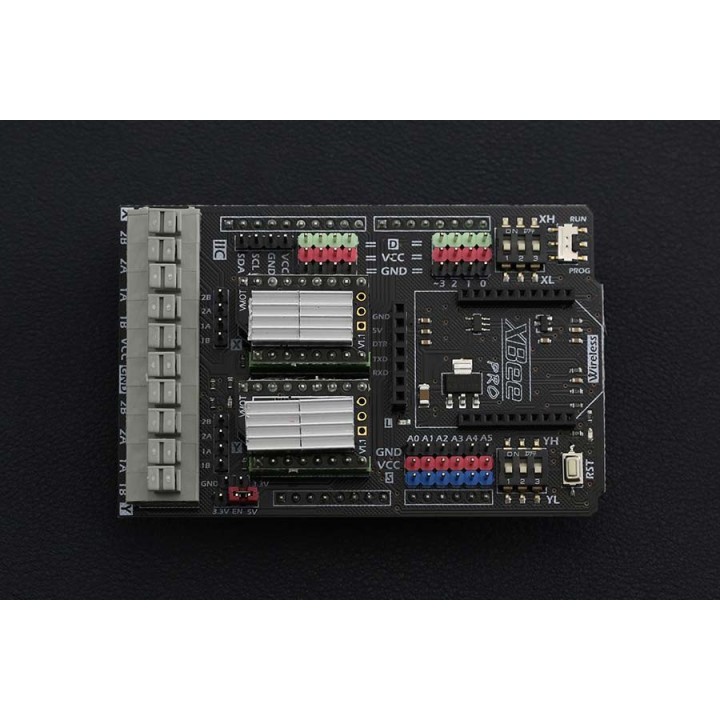

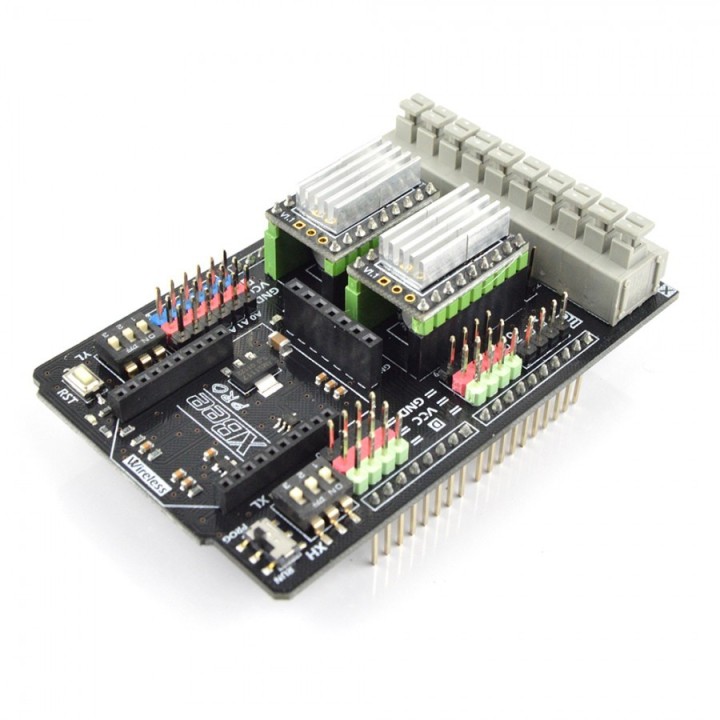

Dual Bipolar Stepper Motor Shield DFRobot

Dual Bipolar Stepper Motor Shield for Arduino (DRV8825) - шилд для Arduino від DFRobot, який дозволить легко керувати двома кроковими двигунами всього через 6 цифрових контактів вводу/виводу. Підтримує модулі формату XBee та RF-модулі. Кожен кроковий двигун має перемикач для регулювання режимів руху для отримання різних швидкостей обертання. Серед інтерфейсів плати 6 аналогових вводів-виводів, 8 цифрових вводів-виводів та I2C. Версія шилда V2 (Як драйвер крокового двигуна DRV8825). Може бути використаний для створення 3D-принтера та автоматизації процесів.

Подробиці на wiki виробника.

Технічні характеристики

• Вхідна напруга: від 8.2 до 45V DC
• Вихідний струм: 1,6A (на котушку)
• Робоча напруга: 3.3V / 5V
• Керуючі піни: D4, D5, D6, D7, D8, D12

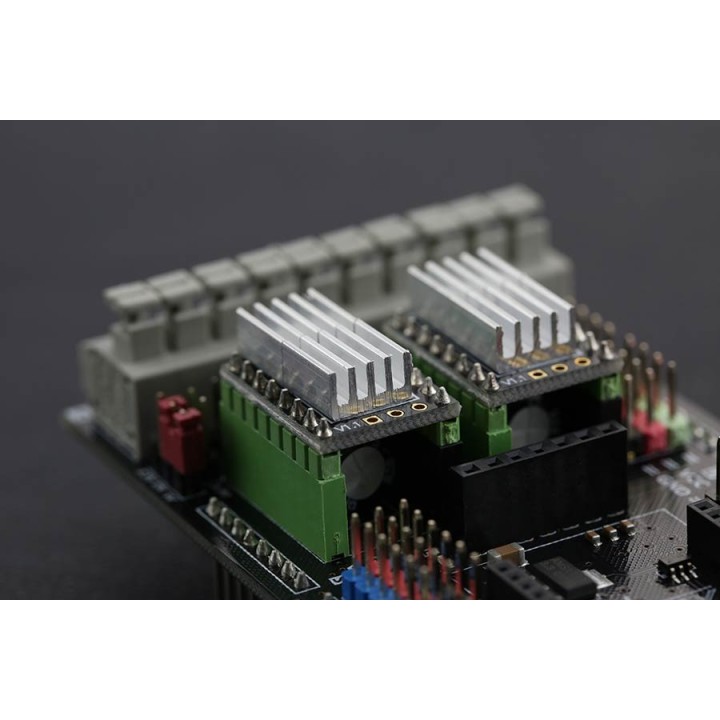

• На шилді встановлено два драйвери DRV8825 з радіаторами для охолодження
• 6 аналогових входів
• 8 цифрових вводів-виводів
• Шість різних режимів (повний, 1/2-крок, 1/4-крок, 1/8-крок, 1/16-крок, 1/32-крок)
• Сумісність з Arduino UNO R3, Leonardo, Mega та сумісними
• Підтримка модулів формату XBee та RF-модулів
• Габарити: 83х55х25 mm
• Вага: 48g.
