Плата розширення HiFi Shield 2 для ODROID-C2

ODROID Код товару: 1783

Архівний товар

Ця модель більше не постачається в MiniBoard. Сторінка збережена для перегляду характеристик, сумісності та відгуків. Актуальні моделі дивіться в категорії «Плати розширення».

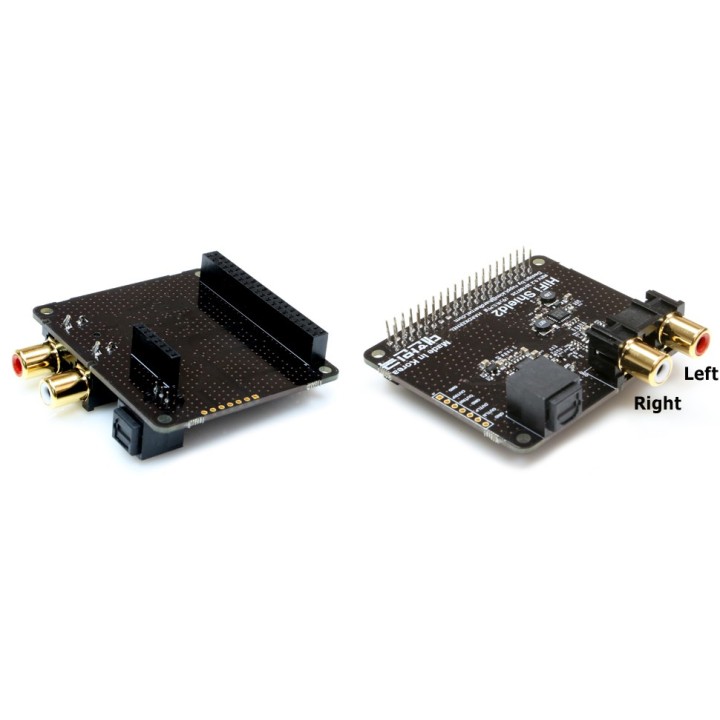

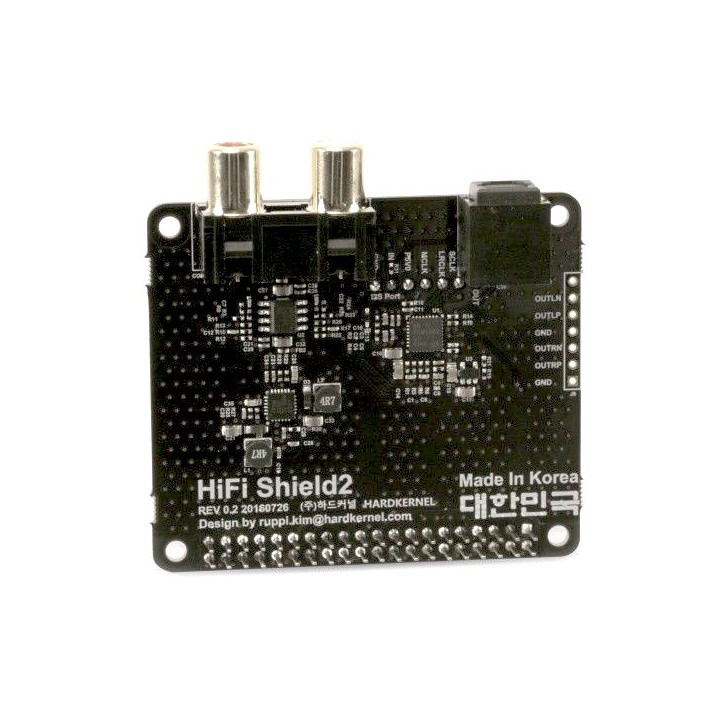

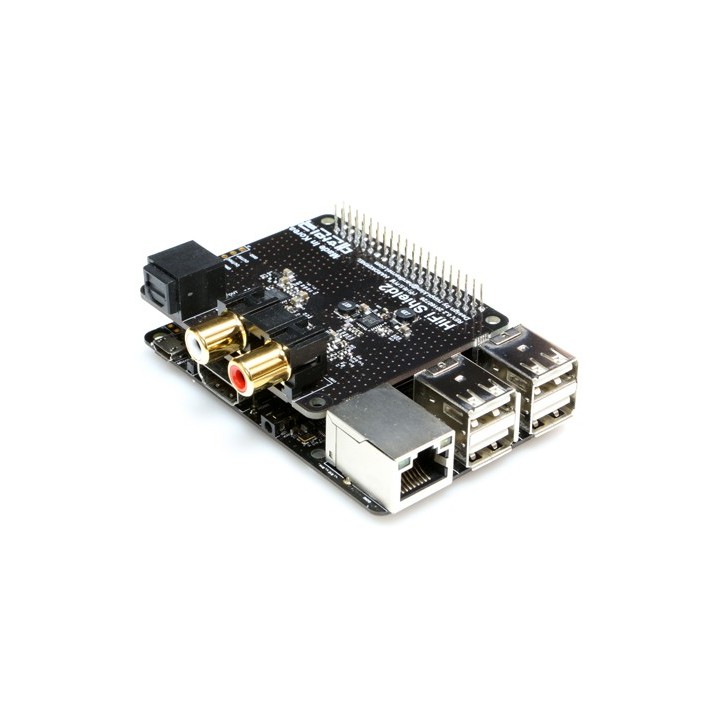

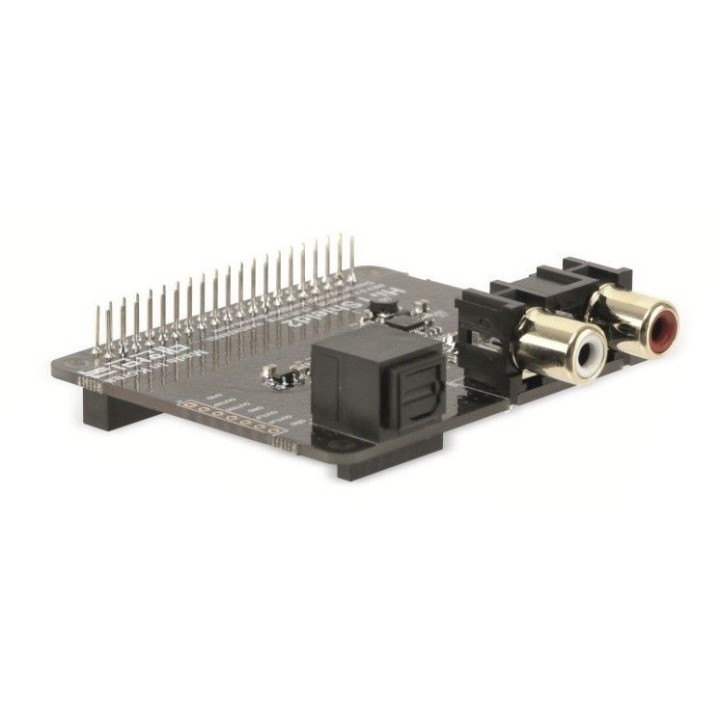

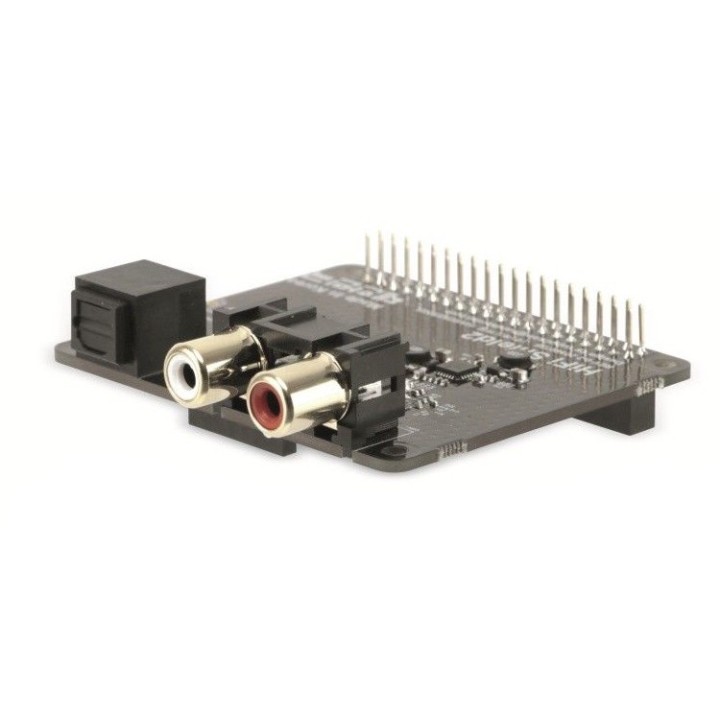

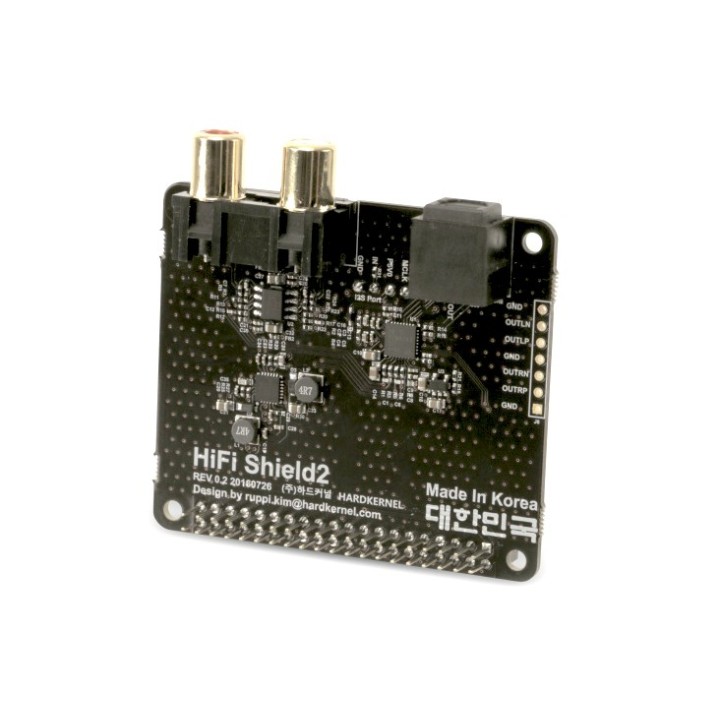

HiFi Shield 2 - плата розширення для якісного відтворення звуку від Hardkernel. Сумісна з платами ODROID-C2 таODROID-C1+. Працює на базі чипа DAC PCM5242 від Via TI. На відміну від попередньої версії шилда підтримується апаратне регулювання гучності по I2C інтерфейсу, сама плата працює по I2S. Плата має вражаючі характеристики та має роз'єми RCA і S/PDIF для підключення апаратури.

HiFi Shield 2 - плата розширення для якісного відтворення звуку від Hardkernel. Сумісна з платами ODROID-C2 таODROID-C1+. Працює на базі чипа DAC PCM5242 від Via TI (відомий як Burr-Brown) підтримує 16, 24, 32-бітні аудіоформати з мінімальним співвідношенням THD + N (0,002%) та ідеальною динамікою (114dB+), а також дивовижною частотою дискретизації 384kHz. Інтерфейс S/PDIF підтримує роздільну здатність до 192kHz/24 біт через оптичний вихід Toslink. Платою використовується I2S інтерфейс. На відміну від попередньої версії шилда підтримується апаратне регулювання гучності по I2C інтерфейсу, а також нова версія плати позбулася 3.5jack роз'єма.

Технічні особливості

Чип DAC PCM5242 від Via TI
Регулювання гучності за допомогою інтерфейсу I2C
Працює по I2S інтерфейсу
Позолочені роз'єми RCA
Регулятор живлення з дуже низьким рівнем шуму в поєднанні з двома твердотільними конденсаторами, що значно збільшує відношення сигнал-шум
Інтерфейс S/PDIF (підтримує через Toslink до 192 kHz/24 біт)
Позолочені мідні провідники
Підтримка таких систем для відтворення аудіоVolumio, Debian (DietPi).

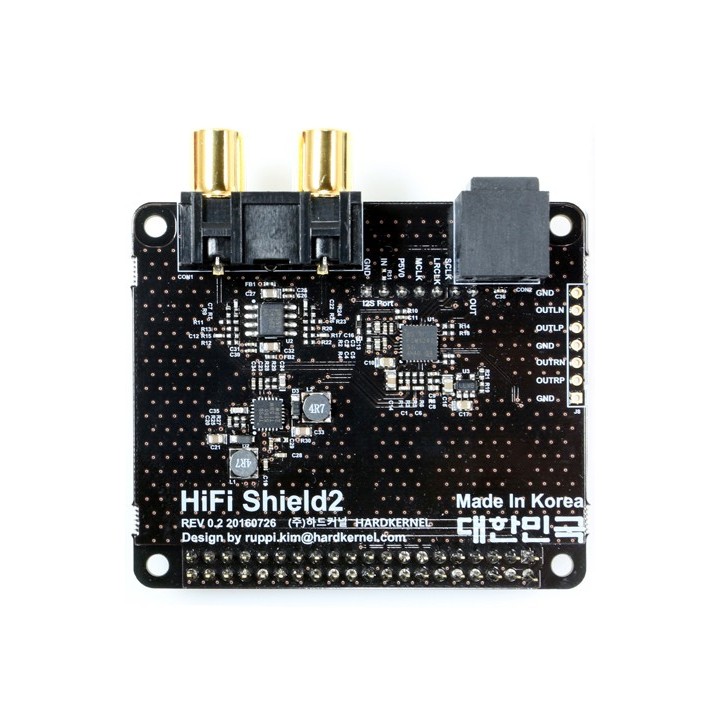

Pin	Name
1	GND
2	I2S Data In (for ADC)
3	5V
4	I2S MCLK (Master Clock)
5	I2S LRCLK (LR Clock)
6	I2S SCLK (Bit Clock)
7	I2S Data Out (for DAC)

Зверніть увагу! Плата частково працює на Android. Вихідний формат зафіксований на стерео 44,1kHz/16 біт. Аналогове регулювання гучності відсутнє через обмежену реалізацію аудіо HAL AOSP.
