8-канальний реле шилд для Raspberry Pi

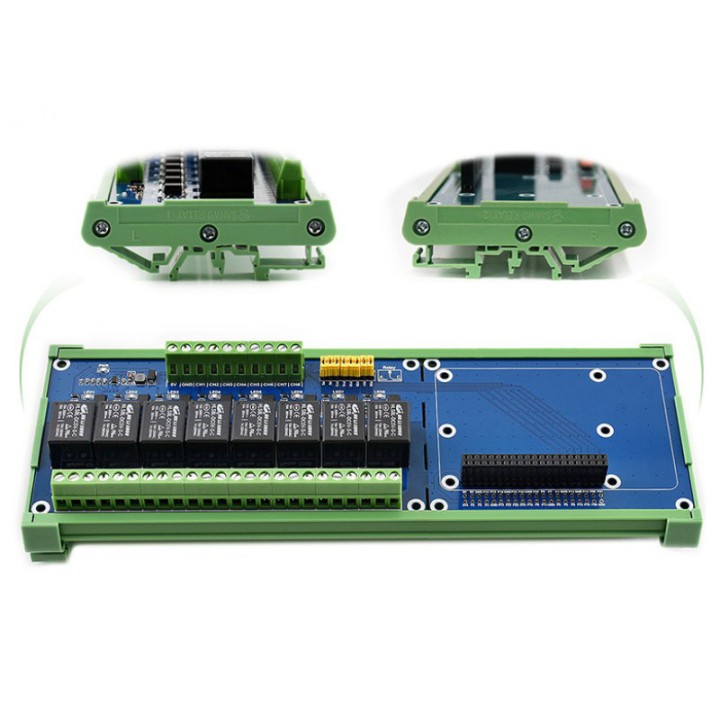

Raspberry Pi 8-ch Relay Expansion Board - це плата розширення для Raspberry Pi від Waveshare, на якій розташовані 8 незалежних високоякісних реле. Максимальна напруга 250V AC / 5A, 30V DC / 5A. Сумісний з усіма версіями Raspberry Pi. Стане незамінним помічником в облаштуванні "розумного будинку" та подібних проєктів, оскільки дає можливість Raspberry Pi контролювати пристрої високої напруги. На платі встановлені світлодіоди для індикації статусу реле. Оптопара для запобігання завадам від високої напруги ланцюга. Цікавою особливістю цього шилда є стандартизована нижня частина корпусу для кріплення на рейку. У комплект поставки входить сам шилд, корпус для кріплення на рейку та необхідні кріплення.

Більше докладної інформації про налаштування та експлуатацію на wiki виробника.

Технічні характеристики Сумісність з усіма версіями Raspberry Pi, а також з Jetson Nano Максимальна напруга 250V AC / 5A, 30V DC / 5A Оптопара для запобігання завадам від високої напруги ланцюга Стандартний нижній корпус для кріплення на рейку Вбудовані світлодіоди для індикації стану реле Перемичка вибору контактів керування реле, дозволяє керувати реле за допомогою користувацьких контактів, відмінних від контактів за замовчуванням Зарезервований інтерфейс керування, який дозволяє працювати з контролерами типу PLC Напруга живлення 5V Тригерний сигнал 3.3V/5V Типи контактів: SPDT-NO, NC Closed current: 6mA (per channel) Роз'єм: гвинтовий клемник Габарити: 232×72 mm Розмір монтажного отвору: 3mm.
