Raspberry Pi RTC Battery

Raspberry Pi RTC Battery — офіційний аксесуар для резервного живлення годинника реального часу (RTC) у Raspberry Pi 5. Батарея дозволяє системі зберігати правильні дату та час навіть тоді, коли основне живлення плати повністю відключене.

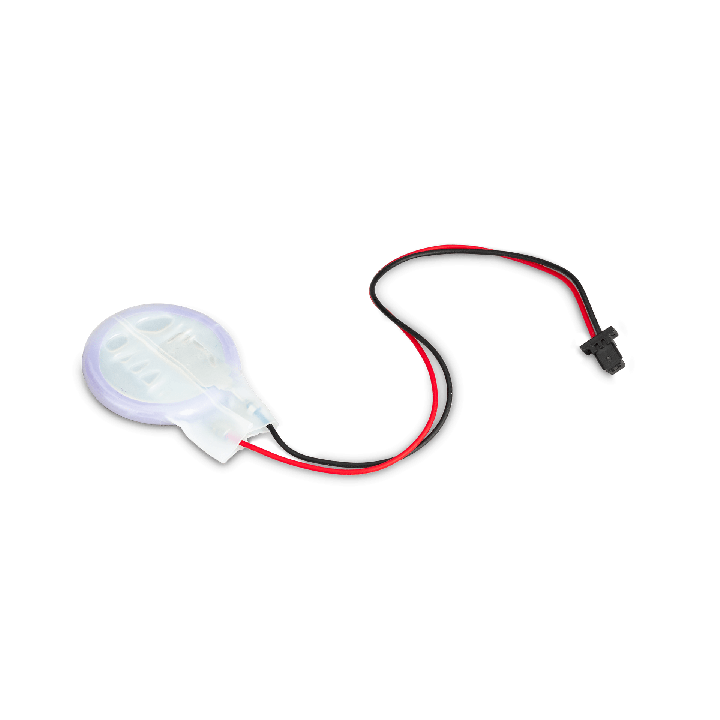

Це не окремий універсальний елемент ML2020, а готовий офіційний аксесуар Raspberry Pi: акумулятор постачається з кабелем, сумісним 2-контактним JST-SH роз'ємом та клейкою монтажною площадкою. Він розрахований на підключення безпосередньо до штатного RTC-конектора Raspberry Pi 5 без пайки та додаткових адаптерів.

Резервне живлення RTC Raspberry Pi 5

Raspberry Pi 5 має вбудований годинник реального часу. Поки плата отримує основне живлення, RTC працює без резервної батареї. Raspberry Pi RTC Battery потрібна для підтримання ходу годинника, коли Raspberry Pi 5 повністю від'єднаний від джерела живлення.

Це корисно для автономних пристроїв, серверів, систем моніторингу, промислової автоматизації та інших проєктів, де після запуску Raspberry Pi має відразу отримати правильний час навіть без доступу до Інтернету або NTP-сервера.

Офіційний акумулятор ML2020

В Raspberry Pi RTC Battery використовується перезаряджуваний літій-марганцевий елемент ML2020. Він призначений для роботи зі штатною схемою резервного живлення та заряджання Raspberry Pi 5.

Струм споживання RTC при вимкненому основному живленні становить лише одиниці мікроампер, тому резервне живлення може підтримувати годинник протягом багатьох місяців. Raspberry Pi не рекомендує використовувати для RTC звичайні неперезаряджувані літієві елементи, а Li-Ion акумулятори використовувати не можна.

Підключення без пайки

Батарея вже оснащена готовим 2-контактним JST-SH роз'ємом, який підключається до спеціального конектора резервного живлення RTC на Raspberry Pi 5.

Клейка площадка дозволяє зафіксувати батарею біля плати або всередині сумісного корпусу. Додаткове паяння, тримач батареї або перехідник не потрібні.

Заряджання RTC Battery

Raspberry Pi 5 має вбудовану схему заряджання резервного RTC-акумулятора. Заряджання керується системою та за потреби налаштовується через Raspberry Pi OS.

Використання офіційної Raspberry Pi RTC Battery виключає необхідність самостійно підбирати тип елемента, роз'єм, полярність і спосіб монтажу.

Коли потрібна Raspberry Pi RTC Battery

• Raspberry Pi 5 працює без постійного доступу до Інтернету;
• пристрій регулярно повністю відключається від живлення;
• необхідно зберігати правильний час між запусками;
• проєкт використовується для логування або моніторингу;
• Raspberry Pi працює в автономній або промисловій системі.

Основні характеристики

• виробник: Raspberry Pi;
• MPN: SC1163;
• сумісність: Raspberry Pi 5;
• призначення: резервне живлення RTC;
• тип елемента: ML2020;
• тип: перезаряджуваний літій-марганцевий акумулятор;
• роз'єм: 2-pin JST-SH;
• монтаж: клейка площадка;
• підключення без пайки.

Комплектація

• Raspberry Pi RTC Battery ML2020;
• встановлений кабель із 2-контактним JST-SH роз'ємом;
• клейка монтажна площадка.

Зверніть увагу: Raspberry Pi 5 до комплекту не входить.
